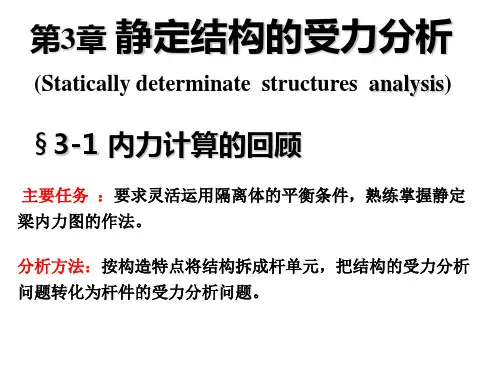

1 结构力学多媒体课件◆几何特性：无多余约束的几何不变体系◆静力特征：仅由静力平衡条件可求全部反力和内力◆常见静定结构：梁、刚架、三铰拱、桁架和组合结构。
◆静定结构受力分析的内容：反力和内力的计算，内力图的绘制和受力性能分析。
◆静定结构受力分析的基本方法：选取脱离体，建立平衡方程。
◆注意静力分析（拆）与构造分析（搭）的联系◆学习中应注意的问题：多思考,勤动手。
本章是后面学习的基础，十分重要,要熟练掌握！容易产生的错误认识：“静定结构内力分析无非就是选取隔离体，建立平衡方程，以前早就学过了，没有新东西”一、反力的计算4kN1kN/mDCBA2m2m 4mCB A20kN/m 4m4m2m6mDCB A（1）上部结构与基础的联系为3个时，对整体利用3个平衡方程，就可求得反力。
（2）上部结构与基础的联系多于三个时，不仅要对 整体建立平衡方程，而且必须把结构打开， 取隔离体补充方程。
1、内力分量及正负规定轴力F N ：截面上应力沿杆轴法线方向的合力。
以拉力为正，压力为负。
剪力F Q ：截面上应力沿杆轴切线方向的合力。
以绕隔离体顺时针转为正,反之为负。
弯矩M ：截面应力对截面中性轴的力矩。
不规定正负，但弯矩图画在受拉侧。
在水平杆中， 当弯矩使杆件下部纤维受拉时为正。
A 端B 端杆端内力 F Q ABF N ABM AB正 F N BA F Q BAM BA 正2、内力的计算方法K截面法：截开、代替、平衡。
内力的直接算式(截面内力代数和法)=截面一边所有外力沿截面法线方向投影的代数和。
轴力FN外力背离截面投影取正，反之取负。
剪力F=截面一边所有外力沿截面切线方向投影代数和。
Q外力绕截面形心顺时针转动，投影取正，反之取负。
弯矩M =截面一边所有外力对截面形心的外力矩之和。
外力矩和弯矩使杆同侧受拉时取正，反之取负。
2、内力的计算方法【例】如图所示简支梁，计算截面C 、D 1、D 2的内力。
2m 4m 2mA2kN/mCBD 1 D 210kN0.2m10kN3.75kN0.25kN3、绘制内力图的规定内力图是表示结构上各截面的内力各杆件轴线分布规律的图形， 作图规定：弯矩图一律绘在受拉纤维一侧，图上不注明正负号；剪力图和轴力图可绘在杆轴线的任一侧(对水平杆件通常把正号的剪力和轴力绘于上方)，但必须注明正负号，且正负不能绘在同一侧。
1 结构力学多媒体课件1、刚架由梁和柱组成的结构，其结点全部或部分是刚结点。
2、刚架的形式2）简支刚架1）悬臂刚架2、刚架的形式3)三铰刚架4)主从刚架3、刚架的特点1）杆数少，净空大，便于使用3、刚架的特点2）刚结点的特点①变形：刚结点处的各杆端不能发生相对移动和相对转动，因而受力变形后，各杆杆端转动了同一角度，即各杆之间的夹角保持不变。
②受力：刚结点可承受和传递弯矩保持角度不变3、刚架的特点3）横梁和竖柱连成整体，使整体刚度增大，弯矩的峰值减少二、刚架中各杆的杆端内力1、支座反力的计算⑴求反力时要先根据支座的性质正确定出反力未知量个数，不能多、不能少。
⑵假定反力方向，由平衡方程确定其数值。
⑶应尽量利用一个平衡方程求一个未知力。
⑷求出反力后要有没有用过的平衡方程校核。
l /2l /2l /2l /2CBAPF AY =0.5PF BY =0.5PF AX=0.75P F BX =0.25P2m 2m 4mCBA4m2kN/mGFEDF AX =1KNF CX =1KNF CY =3KNF BY =7KN2、杆端内力的计算⑴方法：截面法⑵内力符号结点处有不同的杆端截面。
各截面上的内力用该杆两端字母作为下标来表示，并把该端字母列在前面。
——AB杆A端的轴力。
FN AB——AB杆A端的剪力。
FQ AB——AB杆A端的弯矩。
MAB2、杆端内力的计算⑶内力的正负规定轴力FN：以拉力为正，压力为负。
剪力FQ：以绕隔离体顺时针转为正,反之为负。
弯矩M：不规定正负，但弯矩图画在受拉侧。
F N FNF Q F QM AB M BAF NF NF QF Q MBAM AB 竖杆剪力图和轴力图可画在任一侧，但必须标出正负；弯矩图画在受拉一侧，可不标正负。
2、杆端内力的计算 ⑷正确选取脱离体⑸注意结点平衡∑F X =0 ∑F Y =0 ∑M D ＝0一般先求出支座反力及铰结点处的内约束力，然后将刚架拆成杆件，逐杆绘制其内力图，将各杆的内力图合在一起就是刚架的内力图。
