第三章人机接口

人机接口名词解释
人机接口是指人和计算机交互的方式和方式，它包括输入和输出两个方面。

下面是一些人机接口中常用的术语及其解释：
1. GUI（图形用户界面）：一种通过绘制图形元素（如按钮、文本框、菜单等）来呈现数据和操作控制的界面。

2. CLI（命令行界面）：一种通过输入文本命令来控制计算机的界面。

3. API（应用程序接口）：一组定义软件组件如何交互的规范。

4. VR（虚拟现实）：一种通过计算机图形和传感器技术来模拟现实环境的交互体验。

5. AR（增强现实）：一种通过计算机图形和传感器技术将现实世界与虚拟元素结合起来的交互体验。

6. HCI（人机交互）：一种研究如何优化人和计算机之间的交互和通信的学科。

7. HMI（人机界面）：一种为人和计算机之间的交互提供的软硬件工具的集合。

8. NLP（自然语言处理）：一种通过计算机对人类语言进行分析和处理的技术。

9. UX（用户体验）：一种关注用户如何感受和使用软件和硬件产品的设计方法。

10. Accessibility（无障碍性）：一种关注如何让所有人都能够方便地访问和使用软件和硬件产品的设计方法。

第24页/共117页
智能仪器原理与设计------第8章 人机接口
液晶显示屏有智能型和普通型两种： 智能型液晶显示屏具有一套类似于绘图仪和打印机的接口命令，显示内容的文字部分以文本形式输入显示屏即可，其中汉字以区位码方式传送，并且可以设置字体大小，显示位置等；显示内容的图形部分直接用绘图命令输入，可以指明图形类型和各种坐标参数，用户编程非常简单。 普通型液晶显示屏由用户编程来实现全部显示功能，用户编程任务大，但价格比智能型液晶显示屏要低很多 。
第15页/共117页
智能仪器原理与设计------第8章 人机接口
图8-2 5位LED数码管的串行驱动电路
第16页/共117页
第17页/共117页
LED显示中的几个问题:
为了控制小数点的显示，在笔型码设计时，暂不考虑小数点而另外开辟一个小数点控制单元XSDS，对共阳数码管，应将其取“反”后拼入笔型码中。 为方便讨论，我们假设各位具有相同的笔型码，且小数点均安排在笔型码的D3位。当显示内容为0FH时，对应的笔型码为0FFH，使对应数码管熄灭。 见书上相关程序
第21页/共117页
智能仪器原理与设计------第8章 人机接口
传统的台式计算机的显示器是CRT(Cathode Ray Tube)阴极射线管显示器，其工作原理是以阴极射线管为基础，采用光栅扫描技术，利用高速电子束不断扫描显示器的荧光屏来实现屏幕上的字符和图形的显示。
一.小数点显示
第18页/共117页
整数高位灭零显示处理规则： 整数部分从高位到低位的连续零均不显示，从遇到的第一个非零数值开始均要显示，但从个位开始必须显示 见书上相关程序
二.整数高位灭零控制
第19页/共117页
三.闪烁控制
闪烁显示方式有两种，一种是全闪，即整个内容行闪烁，多用于进行异常状态的提示 ；另一种是单字闪烁，多用于进行定位指示 。 进行闪烁处理的基本方法是：一段时间正常显示，一段时间熄灭显示，互相交替就产生了 闪烁效果。一般每秒闪烁1—2次，闪烁速度可以用系统时钟来控制。 全闪和单字闪的主要区别就是单字闪要提供定位信息，即那一个字闪烁。 见书上相关程序

图3-3-4 软件译码静态显示器接口实例
START:
SETB P1.7
MOV R1,#06H MOV R0,#00H MOV DPTR,#TAB
; 开放显示器传送控制
;字型码首地址偏移量
LOOP:
MOV A,R0 MOVC A,@A+DPTR MOV SBUF,A TI,WAIT TI R0 ;指向下一个字型码 ;关闭显示器传送控制 ;取出字型码 ;发送 ;等待一帧发送完毕
字8的字形代码为813FH，字符M
的字形代码为0A36H。
o n m l k j i h dp × f e d c b a
发光二极管在适当的驱动电流作用下，才能得 到需要的亮度。LED是恒压元件，正向电压一般为 1.2~2.4V。调整驱动电路即选取限流电阻R，应使 LED的工作电流在10~20mA。也可用试验方法， 改变限流电阻，得到适合亮度。发光二极管的驱动 方式有两种。静态驱动方法：对要显示段始终通以 额定电流。动态驱动方法：对要显示段通以矩形脉 冲电流。为保证足够的显示亮度，应施加脉冲电流 幅度为额定电流的数倍。为实现这种显示方式，各 位LED数码管的段选端应并接在一起，由同一个8 位I/O口或锁存器/驱动器控制，而各位数码管的位 选端分别由相应的I/O口线或锁存器控制。
MC14433与8031的接口
A/D接口程序设计
1. 等待延时方式
取数据区首址和 第一个通道地址
启动转换 延时等待 读取数据并存储 数据区指针加1 取下一通道地址
否
全部通道转换结束？ 是
2. 中断方式
主程序 设数据区首址和 第一个通道地址
中断服务程序 读取数据并存储 存储数据 取下一通道地址
消耗功率就越大，且对比度也变差，所以宜采用低频工作。低

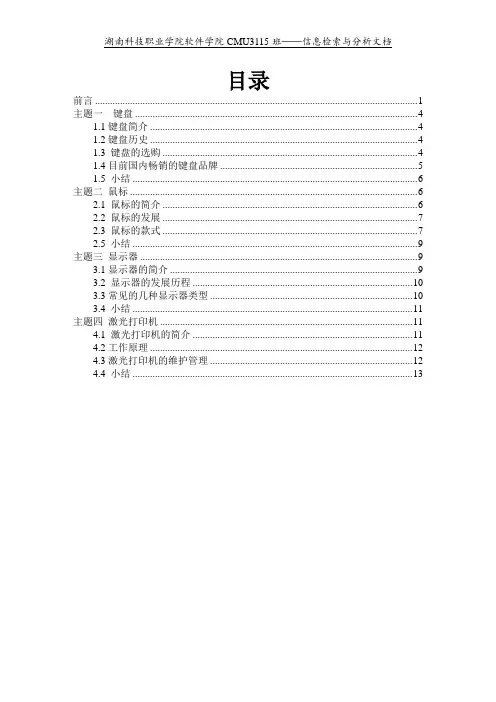

目录前言 (1)主题一键盘 (4)1.1键盘简介 (4)1.2键盘历史 (4)1.3 键盘的选购 (4)1.4目前国内畅销的键盘品牌 (5)1.5 小结 (6)主题二鼠标 (6)2.1 鼠标的简介 (6)2.2 鼠标的发展 (7)2.3 鼠标的款式 (7)2.5 小结 (9)主题三显示器 (9)3.1显示器的简介 (9)3.2 显示器的发展历程 (10)3.3常见的几种显示器类型 (10)3.4 小结 (11)主题四激光打印机 (11)4.1 激光打印机的简介 (11)4.2工作原理 (12)4.3激光打印机的维护管理 (12)4.4 小结 (13)前言人机接口即人机交互，是用户和计算机系统的综合操作环境，是计算机和认知心理学相结合的产物，也是是人和计算机传递信息的中介和通道。

被交互的信息主要有指令和数据两种。

用户通过HCI向计算机下达各种指令，输入数据；计算机则通过HCI将数据处理过程、结果和指令执行状态反馈回来，构成控制闭环，确实保证计算机按用户的意志运行，并达到用户的目的。

随着如今科技的高速的发展，电子行业发展速度很快，有很多的电子产品依次呈现在人的眼前。

计算机有关产品发展也不例外。

电脑的发展方便了人们的生活，让人们可以通过利用电脑为人类做很多的事情比如上网，教学，学习等等。

我们使用电脑必须通过外接设备控制它，让他知道我们要干什么，按照人类的思维去做事情，那样就需要一个外接设备作为信息交流枢纽以完成人和电脑的信息交流。

一些常用的外接设备有键盘，鼠标，显示器，激光打印机等等。

下面我们去了解一些常用的人机接口设备，让我们对人机接口设备有更进一步的认识。

任务分配组员主题陈丹键盘唐伊妮鼠标赵艳杰显示器杨泽文激光打印机进度安排日期任务2013-4-20 建立课题组，确定主题2013-4-25 任务分配2013-5-9 提交初步成果2012-5-15 提交最终成果2012-5-16 准备答辩主题一键盘--陈丹键盘，电脑的重要输入设备。
