智能变电站几种过程层组网方案及在实际工程中的应用摘要：智能变电站引入过程层的概念，本文根据作者实际从事的工程以及设计专业出发，总结了几种典型的过程层组网方案以及它们在不同工程中的应用，重点针对过程层goose组网、smv点对点直采以及混合型组网方式进行对比，为工程实施以及设计方案的确定提供一些参考。
关键词：智能变电站；过程层组网；iec61850；vlanseveral process level networking schemes of digital substation and application in practical engineeringsu zhantao，zhan zhongguan(nari technology development co., ltd., nanjing 210061, jiangsu province, china)abstract:the digital substation is introduced to the process level concept. this artical is based on the authors who working on the engineering and designing, summarizing several typical networking schemes of digital substation and the application in different practical engineering, especially focus on the contrasting of goose networking, smv point-to-point directly acquisition and mixed type of networking in the process level. providing some reference resources for the engineering and designingkey word: digital substation, process level networkingschemes,iec61850, vlan中图分类号：tm63文献标识码： a 文章编号：0 引言一般认为，智能变电站的系统架构分为站控层、间隔层和过程层，站控层和间隔层之间的网络为制造报文规范网(rnanufacmringmessagespecification,mms)，间隔层和过程层之间的网络为过程层网，过程层网络包括采样值网(sampledmeasuredvalue,smv)和面向对象的变电站通用事件网(genericobjectorienwasubstationevent,goose) 。
南方电网智能变电站典型设计2017年8月23日桂林3一汇报提纲标准介绍3二编制原则3三规范主要内容3四典型组网方案3五小结一、标准介绍1、为落实《南方电网智能变电站二次管理指导意见》（系统[2016]32号），根据南方电网智能变电站二次管理行动计划的要求，南网总调编制了《南方电网智能变电站IEC61850工程通用应用模型（试行）》等十项技术标准，于2017年2月17日颁布执行，见“调继[2017]3号”文。
2、本次“南方电网智能变电站典型设计”主要介绍南方电网《智能变电站二次系统通用设计规范（试行）》的技术原则、配置和功能要求。
3、站址选择和总布置，电气一次，土建，给排水，消防，节能和环保等技术原则与GB/T 51071《330kV~750kV智能变电站设计规范》、GB/T 51072《110(66)kV~220kV智能变电站设计规范》、DL/T 5510《智能变电站设计技术规定》及南网相关标准保持一致。
一、标准介绍4、南网总调于2017年8月15日左右发布了“关于征求《智能变电站IEC61850继电保护工程应用模型》等十七项技术标准征求意见的函”（调继函[2017]8号），其中含有《智能变电站二次系统通用设计规范（征求意见稿）》，正式稿内容可能会有调整，最终以颁布的正式稿为准。
一、标准介绍南方电网《智能变电站二次系统通用设计规范（试行）》3一汇报提纲标准介绍3二编制原则3三规范主要内容3四典型组网方案3五小结二、编制原则1、本规范编制原则主要依据《南方电网智能变电站二次管理指导意见》（系统[2016]32号）、《南方电网电力二次装备技术导则》（Q/CSG1203005-2015）。
2、本规范内容是在现行标准、规范基础上对南网智能变电站二次系统设计的相关规定，重点针对变电站二次系统智能化部分的设计内容。
与常规站相同的技术要求，不编写详细条文，直接引用现行相关规程的规定。
3、本规范具体内容有选择地吸收现有智能变电站行业标准、企业标准中相关内容。

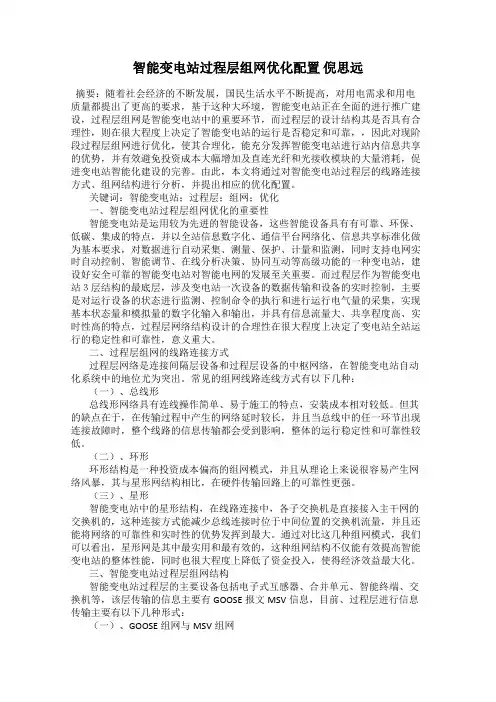

智能变电站过程层组网优化配置倪思远摘要：随着社会经济的不断发展，国民生活水平不断提高，对用电需求和用电质量都提出了更高的要求，基于这种大环境，智能变电站正在全面的进行推广建设，过程层组网是智能变电站中的重要环节，而过程层的设计结构其是否具有合理性，则在很大程度上决定了智能变电站的运行是否稳定和可靠，，因此对现阶段过程层组网进行优化，使其合理化，能充分发挥智能变电站进行站内信息共享的优势，并有效避免投资成本大幅增加及直连光纤和光接收模块的大量消耗，促进变电站智能化建设的完善。
由此，本文将通过对智能变电站过程层的线路连接方式、组网结构进行分析，并提出相应的优化配置。
关键词：智能变电站；过程层；组网；优化一、智能变电站过程层组网优化的重要性智能变电站是运用较为先进的智能设备，这些智能设备具有有可靠、环保、低碳、集成的特点，并以全站信息数字化、通信平台网络化、信息共享标准化做为基本要求，对数据进行自动采集、测量、保护、计量和监测，同时支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的一种变电站，建设好安全可靠的智能变电站对智能电网的发展至关重要。
而过程层作为智能变电站３层结构的最底层，涉及变电站一次设备的数据传输和设备的实时控制，主要是对运行设备的状态进行监测、控制命令的执行和进行运行电气量的采集，实现基本状态量和模拟量的数字化输入和输出，并具有信息流量大、共享程度高、实时性高的特点，过程层网络结构设计的合理性在很大程度上决定了变电站全站运行的稳定性和可靠性，意义重大。
二、过程层组网的线路连接方式过程层网络是连接间隔层设备和过程层设备的中枢网络，在智能变电站自动化系统中的地位尤为突出。
常见的组网线路连线方式有以下几种：（一）、总线形总线形网络具有连线操作简单、易于施工的特点，安装成本相对较低。
但其的缺点在于，在传输过程中产生的网络延时较长，并且当总线中的任一环节出现连接故障时，整个线路的信息传输都会受到影响，整体的运行稳定性和可靠性较低。
智能变电站网络结构在当今的电力系统中，智能变电站扮演着至关重要的角色，而其网络结构则是实现智能化运行和高效可靠供电的关键支撑。
智能变电站的网络结构，简单来说，就像是一个高效运作的信息高速公路系统，负责在变电站内的各个设备之间快速、准确地传输数据和指令。
它主要由站控层、间隔层和过程层这三个层次组成，每个层次都有着独特的功能和作用。
站控层处于整个网络结构的顶端，就像是一个指挥中心。
它主要由主机、操作员站、远动通信装置等设备构成。
站控层的任务是对整个变电站进行监视、控制和管理。
通过收集来自间隔层和过程层的各种数据信息，站控层能够全面了解变电站的运行状态，并根据这些信息下达控制指令，以实现对变电站的优化运行和故障处理。
间隔层则像是各个作战小分队，位于站控层和过程层之间。
它由保护装置、测控装置等设备组成。
间隔层的主要职责是对所属间隔进行保护、测量和控制。
每个间隔都有对应的间隔层设备，它们相互协作，又相对独立，能够在一定程度上自主处理本间隔内的事务，并将重要信息上传至站控层，同时接收站控层的指令进行相应操作。
过程层是网络结构的最底层，也是与一次设备直接相连的部分，堪称“前线战士”。
过程层包括智能终端、合并单元等设备。
智能终端负责对一次设备进行控制和监测，例如断路器、隔离开关的分合操作等。
合并单元则主要对电流、电压等模拟量进行数字化转换，并将这些数字信号上传至间隔层和站控层。
在智能变电站的网络结构中，通信技术起着举足轻重的作用。
目前，常用的通信协议有 IEC 61850 标准。
IEC 61850 标准为智能变电站内的各种设备之间的通信提供了统一的规范和接口，使得不同厂家生产的设备能够相互兼容和互操作。
这就好比大家都说着同一种“语言”，交流起来毫无障碍，大大提高了系统的灵活性和可扩展性。
为了确保数据传输的可靠性和实时性，智能变电站网络通常采用以太网技术。
以太网具有传输速度快、带宽大、易于扩展等优点。
同时，为了满足不同业务对实时性和可靠性的要求，网络还会采用不同的组网方式，比如过程层网络可能会采用星形、环形或者总线型等结构。
智能变电站网络架构智能变电站网络架构第一章引言智能变电站作为能源电力系统中的重要组成部分，具有数据采集、监控管理、远程操作等功能。
本文档旨在介绍智能变电站网络架构的设计原则及相关技术细节，以便为变电站网络部署提供指导。
第二章整体架构设计1.变电站网络拓扑a.传感器与设备连接：(1) 采用统一的物联网通信技术，如LoRaWAN、NB-IoT 等，连接各种传感器和设备。
(2) 传感器与设备之间可以通过无线或有线方式连接，以满足不同传感器的特殊需求。
b.局部网络：(1) 变电站内部设备采用局部网络进行连接，如以太网、工业以太网等。
(2) 局部网络通过网络交换机进行连接，实现设备之间的通信与数据交换。
c.多变电站互连：(1) 不同变电站间通过广域网连接，建立互连网络。
(2) 互连网络可以采用VPN、封装协议等方式进行数据隔离与传输。
2.网络安全设计a.认证与授权：(1) 采用身份认证机制，例如基于数字证书的认证方式，确保系统中每个用户的身份可信。
(2) 授权管理，设定不同用户的权限等级，实现对系统资源的访问控制。
b.数据传输加密：(1) 在局部网络和互连网络中，采用安全的通信协议，如SSL/TLS，对数据进行加密传输，防止数据被窃听和篡改。
c.设备安全保护：(1) 引入物联网安全技术，对传感器和设备进行安全管理与保护。
(2) 定期更新设备固件，修复安全漏洞，确保设备的安全性。
第三章局部网络设计1.总体要求a.高可靠性：采用冗余设计，实现网络设备的冗余和链路的冗余，提高网络的可靠性与可用性。
b.高性能：选用高性能的网络设备，确保数据传输的稳定性和快速性。
c.网络管理：引入网络管理平台，实现网络设备的集中管理和监控，提供故障诊断和维护功能。
2.设备选型a.网关设备：选用高性能、可靠性强的网关设备，支持各种传感器和设备的连接、数据处理与转发。
b.网络交换机：根据局部网络规模和需求，选用高性能、可管理性强的交换机，满足带宽需求和扩展性。
智能变电站典型设计方案一、智能变电站的架构智能变电站的架构通常分为三层：过程层、间隔层和站控层。
过程层主要由智能传感器、智能执行器等设备组成，负责实现电力一次设备的智能化监测和控制，如电流互感器、电压互感器、断路器等。
这些智能设备能够实时采集电气量和状态信息，并将其转化为数字信号，通过网络传输给间隔层和站控层。
间隔层包含继电保护装置、测控装置等二次设备，主要负责对本间隔内的一次设备进行保护、控制和监测。
间隔层设备接收来自过程层的信息，并根据预设的逻辑和算法进行处理，实现对一次设备的保护和控制功能。
站控层则包括监控主机、远动通信装置等，是变电站的控制中心，负责对整个变电站进行运行监视、操作控制和信息管理。
站控层通过通信网络与间隔层和过程层进行数据交互，实现对变电站的全面管理和控制。
二、设备选型1、智能变压器智能变压器是智能变电站的核心设备之一，它采用了先进的传感器技术和智能控制技术，能够实时监测变压器的油温、油位、绕组温度、铁芯接地电流等运行参数，并具备自动调压、冷却控制等功能。
此外，智能变压器还具备故障诊断和预测功能，能够提前发现潜在的故障隐患，提高变压器的运行可靠性。
2、智能断路器智能断路器采用了新型的操动机构和传感器技术，能够实现断路器的智能操作和状态监测。
它可以实时监测断路器的分合闸状态、行程、速度、操作次数等参数，并具备在线监测断路器的绝缘性能、机械性能等功能。
智能断路器还具备远程控制和智能保护功能，能够根据电网的运行状态快速准确地动作，保障电网的安全稳定运行。
3、智能开关柜智能开关柜集成了多种智能化功能，如开关柜状态监测、智能控制、故障诊断等。
它可以实时监测开关柜内的温度、湿度、电压、电流等参数，并对开关柜的操作进行智能控制和管理。
智能开关柜还具备故障预警和诊断功能，能够及时发现开关柜内的潜在故障，提高开关柜的运行可靠性。
三、通信系统智能变电站的通信系统是实现智能化功能的关键，它采用了基于以太网的通信技术，如 IEC 61850 标准。
智能电网的建设及配置教程随着科技的发展和人们对能源管理的日益关注，智能电网作为一种新型的能源管理系统，越来越受到人们的关注。
智能电网不仅能够提高电网的可靠性和安全性，还能优化能源供应和需求，实现能源的高效利用。
在本文中，我们将探讨智能电网的建设及配置的相关内容。
第一部分：智能电网的介绍智能电网是基于先进的通信和信息技术，将传统的电力系统与全球信息网络相连接，实现电力的高效供应和管理。
智能电网通过集成先进的传感器、监控设备和智能控制系统，可以实现对电网各个环节的监测和管理，从而提高电力系统的效率和可靠性。
第二部分：智能电网的建设智能电网的建设需要从以下几个方面进行考虑。
1.基础设施建设智能电网需要一套先进的电力传输和供应设施，包括变电站、配电设备、电缆等。
这些设施应具备一定的容量和可靠性，以满足智能电网系统的要求。
2.通信与信息技术智能电网需要实现电力系统的实时监控和远程控制，因此需要构建一套高效可靠的通信系统。
同时，信息技术在智能电网中起到非常关键的作用，可以实现数据的采集、处理和分析，从而优化电力系统的运行和管理。
3.智能设备和传感器智能电网的关键组成部分是各类智能设备和传感器。
这些设备可以实时监测电力系统的状态、负荷和能源消耗情况，从而为电力系统的管理和优化提供支持。
第三部分：智能电网的配置智能电网的配置包括以下几个方面。
1.数据采集与分析智能电网需要采集大量的数据，包括各个节点的电力数据、能源消耗数据等。
这些数据通过智能设备和传感器进行采集，并通过信息技术进行传输和存储。
同时，对采集到的数据进行分析和处理，可以为电力系统的优化和管理提供指导。
2.能源优化与调度智能电网可以通过对能源供求情况进行分析和预测，实现对电力系统的优化调度。
通过合理调整供电方案和负荷方案，可以实现能源的高效利用和负荷的平衡，从而提高整个电力系统的效率。
3.故障诊断与处理智能电网可以实时监测电力系统的工作状态，并及时发现故障和异常情况。
智能变电站网络架构智能变电站网络架构1：引言本文档旨在提供智能变电站网络架构的详细说明和指导。
智能变电站是基于物联网技术和云计算平台的电力系统新型应用模式，通过数字化、智能化的手段，实现对变电站设备及电力运行状态的监测、管理和控制。
本文档将从以下几个方面展开对智能变电站网络架构的介绍和分析。
2：网络基础设施2.1 网络拓扑结构2.2 网络传输介质2.3 网络通信协议3：智能变电站网络层次结构3.1 网络核心层3.2 网络汇聚层3.3 网络接入层4：网络安全保障4.1 网络安全需求分析4.2 网络安全防护措施4.3 网络监测与故障处理5：数据管理与应用5.1 数据采集与存储5.2 数据传输与处理5.3 数据分析与决策支持6：智能变电站网络集成6.1 网络集成需求分析6.2 系统集成架构设计6.3 系统集成与调试7：智能变电站网络维护与运维7.1 网络设备维护7.2 网络故障排除与处理7.3 网络性能监测与优化8：附件本文档涉及的附件包括：- 网络拓扑图- 网络设备清单- 数据传输协议规范9：法律名词及注释- 物联网：指由能够互联互通的智能设备通过互联网进行数据交换的网络。
- 云计算平台：一种通过互联网将计算能力、存储空间和应用程序等资源提供给用户的服务模式。
- 智能化：指通过各种传感器、控制器和算法等技术手段实现设备和系统的智能控制和管理。
10：结束语本文档详细介绍了智能变电站网络架构的各个方面，包括网络基础设施、网络层次结构、网络安全保障、数据管理与应用、网络集成、维护与运维等内容。
希望通过本文档的参考，可以为智能变电站的搭建和运维提供指导和支持。
试述智能变电站过程层组网改进方案摘要：随着能源结构的转变和清洁能源的大规模接入，电力系统的运行和控制面临新的挑战。
采用先进的信息传输和数据处理技术，实现智能化的变电站运行和管理已经成为现代电力系统的发展趋势。
智能变电站在提高电力系统的可靠性、安全性和效率方面具有重要意义。
关键词：智能变电站；程层组网；改进方案本文阐述了现有的组网方式及其优缺点，并提出了组网方式选择的原则和依据；之后，重点分析了VALN帧格式及传输规则，包括VLAN帧格式及特点、VALN 传输规则及优势分析；然后，对过程层网络流量进行了详细的分析，包括网络流量现状及问题、流量优化方案及其效果预测；最后，提出了一种改进的过程层组网方法，并对其进行了详细的论述。
1.现有组网方式及其优缺点分析目前，智能变电站过程层组网主要有两种方式：直接采样方式和网络采样方式。
直接采样方式是指将模拟量数据直接从一次设备传输到二次设备，这种方式简单直观，但受限于传输距离和信号干扰问题。
网络采样方式则是指将一次设备采样后的数字信号通过工业以太网传输到二次设备，这种方式可以克服传输距离和信号干扰问题，但增加了网络负担。
2.VLAN帧格式及特点虚拟局域网（VLAN）技术是一种重要的网络技术，其主要目的是将网络划分为多个逻辑工作组，从而实现网络资源的灵活管理和分配。
在智能变电站中，VLAN技术也被广泛应用，其帧格式和传输规则对于网络的性能和安全性具有重要影响。
在VLAN帧格式中，主要包括以下字段：目的MAC地址（DMAC）：用于指示帧的目的地。
源MAC地址（SMAC）：用于指示帧的发送者。
类型/长度（Type/Length）：用于指示帧的类型和长度。
VLAN标识符（VLANID）：用于指示VLAN的ID，用于标识不同的VLAN。
优先级指示（Priority）：用于指示帧的优先级。
校验和（CRC）：用于指示帧的校验和。
VLAN帧具有以下特点：可以将网络中的设备划分为不同的组，实现网络资源的灵活管理。
智能变电站网络架构在当今电力系统的发展中，智能变电站扮演着至关重要的角色。
而智能变电站的高效运行，离不开其精心设计的网络架构。
智能变电站的网络架构，简单来说，就是将变电站内的各种设备和系统通过网络连接起来，实现信息的快速、准确传输和共享，从而保障变电站的稳定运行和智能化控制。
要理解智能变电站网络架构，首先得知道它由哪些部分组成。
一般来说，主要包括站控层、间隔层和过程层。
站控层就像是整个变电站的“大脑”，负责对全站进行监测、控制和管理。
它包含了监控主机、数据服务器等设备，通过高速以太网与间隔层设备进行通信。
在这里，各种数据被汇总、分析和处理，运行人员可以直观地了解变电站的运行状态，并下达控制指令。
间隔层则像是各个“器官”，起到承上启下的作用。
它由保护装置、测控装置等组成，一方面与站控层进行通信，另一方面与过程层的设备进行交互。
间隔层的设备能够对本间隔的电气量进行测量、保护和控制，实现了对不同间隔的独立管理和协同工作。
过程层是最接近“一线”的部分，包括了互感器、智能终端、合并单元等设备。
它直接与一次设备相连，负责采集电气量、开关量等实时数据，并将控制命令传递给一次设备，实现对电力系统的实时监测和控制。
在智能变电站网络架构中，通信网络是关键的“桥梁”。
目前，常用的通信协议有 IEC 61850 标准。
这个标准就像是一套通用的“语言”，让不同厂家生产的设备能够相互理解和通信。
它规定了数据的格式、传输方式以及设备之间的交互规则，大大提高了系统的兼容性和开放性。
为了保障通信的可靠性和实时性，智能变电站通常采用多种网络拓扑结构。
常见的有星型、环形和总线型。
星型结构中，所有设备都连接到一个中心节点，这种结构易于管理和维护，但中心节点一旦出现故障，可能会影响整个网络。
环形结构则将设备连成一个环形，数据沿着环进行传输，具有较高的可靠性，但网络扩展相对困难。
总线型结构则是所有设备都连接在一条总线上，成本较低，但容易出现数据冲突。
智能变电站网络架构智能变电站网络架构⒈引言本文档旨在介绍智能变电站网络架构的设计和实施。
智能变电站是将传统变电站与先进的信息技术相结合，实现远程监测、控制和管理的高级电力设施。
通过合理的网络架构设计，能够实现智能变电站的稳定运行和优化管理。
⒉网络需求分析⑴网络覆盖范围明确智能变电站网络应覆盖的范围，包括变电站内部设备、变电站间互联、与传输网络的连接等。
⑵带宽需求根据智能变电站的实际运行需求，确定网络的带宽需求，包括数据传输、视频监控、远程操作等。
⑶网络安全性要求智能变电站作为关键的电力设施，网络安全是至关重要的。
确定网络安全性要求，包括访问控制、数据加密等。
⒊网络架构设计⑴核心网络设备确定核心网络设备，包括交换机、路由器、防火墙等，用于构建智能变电站的核心网络架构。
⑵网络拓扑结构根据智能变电站的实际情况，确定网络的拓扑结构，包括星型、环型、树型等，以实现数据的高效传输和管理。
⑶子网划分根据智能变电站的功能需求，将网络划分为多个子网，实现不同功能模块之间的隔离和管理。
⑷ IP地质规划根据子网划分和设备数量，进行IP地质规划，确保网络设备之间的通信和管理。
⒋网络设备选型根据网络需求和架构设计，选型合适的网络设备，包括交换机、路由器、防火墙等，保证网络的性能和可靠性。
⒌网络安全设计⑴访问控制通过访问控制技术，限制对智能变电站网络的访问权限，确保只有授权的人员能够进入网络。
⑵数据加密采用数据加密技术，保护敏感数据在传输过程中的安全性，防止被未经授权的人员窃取。
⑶安全监控配置安全监控系统，对智能变电站网络的安全状态进行实时监控，及时发现并应对安全威胁。
⒍网络管理与维护⑴远程监控与管理通过远程监控技术，实现对智能变电站网络设备的实时监控和管理，及时发现和解决网络故障。
⑵日志记录与分析配置日志记录系统，对智能变电站网络的操作日志进行记录和分析，为故障排查和安全审计提供依据。
⑶后续维护计划制定后续维护计划，包括设备维护、软件升级、安全漏洞修复等，确保智能变电站网络的持续运行和安全性。
智能变电站网络架构在当今电力系统的发展中，智能变电站扮演着至关重要的角色。
而智能变电站的高效运行，离不开其精心设计的网络架构。
这一网络架构就像是变电站的神经系统，确保了各种信息的准确、快速传递，实现了电力的稳定供应和智能化管理。
智能变电站网络架构的构成要素丰富多样。
首先，站控层网络是整个架构的“大脑”，它负责变电站的整体监测、控制和管理。
这一层级的设备包括监控主机、数据服务器等，通过高速以太网与间隔层和过程层设备进行通信。
间隔层网络则像是各个“器官”之间的协调者，由保护测控装置、故障录波装置等组成，实现对本间隔一次设备的保护、控制和监测，并与站控层和过程层进行信息交互。
过程层网络则是与一次设备直接相连的“末梢神经”，包含智能终端、合并单元等设备，负责采集和传输实时数据，执行控制命令。
在网络架构中，通信协议的选择至关重要。
目前，常用的通信协议有 IEC 61850 标准。
IEC 61850 为智能变电站提供了统一的通信规范，使得不同厂家的设备能够实现互联互通，大大提高了系统的兼容性和可扩展性。
它定义了数据模型、服务接口和通信映射，确保了信息的准确、高效传输。
智能变电站网络架构的拓扑结构也有多种形式。
常见的有星型拓扑、环型拓扑和总线型拓扑。
星型拓扑结构以站控层设备为中心，各间隔层和过程层设备通过独立的链路与之相连。
这种结构的优点是易于管理和维护，单点故障不会影响其他设备的通信。
但缺点是布线成本较高，对中心节点的可靠性要求极高。
环型拓扑结构则将各个设备连接成一个环形，数据在环上单向或双向传输。
它具有较高的可靠性，当某段链路出现故障时，数据可以通过反向链路传输。
然而，环型拓扑的扩展性相对较差。
总线型拓扑结构中，所有设备都连接在一条总线上，共享通信介质。
其优点是成本低、易于扩展，但缺点是容易出现冲突，通信效率相对较低。
为了保证智能变电站网络架构的可靠性，采取了一系列的措施。
冗余技术是其中的关键之一。
通过设备冗余、链路冗余等方式，即使在部分设备或链路出现故障的情况下，系统仍能正常运行。
基于“三层一网”的新一代智能化变电站网络设计研究摘要：“三层一网”的变电站网络代表了智能化变电站发展的方向，基于“三层一网”的变电站网络，可以改良变电站保护跳闸方式，还可以运用到站域保护上。
关键词：新一代智能化变电站；三层一网；变电站网络；站域保护引言：国家电网公司自2009年开始在全国广泛的逐批地推广智能化变电站，在运行的这几年的时间里，第一代智能化变电站经过初期的调试、运行，已经形成了一个非常成熟的模式。
但是第一代智能化变电站仍有很多缺陷，其二次设备仍然不够先进，尤其体现在“三层两网”的变电站网络仍然比较复杂，二次设备的智能性仍然没做的很彻底。
为了解决这些现存的问题，新一代智能化变电站提出了“三层一网”的变电站网络概念。
1 现有智能化变电站二次系统技术现有智能化变电站监控系统由站控层、间隔层、过程层三部分组成：（1）站控层设备的主要功能是为变电站提供运行，管理，工程配置的界面，并记录变电站站内的所有信息。
（2）间隔层设备是具有独立功能的二次子系统，在站控层失效的情况下，仍能独立完成间隔层设备的接地监控。
（3）过程层设备配置过程层实现与一次设备相接，包括实时运行电气量的采集和监测，设备运行状态的监测，控制命令的执行等。
现有智能化变电站监控系统网络均采用星形以太网连接方式，有站控层网络、过程层网络两种：（1）站控层网络站控层网络连接站控层和间隔层设备，按照智能化变电站要求，其内部传输故障录波信息系统、网络分析系统、四遥信号报文（遥控、遥测、遥信、遥调）等，所有信息以MMS报文（制造商信息规范）的形式传输。
（2）过程层层网络过程层网络连接过程层和间隔层设备，按照智能化变电站要求，其内部传输电流电压信息、四遥信号报文（遥控、遥测、遥信、遥调）等，所有信息以SV和GOOSE报文的形式传输。
SV信息代表了电流电压采样值，由合并单元提供信息报文。
GOOSE信息代表了一些开关量、状态量，由智能终端提供信息报文，它由面向通用对象的变电站事件组成。
智能变电站网络结构
1.数据采集通信网络：
2.边缘计算网络：
边缘计算网络是智能变电站网络结构中的中间层，其主要功能是对采集到的数据进行处理和分析。
在这一层次上，智能变电站通常配备有边缘计算节点，能够对实时数据进行实时处理，从而提高决策响应速度。
边缘计算节点可以通过预测、优化等方式对数据进行分析，从而提供更为准确的运行控制策略。
为了实现边缘计算网络的高效工作，通常需要配置高性能的计算设备和存储设备，并保证计算节点之间的通信速度和可靠性。
3.云计算网络：
云计算网络是智能变电站网络结构的顶层，其主要功能是对边缘计算网络中处理和分析得到的数据进行进一步的综合利用和存储。
云计算网络通常采用分布式计算、大数据存储等技术，可以将繁重的计算任务分发到多个计算节点上进行并行处理，从而提高计算效率。
云计算网络还可以利用大数据分析技术对历史数据进行挖掘和分析，提取潜在的规律和模式，为智能变电站的运行和管理提供可靠的支持。
总体而言，智能变电站的网络结构是一个渐进式的架构，从数据采集通信网络到边缘计算网络，再到云计算网络，不断迭代完善。
这一网络结构的建立，不仅可以实现变电站内部的信息共享和协同工作，还可以与上级电网、下级用户进行远程通信和数据交互，从而提高了变电站的运行效率和可靠性，实现了电力系统的智能化和自动化管理。
