装配图基本知识
（一）装配图的作用和内容
1 •装配图的作用
装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、 部 件间的装配关系，是机械设计和生产中的重要技术文件之一。在产品设计中一般先根据产品 的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计， 并画出零件图。在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。在 机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。
图9— 1是滑动轴承的装配图。
图9— 1滑动轴承轴测图
2 .装配图的内容
（1） 一组视图
画装配图时，要用一组视图、剖视图等表达出机器（或部件）的工作原理、各零件的 相对位置及装配关系、连接方式和重要零件的形状结构。如图 9—2所示滑动轴承的装配图，
主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件 的外形，俯视图主要表达轴承盖和轴承座的形状。
（2） 必要的尺寸
在装配图上不需要象零件图那样标注出零件的所有尺寸， 制造零件时是根据零件图
制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形 尺寸、检验尺寸等。
性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据， 图9— 2
所示滑动轴承的装配图中，孔径 © 50H8即为规格尺寸。
配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动 轴承中
86H9/f8、60F9/f9、© 60H8/k8 等。
安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸， 如滑
动轴承中底板的尺寸。
外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。
（3） 技术要求
在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配 图上一般也不需要标注表面粗糙度代号和形位公差代号。在明细栏的上方或图形下方的空白 处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调 整、试验等所必须满足的技术条件。
第九章 装 配 图
第一节 装配图的视图表达方法
一、装配图的作用
装配图是机器设计中设计意图的反映,是机器设计、制造过程中的重要技术依据。装配图的作用有 以下几方面:
(1进行机器或部件设计时,首先要根据设计要求画出装配图,表示机器或部件的结构和工作原 理。
(2生产、检验产品时,是依据装配图将零件装成产品,并按照图样的技术要求检验产品。
(3使用、维修时,要根据装配图了解产品的结构、性能、传动路线、工作原理等,从而决定操 作、保养和维修的方法。
(4在技术交流时,装配图也是不可缺少的资料。因此,装配图是设计、制造和使用机器或部件 的重要技术文件。
二、装配图的内容
从滑动轴承的装配图中可知装配图应包括以下内容:
1、一组视图
表达各组成零件的相互位置、装配关系和连接方式,部件(或机器的工作原理和结构特点等。 2、必要的尺寸
包括部件或机器的规格(性能尺寸、零件之间的配合尺寸、外形尺寸、部件或机器的安装尺寸 和其它重要尺寸等。
3、技术要求
说明部件或机器的性能、装配、安装、检验、调整或运转的技术要求,一般用文字写出。
4、标题栏、零部件序号和明细栏
在装配图中对零件进行编号,并在标题栏上方按编号顺序绘制成零件明细栏。
三、装配图的视图表达方法
1、规定画法
为了明显区分每个零件,又要确切在表示出它们之间的装配关系,对装配图的画法作了如下的规 定。
(1接触面与配合面的画法
相邻两零件接触表面和配合面规定只画一条线,两个零件的基本尺寸不相同套装地一起时,即使 它们之间的间隙很小,也必须画出有明显间隔的两条轮廓线。
(2剖面线的画法
① 同一零件的剖面线在各剖视图、断面图中应保持方向一致,间隔相等。
② 两零件邻接时,不同零件的剖面线方向应相反,或者方向一致、间隔不等。
(3紧固件和实心零件的画法
对于紧固件和实心零件(如螺钉、螺栓、螺母、垫圈、键、销、球及轴等 ,若剖切平面通过它们 的轴线或对称平面时,则这些零件均按不剖绘制; 需要时,可采用局部剖视图。当剖切平面垂直于这些 紧固件或实心件的轴线剖切时,则这些零件应按剖视绘制。

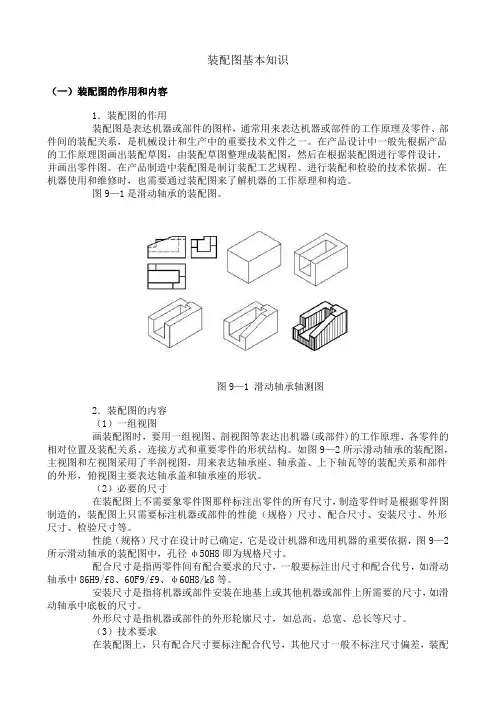

装配图基本知识
（一）装配图的作用和内容
1．装配图的作用
装配图是表达机器或部件的图样，通常用来表达机器或部件的工作原理及零件、部件间的装配关系，是机械设计和生产中的重要技术文件之一。在产品设计中一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后在根据装配图进行零件设计，并画出零件图。在产品制造中装配图是制订装配工艺规程、进行装配和检验的技术依据。在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。
图9—1是滑动轴承的装配图。
图9—1 滑动轴承轴测图
2．装配图的内容
（1）一组视图
画装配图时，要用一组视图、剖视图等表达出机器(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。如图9—2所示滑动轴承的装配图，主视图和左视图采用了半剖视图，用来表达轴承座、轴承盖、上下轴瓦等的装配关系和部件的外形，俯视图主要表达轴承盖和轴承座的形状。
（2）必要的尺寸
在装配图上不需要象零件图那样标注出零件的所有尺寸，制造零件时是根据零件图制造的，装配图上只需要标注机器或部件的性能（规格）尺寸、配合尺寸、安装尺寸、外形尺寸、检验尺寸等。
性能（规格）尺寸在设计时已确定，它是设计机器和选用机器的重要依据，图9—2所示滑动轴承的装配图中，孔径φ50H8即为规格尺寸。
配合尺寸是指两零件间有配合要求的尺寸，一般要标注出尺寸和配合代号，如滑动轴承中86H9/f8、60F9/f9、φ60H8/k8等。
安装尺寸是指将机器或部件安装在地基上或其他机器或部件上所需要的尺寸，如滑动轴承中底板的尺寸。
外形尺寸是指机器或部件的外形轮廓尺寸，如总高、总宽、总长等尺寸。
（3）技术要求
在装配图上，只有配合尺寸要标注配合代号，其他尺寸一般不标注尺寸偏差，装配图上一般也不需要标注表面粗糙度代号和形位公差代号。在明细栏的上方或图形下方的空白处用文字形式说明技术要求的的内容，技术要求的内容主要为机器或部件的性能、装配、调整、试验等所必须满足的技术条件。
清风明月 2012-6-11

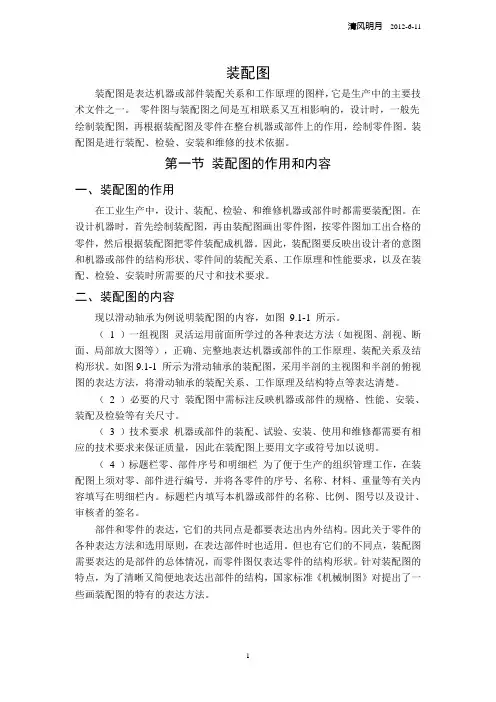

1 装配图
装配图是表达机器或部件装配关系和工作原理的图样，它是生产中的主要技术文件之一。 零件图与装配图之间是互相联系又互相影响的，设计时，一般先绘制装配图，再根据装配图及零件在整台机器或部件上的作用，绘制零件图。装配图是进行装配、检验、安装和维修的技术依据。
第一节 装配图的作用和内容
一、装配图的作用
在工业生产中，设计、装配、检验、和维修机器或部件时都需要装配图。在设计机器时，首先绘制装配图，再由装配图画出零件图，按零件图加工出合格的零件，然后根据装配图把零件装配成机器。因此，装配图要反映出设计者的意图和机器或部件的结构形状、零件间的装配关系、工作原理和性能要求，以及在装配、检验、安装时所需要的尺寸和技术要求。
二、装配图的内容
现以滑动轴承为例说明装配图的内容，如图 9.1-1 所示。
（ 1 ）一组视图 灵活运用前面所学过的各种表达方法（如视图、剖视、断面、局部放大图等），正确、完整地表达机器或部件的工作原理、装配关系及结构形状。如图9.1-1 所示为滑动轴承的装配图，采用半剖的主视图和半剖的俯视图的表达方法，将滑动轴承的装配关系、工作原理及结构特点等表达清楚。
（ 2 ）必要的尺寸 装配图中需标注反映机器或部件的规格、性能、安装、装配及检验等有关尺寸。
（ 3 ）技术要求 机器或部件的装配、试验、安装、使用和维修都需要有相应的技术要求来保证质量，因此在装配图上要用文字或符号加以说明。
（ 4 ）标题栏零、部件序号和明细栏 为了便于生产的组织管理工作，在装配图上须对零、部件进行编号，并将各零件的序号、名称、材料、重量等有关内容填写在明细栏内。标题栏内填写本机器或部件的名称、比例、图号以及设计、审核者的签名。
部件和零件的表达，它们的共同点是都要表达出内外结构。因此关于零件的各种表达方法和选用原则，在表达部件时也适用。但也有它们的不同点，装配图需要表达的是部件的总体情况，而零件图仅表达零件的结构形状。针对装配图的特点，为了清晰又简便地表达出部件的结构，国家标准《机械制图》对提出了一些画装配图的特有的表达方法。
