8 常用标准
线缆标准按制定等级主要分为国际标准(IEC)、国家标准(GB)、机械行业标准(JB)、冶金行业标准(YB)和企业标准(QB)。
按应用特点分为强制性标准（如GB、JB、YB）和推荐性标准（如GB/T、JB/T、YB/T）。
电线电缆常用标准见表5。
表5 电线电缆常用标准
9 型号规格与相应标准
电线电缆型号规格的基本格式为：特性代号-型号-额定电压芯数×截面产品标准号，其中普通型不含特性代号，芯数为1时可省略，芯数和截面可统称为规格，产品标准号通常可省略。
型号解析见表6，规格解析见表7。
电线电缆的型号本有一套编制规则（见电线电缆职业培训教材系列、钱汝立主编的《电线电缆制造基础知识》），但随着线缆市场的扩大，线缆品种不断增多，型号也五花八门地出现，有些型号是制造企业自行编制的。
标准化工作正是利用体制手段对科学技术进行规范管理的一种方式，因此我们学习型号时最好以现行标准的规定为准。
因此表6中紧跟型号列出了相应的产品标准和材料标准。
表6 电线电缆常用型号规格及相应标准
表6.1 架空绞线（裸电线）
表6.2 塑料电线（布电线）
表6.3 控制电缆
表6.4 电力电缆
表6.5 架空绝缘电缆
表7 电线电缆额定电压及规格。
无卤低烟阻燃耐火电缆技术规范(标准版)When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________无卤低烟阻燃耐火电缆技术规范(标准版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
1.总则1.1本技术规范是为用户工程提供额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃电力电缆而作的规定。
1.2本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。
1.3供方提供的0.6/1kV交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。
1.4本技术规范是合同的主要技术文件之一，与合同具有同等的效力。
2.执行标准GB/T3048《电线电缆电性能试验方法》GB/T6995《电线电缆识别标志方法》GB/T8170《数字修约规则》GB50217《电力电缆工程设计规范》JB/T8137《电线电缆交货盘》GB/T3956《电缆的导体》GB/T19216《在火焰条件下电缆或光缆的线路完整性试验》GB/T18380《电缆和光缆在火焰条件下的燃烧试验》GB/T12706《额定电压1~35kV挤包绝缘电力电缆及附件》GB/T17650《取自电缆或光缆的材料燃烧时释出气体的试验方法》GB/T2951《电缆和光缆绝缘和护套材料通用试验方法》GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》3.使用条件3.1运行条件系统标称电压U0/U0.6/1kV系统最高运行电压Um1.2kV系统频率50Hz系统接地方式中性点不直接接地系统或小电阻接地或消弧圈接地3.2运行要求电缆导体的额定运行温度90℃短路时电缆导体的最高温度250℃短路时间不超过5s电缆弯曲半径单芯：无铠装类电缆不小于20倍的电缆外径多芯：无铠装类电缆不小于15倍的电缆外径3.3运行环境条件海拔高度：≤1000m环境温度－15℃～+45℃相对湿度≤80%3.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。
低烟无卤阻燃电缆料的技术现状及有关电缆标准解析众所周知，目前我国电缆厂对低烟无卤阻燃电缆料的需求，在数量上有较大幅度的增长，在品种上也不断出现有新的要求。
前几年，只有几家规模较大的电缆厂或专业厂在一些重大工程用电缆上应用此类电缆料，到目前，有众多规模较小的电缆厂都有让人感到惊奇的需求量，在电缆的品种上也波及到一些常规产品如BV线等。
同样，最早出现在中国市场的低烟无卤阻燃电缆料都为进口，如英国的Magalon美国联碳（现为道化学、意大利潘德那等，到九十年代后期，国内有少数电缆料厂能生产。
据不完全统计，目前有超过三十家电缆料厂在生产或即将生产低烟无卤阻燃电缆料。
低烟无卤阻燃电缆料可分为热塑型交联型。
热塑型低烟无卤阻燃护套料是目前市场上最大量的品种，可用于电力电缆、控制电缆、通讯电缆等各类电缆的护套材料。
热塑型低烟无卤阻燃绝缘相对护套用量少，一般多用于小规格电线。
交联型低烟无卤阻燃电缆料目前市场上大部分为辐照交联型，多用于舰船用电缆的护套、核电用电缆的绝缘、机车车辆线的绝缘、汽车线及电器装备用线的绝缘等。
化学交联型低烟无卤阻燃料以橡胶类居多，由于受生产电缆装备限制，一般由橡皮电缆生产基础的电缆厂自主混配生产，用于船用电缆的绝缘及机车车辆线的绝缘。
硅烷交联型低烟无卤阻燃电缆料国内尚未开发成熟，仍依赖进口（如潘德那、AEI），价格昂贵，用量不大。
以上热塑性或交联型低烟无卤阻燃电缆及电缆料的生产大多依据国际标准和国外标准，也有少量国内标准，相关的标准有IEC 92-359-1987 船用电力及通讯电缆用护套材料（该标准在1994和1999年有2个增补本）BS 7878.6-1997 通讯电缆用无卤阻燃绝缘材料BS 7878.7-19 通讯电缆用热塑性无卤阻燃护套材料EN 50290-2-26-2002 通讯电缆用热塑性无卤阻燃护套材料岭澳核电1KV 电力电缆技术要求Mil-c-24643-1994 美国军用船用电缆标准YD/T1113-2001 光缆护套用低烟无卤阻燃材料特性GB 12528.11-2003 交联聚烯烃绝缘铁路机车车辆用电缆（电线）标准以上这些标准除YD/T1113-2001 外均为电缆标准而非电缆料标准，也就是试验项目均取自产品电缆而非由粒料制片后测得。
无卤低烟阻燃电缆设计阻燃电缆在过去20多年的实践过程中，多采用氯丁胶和聚氯乙烯PVC作为护套材料，一旦受热和烧着，其燃烧释放出的烟雾量非常大，用IEC61034或GB/T17651-1998测量出的透光率在10%以下，而且其释放出的氯化氢（HCL）气体含量很多，用IEC60754或GB/T17650-1998测量的HCL含量达到200~300mg/g。
如此浓的烟雾再加上如HCL、H2S 和CO等毒性气体对人的呼吸系统的刺激和血液中毒，受灾的人员根本无法逃离火灾现场。
据国外消防白皮书记载，这种在“二次灾害”中伤亡的人员占整个火灾伤亡人数的70%~80%，在我国煤矿火灾事故的伤亡人数中，受害于“二次灾害”的人数比例也是非常可观。
为此，含卤阻燃如PVC电缆又到了一个必须更新的重要阶段，研制和应用无卤阻燃或低烟低毒（卤）阻燃电缆是非常必要的，也是阻燃电缆发展的必然趋势。
图不同的塑料燃烧产生烟雾浓度差异为了说明高聚物材料对电缆燃烧烟浓度的影响，选择了如martinswerk的PVC-P和EV A无卤低烟阻燃料的试片的烟密度曲线图和中国电工技术学会年会建筑线缆论文集P145的图，有关无卤低烟阻燃电缆、低卤低烟阻燃电缆、普通PVC阻燃电缆等几种类型电缆，按照GB12666.7-90《电线电缆燃烧烟浓度试验方法》的规定测定其在燃烧过程中的最低透光率。
最低透光率越小，则电缆燃烧烟浓度就越大；反之则电缆燃烧烟浓度就越小，试验结果如图所示。
视野清晰视野模糊无视野图燃烧不同的电缆透光率变化曲线1-无卤低烟阻燃船用电力电缆2-无卤低烟阻燃控制电缆3-低卤低烟阻燃PVC护套XLPE绝缘电力电缆4-低卤低烟阻燃PVC绝缘及护套电力电缆5-普通阻燃PVC绝缘及护套电力电缆6-普通阻燃PVC绝缘及护套控制电缆由图所知，无卤低烟阻燃电缆燃烧时发烟量小，其最低透光率一般在80%以上（视野清晰）；低卤低烟阻燃电缆发烟量居中，其最低透光率约在45%~50%之间（视野模糊）；普通PVC阻燃电缆的发烟量最大，其最低透光率约在10%~20%左右（无视野）。

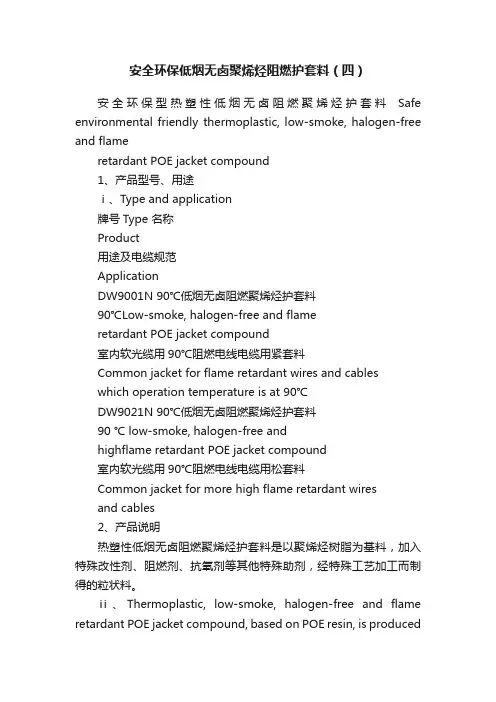

安全环保低烟无卤聚烯烃阻燃护套料（四）安全环保型热塑性低烟无卤阻燃聚烯烃护套料Safe environmental friendly thermoplastic, low-smoke, halogen-free and flameretardant POE jacket compound1、产品型号、用途ⅰ、Type and application牌号Type 名称Product用途及电缆规范ApplicationDW9001N 90℃低烟无卤阻燃聚烯烃护套料90℃Low-smoke, halogen-free and flameretardant POE jacket compound室内软光缆用90℃阻燃电线电缆用紧套料Common jacket for flame retardant wires and cableswhich operation temperature is at 90℃DW9021N 90℃低烟无卤阻燃聚烯烃护套料90 ℃ low-smoke, halogen-free andhighflame retardant POE jacket compound室内软光缆用90℃阻燃电线电缆用松套料Common jacket for more high flame retardant wiresand cables2、产品说明热塑性低烟无卤阻燃聚烯烃护套料是以聚烯烃树脂为基料，加入特殊改性剂、阻燃剂、抗氧剂等其他特殊助剂，经特殊工艺加工而制得的粒状料。
ⅱ、Thermoplastic, low-smoke, halogen-free and flame retardant POE jacket compound, based on POE resin, is producedand pelletized by special technology with adding special modifier, flame retardant, anti-oxidant and other special additives.3、加工工艺采用一般挤出机加工，建议使用L/D≥20、压缩比1：1.2的低压缩比螺杆。
