智能天线的波束形成算法与实现

lms波束形成算法摘要：1.引言2.LMS波束形成算法的基本原理3.LMS波束形成算法的优缺点4.应用场景及实例5.总结与展望正文：【引言】波束形成算法是无线通信系统中的一项关键技术，它通过调整天线阵列的信号相位来实现多用户的信号传输和干扰抑制。

LMS（Least Mean Squared，最小均方）算法作为一种自适应波束形成算法，因其简单、易于实现的特点，被广泛应用于实际系统中。

本文将详细介绍LMS波束形成算法的基本原理、优缺点、应用场景及实例。

【LMS波束形成算法的基本原理】LMS波束形成算法是基于最小均方误差（MMSE）准则的。

其基本原理如下：1.首先，根据接收到的信号，计算天线阵列的权值向量。

2.然后，根据权值向量和接收信号的协方差矩阵，计算期望输出信号的功率。

3.接着，根据期望输出信号的功率和实际输出信号的功率，计算最小均方误差。

4.最后，根据最小均方误差，不断更新天线阵列的权值向量，使实际输出信号更接近期望输出信号。

【LMS波束形成算法的优缺点】1.优点：- 结构简单，计算量小，易于实现；- 对阵列噪声和快拍噪声具有较好的抗干扰性能；- 能够在线学习，适应信道环境的变化。

2.缺点：- 收敛速度较慢，对慢变信道不太适用；- 易受到初始权值的影响，可能导致收敛到局部最优解；- 在存在多个用户的情况下，性能可能会受到影响。

【应用场景及实例】LMS波束形成算法广泛应用于以下场景：1.无线通信系统：通过调整天线阵列的权值，实现多用户的信号传输和干扰抑制。

2.阵列信号处理：例如，在声呐系统中，对多个目标信号进行分辨和跟踪。

3.通信信号处理：如OFDM（正交频分复用）系统中，用于抑制子载波间的干扰。

以下是一个简单的实例：假设一个M×N的天线阵列，接收到的信号为N个用户的叠加信号，同时存在加性噪声。

通过LMS算法，我们可以自适应地调整天线阵列的权值，使得接收到的信号经过波束形成后，尽可能接近理想的用户信号。

波束形成算法原理波束形成（Beamforming）是一种通过合理设计信号传输过程中的波束来达到增强接收信号或抑制干扰的技术。

在无线通信系统中，波束形成可以提高系统的容量、覆盖面积和抗干扰能力。

本文将介绍波束形成算法的原理和相关参考内容。

波束形成算法的原理如下：1. 传输信号：首先，发送端根据波束形成算法生成一组复振幅和相位的权值。

这些权值可以根据不同的算法计算，如最大比合并（Maximum Ratio Combining，MRC）、分集最小均方差（Minimum Mean Square Error，MMSE）和零交叉零自相关函数（Zero-Crossing Zero-Autocorrelation，ZZC）。

然后，通过适当的信号加工方法，将这些权值应用到各个天线上的信号上，形成波束。

2. 传输过程：在传输过程中，波束会呈现出不同的形状，如定向波束、扇形波束和全向波束。

这些形状的选择取决于特定的场景和需求。

波束的形成可以通过调整天线的振子阵列或调整天线的振子单元来实现。

3. 接收信号：接收端的天线会检测到波束形成后的信号，并利用相应的算法对这些信号进行处理。

常见的算法包括最大比合并（Maximum Ratio Combining，MRC）、分集最小均方误差（Minimum Mean Square Error，MMSE）和零交叉零自相关函数（Zero-Crossing Zero-Autocorrelation，ZZC）。

这些算法主要用于合并波束形成的信号，并提高接收端的信号质量和抗干扰能力。

波束形成算法的设计和实现涉及到多个方面的知识，包括信号处理、天线设计、无线通信系统的基本原理等。

以下是一些相关参考内容：1. 《无线通信中的波束形成技术》（作者：李维佳，出版时间：2019年）：这本书详细介绍了波束形成技术在无线通信系统中的应用。

书中提供了波束形成算法的设计方法和实现技巧，并以实际案例展示了波束形成技术的实际效果。

波束形成算法
波束形成算法是一种利用阵列信号处理方法，通过调整合成波束的权重和相位，以实现信号增强或抑制的技术。

其目的是改变阵列天线的指向性，从而增强感兴趣的信号，抑制干扰和噪声。

常见的波束形成算法包括最小均方误差（Least Mean Square, LMS）算法、最大信噪比（Maximum Signal-to-Noise Ratio, MSNR）算法、最大似然（Maximum Likelihood, ML）算法和
最小方差无偏（Minimum Variance Unbiased, MVU）算法等。

LMS算法是最简单的一种波束形成算法，它通过不断迭代调
整权重和相位，最小化输出信号与期望信号之间的均方误差，从而达到波束指向性的优化。

MSNR算法则基于最大化信号与噪声的比值，通过调整权重
和相位以最大化输出信号的信噪比，从而实现波束形成的优化。

ML算法则是基于概率统计的方法，通过似然函数最大化，估
计出最适合的权重和相位配置，从而实现波束形成。

MVU算法则是一种无偏估计方法，通过最小化误差的方差，
以实现波束形成的优化。

以上只是几种常见的波束形成算法，实际应用中还有很多其他的算法和改进方法，具体选择哪种算法要根据具体的应用场景和需求进行评估和选择。

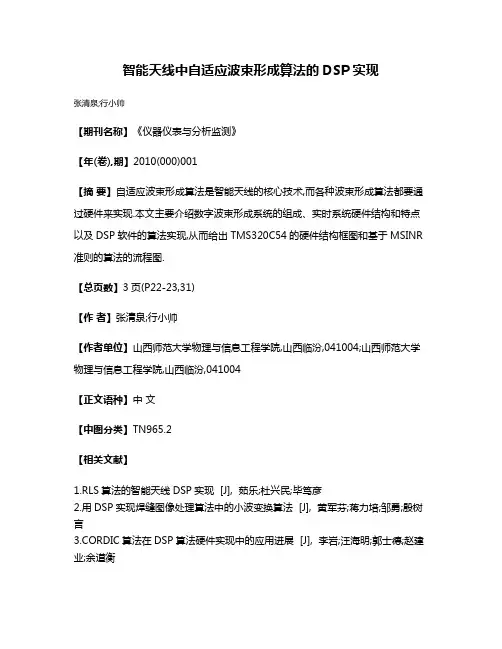

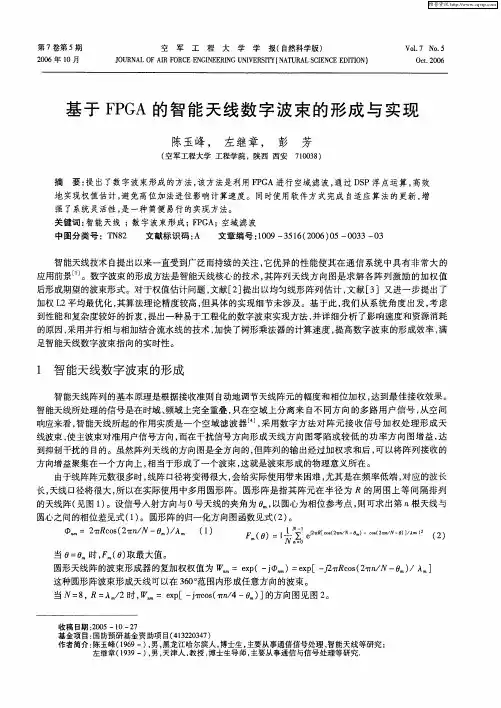

智能天线中自适应波束形成算法的DSP实现
张清泉;行小帅
【期刊名称】《仪器仪表与分析监测》
【年(卷),期】2010(000)001
【摘要】自适应波束形成算法是智能天线的核心技术,而各种波束形成算法都要通过硬件来实现.本文主要介绍数字波束形成系统的组成、实时系统硬件结构和特点以及DSP软件的算法实现,从而给出TMS320C54的硬件结构框图和基于MSINR 准则的算法的流程图.
【总页数】3页(P22-23,31)
【作者】张清泉;行小帅
【作者单位】山西师范大学物理与信息工程学院,山西临汾,041004;山西师范大学物理与信息工程学院,山西临汾,041004
【正文语种】中文
【中图分类】TN965.2
【相关文献】
1.RLS算法的智能天线DSP实现 [J], 茹乐;杜兴民;毕笃彦
2.用DSP实现焊缝图像处理算法中的小波变换算法 [J], 黄军芬;蒋力培;邹勇;殷树言
3.CORDIC算法在DSP算法硬件实现中的应用进展 [J], 李岩;汪海明;郭士德;赵建业;余道衡
4.无线通信系统中基于QRD-GR的自适应波束形成算法与实现 [J], 孙洪民;李俊
5.一种在PHS基站中实现的智能天线算法 [J], 任卫军;贺昱曜;陈华强
因版权原因，仅展示原文概要，查看原文内容请购买。

通信系统中的智能天线与波束形成智能天线与波束形成在通信系统中的应用智能天线技术是一种新兴的无线通信技术，它可以在通信系统中实现较高的数据传输速率和更好的信号覆盖。

而波束形成则是智能天线技术中的重要一环，通过对信号进行空间处理，可以实现信号的定向传输和接收。

本文将围绕通信系统中的智能天线与波束形成展开讨论。

一、智能天线的定义及特点智能天线是一种通过数字信号处理和多天线阵列技术实现的高效通信天线。

相较于传统单一天线，智能天线具有以下特点：1. 多天线阵列：智能天线通常由多个天线组成，形成天线阵列。

通过合理配置和控制天线元素之间的相位和幅度关系，可以实现对信号参数的优化调节。

2. 自适应旁瓣抑制：智能天线能够自动检测和抑制旁瓣干扰信号，从而提高通信系统的抗干扰性能。

3. 空间信道分集：智能天线利用多径传播的特性，通过接收不同入射角度的信号，可以提高接收信号的多样性，从而提高信号的可靠性和传输速率。

二、波束形成的原理及方法波束形成是智能天线技术的核心，通过控制天线元素之间的相位和幅度关系，实现信号的定向传输和接收。

波束形成的原理有两种：幅度控制波束形成和相位控制波束形成。

1. 幅度控制波束形成：通过调节天线元素的幅度，使其在特定方向上形成波束。

这种方法主要用于定向传输，可提高信号的接收强度和传输距离。

2. 相位控制波束形成：通过调节天线元素的相位，使其在特定方向上形成波束。

这种方法主要用于定向接收，可提高信号的接收灵敏度和抗干扰能力。

三、智能天线与波束形成在通信系统中的应用智能天线与波束形成技术在通信系统中有广泛的应用，包括以下几个方面：1. 提高信号覆盖范围：智能天线和波束形成技术可以实现信号的定向传输，将信号聚焦在特定区域内，从而提高信号的覆盖范围和传输效果。

这在城市高楼、山区和远离基站的地区具有重要意义。

2. 提高通信系统容量：利用智能天线和波束形成技术，可以在有限的频谱资源下，实现更高的数据传输速率和容量。

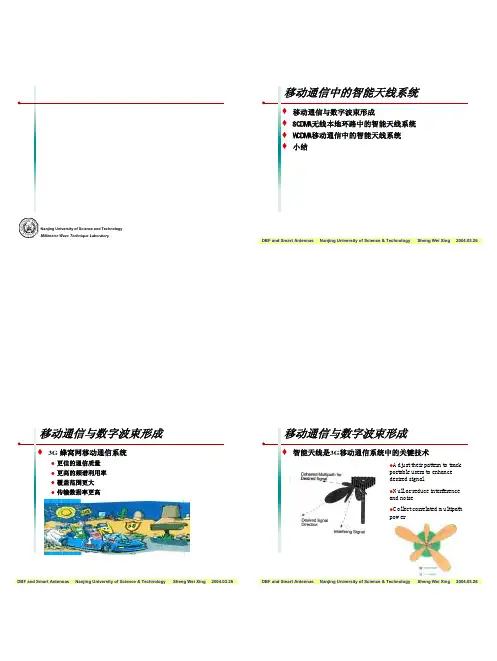

移动通信中的智能天线技术随着移动通信技术的快速发展，人们对通信服务质量的需求也越来越高。

其中，智能天线技术为提高通信服务质量提供了重要的支持。

本文将从智能天线技术的原理、应用和发展等方面进行详细的阐述。

一、智能天线技术的原理智能天线技术是利用天线阵列实现波束形成、波束跟踪和波束切换等功能的技术。

通过多个天线单元组成天线阵列，可以实现信号的精确收发和干扰的有效抑制，从而提高通信服务的质量和可靠性。

智能天线技术的核心在于波束形成。

所谓波束形成是指通过相控阵技术使天线阵列上的多个天线单元发出的信号形成一个有方向性的波束。

波束形成可以通过不同的算法来实现，如线性数组、斜列阵和圆阵等算法。

在智能天线系统中，形成的波束可以跟随移动终端进行动态跟踪，即波束跟踪。

当移动终端移动时，智能天线会对其信号进行跟踪，调整发射角度，保持与移动终端之间的连通。

二、智能天线技术的应用智能天线技术可以广泛应用于移动通信、卫星通信和雷达等领域。

其中，在移动通信领域中，智能天线技术可以有效提高通信服务质量、降低网络能耗和提高频谱效率，使用户可以在室内、隧道等信号复杂的环境下仍然能够享受高质量的通信服务。

智能天线技术在4G和5G网络中得到了广泛的应用。

例如，中国移动的5G智能天线系统中采用了大规模的MIMO(Multi-Input Multi-Output)天线技术，可以同时为多个用户提供服务，提高网络的容量和吞吐量。

三、智能天线技术的发展随着移动通信市场的快速发展，智能天线技术也在不断发展。

目前，针对不同应用场景，智能天线技术正在向多方面的发展方向进行优化。

在通信服务质量方面，智能天线技术正在向更高精度、更高可靠性和更大范围的发展。

未来，智能天线技术将会与更多的技术融合，如5G技术、毫米波技术和光通信技术等。

在智能天线系统集成方面，智能天线系统还需要解决高度集成化和低成本化的矛盾。

未来，智能天线技术将向着更高可用性、更稳定的方向进一步发展。

分类号：单位代码：10300密级：学号：20162281532硕士学位论文智能天线波束形成及跟踪算法研究Research on Beamforming and Tracking Algorithm of SmartAntenna申请人姓名：沈肖雅指导教师：葛俊祥教授合作导师：郑启生研究员专业名称：电子与通信工程研究方向：智能天线技术所在学院：电子与信息工程学院二○一九年五月独创性声明本人声明所呈交的论文是我个人在导师指导下进行的研究工作及取得的研究成果。

本论文除了文中特别加以标注和致谢的内容外，不包含其他人或其他机构已经发表或撰写过的研究成果，也不包含为获得南京信息工程大学或其他教育机构的学位或证书而使用过的材料。

其他同志对本研究所做的贡献均已在论文中作了声明并表示谢意。

学位论文作者签名:签字日期：关于论文使用授权的说明南京信息工程大学、国家图书馆、中国学术期刊（光盘版）杂志社、中国科学技术信息研究所的《中国学位论文全文数据库》有权保留本人所送交学位论文的复印件和电子文档，可以采用影印、缩印或其他复制手段保存论文，并通过网络向社会提供信息服务。

本人电子文档的内容和纸质论文的内容相一致。

除在保密期内的保密论文外，允许论文被查阅和借阅，可以公布（包括刊登）论文的全部或部分内容。

论文的公布（包括刊登）授权南京信息工程大学研究生院办理。

☑公开□保密（_____年_____月）(保密的学位论文在解密后应遵守此协议)学位论文作者签名：签字日期：指导教师签名：签字日期：目录摘要 (I)Abstract (II)第一章绪论 (1)1.1课题背景及意义 (1)1.2国内外研究现状 (2)1.3论文结构安排 (4)第二章自适应阵列天线的基本理论 (6)2.1空间自适应阵列 (6)2.1.1窄带信号模型 (6)2.1.2近场与远场 (7)2.2空间阵列的常规模型 (7)2.2.1均匀线阵模型 (8)2.2.2均匀平面阵模型 (10)2.2.3均匀圆阵模型 (11)2.3波束形成的基础理论 (12)2.3.1波束形成原理 (12)2.3.2性能评判准则 (13)2.4经典自适应波束形成算法 (14)2.4.1最小均方算法 (14)2.4.2采样矩阵求逆算法 (15)2.4.3最小二乘算法 (16)2.4.4算法分析 (16)2.5本章小结 (20)第三章抗导向矢量失配和运动干扰的鲁棒算法 (21)3.1MVDR自适应波束形成 (21)3.1.1阵列接收信号的数学模型 (21)3.1.2MVDR算法的基本理论 (23)3.2基于协方差矩阵重构及二次约束的稳健算法 (23)3.2.1干扰噪声协方差矩阵重构 (24)3.2.2期望信号导向矢量估计 (24)3.2.3基于二次约束的零陷展宽 (26)3.2.4最优拉格朗日乘数的求解 (26)3.3算法仿真结果 (30)3.3.1算法方向图 (30)3.3.2不同输入SNR对算法输出SINR的影响 (33)3.3.3不同快拍数对算法输出SINR的影响 (33)3.3.4不同失配误差对算法输出SINR的影响 (34)3.4本章小结 (35)第四章智能天线的室内定位研究 (36)4.1传统室内定位算法 (36)4.2经典的波束测角 (41)4.3基于波束形成算法的目标定位 (45)4.3.1仿真实验 (45)4.3.2分析阵元数对定位的影响 (48)4.3.3分析信噪比SNR对定位的影响 (49)4.4室内环境下的平面跟踪算法 (50)4.4.1卡尔曼滤波（KF）算法 (50)4.4.2扩展卡尔曼滤波算法 (51)4.4.3基于交互多模型的EKF跟踪算法 (52)4.4.4EKF算法和IMM-EKF算法的仿真实验 (56)4.5本章小结 (59)第五章总结与展望 (60)5.1总结 (60)5.2展望 (60)参考文献 (61)攻读硕士期间发表的科研成果 (67)摘要随着电子技术的不断发展，智能天线技术的应用越来越广泛，而数字波束形成是智能天线技术的核心和关键，受到了广泛的研究和关注。

欢迎访问Freekaoyan论文站频分双工智能天线系统的下行波束形成算法欢迎访问Freekaoyan论文站摘要：研究了在频分双工智能天线系统中基站与移动台之间上下行信道的协方差矩阵。

根据不随频率变化的上下行信道特性，得到下行的协方差矩阵，以使期望用户接收的信干噪比最大为准则确定下行波束形成的权矢量。

不需要估计用户的DOA和平均信号强度的信息。

计算机仿真进一步显示了算法的性能。

关键词：频分双工；智能天线；信道协方差矩阵；最大信干噪比在无线通信中，基站使用智能天线进行下行波束形成发射时需要知道下行信道的信息［1］，对于时分复用(TDD)系统，由于上下行信道使用相同的频率，所以下行信道的信息可以从基站接收的上行信号中提取。

但是对于频分复用(FDD)系统，上下行频率间隔较大，因此下行信道的信息不能从上行信号来获取。

文献［2］中利用信道反馈法，基站通过获取移动台的反馈信息来估计发送信道的状态，但同时也降低了信道利用率，而且当移动台运动较快时需要较高的反馈速率。

本文通过对频分双工(FDD)系统的上下行信道协方差矩阵进行分析，研究了基于接收端最大信干噪比(SINR)的智能天线下行波束形成算法。

1 上下行链路信道模型假设一个蜂窝分为3个扇区，每个扇区安装一个m元均匀线天线阵列，每个移动用户采用单天线与基站进行通信。

假设同一扇区有N个移动用户，第k个用户有L K条多径，上下行载波频率分别为λu和λd。

则上行链路基站收到的信号为：其中：s u，k(t)为第k个用户的发射信号，n u(t)为天线接收到的加性高斯白噪声。

为用户k的上行信道响应。

对于下行链路，设w d，k为用户k的下行波束形成权矢量，则用户k接收到的信号可以表示为：其中：H代表共轭转置，s d，k(t)代表发射给第k个用户的信号，u k(t)为用户k接收到的加性高斯白噪声。

h(l)d，k为用户k第l条路径的下行信道响应：= (3)其中：为发射时第k个用户的第l条路径的复路径衰落，是发射时第k个用户的第l条多径信号的行阵列响应矢量。

波束成形算法
如今，无线通信技术的发展和应用以及互联网的广泛使用，使得传播信号的范
围更加广泛。

在无线通信中，不同类型的天线通常用于实现信号的传输和接收，而波束成形，即波束形成技术，是一种可以增加通信信号传输效率的算法。

波束成形技术是一种使用智能算法重新分布集中在目标区域中信号的能量来提
高传输效率的技术。

它使用了基于模糊控制、门控技术、并行处理技术及其他现代数学技术，可有效提高信号距离中传输和接收信号的灵敏度，有效地抑制背景噪声，改善系统通信性能。

除了上述功能，波束成形技术还能有效的把捕获的数据流程行转换到另外一个
地点，从而可以在异地机房或远距离的位置实现信号传输，大大提高了系统通信效率和稳定性，并降低了通信成本。

据技术权威报告显示，在无线通信功率有限的实际应用中，使用波束形成技术
可以有效地提高传输距离和接收信号的灵敏度，以致于系统的能效、可靠性和安全性更加臻于完善。

因此，波束成形技术在无线网络中得到了越来越多的应用，成为现代信息时代提高信息传输效率的重要手段之一。

CAPON 波束形成器仿真1．实验原理波束形成就是从传感器阵列重构源信号。

（1）、通过增加期望信源的贡献来实现；（2）、通过抑制掉干扰源来实现。

经典的波束形成需要观测方向(期望信源的方向)的知识。

盲波束形成试图在没有期望信源方向信息的情况下进行信源的恢复。

波束形成技术的基本思想是：通过将各阵元输出进行加权求和，在一时间内将天线阵列波束“导向”到一个方向上，对期望信号得到最大输出功率的导向位置即给出DOA 估计。

虽然阵列天线的方向图是全方向的，但阵列的输出经过加权求和后，却可以被调整到阵列接收的方向增益聚集在一个方向上，相当于形成了一个”波束”。

这就是波束形成的物理意义所在。

在智能天线中，波束形成是关键技术之一，是提高信噪比、增加用户容量的保证，能够成倍地提高通信系统的容量，有效地抑制各种干扰，并改善通信质量。

波束形成器的最佳权向量w 取决于阵列方向向量)(a k θ ，而在移动通信里用户的方向向量一般未知，需要估计(称之为DOA 估计)。

因此，在计算波束形成的最佳权向量之前，必须在已知阵列几何结构的前提下先估计期望信号的波达方向。

Capon 波束形成器求解的优化问题可表述为w arg min P(w)θ=其约束条件为 1)(a w H =θCapon 波束形成器在使噪声和干扰所贡献的功率为最小的同时，保持了期望信号的功率不变。

因此，它可以看作是一个尖锐的空间带通滤波器。

最优加权向量w可以利用Lagrange乘子法求解，其结果为)(aRˆ)(a)(aRˆw1H1CAPθθθ--=当μ不取常数，而取作)(aRˆ)(a11Hθθμ-=时，最佳权向量就转变成Capon波束形成器的权向量。

空间谱为)(aRˆ)(a1)(P1-HCAPθθθ=2．变量定义M：均匀线阵列数目P：信号源个数nn：快拍数angle1、angle2、angle3：信号来波角度u：复高斯噪声Ps：信号能量refp：信噪比（实值）X：接收信号Rxx：接收信号的相关矩阵doa：波达方向估计3．仿真结果采用上述算法进行仿真，结果如图所示。

－60－智能天线LMS 波束形成算法性能仿真研究刘婷杨莘元张鹤峰（哈尔滨工程大学信息与通信工程学院，黑龙江哈尔滨150001）智能天线采用空分复用(SDMA)，利用自适应产生空间定向波束，使天线主波束对准用户信号到达方向，同时在干扰信号到达方向形成零陷，以达到充分高效提取期望用户信号并删除或抑制干扰信号的目的，已经成为通信研究中的热点。

智能天线的波束形成的核心是自适应算法，一般研究只对自适应算法本身的复杂度和收敛速度进行了比较，然后根据实际要求选取算法。

本文对在波束形成中应用最为广泛的LM S 算法在对信号干扰能力方面进行了比较全面的仿真验证。

1智能天线原理假设所需要信号S k (t)自θx 方向射入，而干扰信号共有K-1个，分别来自其他用户，其中第j 个干扰信号S j (t)自θj 方向入射，则阵元接收的信号矢量为[1]：其中，S j (t)=S j (t)V j (q j )，S K (t)=S K (t)V K (q K )分别表示期望接收的信号矢量和干扰信号，N(t)为噪声矢量，而V(θ)为在矢量信道中阵元响应矢量。

经过加权后，天线阵的输出可表示为：2智能天线的LMS 波束形成算法LMS(Least Mean Square ，最小均方)算法通常可以采用数字闭环方法来实现自适应阵最优权向量的估计，是将最陡梯度法应用于均方误差准则的估计[2]。

最陡下降法是许多自适应算法的基础。

在这类算法里，更新方向向量v(n)取作第n-1次迭代的代价函J[ω(n-1)]的负梯度，即最陡下降法的统一形式为ω(n)=ω(n-1)-μ(n)Δ(n)，式中表示代价函数的梯度，即梯度的计算是很复杂的，若用作为梯度的无记忆逼近，式中误差信号e(n)定义为期望输出d(n)与滤波器实际输出之间的误差，即则式变为这就是LMS 算法，他是Windrow 在20世纪60年代提出的。

图1为LMS 算法的波束形成仿真，其中期望信号的入射角为40°，干扰信号方向分别为20°和60°，噪声为白噪声，信干比为-10dB ，直线八元阵。
