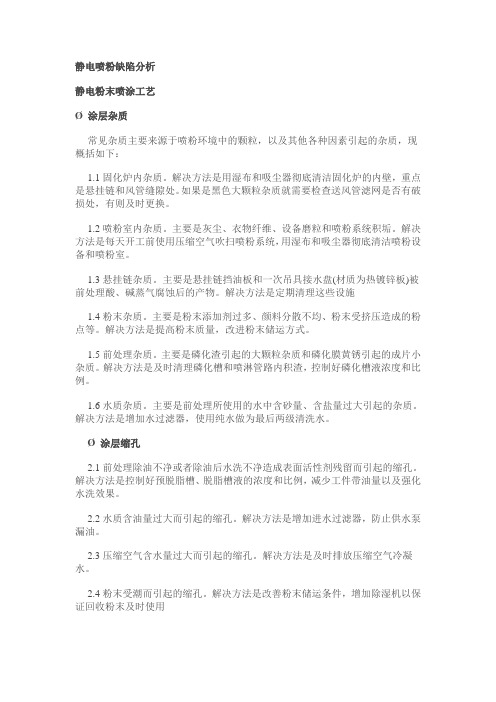

静电喷粉缺陷分析
静电粉末喷涂工艺
?涂层杂质
常见杂质主要来源于喷粉环境中的颗粒，以及其他各种因素引起的杂质，现概括如下：
1.1固化炉内杂质。解决方法是用湿布和吸尘器彻底清洁固化炉的内壁，重点是悬挂链和风管缝隙处。如果是黑色大颗粒杂质就需要检查送风管滤网是否有破损处，有则及时更换。
1.2喷粉室内杂质。主要是灰尘、衣物纤维、设备磨粒和喷粉系统积垢。解决方法是每天开工前使用压缩空气吹扫喷粉系统，用湿布和吸尘器彻底清洁喷粉设备和喷粉室。
1.3悬挂链杂质。主要是悬挂链挡油板和一次吊具接水盘(材质为热镀锌板)被前处理酸、碱蒸气腐蚀后的产物。解决方法是定期清理这些设施
1.4粉末杂质。主要是粉末添加剂过多、颜料分散不均、粉末受挤压造成的粉点等。解决方法是提高粉末质量，改进粉末储运方式。
1.5前处理杂质。主要是磷化渣引起的大颗粒杂质和磷化膜黄锈引起的成片小杂质。解决方法是及时清理磷化槽和喷淋管路内积渣，控制好磷化槽液浓度和比例。
1.6水质杂质。主要是前处理所使用的水中含砂量、含盐量过大引起的杂质。解决方法是增加水过滤器，使用纯水做为最后两级清洗水。
?涂层缩孔
2.1前处理除油不净或者除油后水洗不净造成表面活性剂残留而引起的缩孔。解决方法是控制好预脱脂槽、脱脂槽液的浓度和比例，减少工件带油量以及强化水洗效果。
2.2水质含油量过大而引起的缩孔。解决方法是增加进水过滤器，防止供水泵漏油。
2.3压缩空气含水量过大而引起的缩孔。解决方法是及时排放压缩空气冷凝水。
2.4粉末受潮而引起的缩孔。解决方法是改善粉末储运条件，增加除湿机以保证回收粉末及时使用
2.5悬挂链上油污被空调风吹落到工件上而引起的缩孔。解决方法是改变空调送风口位置和方向。
2.6混粉而引起的缩孔。解决方法是换粉时彻底清理喷粉系统
?涂层色差
3.1粉末颜料分布不均匀引起的色差。解决的方法是提高粉末质量，保证粉末的L、a、b相差不大而且正负统一。
3.2固化温度不同引起的色差。解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。
3.3涂层厚薄不均匀引起的色差。解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致
?涂层附着力差
4.1前处理水洗不彻底造成工件上残留脱脂剂、铬化渣或者水洗槽被碱液污染而引起的附着力差。解决方法是加强水洗，调整好脱脂工艺参数以及防止脱脂液进入磷化后的水洗槽
4.2磷化膜发黄、发花或者局部无磷化膜而引起的附着力差。全文摘
自:(https://www.doczj.com/doc/b815249864.html,)中国涂装设备网。解决方法是调整好磷化槽液浓度和比例，提高磷化温度。
4.3工件边角水分烘干不净而引起的附着力差。解决方法是提高烘干温度
4.4固化温度不够而引起的涂层大面积附着力差。解决方法是提高固化温度
4.5深井水含油量、含盐量过大而引起的附着力差。解决方法是增加进水过滤器，使用纯水做为最后2道清洗水。总之，粉末静电喷涂技术及其应用方法还有很多，在实践中需要灵活运用。
?粉末涂层桔皮
5.1粉末涂料桔皮外观的判断方法：
(1)目测法
在此测试中，样板置于双管荧光灯下。通过适当放置样板可获得样板的反射光源。定性分析反射光的清晰度就可以从视觉上评估流动和流平性质。在流动性差(桔皮)情况下，两个荧光灯管看起来模糊，不清晰，而高流动性产品则可获得清晰的反射。
(2)“外形测量法”
在此方法中，通过高灵敏探针的偏移来记录表面形状。由此可快速区别由缩孔、针孔或脏污物引起的粗糙、桔皮以及流动不佳引起
5.2避免桔皮的发生
在新设备制造涂装中，涂层外观变得越来越重要。因此，涂料工业的主要目标之一是根据用户的最终要求使涂料性能达到最佳，这其中也包括表面外观满意。表面状况通过颜色、光泽、雾影度和表面结构等因素影响视觉效果。光泽和映象清晰度常用于控制涂层的外观。然而即使用对光泽度很高的涂膜，其表面的波动度也影响着整个涂膜的外观，同时认为光泽测量也控制不了波动的视觉效果，这种效应也被称为“桔皮”。
桔皮或微波动是尺寸大小在0.1mm～10mm之间的波纹状结构。在高光泽的涂层表面，人们可看到波状、明暗相间的区域。可以区分两种不同等级的波动：长波动，也称为桔皮，这是间隔达2～3距离上能观察到的波动；另一种叫短波动或微波动，这是间距约50cm处观察到的波动。
要指出的是有时为了遮盖底材的表面缺陷或者获得特殊的涂层表面外观，而有目的的设计一定的波动度或波纹结构。因此，“桔皮”可定义为“高光泽表面的波状结构”，其使漆层表面产生斑纹、未流平的视觉外观。粉末涂料涂膜的视觉外观(光泽、雾影度、流平桔皮)的控制非常重要，特别是在不同埸合喷涂的部件组装时。
影响粉末涂料中涂膜流动和外观的因素：
在工业涂料中、粉末涂料在制备和成膜过程中的相变化是独特的。由于缺乏溶剂来润湿和提高涂膜流动性,导致粉末涂料比液体涂料更难去除表面缺陷。虽然两者的主要组份类似,但相比于液体涂料、热固性的粉末涂料立足于十分不同的机理.
粉末涂料是无溶剂的均一体系。在制备过程中,颜料和其它组份通过熔融混合被分散和部分包裹于低分子固体树脂中。粉末涂料使用是通过空气把粉末传送到底材上(粉末悬浮于空气中),再通过电荷使之附着于底材上。在预定的温度下加热,使粉末颗粒熔化、聚集在一起(聚结),流动(成膜),接着流平,这期间通过一个有粘性的液态阶段润湿表面),最后化学交联形成高分子量的涂膜,这就是粉末涂料的成
膜过程
粉末涂料的桔皮问题
影响涂膜流动和外观的因素：
成膜过程可分为熔融聚结,形成涂膜,流平三个阶段，在给定温度下,控制熔融聚结速度最重要的因素是树脂的熔点、熔融态粉末颗粒的粘度以及粉末颗粒的大小。全文摘自:(https://www.doczj.com/doc/b815249864.html,)中国涂装设备网。为了使流动效果最佳,熔融聚结应当尽可能快地完成,以便有较长时间来完成流平阶段。固化剂的使用
缩短了可供流动和流平所需的时间,因而那些极为活性的粉末形成的涂膜常呈现桔皮。
影响涂膜流动和流平的关键因素是树脂的熔融粘度、体系的表面张力和膜厚。转而,熔融粘度尤其取决于固化温度、固化速度和升温速率。
以上提及的种种因素,连同粒径分布和膜厚,通常由所要求的涂膜性能、被涂物件和粉末施工条件等所决定。
粉末喷涂时流动和流平的动力来自体系的表面张力,这一点前面也曾经提到。该作用力同施加到涂膜上的分子间引力相反,其结果导致如熔融粘度越高,则对抗流动和流平的阻力越大。因此,表面张力和分子间引力之间的差值大小决定着涂膜流平的程度。
对于流动性很好的涂料，显然,该体系的表面张力应尽可能高,且熔融粘度尽可能低。这些可通过加入能提高体系表面张力的助剂和使用低分子量低熔点的树脂来实现。
根据以上条件制备的涂料能具有极好的流动性,但是由于其高的表面张力会导致缩孔,同时由于较低的熔融粘度会产生流挂,且边角涂覆性差。实际工作中,体系的表面张力和熔融粘度都控制在特定范围内,这样可得到合格的涂膜表面外观。
表面张力和熔融粘度对涂膜流动的影响见图2。图中可以看到,太低的表面张力或太高的熔融粘度会阻止涂膜流动,导致涂膜流动性差,而表面张力太高时成膜过程中会出现缩孔。熔融粘度太低会使粉末的物理贮存稳定性变差,施工时边角涂覆性差,且施工于立面时产生流挂。
综上所述,很明显,得到的粉末涂料涂膜最后的表面状况、缺陷和不足(如桔皮,流动性差,缩孔,针孔等)是相互密切关联的,同时也被在成膜过程中参与相变的流变力所控制。
粉末颗粒大小分布状况也影响着涂膜的表面外观。颗粒越小,由于其热容较大颗粒的低,因此其熔化时间比大颗粒的短,聚结也较快,形成涂膜的表面外观较好。而大的粉末颗粒熔化时间比小颗粒的长,形成的涂膜就可能会产生桔皮效应。粉末静电施工方法(电晕放电或摩擦放电)也是导致桔皮形成的一个因素。
怎样减小或避免桔皮效应
促进流动和流平能减少或避免桔皮。体系使用较低的熔融粘度、固化过程中延长流平时间以及较高的表面张力可提高流动和流平性。控制表面张力梯度是减少桔皮的重要参数，同时还要控制涂膜表面的表面张力均匀,以获得最小的表面积。
实际工作中常使用流动促进剂或流平剂来改善涂膜外观,以消除桔皮、缩孔、针孔等表面缺陷。性能好的流动促进剂能降低熔融粘度,从而有助于熔融混合和颜
料分散,提高底材的润湿性，涂层的流动流平,有助于消除表面缺陷以及便于空气的释放。应考察流动改性剂用量与效果的关系。其用量不足会导致缩孔和桔皮,而用量过多又会导致失光、雾影,并产生对上层重涂附着力的问题。通常,流动改性剂在预混时加入。它们或做成树脂的母料(树脂和该添加剂的比为9/1～8/2),或者以粉末状吸附在无机载体上。粉末涂料中该添加剂的用量为0.5～1.5%(在以基料计算的有效聚合物中),但是在浓度较低时可能效果也不错。
流动改性剂中聚丙烯酸酯系树脂应用最广,如聚丙烯酸丁酯(“Acronal4F”)、丙烯酸乙酯-丙烯酸乙基己酯共聚物和丙烯酸丁酯-丙烯酸己酯共聚物等。它们可在浓度很宽的范围内使用。一般聚丙烯酸酯对表面张力影响很小,它们能有助于涂层形成比较恒定的均匀表面。同那些使表面张力降低的添加剂(如硅氧烷等)相比,它们不会降低表面张力,因此可用来加速流平。降低表面张力的添加剂包括表面活性剂、氟化烷基酯以及硅氧烷等。它们对加入量的多少非常敏感。安息香是一种脱气剂,也有降低表面张力的效果,被广泛用于改善粉末涂料涂膜的表面外观。
?涂层中有气泡
原因:粉末中含有挥发性的物质和水.,工件表面有水,压缩空气中有油或水方法:加强粉末的保管,防潮,烘干工件的表面水份.对压缩空气进行除油,除水
?涂层出现针孔,凹膜,涂层过厚,造成静电排斥,喷枪距工件太近,造成打火击穿,工件表面有油脂和水份,粉末含水量大,压缩空气中含有油或水,工件本身有针孔, ?涂层厚度不均
粉末喷涂速度不均,压缩空气不稳定,供粉装置流化效果不好,输送链的速度不稳.粉末受潮结困而导致的流化效果好.
?涂层流挂
涂层太厚,升温太快,固化温度太高,烘烤固化前涂层不均匀,
?涂层光泽不良,变色
粉末耐耐热性能差,固化温度过高或时间过长,喷粉与固化工序时间间隔太长,前处理脱质不净,供粉和喷粉系统,回收系统等清理不净,混入其它品种或颜色的粉末
影响涂膜施工质量的原因
粉末涂料静电喷涂涂层缺陷常见故障及解决办法
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 静电喷涂安全操作规程(通用 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
静电喷涂安全操作规程(通用版) 1、操作者必须经过安全培训后方可上岗。 2、上岗前正确穿戴工作服、工作鞋眼镜等防护用品。 3、喷涂前，检查全部设备，如电气线路的接头，喷枪的安装以及接地是否良好。 4、进出喷粉室必须清扫鞋底。 5、喷涂操作必须按顺序进行：首先启动空气压缩机；启动干燥机；放开干燥系统前总气阀；启动回收风机；加装喷涂粉末；打开喷涂机电源；调节供粉系统参数和静电参数；然后方可进行喷涂。 6、喷涂时禁止喷枪对准他人或自己身体的任何部位，避免静电伤人。 7、喷涂后的工件，不得用手和物件摸、碰。 8、不得用有油、有汗的手或物体去摸、擦拭预处理待喷的工件。
9、固化好的工件未冷却前，不得用有汗、有油、有污的手或工件去摸、擦。 10、工作完毕关闭电源、气源。下班之前关闭空压螺杆机并对储气罐进行放水。 云博创意设计 MzYunBo Creative Design Co., Ltd.
静电喷粉设备工作原理及设备组成 粉末涂料是无溶剂涂料，属于环保型涂料和绿色涂装工艺。由于粉末涂料的固化温度比较高、换色难、涂膜厚、装饰性差，一直发展较慢。近10年来，随着粉末涂料制作技术和涂装技术的进步，粉末涂料存在的缺点已得到一些解决，当今社会对环保的要求越来越高，粉末涂料取代溶剂型液态涂料是必然趋势。我国在家电、汽车零部件、建材等工业领域，应用粉末涂料已比较普及。北美、欧洲部分国家已将粉末涂料成功用于轿车车身的喷涂。 粉末涂装方法有多种，如流动床法、熔射法、静电流动床浸渍法、静电粉末振荡法、静电喷涂法，应用最广泛的是静电粉末喷涂法，以下只介绍这一种涂装方法。 一、工作原理 粉末涂料经静电粉末喷枪喷出后，在分散的同时使粉末粒子带负电荷，该粒子受气流及静电的吸引力作用，涂着到接地的、带正电荷的被涂物上，加热熔融固化成膜。 二、设备组成 静电粉末喷涂设备由喷涂室、排风系统、粉末回收装置、筛粉、供料器等组成。 喷粉室与溶剂型喷漆室相似，只是底部不同，底部形状应设计成不堆或局部少堆粉末的形状。为防止粉末从室体的出入口飞散到车间内，在喷粉室外侧设置外室，方便涂料装卸和清扫。 喷粉室排风的风速和换气量与作业环境、粉尘爆炸浓度下限及涂着效率等有关，需综合考虑。 排风口设在喷粉室下方，呈漏斗形，通过吸风管从侧面吸入回收装置。这种装置比较简单，仅用于小批量生产。在大批量生产的情况下，在喷粉室的下方应设振动、自动切板等，这样可以自动地、均匀地将粉送入回收装置。
粉末的回收装置有袋式过滤器、烧法过滤板及旋风分离器三种。前两种用得很少，以下只介旋风分离器。 旋风分离器的上部为圆筒形，下部为圆锥形。喷粉室内含有粉末的空气通过抽风机送到分离器上侧进风管，以切线方向进入旋风分离器，由于离心力的作用，使粉末下降在锥形底部被回收。旋风分离器进气口风速为20～25m/s，产生的离心力可分离出小于5μm的颗粒。 旋风分离器的性能与其结构有关，实践证明，圆锥的高度增加则回收效率提高。但圆锥高度为圆筒直径的2倍时回收效率不再提高。 在实际生产中，常用一种多单元小旋风分离器回收系统，即将许多小直径（6-9个）的旋风分离器并联在一起，组成一个整体。其回收效果要比处理同样气体的大旋风分离器好。但在设计时，一定要使众多的小旋风分离器气流均匀。 为了更好地提高回收效率，廊坊市鼎兴机械设备有限公司提供的喷粉设备采用小旋风二级回收。具体过程为：喷粉室内的粉末吸入旋风离心回收器中，经滤清器过滤，打入筛粉器中，然后落人集粉器内，当集粉器内的粉末达到一定量时，粉末感应器发出信号，通过高速抽粉泵，把粉末送入旋风离心器内，经小旋风离心分离，95%的粉末落入振动筛粉机，经筛粉后集中到流化床供粉器，自动循环使用。
焊接作业的职业危害与防 护示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
焊接作业的职业危害与防护示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 在安全技术中，将影响生产安全（如触电、易燃易爆 等）的因素称为危险因素，将影响人体健康的因素称为有 害因素。焊接过程中影响人体健康的有害因素，可分为物 理有害因素和化学有害因素两大类：物理有害因素有电焊 弧光、电磁波、热辐射及放射线等；化学有害因素有电焊 烟尘和有害气体等。本文论述这些有害因素造成的焊接职 业危害与防护对策。 一、贯彻《安全生产法》和《职业病防治法》，推动 焊接安全卫生防护工作走上法制化的道路 我国从20xx年5月1日开始施行《中华人民共和国职 业病防治法》，从20xx年11月1日开始施行《中华人民 共和国安全生产法》。现已形成以此两法为主体的职业安
全卫生法规体系。 1．严格执行两法，推动焊接职业防护工作走上法制化道路 《安全生产法》规定了生产经营单位必须遵守有关安全生产的法律、法规，加强安全生产管理和责任制度，完善安全生产条件，确保安全生产。规定从业人员享有对危险因素和应急措施的知情权，享有工伤保险和获得伤亡赔偿的权利。 《职业病防治法》适用于中华人民共和国领域内的职业病防治活动。规定本法所称职业病，是指企业、事业单位和个体经济组织（统称用人单位）的劳动者在职业活动中，因接触粉尘、放射性物质和其他有毒、有害物质等因素而引起的疾病。规定职业病目录由国务院卫生行政部门会同国务院劳动保障行政部门规定、调整并公布。 20xx年由卫生部和劳动保障部公布的我国法定职业病
操作规程编号：YTO-FS-PD338 喷塑安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
喷塑安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、喷粉室、喷枪、高压静电发生器、气路控制器及挂具必须有良好接地，不得用零线代替。 2、开启电源后，先打开回收风机开关，再开启高压发生器开关，调整气压，打开喷枪开始工作。 3、调整喷枪气压，使喷枪出粉均匀适量，气压应在工艺规定要求范围内，气压不宜过大。 4、机器运行中要定时加粉，以保证工作过程中供粉的连续和均匀，加粉量不得超过粉桶的2∕3。 5、定时清理供粉桶文丘里左侧粉管接头，检查是否有结块及异物，必须保证文丘里与粉管至喷枪出口的畅通。 6、定期清理挂具，以保证挂具与接地有良好的连接。 7、操作人员需要良好的接地，不得穿戴绝缘手套或绝缘橡胶鞋。 8、工作中人员枪头与工作距离不得小于10厘米，一般为10－15厘米为宜。 9、通电后喷枪不得对人。 10、保持室内环境卫生，做好工作前后拖地工作。
静电除焦控制柜检修作业指导书 1.危害辨识 1.1在测量各电器元件时要防止触电和短路。 1.2配电室要通风，防止有毒气体聚积造成中毒。 2.准备阶段 2.1物资：假负载一只（300w白炽灯）。 2.2工具：万用表、钳形表、扳手等电工常用工具一套。2.3人员： 2名。 2.4票证：《设备检修业许可证》。 2.5方案：根据以上内容制定详细检修方案。 2.6安全学习：根据检修方案，组织参与检修人员进行安全学习。 3.实施阶段 3.1分析无输出电压的原因 3.1.1第一种是整流变输出短路（比如塔内电极丝断掉后与
收尘极短路） 3.1.2另一种是控制柜无输出。 3.2确定故障的范围 3.2.1将旁边的另一台正常使用的控制柜退出，接入该回路中，并投入使用，如果显示有电压则表示我们要检修的控制柜是有故障的，如果输出还是无电压，则说明我们要检修的控制柜其控制的静电除焦变压器输出是短路的。 3.2.2如果确定为输出短路，则参照更换电极丝的检修方案检修。 3.3 控制柜无输出电压故障的修理 3.3.1在控制柜的输出上，拆掉原来变压器的输入，然后接入一个假负载（白炽灯泡）通电升压，如果灯泡由暗逐渐变亮，则可判断该控制柜反馈回路的元器件或者电压表及其线路有问题，此时将有问题的元件找出更换即可。 3.3.2如果升压时灯泡始终不亮，而且常规元件比如保险、接触器、按钮等元件都工作正常，那么对以下元件进行检查及判断：
a . 恒流源的变压器及其电容（股份片区） b. 反并联 可控硅整流的模块及移相控制器（ 813 片区） 3.3.3找出坏的元件并更换 3.3.4然后用假负载调试，直到正常。 3.3.5拆出假负载，接上整流变压器进线电源线及反馈线。 4.交接阶段 4.1清理线场，收拾好工具。 4.2通知操作人员检修结束。 4.3填写检修记录。 5.检修时间 5小时
电焊作业的职业危害因素 电焊作业的健康危害因素很多，一般可分为物理因素和化学因素两大类。前者有高温电弧光产生的紫外线、红外线等。后者为电焊气溶胶的各种成分，固态有各种金属铁、锰、铝、铬、铅、镍、放射性原素等，气相部分有氧化锰、氟化氢、氮氧化物等气体。高温、震动、噪声则不是很明显。 电焊气溶胶的分散度极高，生物活性明显高于其它粉尘。焊条、焊接方式不同，电焊气溶胶的组成变化也很大，生物活性也不同；生物活性还与电焊烟尘溶解度、新鲜度有关。 电焊作业对工人健康有多方面的损害，都是不可以忽视的。 电焊作业对焊工尘肺及肺功能的影响。电弧焊接时，焊条中的焊芯、药皮和母材金属在电弧高温下熔化、蒸发、氧化、凝集，产生大量金属氧化物及其它物质的烟尘，长期吸入可引起焊工尘肺。电焊工尘肺一般发生在密闭、通风不良的作业条件下，发病工龄平均为18年左右。肺通气功能测定表明，接触电焊尘可引起电焊工一定程度的肺通气功能损伤，肺通气功能指标明显降低；吸烟因素与接尘因素对电焊工的肺通气功能可能产生协同作用；电焊工的肺通气功能损伤有随接尘工龄的延长而加重的趋势。 电焊中，锰中毒是很常见的。各种焊件和焊条中均含有数量不等的锰，一般焊芯中的含锰量很低，只有0.3~0.6%左右。为了提高机械强度，耐磨、抗腐蚀等性能，使用含锰焊条时，含锰量可高达23%。在通风不良场所，如船舱、锅炉或密闭容器内施焊，长期吸入含锰的烟尘可发生锰中毒，可检查出血锰、尿锰升高，神经行为功能改变，发锰测定亦可作为锰中毒早期筛检指标。
电焊可引起多种疾病。电焊烟尘也称焊工热，是金属烟热的一种，由吸入金属氧化物所致的以骤起体温升高和外周血白细胞计数增多为主要表现的全身性疾病，常在接触金属氧化物烟后6~12小时内发病，有头晕、乏力、胸闷、气急、肌肉关节酸痛等症状，随后伴有发热，白细胞增多，重者有畏寒、寒颤等。 电焊对神经系统也有很大影响。大量研究表明，电焊作业存在与职业接触有关的神经生理、神经心理、神经行为异常，与电焊烟尘中锰、铝、铅等有密不可分的联系。采用测试结果表明，行为功能总分与尿锰存在负相关，提示神经行为功能的变化可作为预防锰中毒的早期指标之一。国外研究报告中，有电焊作业工人行为功能总分反而较对照组升高的报告，作者分析可能是工人健康效应和工作相关技能训练效应所致。电焊作业对工人副交感神经调查功能的影响也有报道。国外尚有报道帕金森综合症在电焊工人群中发病年龄明显提前（平均46岁，对照组63岁），提示电焊作业是帕金森氏综合症的危险因素之一。 电焊对眼睛和皮肤的损害可引发肿瘤。紫外线（UVR）和红外线（IFR）对眼睛和皮肤的损伤是电焊作业职业损害的一个重要方面。电焊工眼部患疾明显增多，常有报道，表现为电光性眼炎、慢性睑缘炎、结膜炎、晶体浑浊等，并且慢性睑缘炎、结膜炎患病率有随工龄增加而增高的趋势。过量URV暴露的主损害为光敏性角膜炎，电焊工白内障与红外线接触有关。国外最近的研究表明，工人接触过量URV 会有发生非黑色素细胞皮肤癌和其它诸如眼恶性黑色素瘤等慢性疾病的危险。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 油漆喷涂安全操作规程(通用版)
油漆喷涂安全操作规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 目的：实现安全生产。 适应范围：适应于油漆涂装生产车间或单位。 主要内容： A、操作者必须了解油漆性能及其危害性。 一、油漆主要危害物质为甲苯、二甲苯； 二、健康的危害和环境的影响 1.侵入途径：吸入、食入、溅入经皮肤吸收； 2.健康危害：对皮肤、粘膜有刺激性，对神经系统有麻醉的作用； 3.急性中毒：短时间内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、意识模糊。重症者有躁动、抽搐、昏迷等现象； 4.慢性中毒：长期接触可发生神经衰弱综合症，肝肿大、肺气肿、皮炎、皮肤干燥等。 5.危险特性：易燃，其蒸汽与空气可形成爆炸性混合物，遇明火、
高热极易燃烧爆炸。与氧化剂能发生强烈反应，流速过快极易产生和积聚静电。其蒸汽比空气重，能在较低处扩散到相当远的地方，遇明火会引起回燃。 B、应急处理处置方法 一、泄露应急处理 迅速撤离泄露污染区人员至安全区，并进行隔离，严格限制出入。切断火源或电源。建议应急处理人员佩带自给式呼吸器，穿消防防护服，尽可能切断泄露源，防止进入下水道、排洪沟等限制性空间。小量泄露：用活性炭或其它惰性材料吸收。也可以用不燃性分散剂制成的乳液刷洗，洗液稀释后放入废水系统。大量泄露：构筑围堰或挖坑收容；用泡沫覆盖，降低蒸汽灾害。用防爆泵传达移至专用收集器内，回收或转运至废弃物处理场所处置。如果有大量甲苯洒在地上，应立即用沙土、泥块阻断液体的蔓延；如倾倒在水里，应立即筑坝切断受污染的水体的流动或用围栏阻断甲苯的蔓延扩散；如甲苯洒在土壤里应立即收集被污染土壤，迅速转移到安全地带任其挥发。事故现场加强通风、蒸发残液、排除蒸汽。 二、防护措施 呼吸系统防护：空气中浓度超标时，应该佩戴自吸过滤式防毒面
粉末静电喷涂工艺技术介绍及操作流程 粉末涂装是近代涂装工业领域的一项新技术、新工艺，也是我国重点推广的新技术之一，应用于家电产品及其它领域，优越性十分明显。粉末涂装是高防护、高装饰的涂装方法，要得到满意的涂装效果，就必须对影响涂装效果的因素加以控制。作为粉末涂料的操作施工人员，如果对涂装过程中易产生的弊病知识了解不够，将无法生产出合格产品或一出现问题就手足无措、无从下手。 一、粉末涂料的优越性 粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。 粉末涂料施工与传统的油漆施工相比较，有如下优点： 1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。 2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。 3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。 4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。 5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。 6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。 7、粉末涂料固化后的外观丰满度高，色泽柔和，令油漆类液态涂料经固化后的外观效果望尘莫及。 8、粉末涂料由于不含溶剂，固化过程中不易形成针孔和气泡，而液态涂料由于存在挥发性溶剂和稀释剂，固化过程中易生成针孔和气泡。 9、粉末涂料便于运输，不会渗漏和挥发，而液态涂料运输则很不方便，易渗漏和挥发，甚至可能燃烧爆炸。
氧表与静电除焦塔联锁操作规程 一、原理和作用： 本装置是通过氧分析仪的高限报警常开触点闭合后，使静电除焦器控制柜中间继电器形成闭合回路，继电器动作后使自保回路失电，从而主电路跳闸，预防因半水煤气氧过高进入静电除焦塔后，造成爆炸事故的发生。 二、日常维护和操作规程： 2.1要保持氧分析仪分析气畅通，流量在300ml左右。 2.2定期更换氧分析仪预处理气药品，定期校验仪表，定期模拟运行联锁装置是否灵敏可 靠。 2.3当更换药品或校验时，先通知变换岗位操作人员停下静电除焦器，同时也通知造气岗 位操作人员注意，再进行更换或校验，等到氧显示恢复正常后，再开上静电除焦联锁使用。 2.4氧表高限报警设为0.8％，当氧表显示报警时，要立刻检查引起氧高的相关工艺设备。 等到故障排除后，再把静电除焦投入使用。 2.5在正常使用中，严禁按下联锁开关解除联锁。 气柜高度高低限报警操作规程 一、工作原理和作用： 气柜高度表是在气柜顶部设有一个装满水的不锈钢桶，用氧气管导压接到安装在气柜零位平台的压力变送器上，随着气柜上下浮动，水压也随着变化，变送器检测到的压力也随着改变，通过内部电子电路处理，输送一个标准的4---20 mA电流信号到二次表处理后，显示气柜的实际高低。作用是除了实时监控气柜的高度外，通过高低限报警可预防因气柜过低时，造成抽憋气柜或过高时造成气柜脱轨、吹翻等恶性事故发生。 二、操作说明： 1、气柜顶部的水桶必须保持有水，否则仪表显示会有误差。 2、二次表设有高低限报警，低限报警设为2500m3；高限报警设为4500m3。 3、当低限报警时，脱硫操作工要及时减量，并按减量铃通知压缩和造气岗位，当高限 报警时，造气岗位要及时停部分炉配合，严格控制在规定的工艺指标范围。 红外线分析仪操作规程 一、使用前，要预先通电预热8小时以上。 二、被测气要通过除尘、除水处理后方可进入仪器测量。 三、校零点和满度后才能通上测量气，测量气的流量保持300ml/min 四、每4个小时给气水分离器排污一次。 五、根据仪器的稳定性，定期校验。 液位计的操作规程 一、玻璃液位计 1.1玻璃液位计在安装时要有防爆挡板。 1.2要保证气、液相阀畅通；排污阀密封良好。 1.3保持玻璃表面明亮。 1.4每班排污一次。排污时，先关液相阀，打开排污阀，从上往下冲洗2分钟，再打开
编号：CZ-GC-02765 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 静电喷粉工安全操作规程 Safety operation procedures for electrostatic duster
静电喷粉工安全操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1.喷粉前检查全部设备,如电气线路的接头,喷枪的安装以及接地线是否良好。 2.喷涂前,应先开烘干炉升温预热,打开喷涂室抽风机。 3.高压电缆应与其它电力线保持500毫米以上的距离,以防击穿放电。 4.将高压发生器各开关全部板倒“关”的位置,然后把电压发生器上的总电源开关,先扳220伏电压的电源开关,绿灯亮后再扳到380伏电压的电源开关30分钟,此时启动高压按钮,红灯亮后,逐步调升电压到所需高压。 5.在静电喷涂时,操作者不得离开工作地点,不准随意接近静电喷枪。 6.静电喷涂室内严禁明火,非工作人员不准进入喷涂室周围,应备有消防设备。
7.禁止在强电场电传递物件,在工作时,操作者不要接触绝缘物及用品。 8.喷嘴与工件的距离不得小于150毫米。 9.在加漆、换漆、观察工件漆面、喷枪有噪音。 电气设备出故障或工作完毕时,必须立即切断电源,用接地棒放电。 这里填写您的公司名字 Fill In Your Business Name Here
喷粉工艺 静电粉末喷涂 这是粉末涂装中目前发展最快的一种重要施工工艺。 1）基本原理 在喷枪与工件之间形成一个高压电晕放电电场，当粉末粒子由喷枪口喷出经过放电区时，便补集了大量的电子，成为带负电的微粒，在静电吸引的作用下，被吸附到带正电荷的工件上去。当粉末附着到一定厚度时，则会发生“同性相斥”的作用，不能再吸附粉末，从而使各部分的粉层厚度均匀，然后经加 温烘烤固化后粉层流平成为均匀的膜层。 2）粉末静电喷涂工艺流程 典型的粉末静电喷涂工艺流程如下：上件→脱脂→清洗→去锈→清洗→磷化→清洗→钝化→粉 末静电喷涂→固化→冷却→下件 3）影响粉末静电喷涂质量的主要因素 粉末静电喷涂中，影响喷涂质量因素除了工件表面前处理质量的好坏以外，还有喷涂时间、喷枪的形式、喷涂电压、喷粉量、粉末导电率、粉末粒度、粉末粒度、粉末和空气混合物的速度梯度等。 1、粉末的电阻率 粉末的电阻率在1010～1016欧姆/厘米较为理想，电阻率过低易产生粉末在分散，电阻率过高 会影响涂层厚度。 2、喷粉量 在喷涂开始阶段，喷粉量的大小对膜厚有一定的影响，一般喷粉量小，沉积率高。喷粉量一般 控制在50克／分到1000克／分范围内。 3、粉末和空气混合物的速度和梯度 速度梯度是喷枪出口处的粉末空气混合物的速度与喷涂距离之比，在一定喷涂时间内，随着喷 涂梯度的增大膜厚将减小。 4、喷涂距离 喷涂距离是拒制膜层厚的一个主要参数.一般控制在距工件10~25厘米,多由喷枪形式来决定. 5、喷涂时间 喷涂时间与喷涂电压、喷涂距离、喷涂量等几项参数是相互影响当喷涂时间增加及喷涂距离很大时，喷涂电压对膜厚极限值的影响减小。随着喷粉时间的增加，喷粉量对膜厚的增长率的影响显著减小。 4）水分散粉末涂装 水分散粉末涂料是将粉末涂料稳定的分散与水介质中，它兼具水性涂料与粉末涂料的优点，在工艺上可以使用包括浸、刷、喷、静电涂装在内的一切常规手段。 粉末静电喷涂设备的组成和结构
预脱硫操作规程 一、适用范围 本操作规程适用于20万吨醋酸生产预脱硫岗位 二、岗位任务 1、除去水煤气中的部分粉尘、煤焦油等杂质。 2、用脱硫液吸收来自气柜水煤气中的硫化氢，COS等使水煤气得到净化。 3、吸收硫化氢后的脱硫液再生，循环使用。 4、再生出的硫泡沫经分离，熔融精制成硫磺。 5、根据生产要求，调节罗茨风机气量，以便均衡生产负荷。 三、岗位职责 1、负责本岗位设备、管线、仪表、电器设施的操作、维护保养。 2、在值班期间，坚守岗位，认真操作按时真写记录表。 3、在值班期间，接受值班长的领导，对生产中出现的问题应及时向值班长或有关领导汇报。 4、负责保管好本岗位的工器具及防护器材，做到文明生产。 四、工艺指标 见附表 五、工艺原理 5.1 静电除体焦系统工作原理 静电除焦器通入水煤气后，气体中的焦油微粒、漂尘、水雾等杂质，在同心圆式的沉淀极板与电晕极层之间形成的高压静电电场中，受电荷阶跃极谱法晕效应电场风的作用及静电凝聚共同作用，快速与电晕区中的立体电离离子结合而带上负电，向带正电的沉淀极板快带驱进，到达沉淀极板后，负电性被复合中和，然后靠自身残余静电的吸引力和分子凝聚力，吸附在沉极板上，靠自居身的重力随水雾形成的水膜一道自然下流至塔低部，最后从定时打开的排污孔排出系统外，从而完成了静电除焦油的整个净化过程。 5.2 脱除硫化氢原理 工艺气体经过保护剂和水解剂将气体中的COS转化为H2S后采用栲胶脱硫工艺。栲胶脱硫是利用碱性栲胶水溶液从水煤气中脱除硫化氢。碱、栲胶、五氧化二矾组成脱硫液。其反应机理如下： ⑴碱性栲胶水溶液从煤气中吸收硫化氢的反应 Na2CO3+H2S=NaHCO3+NaHS ⑵NaHS与偏矾酸钠反应生成焦矾酸钠 2NaHS+4NaVO3=Na2V4O9+4NaOH+2S↓ ⑶Na2V4O9氧化生成偏矾酸钠 Na2V4O9+2栲胶（气化态）+2NaOH →4NaVO3+2栲胶（还原态） ⑷还原态栲胶的氧化 栲胶（还原态）+O2 =====栲胶（氧化态）+H2O 5.3 熔硫釜工作原理。 熔硫釜是夹套结构，外层通入蒸汽，加热内层的硫泡沫，硫泡沫被加热至130℃，熔化为硫磺熔体，流到槽内冷却成型。 5.4 罗茨风机的工作原理 罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由 2 个叶轮进行 3 次吸、排气。与二叶型相比，气体脉动性小，振动也小，噪声低。风机 2 根轴上的叶轮与椭圆形壳体内孔面，叶轮端面和风机前后端盖之间及风机叶轮之间者始终保持微小的间隙，在同步齿轮的带动下风从风机进风口沿壳体内壁输送到排出的一侧。
粉末静电喷涂操作 (应知应会基本常识) 第一节粉末涂料的优越性 粉末涂料是一种粉状不含液态溶剂及稀释剂的新型涂装材料。由于其高装饰、重防腐性、粉末可回收利用，无有机溶剂对环境的污染等特点决定了其广泛的应用空间。 粉末涂料施工与传统的油漆施工相比较，有如下优点： 1、粉末涂料是一种不含溶剂的涂料，这就决定了不需要把主要成膜物质及辅助成膜的物质、添充料及颜料都溶于有机溶剂中，解决了某些有机溶剂无法溶解的高分子成膜物质均可作为涂料使用的难题。而许多难被溶剂溶解的高分子物质却是防腐及装饰性涂料必可少的中坚力量。 2、粉末涂料因不含易挥发的有机溶剂，不易燃烧爆炸，只要防止粉尘积聚过多就可解决着火爆炸的隐患，这一点油漆等易燃的溶剂性涂料却无法克服。 3、由于粉末涂料本身不含有机溶剂，施工操作及制粉过程中无刺激性气味，不但可防止环境被污染和破坏，而且对操作者本人的身心健康大为有益。 4、油漆类液态涂料施工过程中的利用率仅达到50%—60%。而粉末涂料一次上粉率约为70%—80%（受工件形状等因素影响），其余粉末可二次回收利用，利用率在90%—98%。 5、油漆类液态涂料施工过程中必须加入30%—50%的稀释剂，而这些稀释剂的作用只是调整粘稠度，并不是固化成膜的必须成份，回化过程中又挥发掉了。不但污染环境，而且做了大量无用功，浪费了原料，提高了生产成本；粉末涂料施工过程中则根本不需要这类稀释剂。 6、油漆类液态涂料的厚度一般为15—30μm，而粉末涂料一次涂装便可达到60—150μm之间，可一次涂装达到要求厚度，减少劳动强度，适合自动化流水线生产操作。 7、粉末涂料固化后的外观丰满度高，色泽柔和，令油漆类液态涂料经固化后的外观效果望尘莫及。 8、粉末涂料由于不含溶剂，固化过程中不易形成针孔和气泡，而液态涂料由于存在挥发性溶剂和稀释剂，固化过程中易生成针孔和气泡。 9、粉末涂料便于运输，不会渗漏和挥发，而液态涂料运输则很不方便，易渗漏和挥发，甚至可能燃烧爆炸。 10、粉末涂料的防腐装饰性好，生产综合成本低，油漆类液态涂料则无法与之相媲美。 正是由于上述诸多液态涂料所不具备的优点，粉末涂料在近二十年来在中国大地呈现欣欣向荣、蒸蒸日上的局面。但从科学的角度去分析，任何事物都有优点也有不足之处。粉末涂料在使用过程中仍存在换色困难、生产设备复杂、必须高温固化等缺点。这正是从事涂装行业的广大同仁需通过不断努力攻克的难题。 粉末涂料真正应用到工业和生产中在我国只有二十几年的历史，目前在生产工艺和施工应用方面均已趋于成熟。进入八十年代后期，在国内和国外掀起了一股“粉末热”，尤其在我国，近几年的粉末涂料年增长率曾超过25%，这在涂料史上是罕见的。国外先进工业国家由于起步早，基础好，目前以年增长率10—15%的速度增长。两相比较，我国有着广阔的市场需求。就目前市场产品，大到冰箱、洗衣机、防盗门，小到五金制品，无一不与静电粉末喷涂有着不解之源。这足以预示我国粉末涂料行业发展的灿烂前景。 第二节喷涂施工过程中的主要设备及性能
一、前言： 在美国于1955年开始采用圆盘型自动静电涂装系统用于枪托、马桶座垫、椅子、床的零件等木制品涂装。在日本也于1966年开始使用升降机式圆盘型用于木制电视机共鸣箱的聚酯树脂涂料涂装。然后普及用于餐椅的酸硬化醇酸树脂(AMI-NOALKYDRESIN)涂料涂装、网球拍的真漆(腊卡)涂装等量产品涂装用圆盘型涂装机，现在估计约有200家工厂采用静电涂装系统，而成为量产木制品涂装 的主流。由于静电涂装能大幅度节用涂料，可大大地减低制品成，在1945年则实用于金属制品的涂装，于1951年开发钟型，1953年则开发圆盘型涂装机，而在下记工业领域内普及静电涂装系统。即家用电气用品、汽车及其零件、机车及其零件、脚踏车及其零件、钢制家具、事务用器、 农业用机器、建材(金属门窗框及门扉)、护轨、高压瓦斯容器、仪表壳等。除了如此静电涂装被 采用多方面金属制品外，也适用于丙烯睛一丁二烯一苯乙烯树脂(ABS树脂)等各种树脂零件。可说静电涂装视为代表性工业涂装的一种方法。更且最近数年来开发普及超高速回转的圆盘型及钟型 涂装机，由于这些机器具有高能力，所以也被采用于超高级耳漆涂装。 二、静电涂装的原理与静电涂装机的分类。 (一)静电涂装的原理 静电涂装乃是以接地被涂物为正电极，涂料雾化装装置为负电极，并将涂料雾化装置带高负电压，在二极间制成静电界，使雾化涂料粒子带负电，使涂料有效地被吸着于相反电极的被物面上的方 法谓之静电涂装。那么为什么将被涂物作为正极而涂料雾化装置作成负极呢?乃因此相反时，其转移为火花放电较难而安全的缘故。为了实施静电涂装，被涂物的接地乃是重要必须条件，那被涂 物必须为电气的良导体。木材通常被认为电气不良导体，但其含水率为8%以上时，则可实行静电涂装，而经验上也被确认。此乃因于通常的静电涂装，在正负二极间所流的电流值为20~50微安 培(MICRO-AMPERE)，非常小，所以虽然是如木材般，电阻值较大的物体也可以实施静电涂装。惟 在日本，冬季干燥期，木材含水率会降低至8%以下，因此涂料附着量显著地降低。如此场合，则使用水蒸气室通过木材，提高木材表面的含水率也为有效方法。 (二)静电涂装机的分类 1.依涂料雾化方式分类 从前则分类为静电雾化方式与机械的雾化方式之二种。所谓静电雾乃是如前述圆盘型，涂料带高 压电而供给至圆盘中心，然后圆盘回转所产生离心力在圆盘表面扩展形成薄膜，而在圆盘缘边从 液丝变成漆雾的方式谓之。另一机械的雾化则涂料的方式。不过因最近发明小径超高速圆盘或钟，所以依涂料的雾化方式的分类稍变复杂，笔者试图如下分类。则 (1)静电雾化方式(低速回转雾化头型、刀刃式雾化头型)。 (2)离心力雾化方式(超高速回转雾化头型)。
合格的操作人员应具备的条件： 1、具有责任心和敬业精神； 2、懂得工艺流程、熟悉操作规程； 3、能够了解本岗位各设备的名称、性质和用途，并且能够熟练操作和处理突发事故，做到“四懂”、“三会”； 4、坚守岗位，并能够积极遵守劳动纪律。 “四懂”：懂结构、懂原理、懂性能、懂用途。 “三会”：会作用、会维修、会排除故障。 工艺指标： 2、循环水、循环油的温度和压力： （1）循环水压＞0.08Mpa，上水温度＜32℃。 （2）循环油压0.19~0.29Mpa，循环油温度＜40℃。 3、高压注油器注油量为25~40滴/分。 4、主机电压≤6千伏，电流≤73A，主机温度80~90℃。 5、气柜贮气界限≥400m3。 6、液位：循环油油位1/2~2/3处，高压注油器油位1/2~2/3处。 7、油水分离器：低压每半小时排污一次，高压每小时排污一次。 8、压缩机二段出口压力≤0.95Mpa，五段出口压力≤15.0Mpa， 六段出口压力≤31.4Mpa，每违标一次罚款10元。 9、压缩机各段排污每小时一次，少一次罚款5元；油水阀常开，发现一次罚款10元。 工艺流程： 脱硫（半水煤气）→静电除焦→1进总管→1进阀→1段缸→冷排→油水分离器→2段缸→2出阀→2出总管→去变换； 碳化、精脱硫（碳化气）→气体分离器→3进总管→3进阀→3段缸→冷排→油水分离器→4段缸→冷排→油水分离器→5段缸→冷排→油水分离器→5出阀→5出总管→甲醇（精炼）；精炼（精炼气）→6进总管→6进阀→6段缸→冷排→油水分离器→6出阀→6出总管→合成。 氮氢气压缩机的型号4M8（3A）-36/320各代表什么意思？ 4代表列数，M代表型式，8代表活塞力值，3A代表变换次数，36代表每分钟的打气量，320代表最终排气压力。
汽车焊接作业危险因素及有害因素分析1．火灾与爆炸 在气焊气割作业中，通常使用电石、乙炔、液化石油气、氧气 等作为主要能源，这些物品属可燃易爆危险物品；同时又使用各种 压力容器，如氧气瓶、乙炔发生器、乙炔瓶和液化石油气瓶。在焊 割作业过程中，无论电焊还是气焊，由于采用明火作业，都会产生 炽热的金属火星。在一些特殊的焊接作业中，如容器和管道的焊接，若未采取置换、冲洗、吹除等消除残留物的措施，对焊接作业现场、周围没有进行检查和消除易燃物品，在电弧焊接作业中的线路短路，过载运行，导线接触不良，松脱等，这些因素很容易构成火灾、爆 炸的条件，从而导致相应伤亡事故的发生。 2．灼烫 焊接过程中，产生大量的金属熔渣四处飞溅，是造成烧伤和烫 伤事故的主要热源。若焊工没有按规定穿戴好工作服和劳动防护用品，很容易造成灼烫事故。
3．触电 触电是发生在电焊作业中的主要事故。在焊接过程中当手或身体的某部位接触到焊钳的带电部分；在接线或调节电焊设备时，碰到接线柱、极板；在登高焊接时触及或靠近高压电网等都会发生直接触电事故。而在以下情况下则易发生间接触电事故。 ①电焊设备漏电，人体触及带电壳体。 ②电焊变压器的一次绕组与二次绕组之间绝缘损坏，错接变压器线，将二次绕组接到电网中去。 ③触及损坏的电缆、胶木闸合、开关等。 4．高处坠落
由于焊接作业操作的特殊性，当从事登高作业的焊接时，若违 反高处作业安全操作规程或没有穿戴完好的个人防护用品等，就容 易发生高处坠落伤亡事故。 5．机械伤害 在焊接过程中，由于经常要移动和翻转笨重的焊件，或者躺卧 在金属结构、机器设备下面进行仰焊操作，或者在虽停止运转但未 注意切断电源的机器里面进行焊接，这些工件、运动的机械等都容 易导致压、挤、砸等伤害事故。 6．急性中毒 在焊接与气割作业时会产生某些有毒有害气体和金属烟尘，还 会遇到来自容器和管道里的生产性毒物与有害气体；焊接有涂层的 焊件时，涂层物质会在高温下蒸发、裂解形成有毒气体和有毒蒸气；在作业空间较小的容器、管道或通风不良的车间作业时，有害气体 和金属烟尘聚集的浓度较高等。都容易发生急性中毒事故。
操作规程编号：YTO-FS-PD109 喷涂岗位安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
精品规程范本 编号：YTO-FS-PD109 2 / 2 喷涂岗位安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 a.穿戴好劳动保护用品，防止烫伤。 b.配置喷涂料时，注意不要让包装袋掉入搅拌罐内。 c.处理铜液灌住顶杆时，要向控制室报警，并锁定圆盘。 d.对不能及时处理的铜模，要在铜摸内放置顶杆作记号，以防浇铸。 e.烘烤烧嘴在使用前要进行检查，禁止使用破损的气管。 f.烘烤结束后，要将烧嘴放置好，防止高温烧坏气管。 g.烧嘴点火时，不能将烧嘴头指向人，不得放入流槽内集中点火。 h.在烧出铜口时，不得制作流槽。 i.制作流槽时，严禁在流槽内拌料制作。 j.清理电子秤周围的冷铜时，要有人在旁边指挥。在捆绑冷铜时，决不能手未抽出就起吊。 该位置可输入公司/组织对应的名字地址 The Name Of The Organization Can Be Entered In This Location
静电喷涂设备安全操作规程 编制： 校对： 批准： 表面处理分厂 2016年11月 静电喷涂设备安全操作规程 1、范围 本规程分析了静电喷涂设备在操作过程中的危险因素，规定了安全操作要领及应急措施等技术要求。 本规程适用于分厂静电喷涂设备实际操作过程中的安全作业。 2、危险因素分析 2.1?操作前不按照设备点检表进行检查，设备接地不牢靠，在操作中易引发触电事故。 2.2?操作者没有佩戴防尘头盔，喷粉过程中吸入粉尘微粒，损害身体健康。 2.3操作者没有穿工作防护服，易被静电引起火灾和爆炸。? 3、安全操作规程 操作设备的人员必须是经过专业培训合格后方可上岗操作，否则不得擅自独立操作，操作前按规定佩戴好防护用品。 3.1静电喷涂前 3.1.1操作者必须穿戴好防护用品，不应戴手套及金属饰物，否则禁止操作。
3.1.2先检查设备的电、气线路接头是否有破损或漏气，确认工件、静电喷涂设备所有组件（除雾化头）接地线是否良好。 3.1.3检查各种调节阀是否清洁，且必须可调。 3.1.4检查压缩空气源的干洁度，是否保证施工工作要求，即无油、无水、无异物。 涂前先打开喷涂间排风系统，排风系统损坏时严禁喷涂，防止开动设备时粉尘过大。 3.1.6喷粉操作应在排风机启动3分钟后，方可开启高压静电发生器和喷粉装置。 3.2静电喷涂中 3.2.1在静电喷涂时，操作者不得离开喷涂间，不准随意接近静电喷枪。 3.2.2禁止在强电场内传递物件，在喷涂时，操作者不要接触绝缘物及用品。 3.2.5喷枪在整个施工或间隙中，必须采用专用挂钩挂放，严禁随处搁放。 3.2.6根据工件大小形状，调整好静电电压输出粉量及喷枪角度进行喷涂。 3.2.7、喷涂中设备如出现故障，应立即切断电源并及时通知设备维修人员进行维修，并做 好相应的记录（包括维修时间、维修内容、更换零配件型号及规格）。 3.3静电喷涂后 4设备维护 4.1 以下设备、部件和规定指标应作定期检查并做记录。检查是否正常及符合有关规定：a）风机抽风量、喷涂间内粉末浓度、喷涂间开口断面风速、粉尘排放浓度； b）应及时清除作业区地面、设备、管道、墙壁上沉积的粉末，以防形成悬浮状粉气混合物；c）当出现喷粉室开口断面风速低于最小设计风速、风机故障、回收供粉系统堵塞、高压系统故障、漏粉跑粉等非正常状态时，应停止作业，待故障排除后方可继续作业； d）设备器具检查和积粉清理周期见附表。
静电除焦操作规程 1静电除焦的结构组成 本体由筒体，放电极（电晕极），吸捕极（沉淀极）组成。 2工作原理 高压直流电源产生的负高压，接入电晕极（阴极），它与沉淀极（阳极）之间产生电场，电场强度超过一定极限后在阴阳两级间即产生电晕放电。此时流经电场区的气体发生电离，产生大量的离子和电子。周围可听见强烈的电磁风声，光线暗时可见紫兰色电晕。通过电场的煤气中的焦油，粉尘，水雾等粒子与离子或电子结合而荷电，在电场力的作用下向两极运动。由于电子质量小，运动速度快，空间分布广，所以主要是荷负电的粒子向沉淀极运动。到达沉淀极板中和后，依靠残存的静电引力和分子间凝聚力首先吸附于沉淀极，而后靠自身重力沿极板下落，通过焦油出口排出。 3静电除焦技术特性表 表一
4 静电除焦的操作 4.1 开停机 4.4.1 开机 1）确认静电除焦内无爆炸性混合气体，确认静电除焦塔体上无人作业。 2）请电工将静电除焦控制柜的电送上。 3）将“电流极限”旋钮调至最小，按“开关”键开静电除焦，观察“初级电压”、“整流电压”是否正常。（初级电压在280V左右，整流电压在 20KV左右）。 4）调节“电流极限”旋钮缓慢加“整流电压”、“整流电流”，将后静电除焦电压控制在55KV左右，电流350mA左右，前静电除焦控制在42KV 左右，电流360mA左右，若电流波动大（放电）或电流过高可适当调 低电压。注意整流电压不得超过60KV，以防损坏设备。 5）根据电流、电压进行适当调整，尽量将电流、电压放大最大值工作。 4.1.2停机 将“电流极限”旋钮调至最小，按“开关”键停，紧急情况可在DCS操作界面停机后将“电流极限”关小。 4.2静电除焦的操作要点 4.2.1 保证瓷瓶温度在指标范围内90~110℃； 4.1.2 当半水煤气O2≥0.8％必须停运静电除焦，防止达到爆炸极限产生爆炸； 4.1.3生产波动大即气量波动较大时须紧停，防止电极丝摆动引起短路，熔断电极丝； 4.1.4 静电除焦间断冲洗一定要冲洗彻底，把焦油冲洗干净； 4.1.5 控制好除焦输出电压≤55KV，最大输出电流≤400mA（当电压＜30KV时必须立即对静电除焦进行吹煮）； 4.1.6 系统开车气量稳定后要及时开启静电除焦； 4.1.7 正常情况下静电除焦不能单纯的当作管道使用，当静电除焦停运后若两小
