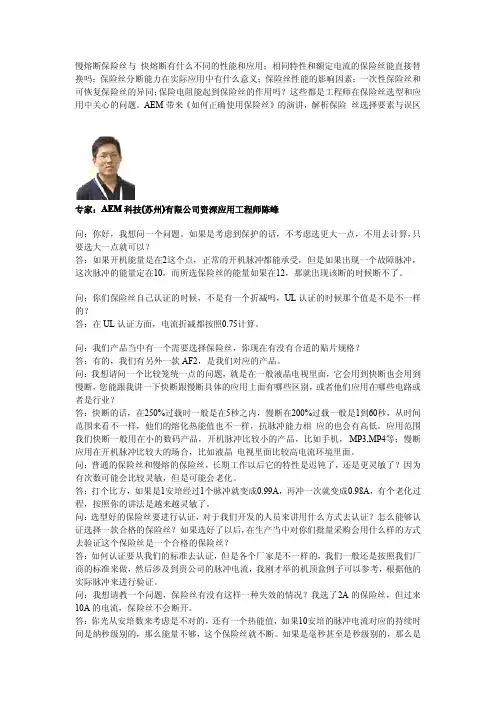

慢熔断保险丝与快熔断有什么不同的性能和应用；相同特性和额定电流的保险丝能直接替换吗；保险丝分断能力在实际应用中有什么意义；保险丝性能的影响因素；一次性保险丝和可恢复保险丝的异同；保险电阻能起到保险丝的作用吗？这些都是工程师在保险丝选型和应用中关心的问题。

AEM带来《如何正确使用保险丝》的演讲，解析保险丝选择要素与误区专家：AEM科技(苏州)有限公司资深应用工程师陈峰问：你好，我想问一个问题。

如果是考虑到保护的话，不考虑选更大一点，不用去计算，只要选大一点就可以？答：如果开机能量是在2这个点，正常的开机脉冲都能承受，但是如果出现一个故障脉冲，这次脉冲的能量定在10，而所选保险丝的能量如果在12，那就出现该断的时候断不了。

问：你们保险丝自己认证的时候，不是有一个折减吗，UL认证的时候那个值是不是不一样的？答：在UL认证方面，电流折减都按照0.75计算。

问：我们产品当中有一个需要选择保险丝，你现在有没有合适的贴片规格？答：有的，我们有另外一款AF2，是我们对应的产品。

问：我想请问一个比较笼统一点的问题，就是在一般液晶电视里面，它会用到快断也会用到慢断，您能跟我讲一下快断跟慢断具体的应用上面有哪些区别，或者他们应用在哪些电路或者是行业？答：快断的话，在250%过载时一般是在5秒之内，慢断在200%过载一般是1到60秒，从时间范围来看不一样，他们的熔化热能值也不一样，抗脉冲能力相应的也会有高低。

应用范围我们快断一般用在小的数码产品，开机脉冲比较小的产品，比如手机，MP3,MP4等；慢断应用在开机脉冲比较大的场合，比如液晶电视里面比较高电流环境里面。

问：普通的保险丝和慢熔的保险丝，长期工作以后它的特性是迟钝了，还是更灵敏了？因为有次数可能会比较灵敏，但是可能会老化。

答：打个比方，如果是1安培经过1个脉冲就变成0.99A，再冲一次就变成0.98A，有个老化过程，按照你的讲法是越来越灵敏了。

问：选型好的保险丝要进行认证，对于我们开发的人员来讲用什么方式去认证？怎么能够认证选择一款合格的保险丝？如果选好了以后，在生产当中对你们批量采购会用什么样的方式去验证这个保险丝是一个合格的保险丝？答：如何认证要从我们的标准去认证，但是各个厂家是不一样的，我们一般还是按照我们厂商的标准来做，然后涉及到贵公司的脉冲电流，我刚才举的机顶盒例子可以参考，根据他的实际脉冲来进行验证。

贴片自恢复保险丝的额定电压值是代表什么意思？
1、没有额定电压值，只有最大耐压值。

最大电压(V max):PPTC 自复保险丝能承受的最大工作电压。

2、以下是贴片自恢复保险丝需要了解的参数:
保持电流(I H):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。

触发电流(I T):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。

最大电压(V max):PPTC自复保险丝能承受的最大工作电压。

最大电流(I max):P35倍PTC自复保险丝能承受的最大电流。

动作时间(T trip):指定电流下的最大动作时间。

动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。

最小电阻(R min):25℃ 温度条件下最小零功率电阻。

最大电阻(R max):25℃ 温度条件下最大零功率电阻。

保持电流(I H):25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。

触发电流(I T):25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。

最大电压(V max):PPTC自复保险丝能承受的最大工作电压。

最大电流(I max):P35倍PTC自复保险丝能承受的最大电流。

动作时间(T trip):指定电流下的最大动作时间。

动作功率(Pd typ):25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。

最小电阻(R min):25℃ 温度条件下最小零功率电阻。

最大电阻(R max):25℃ 温度条件下最大零功率电阻。

本文由踏歌电子(/ )撰写编辑，如有转载，请注明出处。

© 2015 Littelfuse, Inc.Specifications are subject to change without notice. Revised: 02/23/15The 1206L Series PTC provides surface mount overcurrent protection for applications where space is at a premium and resettable protection is desired.Electrical CharacteristicsI hold = Hold current: maximum current device will pass without tripping in 20°C still air. I trip = Trip current: minimum current at which the device will trip in 20°C still air.V max = Maximum voltage device can withstand without damage at rated current (I max) I max = Maximum fault current device can withstand without damage at rated voltage (V max )P d = Power dissipated from device when in the tripped state at 20°C still air.R min = Minimum resistance of device in initial (un-soldered) state.R typ = Typical resistance of device in initial (un-soldered) state.R 1max =M aximum resistance of device at 20°C measured one hour after tripping or reflow soldering of 260°C for 20 sec.DescriptionAgency ApprovalsFeaturesApplications• R oHS compliant, lead-free and halogen-free • F ast response to fault currents • C ompact design saves board space• L ow resistance • L ow-profile • C ompatible with high temperature solders• U SB peripherals • D isk drives • C D-ROMs • P lug and play protection for motherboards and peripherals• M obile phones - battery and port protection • D isk drives • P DAs / digital cameras • G ame console port protectionCaution: Operation beyond the specified rating may result in damage and possible arcing and flame.1 Some older references to these devices may include “–C “ in the Part Number. The “–C “ should be omitted when placing new orders for the device.2 Part Number tested and complied with AEC-Q200.© 2015 Littelfuse, Inc. Specifications are subject to change without notice.Revised: 02/23/15T emperature Rerating Curve-40-30-20-100102030405060708010%30%50%70%90%110%130%150%170%Temperature (°C)PercentageofRatedCurrentAverage Time Current CurvesThe average time current curves and Temperature Rerating curve performance is affectedby a number or variables, and these curves provided as guidance only. Customer mustverify the performance in their application..12A.16A.2A.25A.35A.35A/15V.5A.5A/15V.75A1.A1.1A1.5A2.A100001210L OLD.5A.1A.2A.35A.5A.75A1.1A1.5A1.75A2.A0.010.11101000.1110TimeinSecondsCurrent in Amperes1210L.5A.1A.2A.35A.5A.75A.75A/241.1A1.5A1.75A2.A0.010.11101000.1110TimeinSecondsCurrent in Amperes1206L.12A.16A.2A.25A.35A,.35A/15V.5A,.5A/15V.75A.75A/13.2V1.1A1.5A1.75A2.ANotes: The temperature rerating data is only for reference, please contact Littelfuse technical support for detail temperature rerating information.© 2015 Littelfuse, Inc.Specifications are subject to change without notice. Revised: 02/23/15Environmental SpecificationsPhysical Specifications-- All temperature refer to topside of the package, measured on the package body surface -- If reflow temperature exceeds the recommended profile, devices may not meet the performance requirements-- Recommended reflow methods: IR, vapor phase oven, hot air oven, N 2 environment for lead-- Recommended maximum paste thickness is 0.25mm (0.010 i nch)-- Devices can be cleaned using standard industry methods and solvents -- Devices can be reworked using the standard industry practices© 2015 Littelfuse, Inc.Specifications are subject to change without notice.Revised: 02/23/15(.040)MARKING CODE VARIES WITH AMPERAGE RATING(SEE ELECTRICAL CHARACTERISTICS CHART)SHOWN IS 1.0 AMP RATINGWARNING• Users shall independently assess the suitability of these devices for each of their applications• Operation of these devices beyond the stated maximum ratings could result in damage to the devices and lead to electrical arcing and/or fire• These devices are intended to protect against the effects of temporary over-current or over-temperature conditions and are not intended to perform as protective devices where such conditions are expected to be repetitive or prolonged in duration• Exposure to silicon-based oils, solvents, electrolytes, acids, and similar materials can adversely affect the performance of these PPTC devices• These devices undergo thermal expansion under fault conditions, and thus shall be provided with adequate space and be protected against mechanical stresses • Circuits with inductance may generate a voltage (L di/dt) above the rated voltage of the PPTC device.© 2015 Littelfuse, Inc.Specifications are subject to change without notice. Revised: 02/23/15=10,000 Y =4,000 W =3,000 P =2,000Tape & Reel-A: Automotive grade Blank: Standard version© 2015 Littelfuse, Inc.Specifications are subject to change without notice.Revised: 02/23/15。

易熔线附近标其容量和所保险的电路等信息。
• 熔断器和易熔线在电路中起安全保护作用。当电 路过载或短路时，由于电流过大，串联在汽车电 路中的熔断器或易熔线便会发热而熔断，切断被 保护电路，以防止线路和用电设备被烧毁。
• 材料：熔断丝的材料一般是锌、锡、铅、铜等的 合金。
• （一）熔断器
• 熔断器的保护元件是熔丝，串联在需要保护的电 路中。一般情况下，当通过熔断丝的电流达到额 定电流的1.35倍时，熔丝会在60s内熔断；当通 过电流达到额定电流的1.5倍时，20A以下的熔丝 会在15s内熔断，30A的熔丝会在30s内熔断。熔 断器的熔丝通常固定在可插式塑料片上或封装在 玻璃管内。
心线结构
Ø0.32× 5 股 Ø0.32× 7 股 Ø0.32×11股 Ø 0.5 × 7 股
长度1m时的 电阻值(Ω)
0.0475
0.0325
0.0205
0.0141
连续通电 电流(A)
13
20
25
33
5s以内熔断时 的电流(A) 约150
约200
约250
约300
茶色
绿色
红色
黑色
易熔线
（3）易熔线故障检查和处理方法
• 1）检查与维修注意事项 • ①易熔线在5s内熔断时的电流为150～300A，因
此，不论在任何条件下都绝对不允许换用比规定 容量大的易熔线。
• ②易熔线熔断时，可能是电源电路或大电流电路 等主要电路发生短路。因此需要仔细检查，找出 短路原因，彻底排除故障隐患。
• ③易熔线的四周绝对不能缠绕聚乙烯绝缘带，更 不能和其他用电设备的导线绞合在一起，也不能 和材料是乙烯树脂或橡胶的元件相接触。
• 易熔线由接线头（或插座）、熔断导线和电路 导线等组成。
