电工电子专业电工基础部分月考质量调研

  • 格式：doc
  • 大小：332.12 KB
  • 文档页数：6

电工电子专业电工基础部分质量调研 9-23 一、选择题（本题共50题，每题2分，共100分）。 1.下列设备中，一定为电源的是（ ） A. 发电机 B.冰箱 C. 蓄电池 D.电灯 2. 在金属导体中形成电流的是（ ） A. 正电荷 B. 自由电子 C. 正负离子 D. 空穴 3.电阻端电压为10V，电阻值为10Ω，当电压升至20V时，电阻值将为（ ） A、20Ω B、10Ω C、30Ω D、15Ω 4、有一色环电阻，各色环的的颜色为棕、黑、红、金，则电阻阻值和偏差为：（ ） A、102±5﹪ B、1K±5﹪ C、100±5﹪ D、1K±10﹪ 5、两根电热丝的额定值分别为220V、1KW和110V、600W，将它们并联接入110V电源，若它们的阻值不变，则两电热丝消耗的总功率为（ ） A、1600W B、850W C、600W D、1100W 6、如图所示，高内阻电压表的读数为19V，则电源E为（ ） A．12V B．19V C．11V D．16V 7．如图所示电路的等效电阻RAB为（ ） A．5Ω B．4Ω C．3Ω D．0Ω 8．电路如图所示，内阻1KΩ，满偏电流为100µA的表头，改为1mA的电流表，则R1的值为（ ） A．100/9Ω B．90Ω C．99Ω D．1000/9Ω 9．如图所示，当电路中的R1减小时，A、B两点间的电压将（ ） A．不变 B．增大 C．减小 D．无法确定 10. 用电压表测得电路端电压为0，这说明（ ） A. 外电路断路 B. 外电路短路 C. 外电路上电流比较小 D.电源内电阻为0 11. 两个电阻相同的电阻器串联后的等效电阻与并联后的等效电阻之比是（ ） A. 4:1 B. 1:4 C. 1:2 D.2:1 12. 如图所示，节点和回路数分别是（ ） A. 3、3 B. 3、5 C. 4、5 D. 4、7

第12题图 13．若电路有n个节点b条支路利用霍氏定律需要列出（ ）个方程。 A. b B. n C. n-1 D. b- n+1

14．如图所示的电路中，当R3阻值减小时（ ） A．I减小 B．I2增大 C．UR1增大 D．UR2减小

ER0

R1R

3

R2

II2

第14题图 15.使用指针式万用表测量电压时，量程的选择应尽量使指针指示在标尺满刻度的（ ） A. 前1/3段 B. 中间位置 C. 任意位置 D. 后1/3段 16.我们常说的“负载大”是指用电设备的（ ）大。 A. 电压 B. 电阻 C. 电流 D. 电功率 17.如图是描述对给定的电容器充电时电荷量Q、电压U、电容C之间相互关系的图象，其中正确的是（ ） 第17题图 18．下列关于电容器的说法中，正确的是 ( )． A．电容越大的电容器，带电荷量也一定越多 B．电容器不带电时，其电容为零 C．由C＝Q／U可知，C不变时，只要Q不断增加，则U可无限制地增大 D．电容器的电容跟它是否带电无关 19.10μF、20V"的电容器，能在（ ）下正常工作。 A、25V交流电压 B、20V直流电压 C、15V交流电压 D、20V交流电压 20. 在电机、变压器等电气设备中的铁芯一般不用整钢，而是硅钢片迭成，其目的是（ ）。 A.减小磁通 B. 增加磁通 C.减轻重量 D.减小涡流 21. 当导线和磁场发生相对运动时，在导线中产生感生电动势，电动势的方向可用（ ）确定。 A、右手定则 B、左手定则 C、右手螺旋定则 22. 电流产生的磁场方向可用( )来判断。 A. 右手定则 B. 左手定则 C. 右手螺旋定则 D.楞次定律 23. 运动导体在切割磁力线而产生最大感应电动势时，导体与磁力线的夹角( ) A. 00 B. 045 C. o90 D. 0180 24. 在均匀磁场中，有一个矩形线圈与磁场方向垂直，当线圈在磁场中平移但不离开磁场时，矩形线圈中将 A. 产生感应电动势 B. 产生感应电流 C. 无电磁感应现象 D. 无法确定 25.与线性电感的电感量有关的因素是（ ） A. 形状、尺寸和匝数 B. 尺寸、匝数和电流 C. 形状、匝数和电流 D. 形状、尺寸和电压 26. 自感电流的方向总是与其线圈中的电流（ ） A. 方向相反 B. 方向相同 C. 变化趋势相反 D. 方向无关 27. 电感值一定的线圈，如果产生的自感电动势大，则说明此线圈中电流的（ ） A. 变化量大 B.变化率大 C. 时间变化快 D. 数值大 28.检测电感线圈的质量用万用表的（ ） A.R×1 B. R×10 C. R×100 D. R×1K 29. 三个结构完全相同的线圈，若一个放铁心，一个放铜心，一个在空气中，当三个线圈通以相同的电流时，产生的磁感应强度为最大的是（ ） A．放有铁心的线圈 B．放有铜心的线圈 C．放在空气中的线圈 D．三个线圈都一样 30.对于正弦交流电，下列说法正确的是（ ） A. 正弦交流电的三要素是周期、频率、初相位 B. 初相位与计时起点的选择有关 C. 相位差就是两个正弦量的初相位之差 D.在我国的电力系统中，工业交流电的标准频率为50Hz,周期为0.2s 31. 电阻1R=2R，1R通10A电流，2R通最大值为12A的正弦交流电流，则在相同时间内发热量（ ）。 A. R1比R2大 B. R2比R1大 C. 一样大 D. 无法确定

32. 已知,)6sin(2,)3sin(221AtiAti则21iii的有效值是（ ）A.21II

B. 21II C.)(221II D.2221II 33. 用示波器观察到的电压波形如图所示，与之对应的表达式是（ ） A. )180314sin(310tuV B. )90100sin(310tuV

C. Vtu)314sin(310D.)90100cos(310tu

33题图 37题图 34.已知两个正弦量i1=10sin（314t-600）A，i2=10cos（314t-300）A，则 A、i1 超前i2 300 B、i1 滞后i2 300 C、i1 超前i2 900 D、i1 滞后i2 1200

35．在纯电感电路中，设i=Imsin（ωt+Ф°）A，则U=（ ）。 A. Umsinωt B. Umsin（ωt+Ф） C. Umsin（ωt+Ф+90°） D. Umsin（ωt+Ф-90°） 36．在理想电感元件的正统交流电路中，正确反映电流电压的关系式为（ ）。 A. i=U/XL B. i=u/ωL C. I=U/ωL D. I=Um/XL

C Q O A C U O B C Q O D Q U O C 

37.如图所示，电压表V 1 的读数是6V，电压表V2的读数是8V，则电压表V的读数是 A、2V B、6V C、10V D、14V

38. 若电路中某元件两端电压u=100sin (100πt+50°)V，电流I=10sin (100πt+140°)A，则该元件是（ ）。 A. 电阻 B. 电感 C. 电容 D. 阻容

39. 已知电路中某元件上电压u=802sin(314t+30º)V，流过的电流i=2sin(314t+120º)A，则该元件上的无功功率为 ( ) A．160Var B．80Var C．0Var D．200Var 40．如图所示，电源电压不变，而频率升高，则（ ）变亮。 A. D1 B. D2 C. D3 D. D4

40题图 41.三相对称电动势的特点为（ ）

A．其频率、最大值、有效值、相位均相等 B．相位是否相等要看计时起点的选择 C．交流电的三个要素都相等 D．其频率、最大值、有效值均相等，且相位互差120° 42.三相四线制供电线路的中性线上不准安装开关和熔断器的原因是（ ） A．中性线上无电流，不需要熔断器保护 B．开关接通或断开时对电路无影响 C．安装开关和熔断器使中性线的机械强度降低 D．开关断开或熔体熔断后，三相不对称负载将承受三相不对称相电压，无法正常工作 43.某三相负载，每相均为RL串联电路，阻抗值都为40Ω，则该三相负载（ ） A、是三相对称负载 B、不是三相对称负载 C、不一定是三相对称负载 D、一定不是三相对称负载

44.假如你发现10kV电力输电导线断裂后落到湿润的地面，做法错误的是（ ） A. 立刻报告电力部门进行抢修 B. 直接用木棒将导线架起来 C. 不能靠近，赶紧离开危险之地 D.在离开现场时要避免跨步电压触电 45.色标法电阻器的色环道通常有四道，其中三道相距较近的是作为（ ） A．误差标注 B．阻值标注

C．单位标注 D．特性标注 46.万用表用毕，为安全起见，转换开关应放在（ ） A.高电压档 B.高电阻档 C.任意档位 47. 用伏安法测量一只阻值远小于伏特表内阻的电阻R时，为减小误差，应（ ） A. 安培表内接 B. 安培表外接 C. 求A、B两次的平均值 D. 任意 48.用万用表测电阻时，其红表棒与内部（ ）相连。 A. 电源正极 B. 电源负极 C. 表头 D. 标尺 49.下列关于万用表测量电阻的使用不正确的是（ ） A．当使用万用表欧姆挡时，不允许带电测量 B．选择量程的原则应尽量使指针偏转到欧姆标尺的中心值最准确 C．正在测量时，当认为量程选择不当时，可当即拨动转换开关选择新挡位 D．测量结束，应将万用表转换开关拨到交流最高电压挡

50.未充电的电容器与直流电压接通的瞬间（ ） A. 电容量为零 B. 电容器相当于开路 C. 电容器相当于短路 D. 电容器两端电压为直流电压

合集下载

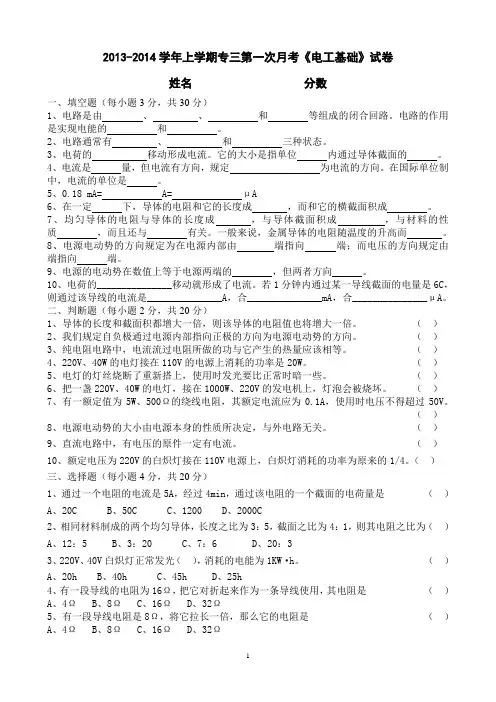

专三《电工基础》月考
