课程设计(论文) 题 目 名 称 变频器电流跟踪PWM控制设计与仿真 课 程 名 称 运动控制系统 学 生 姓 名 肖利勇 学 号 1241202035 系 、专 业 电气工程系、12自动化 指 导 教 师 林 立

2015年9月30日 邵阳学院课程设计（论文）任务书 年级专业 12自动化 学生姓名 肖利勇 学 号 1241202035 题目名称 变频器电流跟踪PWM控制设计与仿真 设计时间 2015年9月20日-2015年9月30日

课程名称 运动控制系统 课程编号 121203204 设计地点 电力电子与电力拖动实验室/综合仿真实验室 一、课程设计（论文）目的

课程设计是在校学生素质教育的重要环节，是理论与实践相结合的桥梁和纽带。运动控制系统课程设计，要求学生更多实践方案，解决目前学生课程设计过程中普遍存在的缺乏动手能力的现象.《运动控制系统课程设计》是继《电机与拖动基础》、《电力电子技术》、《自动控制原理》和《运动控制系统》课程之后开出的实践环节课程，其目的和任务是训练学生综合运用已学课程的基本知识，独立进行电机调速技术和设计工作,掌握系统设计、调试和应用电路设计、分析及调试检测。

二、已知技术参数和条件 设计一通用型变频器的主电路和控制电路组成系统，对异步电机进行变频调速，要求如下： 1．变频器所带的异步电机负载技术参数为：UN=380V, IN=1.67A, PN=1.1kW,连续工作制。 2. 完成变频器主电路设计，主电路可选用交-直-交结构，进行参数计算和器件选型 3. 完成变频器控制电路设计，对逆变部分控制方式采用电流跟踪控制(CFPWM)，(1)采用模拟器件实现；（2）采用单片机实现 4. 频率变化范围2-50Hz连续可调，动态响应快。 5. 利用Matlab/Simulink对整个系统进行仿真，并对仿真结果进行分析。

三、任务和要求 （1）主电路选择、参数计算及器件选型； （2）控制电路选择、参数计算及器件选型； （3）运用MATLAB/Simulink软件进行仿真，校验。 注意：关于设计计算的部分一律先采用A4纸手写（画图用直尺），然后打印，

MATLAB软件仿真的部分一律采用A4纸打印，一起装订成课程设计报告（设计报告的格式和要求参见指导书）。

注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效； 2．此表1式3份，学生、指导教师、教研室各1份。 四、参考资料和现有基础条件（包括实验室、主要仪器设备等） 1、电力电子与电力拖动实验室，10套DJDK-1电力电子与电力拖动实验装置； 2、DJDK-1电力电子与电力拖动实验指导书； 3、MATLAB仿真软件。

五、进度安排 2015年9月20日-21日：收集和课程设计有关的资料，熟悉课题任务和要求 2015年9月22日-21日：总体方案设计 2015年9月22日-23日：各单元电路设计和参数计算 2015年9月24-25日：用MATLAB仿真并系统改进 2015年9月26-29日：整理并书写设计说明书 2015年9月30日：答辩并考核

六、教研室审批意见

教研室主任（签字）： 年 月 日 七|、主管教学主任意见

主管主任（签字）： 年 月 日 八、备注

指导教师（签字）： 学生（签字）： 邵阳学院课程设计（论文）评阅表 学生姓名 肖利勇 学 号 1241202035 系 电气工程系 专业班级 12自动化 题目名称 变频器电流跟踪PWM控制设计与仿真 课程名称 运动控制系统 一、学生自我总结 本次运动控制系统课程设计，所研究的课程是变频器电流跟踪PWM控制设计与仿真。目前电机控制应用得最多的还是结构简单和控制相对简单的通用型变频器，由于通用型变频器采用不可控二极管整流，存在输入电流谐波数大、能量利用率低、不能四象限运行等缺点。为了克服这些缺点，本次课程设计利用PWM整流技术，用MATLAB软件对双PWM变频器进行了仿真研究。通过分析仿真波形，得出电流跟踪控制技术比电压控制的SPWM能获得更好的性能，且控制精度高、响应快、易于实现。

学生签名： 年 月 日 二、指导教师评定 评分项目 平时成绩 论文 答辩 综合成绩 权 重 30 40 30 单项成绩 指导教师评语：

指导教师（签名）： 年 月 日 注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面； 2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。 I

摘 要 论文研究的是电流跟踪PWM技术。其基本思想是：控制逆变器中电力电子器件的开通或关断，输出电压为幅值相等、宽度按一定规律变化的脉冲序列，用这样的高频脉冲序列代替期望的输出电压。本论文采用的是PWM控制的一种常用方法：电流滞环跟踪PWM控制。即当逆变器输出电流与给定电流的偏差超过一定值时，改变逆变器的开关状态，使逆变器输出电流增加或减小，将输出电流与给定电流的偏差控制在一定范围内。采用MATLAB中的Simulink来进行建模仿真，通过对仿真结果的观察分析，可以得出电流滞环跟踪PWM控制比电压控制的SPWM能获得更好的性能，且控制精度高、响应快、易于实现。 关键词：电流跟踪PWM；电流滞环跟踪PWM；电流偏差；MATLAB仿真目 录 摘要 ................................................................................. 错误！未定义书签。 1 绪论 .............................................................................. 错误！未定义书签。 2 总体设计 ....................................................................................................... 2 2.1电流滞环跟踪控制原理 ............................................................................. 2 2.2 交-直-交PWM变频器主回路 .................................................................. 3 2.3 电流滞环跟踪控制的特点 ........................................................................ 3 3 MATLAB仿真 .............................................................................................. 5 3.1 仿真软件简介 ............................................................................................ 5 3.2 建立仿真模型 ............................................................................................. 5 3.3 仿真子系统模型 ....................................................................................... 5 3.4 仿真结果分析 ............................................................................................. 7 4 结束语 ......................................................................................................... 10 参考文献 ......................................................................................................... 11 附录 ................................................................................................................. 12 致谢 ................................................................................................................. 15 1

1 绪论 SPWM控制技术以输入电压接近正弦波为目的，电流波形则因负载的性质 及

大小而异。然而对于交流电动机来说，应该保证为正弦波的是电流，稳态时在绕组中通入三相平衡的正弦电流才能使合成的电磁转矩为恒定值，不产生脉动，因此以正弦波电流为控制目标更为合适。电流跟踪PWM(Current Follow PWM, CHPWM)的控制方法是：在原来主回路的基础上，采用电流闭环控制，使实际电

流快速跟随给定值，在稳态时，尽可能使实际电流接近正弦波形，这就能比电压控制的SPWM获得更好的性能。 电流跟踪控制的精度与滞环的宽度有关，同时还受到功率开关器件允许开关频率的制约。在实际使用中，应在器件开关频率允许的前提下，尽可能选择小的宽度。电流滞环跟踪控制方法的精度高、响应快，且易于实现，但功率开关器件的开关频率不定。为了克服这个缺点，可以采用具有恒定开关频率到的电流控制器，或者局部范围内限制开关频率，但这样对电流波形都会产生影响。

合集下载

运动控制系统讲解

运动控制系统讲解

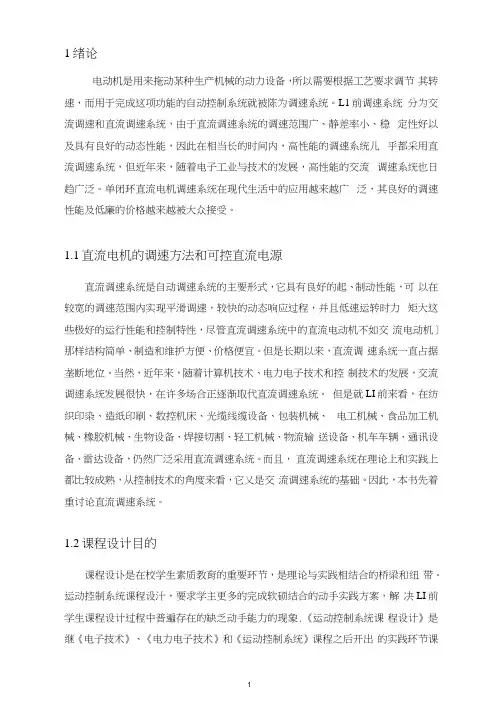

1绪论电动机是用来拖动某种生产机械的动力设备，所以需要根据工艺要求调节其转速，而用于完成这项功能的自动控制系统就被陈为调速系统。

L1前调速系统分为交流调速和直流调速系统，由于直流调速系统的调速范围广、静差率小、稳定性好以及具有良好的动态性能，因此在相当长的时间内，高性能的调速系统儿乎都采用直流调速系统，但近年来，随着电子工业与技术的发展，高性能的交流调速系统也日趋广泛。

单闭环直流电机调速系统在现代生活中的应用越来越广泛，其良好的调速性能及低廉的价格越来越被大众接受。

1.1直流电机的调速方法和可控直流电源直流调速系统是自动调速系统的主要形式，它具有良好的起、制动性能，可以在较宽的调速范围内实现平滑调速，较快的动态响应过程，并且低速运转时力矩大这些极好的运行性能和控制特性，尽管直流调速系统中的直流电动机不如交流电动机］那样结构简单、制造和维护方便、价格便宜。

但是长期以来，直流调速系统一直占据垄断地位。

当然，近年来，随着计算机技术、电力电子技术和控制技术的发展，交流调速系统发展很快，在许多场合正逐渐取代直流调速系统。

但是就LI前来看，在纺织印染、造纸印刷、数控机床、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、焊接切割、轻工机械、物流输送设备、机车车辆、通讯设备、雷达设备，仍然广泛采用直流调速系统。

而且，直流调速系统在理论上和实践上都比较成熟，从控制技术的角度来看，它乂是交流调速系统的基础。

因此，本书先着重讨论直流调速系统。

1.2课程设计目的课程设讣是在校学生素质教育的重要环节，是理论与实践相结合的桥梁和纽带。

运动控制系统课程设汁，要求学主更多的完成软硕结合的动手实践方案，解决LI前学生课程设计过程中普遍存在的缺乏动手能力的现象.《运动控制系统课程设计》是继《电子技术》、《电力电子技术》和《运动控制系统》课程之后开出的实践环节课程，其U的和任务是训练学生综合运用已学课程电子技术基础、电力电子技术、运动控制系统的基本知识，独立进行运动控制系统应用技术和开发 工作,掌握运动控制系统设讣、调试和应用电路设计、分析及调试检测。

《电机拖动与运动控制综合设计》任务书

《电机拖动与运动控制综合设计》任务书

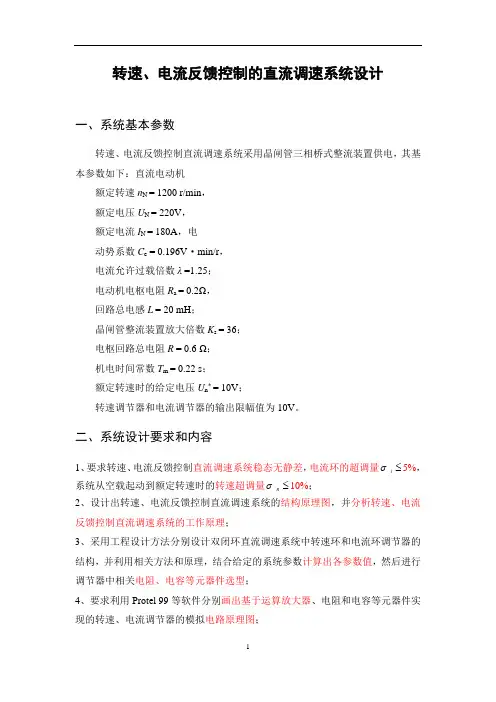

转速、电流反馈控制的直流调速系统设计一、系统基本参数转速、电流反馈控制直流调速系统采用晶闸管三相桥式整流装置供电，其基本参数如下：直流电动机额定转速n N = 1200 r/min，额定电压U N = 220V，额定电流I N = 180A，电动势系数C e = 0.196V·min/r，电流允许过载倍数λ=1.25；电动机电枢电阻R a = 0.2Ω，回路总电感L = 20 mH；晶闸管整流装置放大倍数K s = 36；电枢回路总电阻R = 0.6 Ω；机电时间常数T m = 0.22 s；额定转速时的给定电压U n* = 10V；转速调节器和电流调节器的输出限幅值为10V。
