避雷针抗风强度计算

避雷针保护半径计算公式避雷针是用于保护建筑物和人身安全的重要设备。

它能够引导雷电放电到地面，从而避免雷击带来的损害。

避雷针的保护半径是用来衡量其对于周围建筑物的保护能力的一个重要参数。

保护半径的计算需要考虑多个因素，包括建筑物的高度、避雷针的位置、测雷图上的高度差等等。

下面将详细介绍避雷针保护半径的计算公式和相关参考内容。

首先，要了解避雷针保护半径的计算公式，我们需要了解以下几个关键概念：1. 避雷针的有效高度：避雷针的有效高度是指避雷针顶端与地面之间的垂直高度差。

它是计算保护半径的重要参数之一。

2. 测雷图上的高度差：测雷图上的高度差是指测雷图上测量到的建筑物的高度与避雷针安装位置的高度之间的差值。

它也是计算保护半径的重要参数之一。

根据相关专业资料，一种常用的避雷针保护半径计算公式如下：保护半径 = k * （（2 * 避雷针的有效高度）^ 0.5 + 测雷图上的高度差）其中，k 是一个根据雷电保护区域的特殊情况而确定的修正系数，它可以根据相关规定或者工程经验取值。

通常情况下，k的取值范围在1.1到1.6之间，取决于具体的应用环境和要求。

根据上述公式，我们可以看出，在计算保护半径时，避雷针的有效高度和测雷图上的高度差是两个重要的参数。

因此，在进行保护半径计算时，我们需要准确的避雷针有效高度和建筑物的高度信息。

这些参数通常可以通过现场测量来得到，或者参考相关建筑设计文件中的信息。

除了计算公式，避雷针保护半径的计算还需要参考相关的标准和规范。

例如，在中国，避雷针保护半径的计算可以参考国家标准 GB 50057-2010《建筑避雷装置安装与维护规范》。

这个标准提供了具体的计算方法和参数要求，可以帮助工程师和设计师准确计算避雷针的保护半径。

此外，在实际的工程应用中，还应该考虑其他因素对避雷针保护半径的影响。

例如，建筑物的形状和周围环境的复杂性等因素都会对保护半径产生影响。

因此，在进行保护半径计算时，还需要考虑这些因素，并合理调整计算结果。

避雷针保护范围及其计算
避雷针，又名防雷针，是用来保护建筑物、高大树木等避免雷击的装置。

当雷云放电接近地面时它使地面电场发生畸变。

在避雷针的顶端，形成局部电场集中的空间，以影响雷电先导放电的发展方向，引导雷电向避雷针放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免遭雷击。

用折线法计算避雷针保护范围的方法：
1、单支避雷针保护范围的计算
2、双支等高避雷针保护范围的计算
3、双支不等高避雷针保护范围的计算
1、单支避雷针保护范围的计算
欧阳科创编 2021.02.05。

工程检索号：
编号：
工程施工图设计阶段
避雷针保护范围计算书
批准/日期
审核/日期
校核/日期
计算/日期
注：计算书内容包括
1、原始条件及数据；
2、引用公式说明；
3、计算过程；
4、计算结果或结论。

避雷针保护范围计算 (1)原始条件及数据
避雷针长度为5m ，避雷针计算高度为h=30m ，被保护物计算高度x h =7m ，根据防雷设计规范 (2)引用公式说明
当hx<1/2h 时, 可按下列计算式确定：
x r =)25.1hx h -（p
式中x r —避雷针在x h 水平面上的保护半径（m ）；
h —避雷针高度（必须是h ≤ hr ）（m ）；
x h —被保护物的高度（m ）；
p —避雷针高度影响系数，当h ≤30m 时，p=1，当30m<h ≤120m 时，
(3)计算过程
x r =)25.1hx h -（p
=(1.5×30-2×7) ×1 =31 m
(4)计算结果
避雷针安装在30m计算高度时，防雷半径为31m，可以有效覆盖计算高度为7m的区域，可以有效保护。

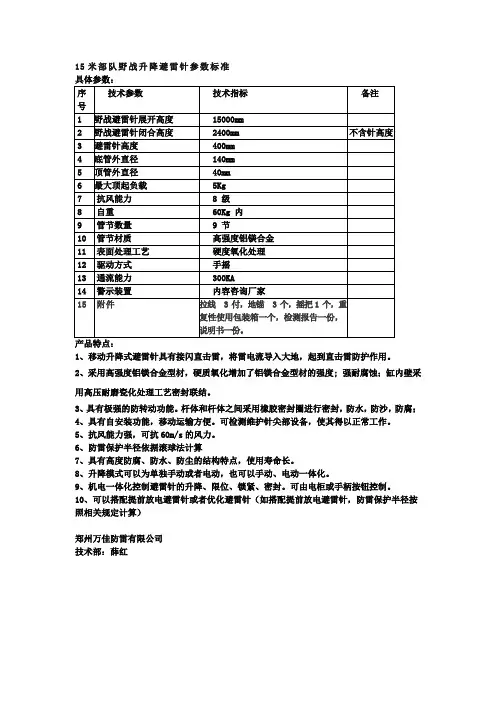

15米部队野战升降避雷针参数标准
2、采用高强度铝镁合金型材，硬质氧化增加了铝镁合金型材的强度; 强耐腐蚀；缸内壁采用高压耐磨瓷化处理工艺密封联结。

3、具有极强的防转动功能。

杆体和杆体之间采用橡胶密封圈进行密封，防水，防沙，防腐；
4、具有自安装功能，移动运输方便。

可检测维护针尖部设备，使其得以正常工作。

5、抗风能力强，可抗60m/s的风力。

6、防雷保护半径依据滚球法计算
7、具有高度防腐、防水、防尘的结构特点，使用寿命长。

8、升降模式可以为单独手动或者电动，也可以手动、电动一体化。

9、机电一体化控制避雷针的升降、限位、锁紧、密封。

可由电柜或手柄按钮控制。

10、可以搭配提前放电避雷针或者优化避雷针（如搭配提前放电避雷针，防雷保护半径按照相关规定计算）
郑州万佳防雷有限公司
技术部：薛红。
