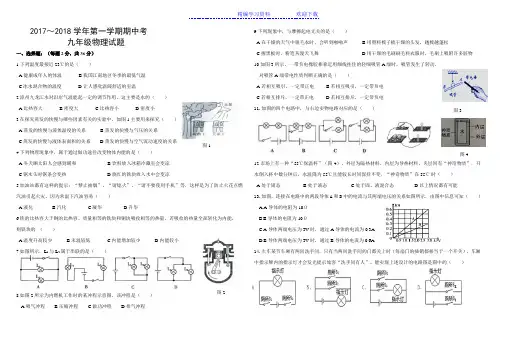

图32017～2018学年第一学期期中考九年级物理试题一、选择题：（每题2分，共36分） 1.下列温度最接近23℃的是（ ）A.健康成年人的体温B.我国江南地区冬季的最低气温C.冰水混合物的温度D.让人感觉温暖舒适的室温2.漳州九龙江水对沿岸气温能起一定的调节作用，这主要是水的（ ） A.比热容大 B.密度大 C.比热容小 D.密度小3.在探究蒸发的快慢与哪些因素有关的实验中，如图1主要用来探究（ ） A.蒸发的快慢与液体温度的关系 B.蒸发的快慢与气压的关系 C.蒸发的快慢与液体表面积的关系 D.蒸发的快慢与空气流动速度的关系4.下列物理现象中，属于通过做功途径改变物体内能的是（ ） A.冬天晒太阳人会感到暖和 B.饮料放入冰箱冷藏室会变凉 C.锯木头时锯条会变热 D.烧红的铁块放入水中会变凉5.加油站都有这样的提示：“禁止抽烟”、“请熄火”、“请不要使用手机”等．这样是为了防止火花点燃汽油引起火灾，因为常温下汽油容易（ ）A.液化B.汽化C.凝华D.升华6.铁的比热容大于铜的比热容。

质量相等的铁块和铜块吸收相等的热量，若吸收的热量全部转化为内能， 则铁块的 （ ）A.温度升高较少B.末温较低C.内能增加较少D.内能较小 7.如图所示，L 1与L 2属于串联的是（ ）8.如图2所示为内燃机工作时的某冲程示意图，该冲程是（ ） A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程9.下列现象中，与摩擦起电无关的是（ ）A.在干燥的天气中脱毛衣时，会听到啪啪声B.用塑料梳子梳干燥的头发，越梳越蓬松C.擦黑板时，粉笔灰漫天飞舞D.用干燥的毛刷刷毛料衣服时，毛刷上吸附许多脏物 10.如图3所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A 端时，吸管发生了转动。

对吸管A 端带电性质判断正确的是（ ）A.若相互吸引，一定带正电B.若相互吸引，一定带负电C.若相互排斥，一定带正电D.若相互排斥，一定带负电 11.如图的四个电路中，与右边实物电路对应的是（ ）12.市场上有一种“55℃保温杯”（图4），外层为隔热材料，内层为导热材料，夹层间有“神奇物质”．开水倒入杯中数分钟后，水温降为55℃且能较长时间保持不变．“神奇物质”在55℃ 时（ ） A.处于固态 B.处于液态 C.处于固、液混合态 D.以上情况都有可能13.如图，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示．由图中信息可知（ ） A.A 导体的电阻为10Ω B.B 导体的电阻为10ΩC.A 导体两端电压为3V 时，通过A 导体的电流为0.3AD.B 导体两端电压为3V 时，通过B 导体的电流为0.6A14.火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。

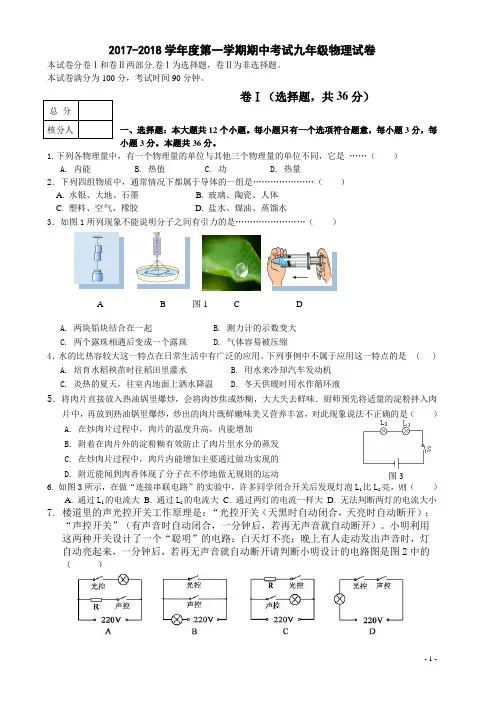

2017-2018学年度第一学期期中考试九年级物理试卷本试卷分卷Ⅰ和卷Ⅱ两部分.卷Ⅰ为选择题，卷Ⅱ为非选择题。

本试卷满分为100分，考试时间90分钟。

卷Ⅰ（选择题，共36分）一、选择题：本大题共12个小题。

每小题只有一个选项符合题意，每小题3分，每小题3分。

本题共36分。

1.下列各物理量中，有一个物理量的单位与其他三个物理量的单位不同，它是 ……（ ） A. 内能 B. 热值 C. 功 D. 热量2．下列四组物质中，通常情况下都属于导体的一组是…………………（ ） A. 水银、大地、石墨 B. 玻璃、陶瓷、人体 C. 塑料、空气、橡胶 D. 盐水、煤油、蒸馏水3．如图1所列现象不能说明分子之间有引力的是……………………（ ）A. 两块铅块结合在一起B. 测力计的示数变大C. 两个露珠相遇后变成一个露珠D. 气体容易被压缩4．水的比热容较大这一特点在日常生活中有广泛的应用。

下列事例中不属于应用这一特点的是 ( ) A. 培育水稻秧苗时往稻田里灌水 B. 用水来冷却汽车发动机 C. 炎热的夏天，往室内地面上洒水降温 D. 冬天供暖时用水作循环液5．将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（ ） A. 在炒肉片过程中，肉片的温度升高，内能增加 B. 附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发 C. 在炒肉片过程中，肉片内能增加主要通过做功实现的D. 附近能闻到肉香体现了分子在不停地做无规则的运动6. 如图3所示，在做“连接串联电路”的实验中，许多同学闭合开关后发现灯泡L 1比L 2亮，则（ ）A. 通过L 1的电流大B. 通过L 2的电流大C. 通过两灯的电流一样大D. 无法判断两灯的电流大小7. 楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

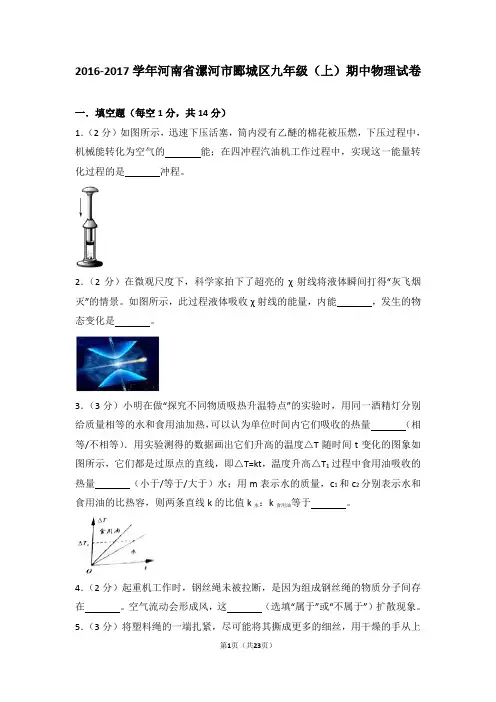

2016-2017学年河南省漯河市郾城区九年级（上）期中物理试卷一．填空题（每空1分，共14分）1．（2分）如图所示，迅速下压活塞，筒内浸有乙醚的棉花被压燃，下压过程中，机械能转化为空气的能；在四冲程汽油机工作过程中，实现这一能量转化过程的是冲程。

2．（2分）在微观尺度下，科学家拍下了超亮的χ射线将液体瞬间打得“灰飞烟灭”的情景。

如图所示，此过程液体吸收χ射线的能量，内能，发生的物态变化是。

3．（3分）小明在做“探究不同物质吸热升温特点”的实验时，用同一酒精灯分别给质量相等的水和食用油加热，可以认为单位时间内它们吸收的热量（相等/不相等）．用实验测得的数据画出它们升高的温度△T随时间t变化的图象如图所示，它们都是过原点的直线，即△T=kt，温度升高△T1过程中食用油吸收的热量（小于/等于/大于）水；用m表示水的质量，c1和c2分别表示水和食用油的比热容，则两条直线k的比值k水：k食用油等于。

4．（2分）起重机工作时，钢丝绳未被拉断，是因为组成钢丝绳的物质分子间存在。

空气流动会形成风，这（选填“属于”或“不属于”）扩散现象。

5．（3分）将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为，塑料丝带电的实质是在物体间转移。

6．（2分）把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把铜丝接入电路后，闭合开关，小灯泡会更亮一些，这说明的电阻更大。

在这两种材料中，选用更适合制作滑动变阻器的电阻线（选填“铜丝”或“镍铬合金丝”）二．选择题（7～13题为单选，14、15题为双选.每小题2分，共18分）7．（2分）用相同的电加热器分别对质量相等的A和B两种液体（不计热量损失）如图是A和B的温度随加热时间变化的图象，下列说法正确的是（）A．A的比热容与B的比热容之比为2：1B．A的比热容与B的比热容之比为2：3C．都加热t时间，B吸收热量比A吸收热量多D．A和B升高相同的温度，B吸收热量较多8．（2分）在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。

河南省漯河市临颍县2016届九年级上学期期中物理试卷一、填空题（每空1分，共16分）1．在装有热水和冷水的两个烧杯中，分别滴入一滴红色的墨水，会发现里面混合得快，说明分子热运动的快慢与有关．2．如图所示的验电器，它是根据原理制成的，从图中可以看出被检测的物体（填“带”或“不带”）电．3．反复弯折铁丝，弯折处的温度会升高，铁丝具有的内能（增加/不变/减小）．这种现象的实质上是通过的方式改变物体的内能．4．摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体使正负电荷，如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒带上了电．5．用凉水冷却滚烫的鸡蛋，鸡蛋内能是通过的方式改变的．如果水的质量是2kg，初温为20℃，鸡蛋取出时水温为30℃，水吸收的热量为J．[c水=4.2×l03J/（kg•℃）]．6．一台单缸四冲程柴油机的飞轮转速是1800r/min，此柴油机每秒钟内完成个冲程，对外做功次．7．劣质的板材、涂料、胶粘剂等材料含有较多的甲醛等有毒有机物，用他们来装修房屋，会造成室内环境污染，这是因为有毒有机物向室内空气中慢慢．这种现象在夏天特别严重，因为越高，越剧烈．8．如图是一个简化的电冰箱电路图，学习了串联合并联电路知识，你能看懂这个电路图吗？其中M 是压缩机用的电动机，L是电冰箱内的照明灯泡．电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法．你的猜想：．判断的方法：．二、选择题（每小题2分，共16分）9．如图，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一重物，都不能把它们拉开，这说明（）A．两铅块被压得太紧 B．下面所吊的重物还不够重C．两铅块分子之间有引力 D．大气压作用使它们不能分开10．关于温度、内能和热量，下列说法正确的是（）A．温度越高的物体所含的热量越多B．物体温度为0℃时内能不会增加C．双手互搓，手的内能不会增加D．内能可自动地从高温物体转移到低温物体11．柴油机和汽油机的工作过程中，它们的那些冲程有区别（）A．吸气冲程、压缩冲程、做功冲程B．吸气冲程、压缩冲程、排气冲程C．吸气冲程、做功冲程、排气冲程D．压缩冲程、做功冲程、排气冲程12．我国研制的“神舟九号”实验飞船在返回地面通过大气层的飞行中，下列说法中不正确的是（）A．飞船的机械能保持不变B．飞船的一部分机械能转化为内能C．飞船的势能越来越小D．飞船的外表温度会升高13．如图所示，验电器A带负电，B不带电．用有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷从A到B B．负电荷从A到BC．正负电荷同时在移动D．始终无电荷移动14．如图的四个电路中与实物图对应的是（）A．B． C． D．15．如图所示，串联电路中的两盏灯L1和L2在闭合开关时，只有L1发光，L2不亮，则下列说法中不可能的是（）A．L2短路B．L1中通过的电流与L2中通过的电流相等C．L1中通过的电流比L2中通过的电流大D．该电路中的电流接近L1正常工作的电流而远小于L2正常工作的电流16．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A三、作图题（每小题2分，共4分）17．请你根据图示的实物电路，在方框内画出电路图．18．根据图甲所示的电路图，用笔画线代替导线将图乙所示的电路元件连接成电路．四、实验题19．现用一盏红灯L1，一盏绿灯L2，三个开关S1、S2、S3，一个电池组及导线若干组装电路，按要求设计的电路图如图1所示．（1）根据已知电路图中电流的方向（黑色箭头），判断电源上端是（填“正”或“负”）极．（2）根据电路图连接电路，在连接电路时要求开关处于（填“断开”或“闭合”）状态．（3）连接的电路如图2实物图所示，请用笔画线代替导线将实物图中未连接好的导线补充完整．（连线不许交叉）（4）若只让红灯发光，则应闭合开关．20．如图1所示是“探究不同物质吸热升温现象”的实验．将质量相等的沙子和水分别装在易拉罐中，并测出沙子和水的初温．然后用酒精灯加热并不断搅拌，每隔1min记录一次温度．实验记录如下表加热时间/min 0 1 2 3 4 5温度/℃沙子20 25 29 34 38 42水20 21 22 23 24 25（1）实验中，加热时间实质上反映了．（2）根据实验数据，在图2中画出沙子和水的温度随时间变化的图象．（3）分析图象可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是；若使两者升高相同的温度，则吸收的热量较多．通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做．21．为了验证并联电路的电流特点．小薇设计了如图l所示的电路进行实验．（1）在连接电路时，开关应处于状态．（2）小徽先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：．（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图2中甲、乙、丙所示，可读出I1=0.5A，I2= A，I= A．根据测量结果．在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：．（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：．五、综合应用题（22小题6分，23小题9分，共15分）22．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求：（1）天然气完全燃烧放出的热量；（2）水吸收的热量；（3）该热水器工作时的效率．23．为了响应“节能减排”的号召，小周家买了一台容积为100L的太阳能热水器．请你与小周一起，对太阳能热水器进行研究与计算．（1）太阳能是能源（填“可再生”或“不可再生”）．太阳的巨大能量来自于太阳内部的反应．（2）小周早晨把热水器加满水，温度传感器显示水温为18℃，下午放学时看到显示的水温为78℃，则热水器中的水吸收了多少热量？与使用电热水器相比，相当于节约了多少度电？[不计电热水器的热量损失，c水=4.2×103J/（kg•℃）]（3）该热水器的说明书中介绍，真空管热水器可以把90%的太阳能转化为水的内能，真有这么高的效率吗？小周查阅资料知道，他们所在地区单位受光面积上接收太阳能的功率为P，小周还需要测量哪些物理量，并运用本题计算出的热量Q，就可估测出这台热水器的光热转化效率？写出效率η的表达式．（用代表物理量的字母表示，不需要计算具体数据）河南省漯河市临颍县2016届九年级上学期期中物理试卷参考答案与试题解析一、填空题（每空1分，共16分）1．在装有热水和冷水的两个烧杯中，分别滴入一滴红色的墨水，会发现热水里面混合得快，说明分子热运动的快慢与温度有关．【考点】分子的热运动．【专题】应用题；分子热运动、内能．【分析】通过两杯水的温度不同，现象快慢不同，结合分子动理论的知识即可确定答案．【解答】解：将红墨水放入清水中，由于分子在不停地做无规则运动，两杯水最终都要变红．但两杯水的温度不同，根据日常生活中的现象，可以确定，热水中的红墨水扩散的快．由此可知，是温度的不同导致了分子运动快慢的不同．且温度越高分子运动的越快；在冷水中的现象则与此相反．故答案为：热水；温度．【点评】温度的不同导致分子运动不同的实例有很多，如炒菜与腌菜，两者使菜变咸的快慢明显不同也是由于温度的不同引起的．2．如图所示的验电器，它是根据同种电荷相互排斥原理制成的，从图中可以看出被检测的物体带（填“带”或“不带”）电．【考点】验电器的原理及使用．【专题】应用题；比较思想；归纳法；欧姆定律．【分析】验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大．【解答】解：验电器是用来检验物体是否带电的仪器；它是利用同种电荷相互排斥的原理制作的．带电体接触验电器的金属球，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开．它不能鉴别带电体带哪种电荷．从图中可以看出金属箔张开，所以被检测的物体带电．故答案为：同种电荷相互排斥；带．【点评】本题考查验电器的原理，相对比较简单，属于基础题．3．反复弯折铁丝，弯折处的温度会升高，铁丝具有的内能增加（增加/不变/减小）．这种现象的实质上是通过做功的方式改变物体的内能．【考点】做功改变物体内能．【专题】分子热运动、内能．【分析】解决此题要知道做功可以改变物体的内能，当外界对物体做功时，机械能转化为内能，物体的内能增大；当物体对外界做功时，内能转化为机械能，物体的内能就会减小．【解答】解：弯折铁丝时，弯折处的温度升高，说明人对铁丝做功，机械能转化为内能，物体的内能增大，温度才会升高，这是通过做功的方式改变铁丝的内能．故答案为：增加；做功．【点评】此题考查的是做功改变物体内能的现象，我们要能够根据我们学过的物理知识来解决我们生活中的实际问题．4．摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体使正负电荷分开，如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒带上了负电．【考点】摩擦起电．【专题】电流和电路．【分析】摩擦起电的实质是电子发生了转移，使物体的正负电荷数不相等；失去电子的带负电荷，得到电子的带正电荷．【解答】解：当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，所以摩擦起电实质上并不是创造了电荷．只是使电子从一个物体转移到另一个物体，使正负电荷分开；小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒得到电子带上了负电．故答案为：分开；负．【点评】本题考查了摩擦起电的实质，知道物体上的电子比质子数量多带负电，电子比质子数量少带正电．5．用凉水冷却滚烫的鸡蛋，鸡蛋内能是通过热传递的方式改变的．如果水的质量是2kg，初温为20℃，鸡蛋取出时水温为30℃，水吸收的热量为8.4×104J．[c水=4.2×l03J/（kg•℃）]．【考点】热量的计算．【专题】比热容、热机、热值．【分析】（1）改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递是能量的转移；（2）已知水的比热容、质量和升高的温度，可利用公式Q吸=cm（t﹣t0）计算水吸收的热量．【解答】解：（1）鸡蛋在水中放出热量，内能减少、温度降低，是通过热传递的方式改变内能的；（2）水吸收的热量：Q吸=cm（t﹣t0）=4.2×l03J/（kg•℃）×2kg×（30℃﹣20℃）=4.2×104J；故答案为：热传递；8.4×104．【点评】本题考查了学生对改变内能的方式、吸热公式Q=cm△t的掌握和运用，难度不是很大．6．一台单缸四冲程柴油机的飞轮转速是1800r/min，此柴油机每秒钟内完成60 个冲程，对外做功15 次．【考点】有关热机的计算．【专题】应用题；比热容、热机、热值．【分析】在四冲程内燃机的一个工作循环中，完成4个冲程，并对外做功1次，曲轴和飞轮转2圈．【解答】解：内燃机的一个工作循环有四个冲程，飞轮转2圈．单缸四冲程内燃机飞轮的转速为1800R/min，则该柴油机每秒钟转30圈，完成15个工作循环，完成60个冲程，对外做15次功．故答案为：60；15；【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答，记住相关的数据大小，会根据转速进行相关计算．7．劣质的板材、涂料、胶粘剂等材料含有较多的甲醛等有毒有机物，用他们来装修房屋，会造成室内环境污染，这是因为有毒有机物向室内空气中慢慢扩散．这种现象在夏天特别严重，因为温度越高，分子热运动越剧烈．【考点】扩散现象．【专题】分子热运动、内能．【分析】不同物体互相接触时彼此进入对方的现象叫扩散．扩散现象说明了一切物质的分子都在不停地做无规则运动，温度越高，分子的无规则运动越剧烈．【解答】解：用含有甲醛等有毒有机物的材料来装修房屋，会造成室内环境污染，这是因为有毒有机物向室内空气中慢慢扩散．这种现象在夏天特别严重，因为温度越高，分子热运动越剧烈．故答案为：扩散；温度；分子热运动．【点评】本题考查了生活中的扩散现象，以及分子热运动与温度的关系，属基础知识的考查．8．如图是一个简化的电冰箱电路图，学习了串联合并联电路知识，你能看懂这个电路图吗？其中M 是压缩机用的电动机，L是电冰箱内的照明灯泡．电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法．你的猜想：并联．判断的方法：观察电灯亮时，压缩机是否能工作．【考点】串联电路和并联电路的辨别．【专题】答案开放型．【分析】根据串联并联电路的特点分析判断．串联电路中用电器要相互影响工作，并联电路中用电器相互不影响工作．【解答】解：可提出的猜想是并联．判断方法是当打开电冰箱门时，电灯会亮，再观察压缩机是否能工作，若一直工作，即是串联，若不是一直工作，则是并联．故本题答案为：并联；观察电灯亮时，压缩机是否能工作．【点评】本题利用串联和并联电路的特点来判断分析．注意第一个空也可猜想是串联，判断方法是一样的．二、选择题（每小题2分，共16分）9．如图，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一重物，都不能把它们拉开，这说明（）A．两铅块被压得太紧 B．下面所吊的重物还不够重C．两铅块分子之间有引力 D．大气压作用使它们不能分开【考点】分子间的作用力．【专题】应用题．【分析】要解答本题需掌握：分子间存在引力的条件，即分子间的距离大于平衡距离．【解答】解：两块表面平整的铅放在一起，经过一段时间下面能吊起重物，说明分子间存在引力．故选C．【点评】本题主要考查学生对分子间作用力的理解和掌握，是中招的热点．10．关于温度、内能和热量，下列说法正确的是（）A．温度越高的物体所含的热量越多B．物体温度为0℃时内能不会增加C．双手互搓，手的内能不会增加D．内能可自动地从高温物体转移到低温物体【考点】温度、热量与内能的关系．【专题】应用题；比较思想；归纳法；分子热运动、内能．【分析】①内能是物体内部所有分子热运动的动能和分子势能的总和，一切物体都有内能．②内能的大小跟质量、温度、状态有关．③做功和热传递都可以改变物体的内能．④热量是物体通过热传递方式改变的内能，是一个过程量，不能说含有或具有．【解答】解：A、热量是一个过程量，要用“吸收”或“放出”来表达，而不能用“具有”或“含有”来修饰，故A错误；B、一切物体都具有内能，物体吸收热量或外界对物体做功，物体的内能都会增加，故B错误；C、双手互搓，手的内能会增加，这是利用做功来改变物体的内能，故C错误；D、内能可自动地从高温物体转移到低温物体，故D正确．故选D．【点评】本题考查了热量、内能、温度的关系，这是2016届中考的热点．11．柴油机和汽油机的工作过程中，它们的那些冲程有区别（）A．吸气冲程、压缩冲程、做功冲程B．吸气冲程、压缩冲程、排气冲程C．吸气冲程、做功冲程、排气冲程D．压缩冲程、做功冲程、排气冲程【考点】内燃机的四个冲程．【专题】应用题；比热容、热机、热值．【分析】汽油机和柴油机的异同点：（1）相同点：四个冲程相同，能的转化相同．（2）不同点：①吸入的物质不同；②结构不同；③压强不同，效率不同；④点火方式不同．【解答】解：（1）汽油机在吸气冲程中吸入了汽油和空气的混合气体；在压缩冲程中，机械能转化为内能，内能增大，温度升高，汽油机气缸顶端有个火花塞，此时火花塞喷出电火花，点燃汽油；在做功冲程中，高温高压的燃气推动活塞做功；在排气冲程中，活塞上移，排出废气．（2）柴油机在吸气冲程中吸入空气；在压缩冲程中，机械能转化为内能，空气的内能增大，温度升高达到柴油的着火点，柴油机气缸顶端有个喷油嘴，此时喷油嘴喷出雾状的柴油，柴油依靠压缩时内能增大，温度升高，达到柴油着火点而燃烧，点燃方式是压燃式；在做功冲程中燃烧产生高温高压的燃气推动活塞做功．柴油机的压缩比例更大，温度更高，效率更高；在排气冲程中，活塞上移，排出废气．可见在吸气、压缩、做功三个冲程中都有所不同，在排气冲程中是相同的．故选A．【点评】（1）掌握汽油机和柴油机的相同点和不同点．（2）掌握热机的四个冲程，压缩冲程和做功冲程中能的转化．12．我国研制的“神舟九号”实验飞船在返回地面通过大气层的飞行中，下列说法中不正确的是（）A．飞船的机械能保持不变B．飞船的一部分机械能转化为内能C．飞船的势能越来越小D．飞船的外表温度会升高【考点】做功改变物体内能；动能和势能的大小变化．【专题】分子热运动、内能；机械能及其转化．【分析】（1）分析实验飞船动能和重力势能大小的变化，从动能和重力势能大小的影响因素考虑．动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大；（2）在返回过程中，飞船需要克服摩擦做功，消耗机械能，将机械能转化为内能，使飞船的外表内能增大，温度升高．【解答】解：“神舟九号”实验飞船进入大气层到着陆的过程中，为了让飞船安全着陆，飞船下落的速度越来越慢，而质量不变，所以动能减小；飞船的高度减小，所以重力势能减小，所以飞船的机械能减小，故A错误，C正确；在返回过程中，需要克服摩擦做功，消耗机械能，将一部分机械能转化为内能，使飞船的外表内能增大，温度升高，故B正确，D正确．由于该题选择错误的，故选：A．【点评】此题主要考查的是学生对动能、重力势能影响因素以及对能量转化的理解和掌握，基础性题目．13．如图所示，验电器A带负电，B不带电．用有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷从A到B B．负电荷从A到BC．正负电荷同时在移动D．始终无电荷移动【考点】电流的形成；电流的方向．【专题】应用题；电流和电路．【分析】在金属导体内能够自由移动的是自由电子，是负电荷，据此进行解答．【解答】解：验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A上多余的电子沿金属棒运动到验电器B上，在金属导体中正电荷并没有发生移动，故ACD错误，B正确．故选B．【点评】解决此类问题的关键是金属导体内能够自由移动的是自由电子，电流的方向与电子移动方向相反，是一道基础题．14．如图的四个电路中与实物图对应的是（）A．B． C． D．【考点】根据实物图画电路图．【专题】电流和电路．【分析】根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡后直接回到负极；另一条经过开关后、再经过另一个灯泡回到负极，所以两灯并联；开关只控制其中的一个灯泡，对应的电路图是C．故选C．【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是2016届中考必考内容．15．如图所示，串联电路中的两盏灯L1和L2在闭合开关时，只有L1发光，L2不亮，则下列说法中不可能的是（）A．L2短路B．L1中通过的电流与L2中通过的电流相等C．L1中通过的电流比L2中通过的电流大D．该电路中的电流接近L1正常工作的电流而远小于L2正常工作的电流【考点】串联电路的电流规律；电路的基本连接方式．【专题】应用题；图析法；电流和电路．【分析】串联电路中的电流规律：串联电路中，各处电流都相等．【解答】解：根据题意可知，两灯泡串联，所以通过L1、L2的电流相等．A、若L2短路，有可能只有L1发光，L2不亮，故A不符合题意；B、因为两灯泡串联，所以L1中通过的电流与L2中通过的电流相等，故B不符合题意；C、因为两灯泡串联，所以L1中通过的电流与L2中通过的电流相同，不可能是L1中通过的电流比L2中通过的电流大，故C符合题意；D、若L2的实际功率远远大于L1的实际功率，当只有L1发光，L2不亮时，那么可能是该电路中的电流接近L1正常工作的电流而远小于L2正常工作的电流，故D不符合题意．故选C．【点评】此题考查了串联电路中的电流规律，在串联电路中，各处电流都相等；灯泡的亮暗是由实际功率决定的．16．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A【考点】电流表的读数方法；并联电路的电流规律．【分析】本题首先读出两个电流表的示数．然后根据并联电路的电流关系，可求出通过L1的电流．【解答】解：电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流．所以电流表A1选的是0﹣3A的量程，分度值是0.1A，读数是1.8A；电流表A2选的是0﹣0.6A的量程，分度值是0.02A，读数是O.52A，I2=0.52A，I1=I﹣I2=1.8A﹣0.52A=1.28A．故选D．【点评】本题考查了电流表的读数方法，并联电路的电流关系．三、作图题（每小题2分，共4分）17．请你根据图示的实物电路，在方框内画出电路图．【考点】根据实物图画电路图．【专题】图析法；电流和电路．【分析】根据电流的流向法分析电路结构，明确电路元件的连接方式，然后根据实物电路图作出电路图．【解答】解：由实物电路图可知，灯L1与L2并联，开关S串联在干路上控制整个电路，开关S1控制灯泡L2，开关S2控制灯泡L1，电路图如下图所示．【点评】本题考查了根据实物电路图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提与关键．18．根据图甲所示的电路图，用笔画线代替导线将图乙所示的电路元件连接成电路．【考点】实物的电路连接．【专题】作图题；电流和电路．【分析】分析清楚电路结构，明确各电路元件的连接方式，然后连接实物电路图．【解答】解：由电路图可知，开关S控制整个电路，电路整体为并联，其中L1在一条支路中，L2、L3串联后在另一条支路中，按照电流流向法连接各元件，如图所示：【点评】本题考查了连接实物电路，分析清楚电路结构是正确解题的前提与关键．连接时要注意与电路图的顺序一致，且导线不能交叉．。
