数电基础知识点考核

  • 格式：doc
  • 大小：46.50 KB
  • 文档页数：13

数字电路基础知识的考核全是选择填空希望对大家有用本文档有子安整理１．以下代码中为无权码的是（CD ）A. 8421BCD码B. 5421BCD码C. 余三码D. 格雷码2．以下代码中为恒权码的为（AB ）A.8421BCD码B. 5421BCD码C. 余三码D. 格雷码3．一位十六进制数可以用（C ）位二进制数来表示。

A. １B. ２C. ４D. 165．在一个8位的存储单元中，能够存储的最大无符号整数是（CD ）A.（256）10B.（127）10C.（FF）16D.（255）107．矩形脉冲信号的参数有ABCA.周期B.占空比C.脉宽D.扫描期9. 常用的BCD码有（CD ）A.奇偶校验码B.格雷码C.8421码D.余三码10．与模拟电路相比，数字电路主要的优点有（BCD ）A.容易设计B.通用性强C.性好D.抗干扰能力强1.描述脉冲波形的主要参数有幅度、周期、频率、脉宽、上升时间、下降时间、占空比2. 数字信号的特点是在（时间）上和（峰值）上都是断续变化的，其高电平和低电平常用（0 ）和（ 1 ）来表示。

3. 分析数字电路的主要工具是（逻辑代数），数字电路又称作（逻辑代数）4. 在数字电路中，常用的计数制除十进制外，还有（二进制）、（八进制）、（十六进制）5. 常用的BCD码有（421BCD码）、（2421BCD码）、（5421BCD码）、（余三码）、等。

常用的可靠性代码有（格雷码）、（奇偶校验码)等。

1.逻辑变量的取值１和０可以表示：( D ) 。

A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无3. 当逻辑函数有n个变量时，共有( D )个变量取值组合？A. nB. 2nC. N2D. 2N4. 逻辑函数的表示方法中具有唯一性的是( AD )。

A .真值表 B.表达式 C.逻辑图 D.卡诺图7.求一个逻辑函数F的对偶式，可将F中的( ACD )A .“·”换成“+”，“+”换成“·” B.原变量换成反变量，反变量换成原变量C.变量不变 D.常数中“0”换成“1”，“1”换成“0” E.常数不变9．在何种输入情况下，“与非”运算的结果是逻辑0。

( D )A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是110．在何种输入情况下，“或非”运算的结果是逻辑0。

( BCD )A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为11. 逻辑代数又称为( 布尔) 代数。

最基本的逻辑关系有( 与 ) ( 或) ( 非 ) 三种。

常用的几种导出的逻辑运为( 与非) ( 或非 ) ( 与或非)( 同或) ( 异或）2. 逻辑函数的常用表示方法有（逻辑表达式）（真值表）（逻辑图）3. 逻辑代数中与普通代数相似的定律有（交换律）（分配律）（结合律）。

摩根定律又称为（反演定律）4. 逻辑代数的三个重要规则是（代入规则）（对偶规则）（反演规则）1. 三态门输出高阻状态时，（ＡＢＤ）是正确的说法。

A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动2. 以下电路中可以实现“线与”功能的有（ＣＤ）。

A.与非门 B.三态输出门 C.集电极开路门 D.漏极开路门3．以下电路中常用于总线应用的有（Ａ）。

A.TSL门 B.OC门 C. 漏极开路门 D.CMOS与非门5．TTL电路在正逻辑系统中，以下各种输入中（ＡＢＣ）相当于输入逻辑“1”。

A.悬空 B.通过电阻2.7kΩ接电源C.通过电阻2.7k Ω接地 D.通过电阻510Ω接地6．对于TTL与非门闲置输入端的处理，可以（ＡＢＤ）。

A.接电源 B.通过电阻3kΩ接电源 C.接地 D.与有用输入端并联7．要使TTL与非门工作在转折区，可使输入端对地外接电阻RI （Ｃ）。

A.＞RON B.＜ROFF C.ROFF＜RI＜RON D.＞ROFF8．三极管作为开关使用时，要提高开关速度，可（ＡＣＤ）A.降低饱和深度B.增加饱和深度C.采用有源泄放回路D.采用抗饱和三极管9．CMOS数字集成电路与TTL数字集成电路相比突出的优点是（ＡＣＤ）。

A.微功耗 B.高速度 C.高抗干扰能力 D.电源围宽10．与CT4000系列相对应的国际通用标准型号为（Ｂ）。

A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列C.CT74L低功耗系列 D. CT74H 高速系列1. 集电极开路门的英文缩写为（OC）门，工作时必须外加（电源）和（负载）2．OC门称为（集电极开路门）门，多个OC门输出端并联到一起可实现（线与）功能。

3．TTL与非门电压传输特性曲线分为（饱和区）区、（转折区）区、（线性区）区、（截止区）区。

4．国产TTL电路（CT4000）相当于国际SN54/低功耗肖特基１.N个触发器可以构成能寄存（ B ）位二进制数码的寄存器。

A.N-1B.NC.N+1D.2N2．在下列触发器中，有约束条件的是（ C ）A.主从JK F/FB.主从D F/FC.同步RS F/FD.边沿D F/F3．一个触发器可记录一位二进制代码，它有（ C ）个稳态。

A.0B.1C.2D.3E.44．存储8位二进制信息要（ D ）个触发器。

A.2B.3C.4D.88．对于JK触发器，若J=K，则可完成（ C ）触发器的逻辑功能。

A.RSB.DC.TD.Tˊ14．下列触发器中，克服了空翻现象的有（ABD ）A.边沿D触发器B.主从RS触发器C.同步RS触发器D.主从JK触发器15．下列触发器中，没有约束条件的是（D）A.基本RS触发器B.主从RS触发器C.同步RS触发器D.边沿D触发器16．描述触发器的逻辑功能的方法有（ABCD ）A.状态转换真值表B.特性方程C.状态转换图D.状态转换卡诺图17．为实现将JK触发器转换为D触发器，应使（A）A.J=D,K=DB. K=D,J=DC.J=K=DD.J=K=D18.边沿式D触发器是一种（ C ）稳态电路。

A.无B.单C.双D.多1．触发器有（２）个稳态，存储8位二进制信息要（８）个触发器。

2．一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=（０）且R= （０）的信号。

3．触发器有两个互补的输出端Q、Q——，定义触发器的1状态为（Ｑ＝１Q——=0），0状态为（Q=0 Q——=1），可见触发器的状态指的是（Ｑ）的状态。

4．一个基本RS触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是（RS=0 ）。

5．在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的（空翻），触发方式为（主从式）式或（边沿式）式的触发器不会出现这种现象。

1．脉冲整形电路有（BC）。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.555定时器2．多谐振荡器可产生（B）A.正弦波B.矩形脉冲C.三角波D.锯齿波3．石英晶体多谐振荡器的突出优点是（ C ）A.速度高B.电路简单C.振荡频率稳定D.输出波形边沿陡峭4．TTL单定时器型号的最后几位数字为（ A ）A.555B.556C.7555D.75565．555定时器可以组成（ABC ）A.多谐振荡器B.单稳态触发器C.施密特触发器D.JK触发器7．以下各电路中，（ B ）可以产生脉冲定时。

A.多谐振荡器B.单稳态触发器C.施密特触发器D.石英晶体多谐振荡器１．555定时器的最后数码为555的是（TTL ）产品，为7555的是（CMOS）产品。

2．施密特触发器具有（回差）现象，又称（电压滞后）特性；单稳触发器最重要的参数为（脉宽）。

3．常见的脉冲产生电路有（多谐振荡器），常见的脉冲整形电路有（单稳态触发器）（施密特触发器）。

4．为了实现高的频率稳定度，常采用（石英晶体）振荡器；单稳态触发器受到外触发时进入（暂稳态）态。

１．555定时器的最后数码为555的是（TTL ）产品，为7555的是（CMOS）产品。

2．施密特触发器具有（回差）现象，又称（电压滞后）特性；单稳触发器最重要的参数为（脉宽）。

3．常见的脉冲产生电路有（多谐振荡器），常见的脉冲整形电路有（单稳态触发器）（施密特触发器）。

4．为了实现高的频率稳定度，常采用（石英晶体）振荡器；单稳态触发器受到外触发时进入（暂稳态）态。

2．若在编码器中有50个编码对象，则要求输出二进制代码位数为（Ｂ）位。

A.5B.6C.10D.503.一个16选一的数据选择器，其地址输入（选择控制输入）端有（Ｃ）个。

A.1B.2C.4D.167.一个8选一数据选择器的数据输入端有（Ｅ）个。

A.1B.2C.3D.4E.88．在下列逻辑电路中，不是组合逻辑电路的有（Ｄ）。

A.译码器B.编码器C.全加器D.寄存器9．八路数据分配器，其地址输入端有（Ｃ）个。

A.1B.2C.3D.4E.810．组合逻辑电路消除竞争冒险的方法有（ＡＢ）。

A. 修改逻辑设计B.在输出端接入滤波电容C.后级加缓冲电路D.屏蔽输入信号的尖峰干扰11．101键盘的编码器输出（Ｃ）位二进制代码。

A.2B.6C.7D.813．以下电路中，加以适当辅助门电路，（ＡＢ）适于实现单输出组合逻辑电路。

A.二进制译码器B.数据选择器C.数值比较器D.七段显示译码器14.消除竟争冒险的方法有（修改逻辑设计）（接入滤）1．同步计数器和异步计数器比较，同步计数器的显著优点是（Ａ）。

A.工作速度高B.触发器利用率高C.电路简单D.不受时钟CP控制。

2．把一个五进制计数器与一个四进制计数器串联可得到（Ｄ）进制计数器。

A.4B.5C.9D.203．下列逻辑电路中为时序逻辑电路的是（Ｃ）A.变量译码器B.加法器C.数码寄存器D.数据选择器5. N个触发器可以构成能寄存（Ｂ）位二进制数码的寄存器。

A.N-1B.NC.N+1D.2N6．五个D触发器构成环形计数器，其计数长度为（Ａ）。

A.5B.10C.25D.327．同步时序电路和异步时序电路比较，其差异在于后者（Ｂ）。

A.没有触发器B.没有统一的时钟脉冲控制C.没有稳定状态D.输出只与部状态有关8．一位8421BCD码计数器至少需要（Ｂ）个触发器。

A.3B.4C.5D.109.欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（Ｂ）级触器。

A.2B.3C.4D.810．8位移位寄存器，串行输入时经（Ｂ）个脉冲后，8位数码全部移入寄存器中。

A.1B.2C.4D.81．寄存器按照功能不同可分为两类：（移位）寄存器和（数码）寄存器。

2．数字电路按照是否有记忆功能通常可分为两类：（组合逻辑电路）（时序逻辑电路）3．由四位移位寄存器构成的顺序脉冲发生器可产生（４）个顺序脉冲。

4．时序逻辑电路按照其触发器是否有统一的时钟控制分为（同步）时序电路和（异步）时序电路。

合集下载

数电复习知识点

数电复习知识点

数电复习知识点引言数字电子技术（Digital Electronics）是电子技术中的一个重要分支，主要涉及逻辑电路的设计、数字信号处理和数字系统的运行等方面。

对于学习数电的同学来说，了解关键的复习知识点是非常重要的。

本文将为大家整理数电的复习知识点，帮助大家更好地掌握这门学科。

一、数电基础知识1. 集成电路集成电路（Integrated Circuit，IC）是指在单个芯片上集成了大量的电子元件或器件。

它分为模拟集成电路和数字集成电路两种类型，其中数电主要涉及数字集成电路。

数电中常使用的数字集成电路包括门电路、触发器、计数器等。

2. 二进制二进制是数电中最常用的数字表示方式，以0和1两个数字表示。

在数字电子系统中，所有的数据和信号都以二进制形式存在。

掌握二进制的转换和计算方法是数电学习的基础。

3. 逻辑门电路逻辑门电路是由晶体管等电子元件组成的电子电路，用于实现逻辑运算。

常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）等。

了解逻辑门的基本原理和实现方式是数电学习的重点。

二、数字系统设计1. 组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路，其输出只依赖于当前的输入值。

通过逻辑门的组合和连接，可以实现不同的逻辑功能。

理解组合逻辑电路的设计与实现是数电学习的核心内容。

2. 时序逻辑电路时序逻辑电路是由组合逻辑电路和触发器（Flip-flop）组成的电路，其输出不仅依赖当前的输入值，还和过去的状态有关。

时序逻辑电路具有记忆功能，可以实现存储和状态转换等功能。

3. 计数器与寄存器计数器是时序逻辑电路中的一种常见电路，用于计算和记录输入脉冲的数量。

计数器的类型包括二进制计数器、BCD码计数器、环形计数器等。

寄存器是一种能够存储多个数据位的时序逻辑电路，常用于数据存储与传输。

三、数字信号处理1. 时域与频域时域是指信号随时间变化的特性，频域是指信号在频率上的特性。

了解时域与频域的概念和分析方法对于数字信号处理非常重要。

现代电子技术基础(数字部分)知识点

现代电子技术基础(数字部分)知识点

一、数电知识要点第一章 数制与编码1、码制：各种码制之间的转换(整数,小数)2、带符号数的原码、反码和反码3、二进制编码：自然二进制码、格雷码4、BCD 码：8421BCD 码、余三码等第二章 逻辑函数及其化简1、逻辑代数的基本运算及复合运算：与、或、非、与非、或非、异或、同或与运算： 全1得1，有0得0；或运算：有1得1，全0得0； 非运算：10 01==异或：相同得0，相异得1同或：相同得1，相异得02、逻辑运算基本公式及常用规则：1) 十个基本公式2) 逻辑运算常用规则：代入规则；反演规则；对偶规则3、逻辑函数表示方法1）真值表2）逻辑函数表达式：与或表达式；或与表达式；与非-与非表达式；或非-或非表达式；最小项表达式；最大项表达式（概念、性质、两者之间的关系）3）逻辑电路图(与电路分析设计结合)：由逻辑表达式到电路图；由电路图写逻辑表达式；4）卡诺图（化简：最多四变量）求逻辑函数的最简与或表达式和或与表达式第三章组合逻辑电路1、集成电路主要电气指标：输入/输出电压；输入/输出电流；噪声容限；扇出系数；输出结构：推拉式输出；开路输出；三态输出2、常用组合逻辑模块3-8译码器、数据选择器、加法器、数值比较器3、组合逻辑电路分析分析步骤：1）由给定的逻辑图逐级写出逻辑函数表达式；2)由逻辑表达式列出真值表；3)分析、归纳电路的逻辑功能。

4、组合电路的设计设计步骤：列真值表—写出适当的逻辑表达式—画电路图。

其中第二步写逻辑表达式时根据设计要求有所不同：1)用门电路设计：与或电路/与非-与非电路：卡诺图化简求最简与或表达式或与电路/或非-或非电路：卡诺图化简求最简或与表达式2)用3-8译码器+与非门设计：写最小项表达式3)用3-8译码器+与门设计：写最大项表达式4)用数据选择器设计：通过卡诺图降维得出数据选择器的各位地址信号Ai和各路数据Di的表达式5、逻辑险象的判别和消除第四章时序电路分析1、各类触发器的特性方程、约束方程、状态表、状态图(RS,JK,D)2、集成计数器74163工作原理、功能及应用（如何构成任意模的计数器、序列信号发生器）3、时序电路的分析1)由触发器构成的米里型/莫尔型同步时序电路的分析步骤：分析电路类型—写激励方程和输出方程—求次态方程—状态表、状态图—功能。

数电基本知识点总结

数电基本知识点总结

数电基本知识点总结一、数字电子学概述数字电子学是研究数字系统中的信号处理和信息表示的学科。

它主要关注二进制数字信号的传输、处理和存储。

数字电子学的基础是逻辑运算，这些运算是构建更复杂数字系统的基本元素。

二、数制和编码1. 数制- 二进制数制：使用0和1两个数字表示所有数值的数制，是数字电子学的基础。

- 八进制数制：使用0到7八个数字表示数值，常用于简化二进制数的表示。

- 十进制数制：使用0到9十个数字表示数值，是日常生活中最常用的数制。

- 十六进制数制：使用0到9和A到F十六个数字表示数值，常用于计算机编程中。

2. 编码- ASCII编码：用于表示文本字符的一种编码方式。

- 二进制编码：将数据转换为二进制形式进行存储和传输。

- 格雷码：一种二进制数系统，用于减少错误的可能性。

三、基本逻辑门1. 与门（AND）- 逻辑表达式：A∧B- 输出为真（1）仅当所有输入都为真。

2. 或门（OR）- 逻辑表达式：A∨B- 输出为真（1）只要至少有一个输入为真。

3. 非门（NOT）- 逻辑表达式：¬ A- 输出为真（1）当输入为假（0）时。

4. 异或门（XOR）- 逻辑表达式：A⊕B- 输出为真（1）当输入不相同时。

四、组合逻辑组合逻辑是指输出仅依赖于当前输入的逻辑电路。

这些电路不包含存储元件，因此没有记忆功能。

1. 逻辑门的组合- 通过基本逻辑门的组合，可以构建更复杂的逻辑函数。

2. 多级逻辑- 多个逻辑门按层次结构连接，形成复杂的逻辑电路。

3. 逻辑表达式简化- 使用布尔代数规则简化逻辑表达式，优化电路设计。

五、时序逻辑时序逻辑电路的输出不仅依赖于当前的输入，还依赖于过去的输入（即电路的历史状态）。

1. 触发器（Flip-Flop）- 基本的时序逻辑元件，能够存储一位二进制信息。

2. 计数器（Counter）- 顺序记录输入脉冲的数量，常用于定时和计数。

3. 寄存器（Register）- 由一系列触发器组成，用于存储多位二进制信息。

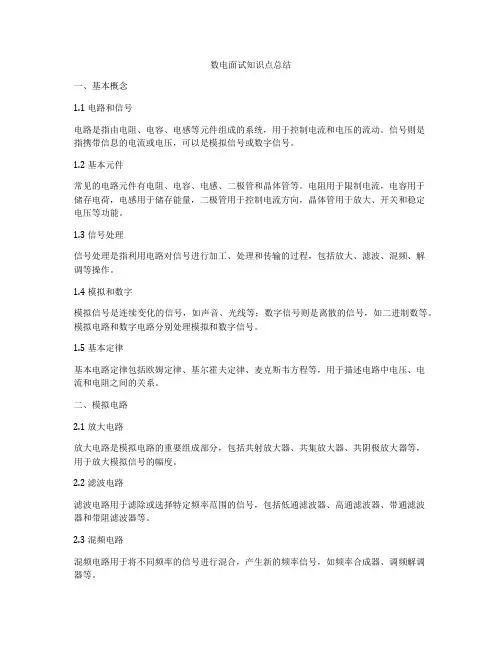

数电面试知识点总结
