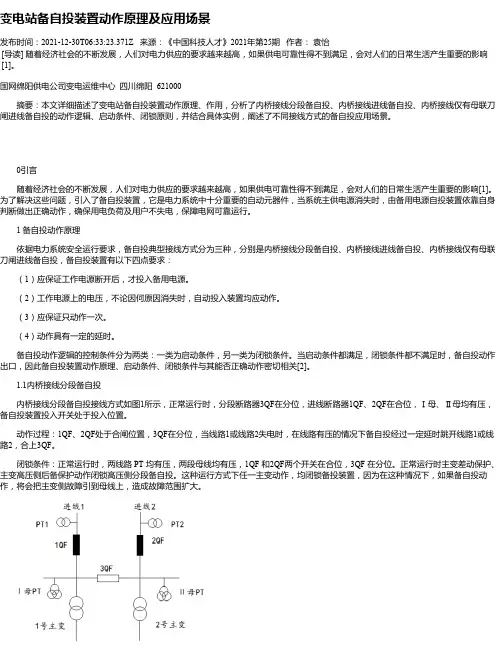

变电站备自投装置动作原理及应用场景发布时间：2021-12-30T06:33:23.371Z 来源：《中国科技人才》2021年第25期作者：袁怡[导读] 随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。

国网绵阳供电公司变电运维中心四川绵阳 621000摘要：本文详细描述了变电站备自投装置动作原理、作用，分析了内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投的动作逻辑、启动条件、闭锁原则，并结合具体实例，阐述了不同接线方式的备自投应用场景。

0引言随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。

为了解决这些问题，引入了备自投装置，它是电力系统中十分重要的自动元器件，当系统主供电源消失时，由备用电源自投装置依靠自身判断做出正确动作，确保用电负荷及用户不失电，保障电网可靠运行。

1 备自投动作原理依据电力系统安全运行要求，备自投典型接线方式分为三种，分别是内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投，备自投装置有以下四点要求：（1）应保证工作电源断开后，才投入备用电源。

（2）工作电源上的电压，不论因何原因消失时，自动投入装置均应动作。

（3）应保证只动作一次。

（4）动作具有一定的延时。

备自投动作逻辑的控制条件分为两类：一类为启动条件，另一类为闭锁条件。

当启动条件都满足，闭锁条件都不满足时，备自投动作出口，因此备自投装置动作原理、启动条件、闭锁条件与其能否正确动作密切相关[2]。

1.1内桥接线分段备自投内桥接线分段备自投接线方式如图1所示，正常运行时，分段断路器3QF在分位，进线断路器1QF、2QF在合位，Ⅰ母、Ⅱ母均有压，备自投装置投入开关处于投入位置。

动作过程：1QF、2QF处于合闸位置，3QF在分位，当线路1或线路2失电时，在线路有压的情况下备自投经过一定延时跳开线路1或线路2，合上3QF。

备自投装置定值整定原则分析及优化建议文章通过对典型备自投装置的动作逻辑、定值整定原则进行具体分析，提出了优化建议。

标签：备自投；整定原则；优化建议引言随着社会经济不断发展，电力客户对电力系统供电可靠性的要求越来越高，备用电源自动投入装置（以下简称备自投装置）作为提高多电源供电变电站的供电可靠性、保障对客户连续供电的一种有效手段已被广泛应用在各级供电系统中。

由于电网规模不断扩大，电网结构日趋复杂，多级变电站或多套备自投装置需要相互配合，备自投装置的定值整定尤为重要。

文章将针对几种典型的备自投装置的定值整定进行分析和探讨。

1 备自投装置基本要求及动作逻辑1.1 备自投装置基本要求（1）当工作电源无压，而备用电源有压，且无其他闭锁条件时，备自投装置应能起动。

（2）当手动、遥控切除工作电源时，应闭锁该侧备自投。

（3）备自投装置每充电完成一次后，仅允许动作一次，下一次动作需重新充电。

（4）在备用电源投入前，需要确认工作电源开关确已断开。

（5）电源开关偷跳或继电保护跳开后而无需闭锁时备自投装置应动作。

（6）备自投装置除了备自投功能外，应具备联切功能，以便联切小火电、电容器或部分负荷。

1.2 备自投装置动作逻辑下面以内桥接线主接线变电站为例，介绍最常见的桥开关备自投方式及线路备自投方式动作逻辑，如图1所示。

由图1可见，变电站高压侧为内桥接线，线路1进线开关DL1对应Ⅰ母线，线路2进线开关DL2对应Ⅱ母线，桥开关DL3。

1.2.1 桥开关备自投装置动作逻辑正常运行时，Ⅰ、Ⅱ母线均有压，DL1、DL2在合位，桥开关DL3在分位。

（1）Ⅰ母失压、Ⅱ母有压时，跳开DL1开关，合上DL3开关恢复Ⅰ母供电。

（2）Ⅱ母失压、Ⅰ母有压时，跳开DL2开关，合上DL3开关恢复Ⅱ母供电。

（3）进线DL1或DL2开关偷跳时，合上DL3开关恢复Ⅰ母或Ⅱ母供电。

（4）为防止PT断线时备自投误动，用检线路无流的判据加以闭锁。

以上备投动作过程分解为下列动作逻辑：（1）动作逻辑1：当满足Ⅰ母无压、线路Ⅰ无流、Ⅱ母有压条件时启动，在DL1合位、DL3分位情况下，经跳闸延时跳开DL1开关。

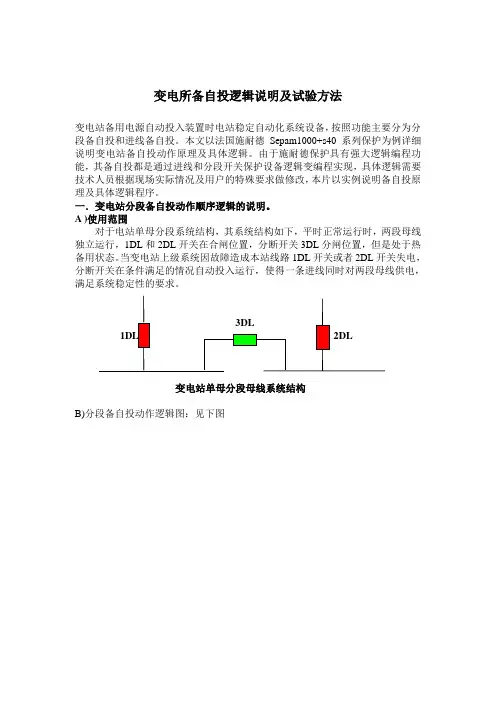

变电所备自投逻辑说明及试验方法变电站备用电源自动投入装置时电站稳定自动化系统设备，按照功能主要分为分段备自投和进线备自投。

本文以法国施耐德Sepam1000+s40系列保护为例详细说明变电站备自投动作原理及具体逻辑。

由于施耐德保护具有强大逻辑编程功能，其备自投都是通过进线和分段开关保护设备逻辑变编程实现，具体逻辑需要技术人员根据现场实际情况及用户的特殊要求做修改，本片以实例说明备自投原理及具体逻辑程序。

一．变电站分段备自投动作顺序逻辑的说明。

A )使用范围对于电站单母分段系统结构，其系统结构如下，平时正常运行时，两段母线独立运行，1DL和2DL开关在合闸位置，分断开关3DL分闸位置，但是处于热备用状态。

当变电站上级系统因故障造成本站线路1DL开关或者2DL开关失电，分断开关在条件满足的情况自动投入运行，使得一条进线同时对两段母线供电，满足系统稳定性的要求。

变电站单母分段母线系统结构B)分段备自投动作逻辑图：见下图分段备自投逻辑图C)分段备自投逻辑原理及具体应用实例分析1.分段备自投逻辑动作充电条件：本段进线开关在合位置，备自投投入开关打到投入位置，所在的分段开关在分闸位置，本段进线母线电压正常，以上条件全部满足5秒后分段备自投充电完成。

向另外一段进线发出分段备自投条件满足信号。

也就是充电完成信号，具体逻辑如下。

VL1 = I12 (开关合位置)AND I23（备自投开关在投入位置）AND (NOT I24 )(分段开关在分位置)AND P59_1_3 (本段母线有电压)VL2 = TON(VL1 ,5000 )V1 = TOF(VL2 ,2000 )//分段备自投充电逻辑完成，同时给对侧进线发分段备自投条件满足信号(此处延时的目的是防止母线电压波动，记住此处的时间必须比低电压的延时要短，否则会出现两边都失压的时候分段备自投跳本侧进线)VL3 = TOF(VL2 ,5000 )（此处延时的目的模拟本段电压从有压到无压的过程，分段备自投必须失母线开始有压到后来失压，记住此处的时间必须比低电压的延时要长一点，但是不能太长，最好是比低电压长1000ms左右,否则会出现多次备自投的情况)2．分段备自投逻辑放电条件：进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作，本端进线失压发出分闸命令但是没有跳开自身，以及对侧备自投信号没有满足。

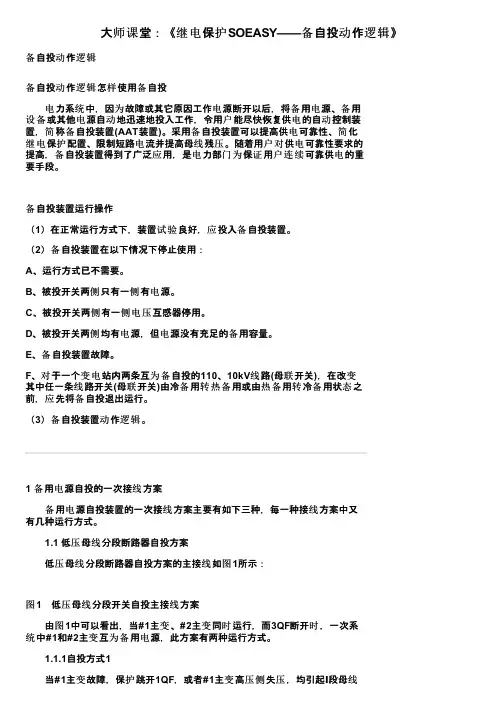

大师课堂：《继电保护SOEASY——备自投动作逻辑》备自投动作逻辑备自投动作逻辑怎样使用备自投 电力系统中，因为故障或其它原因工作电源断开以后，将备用电源、备用设备或其他电源自动地迅速地投入工作，令用户能尽快恢复供电的自动控制装置，简称备自投装置(AAT装置)。

采用备自投装置可以提高供电可靠性、简化继电保护配置、限制短路电流并提高母线残压。

随着用户对供电可靠性要求的提高，备自投装置得到了广泛应用，是电力部门为保证用户连续可靠供电的重要手段。

备自投装置运行操作　（1）在正常运行方式下，装置试验良好，应投入备自投装置。

（2）备自投装置在以下情况下停止使用： A、运行方式已不需要。

B、被投开关两侧只有一侧有电源。

C、被投开关两侧有一侧电压互感器停用。

D、被投开关两侧均有电源，但电源没有充足的备用容量。

E、备自投装置故障。

　F、对于一个变电站内两条互为备自投的110、10kV线路(母联开关)，在改变其中任一条线路开关(母联开关)由冷备用转热备用或由热备用转冷备用状态之前，应先将备自投退出运行。

（3）备自投装置动作逻辑。

1 备用电源自投的一次接线方案 备用电源自投装置的一次接线方案主要有如下三种，每一种接线方案中又有几种运行方式。

1.1 低压母线分段断路器自投方案 低压母线分段断路器自投方案的主接线如图1所示：图1　低压母线分段开关自投主接线方案 由图1中可以看出，当#1主变、#2主变同时运行，而3QF断开时，一次系统中#1和#2主变互为备用电源，此方案有两种运行方式。

1.1.1自投方式1 当#1主变故障，保护跳开1QF，或者#1主变高压侧失压，均引起Ⅰ段母线失压，I1无电流，Ⅱ段母线有电压，即跳开1QF，合上3QF。

自投条件是Ⅰ段母线失压、I1无电流、Ⅱ段母线有电压、1QF确实已跳开。

检查I1无电流是为了防止Ⅰ段母线电压互感器二次电压三相断线引起的误投。

1.1.2自投方式2 当发生与上述自投方式1相类似的原因，Ⅱ段母线失压、I2无电流并Ⅰ段母线有电压时，即跳开2QF，合上3QF。

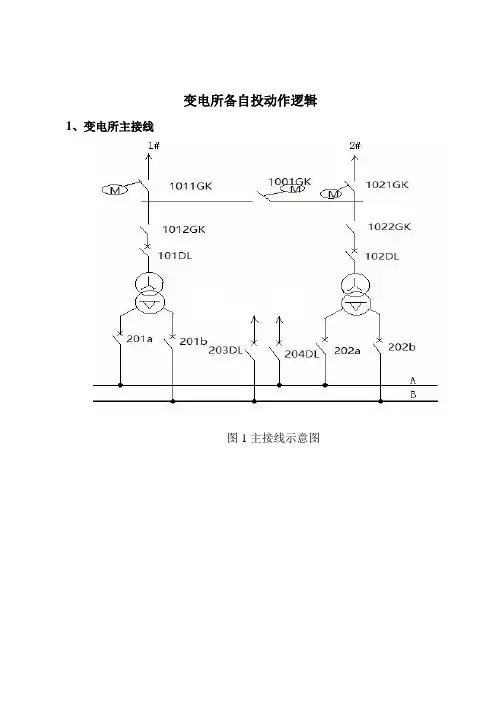

变电所备自投动作逻辑1、变电所主接线图1主接线示意图2、变电所备自投动作逻辑（适用于车间管内9座变电所）2.1备自投动作逻辑1#主变故障2#主变故障2.2.11#进线+1#主变→1#进线+2#主变自投动作过程1#主变测控装置开始检测1#主变故障且1#主变故障备自投投入，分闸101DL、201aDL、201bDL且成功，同时检测203DL、204DL分闸成功，且主变故障倒交叉，合1001GK且成功，1#主变测控装置向2#主变测控装置发自投联络信号，2#主变收到1#主变测控装置联络信号，且2#主变故障备自投投入，2#主变测控装置检测主变故障倒交叉，合闸102DL、202aDL、202bDL,且成功，输出成功信息，运行方式由1#进线+1#主变→1#进线+2#主变运行。

2.2.21#进线+2#主变→1#进线+1#主变自投动作过程1#主变测控装置开始检测2#主变故障且1#主变故障备自投投入，同时2#主变测控装置开始检测2#主变故障且2#主变故障备自投投入，分闸102DL、202aDL、202bDL且成功，1#主变测控装置检测203DL、204DL 分闸成功，2#主变测控装置检测到1001GK不允许控制，向1#B测控装置发自投联络信号，1#B测控装置接收到2#B测控装置信号，检测到1001允许1#测控装置控制，分闸1001GK，合闸101DL、201aDL、201bDL且成功，输出自投成功信息，运行方式由1#进线+2#主变→1#进线+1#主变运行。

2.2.31#进线+2#主变→2#进线+2#主变自投动作过程1#主变测控装置开始检测1#进线失压故障且1#进线失压故障备自投投入，同时2#主变测控装置检测到1#进线失压且2#进线失压备自投投入，分闸102DL、202aDL、202bDL成功，检测203DL、204DL已分闸，2#主变测控装置检测到1001GK不允许控制，向1#主变测控装置发自投联络信号，1#主变测控装置接收到2#主变测控装置信号，检测到1001允许1#主变测控装置控制，分闸1001GK成功，分闸1011GK成功，向2#主变测控装置发自投联络信号，2#主变测控装置在自投联络延时内收到1#主变测控装置联络信号，合闸1021GK成功，且进线有压，合102DL、202aDL、202bDL且成功，输出自投成功信息，运行方式由1#进线+2#主变→2#进线+2#主变运行。

备自投工作原理及动作条件备自投（BST）工作原理及动作条件。

一、BST工作原理。

备自投（BST）是一种自动化的生产工艺，其工作原理主要包括以下几个方面：1. 传感器检测，BST系统通过安装在生产线上的传感器，对产品进行实时监测和检测。

传感器可以检测产品的大小、形状、颜色等特征，从而实现对产品的准确识别。

2. 数据处理，传感器采集到的数据将传输到BST系统的数据处理模块中，经过处理和分析后，系统可以对产品进行分类、分拣和定位。

3. 机械执行，根据数据处理的结果，BST系统会指导机械手臂、输送带等设备进行相应的动作，将产品按照要求进行分拣、装配或包装。

4. 控制系统，BST系统通过控制系统对整个生产线进行自动化的控制和调度，确保生产过程的高效、稳定和可靠。

二、BST动作条件。

BST系统的正常工作需要满足一定的动作条件，主要包括以下几个方面：1. 环境条件，BST系统需要在相对稳定的环境条件下进行工作，包括温度、湿度、光照等方面的要求。

特别是对于一些对环境条件较为敏感的产品，需要更加严格的环境控制。

2. 电力供应，BST系统需要稳定的电力供应，以保证设备的正常运行。

对于一些对电力质量要求较高的设备，还需要进行额外的电力保护和滤波处理。

3. 维护保养，BST系统需要定期进行设备的维护保养，包括清洁、润滑、更换易损件等工作，以确保设备的长期稳定运行。

4. 人员配合，BST系统的工作还需要工作人员的配合和协助，包括设备的开启、关闭、故障处理等方面的工作。

5. 安全保障，BST系统需要具备完善的安全保障措施，包括防护装置、紧急停车装置、安全警示标识等，以保障工作人员和设备的安全。

总结：备自投（BST）作为一种自动化的生产工艺，其工作原理主要包括传感器检测、数据处理、机械执行和控制系统。

而BST系统的正常工作需要满足一定的动作条件，包括环境条件、电力供应、维护保养、人员配合和安全保障。

只有在这些条件的配合下，BST系统才能实现高效、稳定和可靠的生产工作。

备自投装置工作原理备自投装置是一种常见的安全设备，主要用于防止人员在高处工作时发生意外坠落。

其工作原理是通过一系列的传感器和控制系统，监测人员的位置和动作，一旦发现有坠落的危险，自动触发安全保护措施，将人员稳定住，避免伤害事故的发生。

备自投装置的工作原理可以分为三个主要步骤：检测、判断和保护。

首先，通过传感器对人员的位置和动作进行实时监测。

这些传感器可以是压力传感器、加速度传感器、位移传感器等，它们可以感知人员所处的位置、姿态、速度等信息。

传感器将采集到的数据传输给控制系统，进行进一步的处理和分析。

在判断阶段，控制系统会根据传感器采集到的数据，对人员的状态进行评估和判断。

例如，如果人员处于高处且没有采取安全措施，或者出现了失去平衡的迹象，控制系统会认定存在坠落的危险。

此外，控制系统还可以根据设定的安全参数，对人员的动作进行分析，判断是否存在意外坠落的风险。

一旦判断出存在坠落的危险，备自投装置会立即触发保护措施，以保护人员的安全。

常见的保护措施包括：紧急停止装置、安全带、安全网、避免坠落的防护设施等。

例如，紧急停止装置可以迅速切断电源，停止高处作业的设备运转，以减少事故的发生。

安全带可以通过绑扎人员的腰部或腿部，将其固定在高处，避免坠落。

安全网可以布置在高处，起到防护的作用，防止人员坠落到地面或其他危险区域。

除了以上的基本工作原理外，备自投装置还可以配备其他的辅助功能，以提高安全性。

例如，可以安装声光报警装置，当发生坠落危险时，及时发出警报，提醒人员注意安全。

还可以配备远程监控系统，实时监测高处作业的情况，及时发现并处理潜在的安全隐患。

备自投装置通过传感器和控制系统的配合，实现对人员高处作业的监测和保护。

它的工作原理是通过检测人员的位置和动作，判断是否存在坠落的危险，一旦发现危险，立即触发相应的安全保护措施。

备自投装置的应用可以有效地预防和减少高处作业发生的意外事故，保护人员的生命安全。

在实际应用中，还应注意对备自投装置的定期维护和检查，确保其正常工作和可靠性。

备自投的原理、作用及条件方式“全球电力招聘信息”期待与您共同成长！备自投的原理、作用就是备用电源自动投入装置，是电力系统中十分重要的自动元器件，当系统主供电源不论因何原因消失时，由备用电源自投装置动作，确保用电负荷及用户不失电。

一备用电源自动投入装置的要求（一）应保证在工作电源或设备断开后，才投入备用电源或设备。

（二）工作电源或设备上的电压，不论因何原因消失时，自动投入装置均应动作。

（三）自动投入装置应保证只动作一次。

每个动作逻辑的控制条件可分为两类：一类为启动条件，另一类为闭锁条件。

当启动条件都满足，闭锁条件都不满足时，备投动作出口。

为防止备投重复动作，在每个动作逻辑中设置一个“充电”计数器，充满电后开放出口逻辑。

“放电”条件：（一）任一个闭锁条件满足；（二）备投动作出口后。

二几种备投方式的闭锁原则（一）内桥接线分段备自投的闭锁原则（二）内桥接线进线备自投的闭锁原则（三）单母分段备自投的闭锁原则(一）内桥接线分段备自投的闭锁原则正常运行时主变差动保护、主变高压侧后备保护动作闭锁高压侧分段备自投。

注：此运行方式下任一主变动作，均闭锁备投装置。

备投1方式：内桥接线分段备自投接线图（二）内桥接线进线备自投的闭锁原则适用于：进线备自投，进线Ⅰ、进线Ⅱ互为备用正常运行时，主变差动保护、主变高压侧后备保护动作均不闭锁高压侧进线备自投。

注：此运行方式下任一主变动作，均不闭锁备投装置。

备投2方式：内桥接线进线备自投接线图内桥接线进线备自投原理：正常运行时，两线路 PT 均有压，两段母线均有压，1DL 和2DL 中的一个开关在合位，另一个在分位，3DL 在合位。

工作线路失电，在备用线路有压的情况下跳开工作线路，合上备用电源。

母联偷跳时造成所带母线失压时，在备用线路有压的情况下合备用线路开关。

为防止 PT 断线时备自投误动，取线路电流作为线路失压的闭锁判据。

设置 1＃、2＃变压器主保护及高压侧后备保护动作接点开入经压板至备自投闭锁开入，但不投入。

《备自投装置》备自投装置由主变备自投、母联备自投和进线备自投组成。

①若正常运行时，一台主变带两段母线并列运行，另一台主变作为明备用，采用主变备自投。

②若正常运行时，每台主变各带一段母线，两主变互为暗备用，采用母联开关备自投。

③若正常运行时，主变带母线运行，两路电源进线作为明备用，两段母线均失压投两路电源进线，采用进线备自投。

一、#2主变备自投#1主变运行,#2主变备用,即1DL、2DL、5DL在合位，3DL、4DL在分位，当#1主变电源因故障或其它原因断开，2＃变备用电源自动投入，且只允许动作一次。

1、充电条件：a. 66千伏Ⅰ母、Ⅱ母均三相有压；b. 2DL、5DL在合位,4DL在分位；c.当检备用主变高压侧控制字投入时，高压侧220kV母线任意侧有压。

以上条件均满足，经备自投充电时间后充电完成。

2、放电条件：a.#2主变检修状态投入；b.4DL在合位；c.当检备用主变高压侧控制字投入时，220kV两段母线均无压, 经延时放电;d.手跳2DL或5DL；e. 5DL偷跳，母联5DL跳位未启动备自投时,且66kV Ⅱ母无压；f.其它外部闭锁信号（主变过流保护动作、母差保护动作）；g.2DL、4DL位置异常；h.I母或II母TV异常，经10s延时放电；i.#1主变拒跳；j.#2主变自投动作；k.主变互投硬压板退出；l.主变互投软压板退出。

上述任一条件满足立即放电。

3、动作过程：充电完成后，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压，#1变低压侧无流，延时跳开#1变高、低压侧开关1DL和2DL，联切低压侧小电源线路。

确认2DL跳开后，经延时合上#2变高压侧开关3DL，再经延时合#2变低压侧开4DL。

设置“加速备投”投退控制字。

当充电完成后，#1变低压侧开关2DL跳开，Ⅰ母、Ⅱ母均无压，高压侧任意母线有压（检高压侧母线电压控制字投入），#1变低压侧无流，且加速备投控制字投入则延时Tjsbzt跳#1变高、低压侧开关1DL和2DL，确认2DL跳开后经Th2 延时合上#2变高压侧开关3DL，再经Th3延时合#2变低压侧开关4DL。
