《液压与气压传动》复习资料及答案
一、填空题
1．液压系统由动力元件、执行元件、控制元件、辅助元件和传动介质元件五部分组成。
2．节流阀通常采用薄壁小孔；其原因是通过它的流量与粘度无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是层流，另一种是紊流。区分这两种流动状态的
参数是雷诺数。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于流速会急剧增加，该
处压力将急剧降低，这时有可能产生气穴。
5．液压马达把液压能能转换成机械能能，输出的主要参数是转速和转矩。

6．液压泵的容积效率是该泵实际流量与理论流量的比值。
7．液压缸的泄漏主要是由压力差和间隙造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙。
9．和齿轮泵相比，柱塞泵的容积效率较高，输出功率大，抗污染能力差。
10．在旁油路节流调速回路中，确定溢流阀的调定压力时应考虑克服最大负载所需要的压力，正
常工作时溢流阀口处于打开状态。
11．常用方向阀的操作方式有手动、机动、电磁等三种。
二、选择题．
1．液压缸差动连接工作时，缸的（A ）。
A．运动速度增加了 B．压力增加了
C．运动速度减小了 D．压力减小了
2．液压缸差动连接工作时活塞杆的速度是（A ）。
A．24dQv B．)(222dDQv

C．24DQv D．)(422dDQ
3．液压缸差动连接工作时作用力是（D ）。
A．)(222dDpF B．22dpF

C．)(422dDpF D．42dpF
4．在液压系统中，液压马达的机械效率是（C ）。
A．TMM B．MMMTT
C．TMM1 D．MMMT
5．在液压系统中，液压马达的容积效率是（D ）。
A．TQQ1 B．TTQQQ

C．TQQ D．QQQTT
6．液压系统的真空度应等于（B ）。
A．绝对压力与大气压力之差 B．大气压力与绝对压力之差
C．相对压力与大气压力之差 D．大气压力与相对压力之差
7．调速阀是用（A ）而成的。
A．节流阀和定差减压阀串联 B．节流阀和顺序阀串联
C．节流阀和定差减压阀并联 D．节流阀和顺序阀并联
8．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通，回油封闭，则此阀的滑阀机
能为（ A ）。
A．P型 B．Y型
C．K型 D．C型
9．与节流阀相比较，调速阀的显著特点是（A ）。
A．流量稳定性好 B．结构简单，成本低
C．调节范围大 D．最小压差的限制较小
10．双作用叶片泵配流盘上的三角槽是为使（B ）。

A．叶片底部和顶部的液体压力相互平衡
B．吸油区过来的密封容积进入压油区时，避免压力突变，减少流量脉动
C．转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙
D．叶片在转子槽中作径向运动时速度没有突变，而减小叶片泵的冲击
11．采用卸荷回路是为了（C ）。
A．减小流量损失 B．减小压力损失
C．减小功率损失 D．提高系统发热
12．设图中回路各阀的调整压力为1p>2p>3p，
那么回路能实现（C ）调压。
A．一级
B．二级
C．三级
D．四级
三 简答题
1． 液压冲击产生的原因。
在液压系统中，由于某种原因，液体压力在一瞬间会突然升高，产生很高的压力峰值，这种现象
称为液压冲击。产生的原因：A液流通道迅速关闭或液流迅速换向使液流速度的大小或方向突然
变化时，由于液流的惯力引起的液压冲击。B运动着的工作部件突然制动或换向时，因工作部件
的惯性引起的液压冲击。C某些液压元件动作失灵或不灵敏，使系统压力升高而引起的液压冲击。
2． 溢流阀与减压阀的区别。
以先导式为例，不同之处有：A减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不
变。B在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。C为保证减压阀出口压力，
减压阀泄油口需通过泄油口单独外接油箱；而溢流阀的出油口是通油箱的，所以溢流阀不必单独
外接油箱。
3． 进油节流调速回路与回油节流调速回路的区别。
A.承受负值负载的能力：回油节流调速回呼的节流阀使液压缸回油腔形成一定的背压，在负值负
载时，背压能阻止工作部件的前冲，由于回油腔没有背压力，因而不能在负值负载下工作。B.停
车后的启动性能：长期停车后液压缸油腔内的油液会流回油箱，当液压泵重新向液压缸供油时，
在回油节流调速回路中，由于没有节流阀控制流量，会使活塞前冲；而在进油节流调速回路中，
由于进油路上有节流阀控制流量，故活塞前冲很小，甚至没有前冲。C.实现压力控制的方便性：
进油节流调速回路中，进油腔的压力将随负载而变化，当工作部件碰到止挡块而停止后，其压力
将升到溢流阀的调定压力，而回油节流调速回路中，只有回油腔的压力才会随负载而变化，当工
作部件碰到止挡块后，其压力将降至零。D.发热及泄漏的影响：进油节流调速回路，湍流是经节
流阀直接进入进油腔，而回油节流调速回路中，是经过节流阀发热后的液压油将直接流回油条冷
却。E.运动平稳性：回油节流调速由于存在背压力，可起阻尼作用，平稳性比进油节流调速好。
四 读图题
叙述双泵供油快速运动回路的工作原理。

双泵供油快速运动回路工作原理：图中1高压小流量泵，用以实现工作进给运动。2低压大流量
泵，用以实现快速运动。在快速运动时，液压泵2输出的油经单向阀4和液压泵1输出的油共同
向系统供油。在工作进给时，系统压力升高，打开液控顺序阀(卸荷阀)3使液压泵2卸荷，此时
单向阀4关闭，由液压泵1单独向系统供油。溢流阀5控制液压泵1的供油压力是根据系统所需
最大工作压力来调节的，而卸荷阀3使液压泵2在快速运动时供油，在工作进给时则卸荷
五 计算题
1．图中液压回路，液压缸无杆腔面积1A＝
502cm，有杆腔面积2A＝252cm，液压泵流量
P
Q

＝25minL，负载LF＝80000N，阀5的调定压
力5yp＝0.5aMP，节流阀通流截面积a＝
0.22cm，节流阀前后压差jp＝0.4aMP，油液密
度＝9003mkg，qC＝0.62，忽略管路其它损
失，试求：
（1）．溢流阀2的调定压力2yp（aMP）；
（2）．活塞向右的运动速度v（sm）；
（3）．通过溢流阀2的溢流量2yQ（minL）；
（4）．回路效率。
2．有一液压泵在某工况压力p＝4aMP，泵实际流量Q＝50minL。试求：
（1）．当泵的输入功率N＝4kW时，液压泵的总效率；
（2）．已知泵压力为零时，泵的流量Q＝54minL，液压泵的容积效率和机械效率。
1．（1）求溢流阀2的调定压力
列活塞力平衡方程

2211ApFApL


aayLMPPAApFp25.16105.16210501025105.08000054461251


ajyMPppp65.164.025.1612

（2）求活塞向右的运动速度
通过节流阀的流量：

smpaCQjqj3464107.3104.09002102.062.02

smAQvj074.01050107.3441

（3）求通过溢流阀2的溢流量
min8.26010107.325342LQQQjPy

（4）求回路效率
85.06010251065.16074.080000362

Py
Qp

vF

2． （1）83.0601041050104336NpQ
（2）0p时泵的流量即为泵的理论流量TQ＝54minL
93.05450TvQQ，89.093.083.0
v
m


合集下载

液压气动技术试题库及其答案

液压气动技术试题库及其答案

填空题：1.液压传动装置由、、、和五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3. 液压控制阀按其用途来分可分为，，。

4. 液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种，。

6. 压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.答案：动力元件，执行元件，控制元件，辅助元件，工作介质2.干燥器，空气过滤器3.方向控制阀，压力控制阀，流量控制阀4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵5.沿程压力损失，局部压力损失6.液压力，平衡力7.层流，絮流，雷诺数8.中位机能9.压力冲击10.液体1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3. 液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

6.消除困油的方法是：在齿轮的两侧开卸荷槽。

7.压力取决于负载，速度取决于流量。

8.高速马达有：齿轮马达，叶片马达，轴向柱塞马达。

9.齿轮泵按结构形式可分为：外啮合，内啮合。

10.液压执行元件包括：液压缸和液压马达。

11. 液压泵是液压系统的动力元件，也是一种能量转换装置。

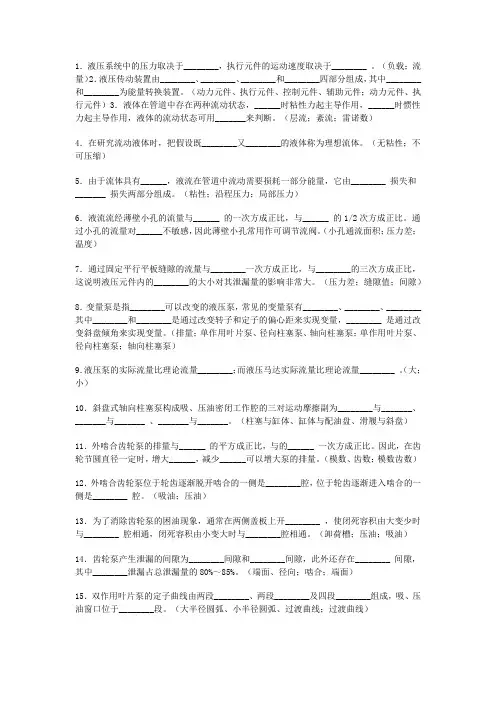

液压与气动复习试题库及参考答案

液压与气动复习试题库及参考答案

1．液压系统中的压力取决于________，执行元件的运动速度取决于________ 。

（负载；流量）2．液压传动装置由________、________、________和________四部分组成，其中________和________为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，______时粘性力起主导作用，______时惯性力起主导作用，液体的流动状态可用_______来判断。

（层流；紊流；雷诺数）4．在研究流动液体时，把假设既________又________的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有______，液流在管道中流动需要损耗一部分能量，它由________ 损失和_______ 损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与______ 的一次方成正比，与______ 的1/2次方成正比。

通过小孔的流量对______不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与________一次方成正比，与________的三次方成正比，这说明液压元件内的________的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指________可以改变的液压泵，常见的变量泵有________、________、________其中________和________是通过改变转子和定子的偏心距来实现变量，________ 是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量________；而液压马达实际流量比理论流量________ 。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为________与_______、_______与_______ 、_______与_______。

液压与气压传动考试试卷及答案

液压与气压传动考试试卷及答案

液压与气压传动考试试卷及答案一、选择题（每题2分，共20分）1. 液压系统中的工作介质是（）。

A. 水介质B. 液压油C. 气体D. 电磁波答案：B2. 液压泵是液压系统的（）。

A. 执行元件B. 控制元件C. 动力元件D. 辅助元件答案：C3. 下列哪种液压泵属于变量泵（）。

A. 齿轮泵B. 螺杆泵C. 柱塞泵D. 叶片泵答案：C4. 液压马达与液压泵的工作原理基本相同，其主要区别是（）。

A. 输入输出参数不同B. 结构不同C. 工作压力不同D. 流量不同答案：A5. 下列哪种液压控制阀属于压力控制阀（）。

A. 节流阀B. 溢流阀C. 电磁换向阀D. 调速阀答案：B6. 下列哪种气压传动系统元件属于执行元件（）。

A. 气源处理装置B. 气缸C. 气动控制阀D. 气动逻辑元件答案：B7. 气缸的输出力与（）有关。

A. 气压B. 气缸直径C. 气缸行程D. 所有以上因素答案：D8. 下列哪种气动控制阀属于方向控制阀（）。

A. 调压阀B. 溢流阀C. 换向阀D. 节流阀答案：C9. 下列哪种气压传动系统元件属于辅助元件（）。

A. 气源处理装置B. 气缸C. 气动逻辑元件D. 气动传感器答案：A10. 下列哪种液压系统故障属于压力故障（）。

A. 系统泄漏B. 油温过高C. 油液变质D. 噪声过大答案：B二、填空题（每题2分，共20分）1. 液压系统的工作原理是利用液体压力能来实现能量转换和传递。

2. 液压泵的排量是指泵在单位时间内输出的液体体积。

3. 液压马达的输出扭矩与马达的排量和工作压力成正比。

4. 气压传动系统的基本组成部分有气源装置、执行元件、控制元件和辅助元件。

5. 气缸的工作原理是利用气体压力推动活塞运动。

6. 液压系统中的压力控制阀包括溢流阀、减压阀和顺序阀。

7. 气动控制阀包括方向控制阀、压力控制阀和流量控制阀。

8. 液压系统中的泄漏故障主要包括内泄漏和外泄漏。

9. 气压传动系统中的气源处理装置包括空气过滤器、减压阀和油雾器。

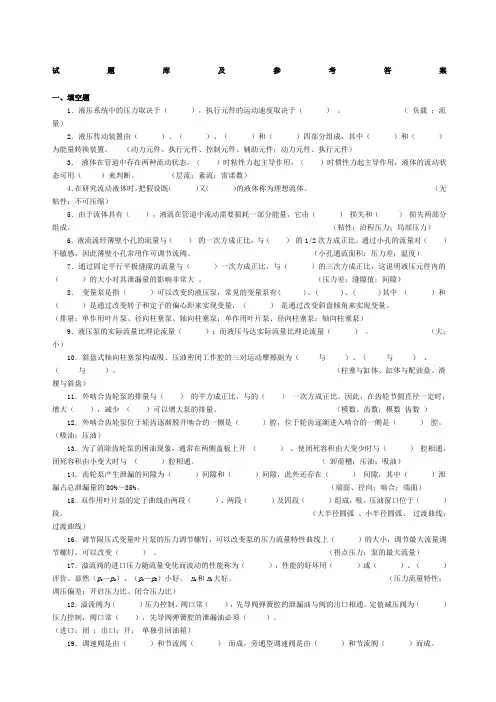

液压与气动试题库及答案
