110kV线路停电更换耐张塔双串单片绝缘子作业指导书

第一节直线绝缘子串11.1 110kV输电线路带电更换悬垂绝缘子串21.2 110kV输电线路带电更换悬垂绝缘子串41.3 110kV输电线路带电更换直线悬垂绝缘子串61.4 110kV输电线路带电清扫绝缘子8第二节耐X绝缘子串102.1 110kV输电线路带电更换耐X整串绝缘子102.2 110kV输电线路带电更换双串耐X整串绝缘子122.3 110kV输电线路带电更换耐X整串绝缘子132.4 110kV输电线路带电更换跳线〔引流线〕绝缘子串16第三节金具与附件173.1 110kV输电线路带电更换导线悬垂线夹183.2 110kV输电线路带电更换耐X跳线〔引流线〕并沟线夹203.3 110kV输电线路带电更换导线防振锤〔防舞动失谐摆〕213.4 110kV输电线路带电更换子导线间隔棒〔环〕233.5 110kV输电线路带电安装〔更换〕导线相间间隔棒243.6 110kV输电线路带电安装导线防舞鞭263.7 110kV输电线路带电安装〔更换〕双摆防舞器273.8 110kV输电线路安装防鸟剌、防鸟网、消雷器〔避雷针〕293.9 110kV输电线路带电安装防鸟罩30第四节导、地线324.1 110kV输电线路带电修补导线324.2 110kV输电线路带电修补导线344.3 110kV输电线路带电处理导线异物364.4 110kV输电线路带电更换孤立档架空地线374.5 110kV输电线路带电处理架空地线轻微损伤394.6 110kV输电线路带电进展架空地线断股补强40第五节检测425.1 110KV输电线路带电检测零值瓷绝缘子425.2 110kV输电线路复合绝缘子憎水性检测435.3 110KV输电线路带电检测低、零值瓷质绝缘子455.4 带电检测110 kV线路绝缘子等值附盐密度、灰密46第6节杆塔换部件496.1 110KV输电线路带电更换杆塔拉线496.2 110KV输电线路带电更换直线∏型杆中、下段516.3 110KV输电线路带电升高Π型直线杆导线横担与加装地线支架536.4110kV输电线路带电升高或下沉直线Π型电杆546.5 110KV输电线路带电升高或下沉直线单杆56第7节特殊或大型作业项目587.1 110KV输电线路带电断开和接通空载线路587.2 110KV输电线路带电加装耐X引流线吊串绝缘子607.3 110KV输电线路带电调整弛度627.4 110KV输电线路跨越110kV带电线路导线展放647.5 110KV输电线路带电加装重锤〔悬垂绝缘子串、耐X吊瓶〕657.6 110KV输电线路绝缘子带电水冲洗677.7 110KV输电线路带电顺线路整体移动门型混凝土杆697.8 输电线路档中带电开断损伤导线重新压接作业法71第一节直线绝缘子串1.1 110kV输电线路带电更换悬垂绝缘子串1、作业方法：地电位结合滑车组法。

110kv架空线路直线塔绝缘子的更换技巧综述110kV架空线路直线塔绝缘子更换是电力系统维护中的重要工作之一。

绝缘子是保障架空线路正常运行的重要部件，而直线塔绝缘子更换需要技巧和经验，以确保操作安全、高效。

在本文中，我们将综述110kV架空线路直线塔绝缘子更换的技巧，包括前期准备、操作流程、安全注意事项等，以期帮助电力工作者更好地进行这项工作。

一、前期准备1.安全防护：在进行绝缘子更换之前，必须确保操作人员具备相关的安全防护措施。

这包括佩戴安全帽、绝缘手套、绝缘鞋等防护装备，并严格按照相关规定进行操作。

2.工具准备：操作人员需要准备好各种需要用到的工具，比如绝缘子吊装设备、绝缘子拆卸工具、验电棒等。

保障工具的完好性和准确性也是非常重要的。

3.现场勘察：在进行绝缘子更换之前，需要对现场进行仔细的勘察，确保操作安全、高效。

这包括检查线路运行情况、环境条件、地形地貌等。

4.人员配备：需要确保操作人员的数量和技能符合实际操作需求，一般需要有足够的操作人员进行绳索吊装、检修、安全保护等工作。

二、操作流程1.施工准备：在确定更换绝缘子的直线塔后，首先需要在地面上做好相关施工准备工作。

包括架设绝缘子更换施工架、设置吊装绳索、拉线等。

2.松螺栓：在进行绝缘子更换之前，首先需要使用相应的松螺栓工具将原有的绝缘子与直线塔杆杆体分离。

3.绳索吊装：在松螺栓之后，使用绳索等工具将原有的绝缘子吊离直线塔，需要特别注意吊装的平稳和安全。

4.更换绝缘子：一般情况下，更换绝缘子需要多人合作，确保绝缘子的安全连接和固定。

在更换绝缘子的时候，需要特别注意保护好绝缘子表面，避免绝缘子损坏。

5.检修：更换绝缘子后，需要对直线塔的其他部件进行仔细的检修，确保线路的正常运行。

6.收尾工作：在完成绝缘子更换之后，需要对施工现场进行整理、清理，确保施工现场的整洁和安全。

三、安全注意事项1.防止触电：在进行绝缘子更换的过程中，一定要注意绝缘子的绝缘性能，严格按照操作规程进行操作，避免发生触电事故。

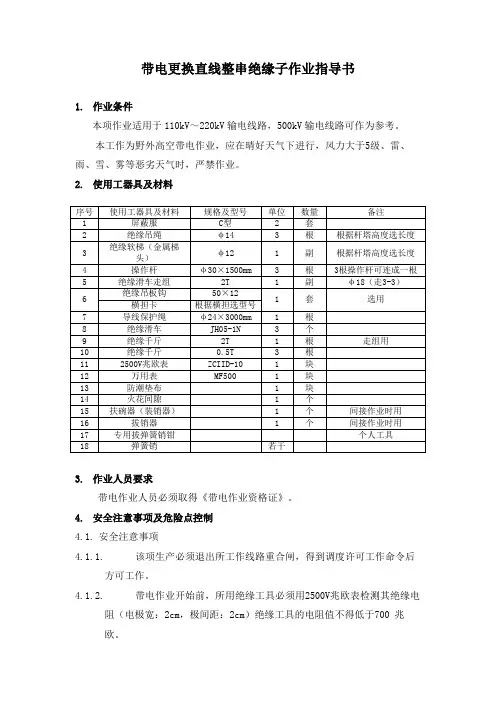

带电更换直线整串绝缘子作业指导书1.作业条件本项作业适用于110kV～220kV输电线路，500kV输电线路可作为参考。

本工作为野外高空带电作业，应在晴好天气下进行，风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。

2.使用工器具及材料3.作业人员要求带电作业人员必须取得《带电作业资格证》。

4.安全注意事项及危险点控制4.1.安全注意事项4.1.1.该项生产必须退出所工作线路重合闸，得到调度许可工作命令后方可工作。

4.1.2.带电作业开始前，所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm，极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。

4.1.3.杆上及等电位人员必须穿戴全套合格的屏蔽服。

4.1.4.现场工作人员必须戴安全帽，杆上人员不得失去安全带的保护。

4.1.5.作业过程中，杆上作业人员不得触及未脱离带电导线的绝缘子；等电位作业人员必须保持对地安全距离不小于：110kV—1.0米；220kV--1.8米；对邻相的安全距离：110kV—1.4米；220KV—2.5米4.1.6.绝缘工具保持有效绝缘长度操作杆： 110kV—1.3米； 220kV--2.1米绝缘绳索、承力工具： 110kV—1米； 220kV--1.8米4.1.7.作业前必须对绝缘子串进行零值检测，良好的绝缘子片数必须达到：110kV—5片；220kV—9片才能进行带电作业。

4.1.8.工作中应加装导线后备保护绳4.1.9.加强现场监护，及时纠正不安全动作。

天气不良，停止作业。

4.2.危险点控制措施5.1.方法一：等电位作业法。

5.1.1.作业人员组成: 本作业需作业人员7人, 工作负责人1名；等电位作业人员1人, 杆上作业人员1人，地面作业人员4人。

5.1.2.作业步骤5.1.2.1.接受工作任务，召开班前会，讲解相关技术安全措施及施工方法5.1.2.2.填写工作票，准备好工器具。

5.1.2.3.申请停用该线路重合闸，得到调度许可后方可工作。

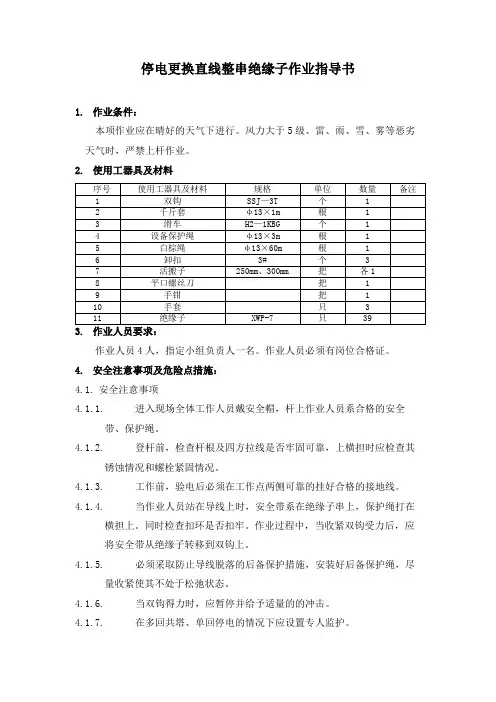

停电更换直线整串绝缘子作业指导书1.作业条件：本项作业应在晴好的天气下进行。

风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁上杆作业。

2.使用工器具及材料作业人员4人，指定小组负责人一名。

作业人员必须有岗位合格证。

4.安全注意事项及危险点措施：4.1.安全注意事项4.1.1.进入现场全体工作人员戴安全帽，杆上作业人员系合格的安全带、保护绳。

4.1.2.登杆前，检查杆根及四方拉线是否牢固可靠，上横担时应检查其锈蚀情况和螺栓紧固情况。

4.1.3.工作前，验电后必须在工作点两侧可靠的挂好合格的接地线。

4.1.4.当作业人员站在导线上时，安全带系在绝缘子串上，保护绳打在横担上。

同时检查扣环是否扣牢。

作业过程中，当收紧双钩受力后，应将安全带从绝缘子转移到双钩上。

4.1.5.必须采取防止导线脱落的后备保护措施，安装好后备保护绳，尽量收紧使其不处于松弛状态。

4.1.6.当双钩得力时，应暂停并给予适量的的冲击。

4.1.7.在多回共塔、单回停电的情况下应设置专人监护。

4.2.危险点控制措施5.1准备阶段5.1.1填写第一种工作票。

5.1.2接受工作任务后，合理分工。

5.1.3准备个人安全工具及工器具材料。

5.1.4履行工作许可手续。

5.2实施阶段5.2.1进入工作地点，工作负责人宣读工作票，交待安全、技术措施。

5.2.2到达现场核实线路名称、杆号及共杆、邻近、交叉线路的标志。

5.2.3工作前，对线路验电后，在工作地段两端挂好接地线。

5.2.4上杆作业人员，带上滑车及白棕绳。

攀登杆塔，在杆塔上系好安全带及保护绳，将滑车挂好。

5.2.5通过白棕绳提升工器具。

如双钩、千斤、卸扣、导线保护绳等。

5.2.6绑扎好千斤、挂好双钩，进入作业位置并将安全带系在绝缘子串上。

5.2.7安装好导线后备保护钢丝绳。

5.2.8将双钩两端吊钩挂好（一侧为导线、一侧为千斤套）提升导线。

其导线侧吊钩距线夹中心位置不超过300mm。

5.2.9当双钩得力后应给予适量的冲击，确认连接无误后将安全带转移至双钩上。

编号：Q-2010-**-** 220kV省培线8号抢修塔起立作业指导书批准：年月日审核：年月日编制：年月日作业负责人：刘仁义作业日期： 2010年**月**日**时至2010 年**月**日**时黑龙江省黑河电业局抢修队I110KV克拜线停电更换铁塔作业指导书.工作内容：4号、84装、拆接地线；6号、82号拆除旧杆，新立JJ1-15、JJ2－15铁塔各1基，导地线移架。

工作时间：11月10日8时00分至17时00分工作地段：110KV克拜线5号——83号工作人员：工作负责人 1 名，工作成员33 名，作业项目共分为 2 组工作环境介绍：现场简图：附：1天气：温度：湿度：风力：1 范围本指导书适用于黑龙江省黑河电业局送电专业抢修作业2 作业时间：2010年**月**日**时至2010 年**月**日**时3引用文件国家电网公司电力安全工作规程（电力线路部分）（试行）—（以下简称安规）Q/GD W168—2008 《输变电设备状态检修试验规程》Q/GD W174—2008 《架空输电线路状态检修导则》GB50233 110~500kV架空电力线路施工及验收规范DL /T741—2001 架空送电线路运行规程东电生字[1988]第1514号架空送电线路检修工艺规程GB 50233—2005 110~500kV架空送电线路施工及验收规范4 人员组合工作人员共计13人，其中：工作负责人1 名，安全监护人1名，兼职测工1人，绞磨卷扬机操作1人，其他工作人员9人。

5 作业方法利倒落式人字抱杆起立抢修塔，用吊车放倒6 作业准备26.2 人员要求6.3 主要作业工器具346.4 主要材料56.5危险点分析63.1 工作任务73.2 作业准备阶段3.2 作业准备阶段3.2.3填写并签发工作票完整填写工作票并履行审批、签发手续。

详细内容见本次作业工作票。

4 作业实施阶段8910115 作业结束阶段12指导书执行情况评估6 作业总结阶段6.1召开班后会总结本次作业安全、质量情况，以及经验、教训。

110kv架空线路直线塔绝缘子的更换技巧综述架空线路是电力系统中常见的一种输电方式，它使用直线塔来支撑输电线路，并通过绝缘子将导线与直线塔隔离，以防止电流泄漏。

在架空线路中，绝缘子是非常关键的部件，它直接影响着线路的安全运行和输电效率。

然而，随着时间的推移，绝缘子可能会出现老化、损坏或者污秽等情况，需要进行更换。

本文将综述110kv架空线路直线塔绝缘子更换的技巧，包括更换前的准备工作、更换过程中的注意事项以及更换后的检查与测试。

一、更换前的准备工作1.审查线路情况：在进行绝缘子更换之前，首先需要对整个线路进行审查，了解线路的走向、地形条件、周围环境等情况。

同时需要对需要更换绝缘子的直线塔进行仔细检查，确定需要更换的绝缘子的具体位置和数量。

2.确定更换计划：在审查完线路情况之后，需要根据绝缘子的实际情况和线路的运行情况，确定更换计划，包括更换时间、更换方式、更换材料等。

3.准备必要工具和材料：根据更换计划，准备必要的工具和材料，例如绝缘子、绳索、安全带、绝缘子更换工具、绝缘子检测仪等。

4.制定安全措施：由于绝缘子更换工作需要在高空进行，因此安全是首要考虑的问题。

制定必要的安全措施，包括安全带使用、工作人员配备、施工区域标识等。

5.通知相关部门和人员：在进行绝缘子更换之前，需要及时通知相关电力部门和施工人员，确保整个更换过程的顺利进行。

二、更换过程中的注意事项1.施工人员安全：在进行绝缘子更换工作时，施工人员的安全是首要考虑的问题。

施工人员需要戴好安全带，并确保安全带的固定牢靠，不得擅自解除安全带。

2.使用专业工具：绝缘子更换工作需要使用专业的工具，例如绝缘子更换工具、绳索等。

使用工具时需要注意操作规范，确保工作的安全进行。

3.防止绝缘子损坏：在更换绝缘子的过程中，需要防止绝缘子受到损坏。

在使用绳索吊装绝缘子时，需要注意绳索的固定牢靠，防止绝缘子在吊装过程中摩擦到直线塔导致损坏。

4.防止触电事故：在更换绝缘子的过程中，需要对线路进行临时隔离，确保施工人员不会因为触电而受伤。

输电线路检修风险分析范本典型作业项目一览
一、停电作业
1、线路标准检修（清扫、消缺、检查金具）
2、停电更换直线杆绝缘子（单吊串）
3、停电更换直线杆绝缘子（双吊串）
4、停电更换耐张杆绝缘子（单串、两串）
5、停电更换耐张杆绝缘子（三串、四串）
6、停电修补断股导线
7、停电调整架空线路导线弧垂
8、停电调整架空线路地线弧垂
9、停电更换导线防振锤
10、停电更换导线悬垂线夹
11、停电更换地线顶架
12、停电更换地线防振锤
13、停电更换地线悬垂线夹
14、停电更换拉线
15、停电修补断股架空地线
16、停电更换单片绝缘子（停电加装绝缘子）
二、带电作业
1、带电检测绝缘子
2、带电更换直线杆绝缘子（单吊串）
3、带电更换直线杆绝缘子（双吊串）
4、带电更换耐张杆绝缘子（单串、两串）
5、带电更换耐张杆绝缘子（三串、四串）
6、带电修补断股导线
7、带电调整架空线路导线弧垂
8、带电调整架空线路地线弧垂
9、带电更换地线防振锤
10、带电更换地线悬垂线夹
11、带电更换拉线
12、带电修补断股架空地线
13、带电更换单片绝缘子
三、特殊作业项目
1、停电升高杆塔
2、停电更换单换位塔绝缘子串
典型作业项目：线路停电更换直线杆塔单串导线绝缘子一、作业策划
二、作业过程分析
2、以上材料中对工作环节的划分是按现场作业实际情况来划分，也可以直接划分为现场作业准备、攀登杆塔、绝缘子串上工作、工器具材料传递、地面配合等大的工作环节，但这种分法，风险控制重点不突出。

10kV线路地电位带电更换耐张
绝缘子串作业指导书
Q/41DL 10102039-2004A
1 适用范围
本指导书适用于河南省电力公司10kV线路地电位带电更换耐张绝缘子串作业。

2 相关引用标准
下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。

《电业安全工作规程》（电力线路部分）DL409-91
《带电作业操作导则》
《带电作业绝缘工具的管理导则》
3 天气条件及作业现场要求
天气晴朗,无雨,雪,雾等不良影响；风力不超过5级（风速不大于10.7m/s）；环境湿度(相对湿度不大于75％)适宜。

4 作业人员
工作负责人1名；杆上电工2名；地面电工1名。

要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关检修技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。

5 主要设备及工器具
参见附表A
6 作业程序及质量要求
7 危险点分析及作业安全注意事项
7.1 所使用工器具合格。

7.2 杆上电工移位时，必须通知工作负责人，并等到工作负责人许可
7.3 #1，#2电工注意保持与带电体的0.4m安全距离
7.4 地面电工在传递绝缘工器具时，注意使绝缘工器具不碰撞电杆或杆上物体
7.5 在遮蔽时，导线遮蔽罩和绝缘包毯遮蔽导线、绝缘子完全，不留空隙。

7.6 安装绝缘支线杆必须牢固，撑开导线距离必须符合安全距离
8 质量记录
绝缘子安装记录
附录A：工器具材料清册。

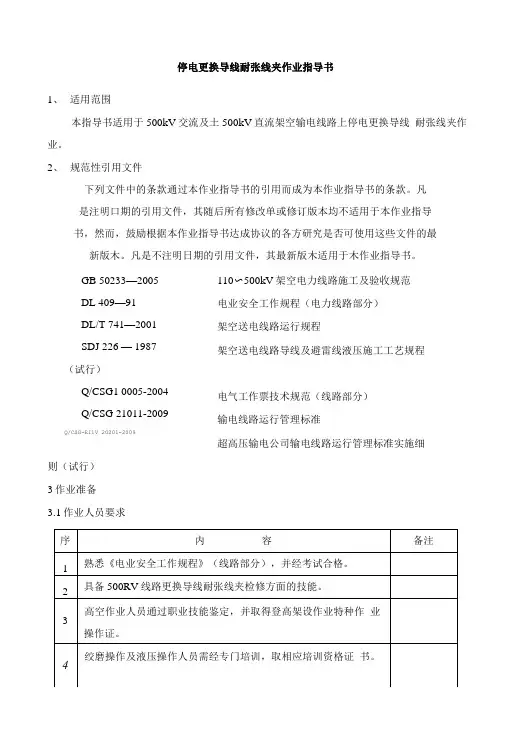

GB 50233—2005DL 409—91DL/T 741—2001SDJ 226 — 1987 （试行）Q/CSG1 0005-2004Q/CSG 21011-2009 Q/CSG-EI1V 20201-2009 停电更换导线耐张线夹作业指导书1、适用范围本指导书适用于500kV交流及土500kV直流架空输电线路上停电更换导线耐张线夹作业。

2、规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明口期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版木。

凡是不注明日期的引用文件，其最新版木适用于木作业指导书。

110〜500kV架空电力线路施工及验收规范电业安全工作规程（电力线路部分）架空送电线路运行规程架空送电线路导线及避雷线液压施工工艺规程电气工作票技术规范（线路部分）输电线路运行管理标准超高压输电公司输电线路运行管理标准实施细则（试行）3作业准备3.1作业人员要求、作业人员组织工具材料注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定。

4作业所需时间不含前往工作地点的时间，完成该项工作所需时间约为6小时。

5作业安全及预防控制措施6・2办理工作票，召开班前会1、按照《电气工作票技术规范（线路部分）》执行；2、工作负责人向全体工作人员讲解工作存在的风险，交待安全措施，填写班前会记录表并签字确认。

6・3调度许可工作，核对设备名称1、工作人员携带工具及材料到达工作现场；2、调度许可工作后，工作负责人按工作票核对线路名称、杆塔编号及线路色标。

6. 4宣读工作票1、工作负责人召集全体人员列队，宣读工作票；2、工作负责人讲明工作屮的危险点及措施，并了解工作人员的精神状况，均无问题后方可开始作业。

6.5登杆塔，验电、挂接地线1、各项准备工作完成后，作业人员分别在耐张塔和相邻直线塔携带绝缘手套、验电器及接地线登塔。

110kv架空线路直线塔绝缘子的更换技巧综述110kV架空线路是输电线路的一种常见形式，直线塔是其中的一种主要支架形式。

绝缘子作为电力输送的重要设备，承载着绝缘和支持导线的功能。

在110kV架空线路中，直线塔绝缘子的更换是一项关键的维护工作，需要技术和经验的支持。

本文将从更换前的准备工作、更换过程中的技巧和注意事项以及更换后的验收和维护等几个方面进行综述，以期为相关工程技术人员提供参考。

一、更换前的准备工作1.1工作前的调查和准备在进行110kV架空线路直线塔绝缘子更换前，需要进行详细的调查和准备工作。

这包括对线路进行全面的检测和评估，了解绝缘子的老化情况、支架的变形状况以及作业环境等因素。

同时，还需要做好作业计划和安全措施的制定，保证更换作业的顺利进行。

1.2材料和设备准备在更换绝缘子前，需要做好必要的材料和设备准备工作。

包括更换绝缘子所需的绝缘子本身、作业工具、作业辅助设备等。

同时，需要检查和保养作业车辆和作业设备，保证其可以正常使用。

1.3人员培训和安全指导作业前需要对作业人员进行相关的培训和安全指导，确保他们了解作业的流程、技巧和安全操作要点。

尤其是针对高压线路的特点和危险性，需要加强安全意识教育，确保作业人员具备相应的操作技能和自我保护意识。

二、更换过程中的技巧和注意事项2.1剥离旧绝缘子更换直线塔绝缘子的第一步是剥离旧绝缘子。

在这一过程中需要注意保护好周围的设备和导线，避免因误操作导致事故发生。

同时，需要谨慎处理旧绝缘子，避免对环境造成污染或对人员造成伤害。

2.2安装新绝缘子安装新绝缘子是更换过程中的关键步骤，需要注意以下几点：（1）选择合适的绝缘子规格和型号，确保其符合设计要求和标准规范。

（2）谨慎操作，确保绝缘子的安装位置正确、固定牢固，以保证其正常使用和寿命。

（3）使用适当的工具和设备，确保安装过程中的安全和稳定。

2.3检查和测试更换绝缘子后，需要进行相应的检查和测试工作，以验证更换的绝缘子和直线塔的正常运行状态。

停电更换直线串单片绝缘子作业指导书1 适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上停电更换直线串单片绝缘子作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB 50233—2005 110～500kV架空电力线路施工及验收规范DL 409—91 电业安全工作规程(电力线路部分)DL/T 626—2005 劣化盘形悬式绝缘子检测规程DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005-2004 电气工作票技术规范(线路部分)Q/CSG 21011-2009 输电线路运行管理标准Q/CSG-EHV 20201－2009 超高压输电公司输电线路运行管理标准实施细则（试行）3 作业准备3.1 作业人员要求序号内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 具备500kV线路更换直线串单片绝缘子检修方面的技能。

3 作业人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。

4 作业人员身体健康、精神状态应良好，并无妨碍工作的病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

3.2 作业人员组织序号人员分工人数备注1 工作负责人 12 塔上作业人员 13 地面作业人员 23.3 工具材料序号名称型号单位数量备注1 导线接地线根 12 验电器个 13 绝缘手套付 14 无极绳φ12 条 25 单轮滑车0.5T 个 16 传递绳φ12 条 1 视塔高选配7 导线保护绳条 18 卡具付 1 视绝缘子型号选配9 兆欧表台 1 陶瓷绝缘子时使用10 拔销器把 111 绝缘子片 1 视被更换的绝缘子型号选配12 护目镜付 413 个人工具套 44 作业所需时间不含前往工作地点的时间，完成该项工作所需时间约为1小时/片。

编号： XXX
配电更换金具、绝缘子作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XXXXX 供电局
1、范围
本指导书针对XXX变电所10KVXXXX线更换金具、绝缘子工作编制，仅适用该项目工作。

2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。

3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 备品备件
4．4 车辆、工器具
4．5 材料
4．6 危险点分析
4．7 安全措施
4．8 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收记录
8、附录
注：1、设备主要技术参数，必要时附设备简图，说明现场作业情况
2、设备调试试验记录
停电作业线路系统图（标明工作地段及地线位置）
工作地点
KV 三环线
02020201
K0101乙K0101甲
K0101萨尔图变电所
9、需要说明的其它问题。

带电更换110kV~220kV直线双串绝缘子的方法摘要：带电作业作为一项特殊作业方式，其目的是提高电网安全、供电可靠性与经济运行水平，在电力生产中占据着不可忽视的重要地位，在我国现阶段，带电作业已得到广泛应用。

本文首先分析更换绝缘子带电作业的必要性与可行性，随后研究其中存在的问题并提出解决方法，最后探讨几点带电更换绝缘子的作业方法，以期为其更好发展做出贡献。

关键词：带电更换；直线；双串绝缘子带电作业是更换绝缘子串、弥补输电线路缺陷最为重要的方法，在实际操作中，双串绝缘子与直线卡具不平衡受力，导致二联板出现上下偏摆，挤压绝缘子串，难以解除碗头，这延长了作业时间与安全距离，增加了作业风险与难度系数，因此，在更换绝缘子串方面，改进作业方法势在必行。

一、带电作业必要性与可行性（一）必要性近年来输电线路数量增多，根据设备运行要求与检修周期来看，必须定期更换绝缘子串，随着近年来供电可靠性与同业对标要求不断上升，很难申请输电线路停电作业，这表明，开展带电作业无可避免，因此需要对其方法进行研究与探讨。

（二）可行性如果选择耐张引流线扩距措施或限位措施，就可以使带电作业人员在一定活动空间内直接到达作业位置实施地电位作业。

除此以外，还可以研制专用工器具，确保带电作业人员可以使用配套工器具间接作业，以此提高可行性，实现带电更换绝缘子。

在对输电线路实施带电作业时，电工通常可以利用软梯法、吊篮法与绝缘硬梯法等进入强电场，结合各类作业方法适用范围与特点，调查研究表明，在110kV直线绝缘子方面，无论哪种方法都无法轻易开展等电位带电更换绝缘子，在220kV方面，如果选择引流线支撑或者限位等措施，在此基础上实施绝缘平梯作业法，可以开展更换绝缘子作业，提高带电作业可行性，二、问题与解决方法（一）问题在带电作业下更换110kV-220kV直线绝缘子串，通常选择可调直线卡具（拉板）或直线卡具（拉板），实施双吊点地电位作业。

在多次带电作业更换直线绝缘子串以后，作业人员发现带电作业时间过长，由于没有合理选择卡具，作业过程出现问题，例如：在作业时吊点处塔材时常出现变形；直线卡具不均匀受力，致使绝缘子串受到挤压；二联板出现上下偏摆现象，必须使用绝缘绳索对二联板进行控制；在解除碗头时十分困难。
