铁塔组立施工方案94328

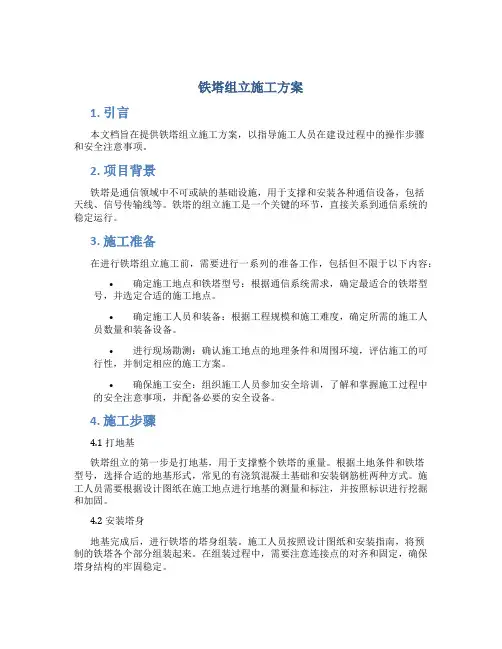

铁塔组立施工方案1. 引言本文档旨在提供铁塔组立施工方案，以指导施工人员在建设过程中的操作步骤和安全注意事项。

2. 项目背景铁塔是通信领域中不可或缺的基础设施，用于支撑和安装各种通信设备，包括天线、信号传输线等。

铁塔的组立施工是一个关键的环节，直接关系到通信系统的稳定运行。

3. 施工准备在进行铁塔组立施工前，需要进行一系列的准备工作，包括但不限于以下内容：•确定施工地点和铁塔型号：根据通信系统需求，确定最适合的铁塔型号，并选定合适的施工地点。

•确定施工人员和装备：根据工程规模和施工难度，确定所需的施工人员数量和装备设备。

•进行现场勘测：确认施工地点的地理条件和周围环境，评估施工的可行性，并制定相应的施工方案。

•确保施工安全：组织施工人员参加安全培训，了解和掌握施工过程中的安全注意事项，并配备必要的安全设备。

4. 施工步骤4.1 打地基铁塔组立的第一步是打地基，用于支撑整个铁塔的重量。

根据土地条件和铁塔型号，选择合适的地基形式，常见的有浇筑混凝土基础和安装钢筋桩两种方式。

施工人员需要根据设计图纸在施工地点进行地基的测量和标注，并按照标识进行挖掘和加固。

4.2 安装塔身地基完成后，进行铁塔的塔身组装。

施工人员按照设计图纸和安装指南，将预制的铁塔各个部分组装起来。

在组装过程中，需要注意连接点的对齐和固定，确保塔身结构的牢固稳定。

4.3 安装吊装设备在铁塔组装完成后，需要进行塔身吊装工作。

根据施工要求和实际情况，选择合适的吊装设备和方法。

在吊装过程中，要确保吊装设备的稳定和安全，遵守相应的操作规程，并指挥合格的吊装人员进行操作。

4.4 安装附属设备铁塔组装及吊装完成后，需要安装相应的附属设备，包括但不限于天线、信号传输线等。

施工人员应按照设计要求进行设备的安装和接线，并进行相应的测试和调试，确保设备的正常运行。

4.5 检查和验收铁塔组立完成后，需要进行全面的检查和验收。

施工人员应对整个铁塔及附属设备进行仔细检查，确保无误后，向相关部门提交验收申请。

铁塔组立施工方案一、前期准备1、勘察与设计1.1、地勘工作a.地质勘察：进行施工区域的地质勘察，了解地下土质、地下水位等情况，为基础设计提供数据支持。

b.地形测量：进行地形测量，获取地面高程和坡度等信息，有助于后续基础施工的规划。

1.2、结构设计a.钢塔结构设计：委托专业结构工程师进行钢塔的结构设计，确保其满足安全、稳定、承载要求。

b.基础结构设计：进行基础结构设计，包括基础的类型、尺寸、钢筋布置等，以确保基础能够良好地承载钢塔荷载。

1.3、基础设计a.基础荷载计算：根据钢塔结构设计和实际情况，计算基础需要承受的荷载，包括垂直荷载和水平荷载。

b.基础类型选择：根据地质勘察和基础荷载计算结果，选择合适的基础类型，如扩展基础、桩基础等。

c.基础图纸制定：根据基础设计要求，制定详细的基础施工图纸，包括基础平面图、剖面图等。

2、材料准备2.1、钢材采购与检验a.钢材采购计划：制定钢材采购计划，确定所需数量和规格。

b.采购合同签订：与合格的钢材供应商签订采购合同，明确质量标准和交付日期。

c.钢材检验：对采购的钢材进行质量检验，确保符合相关标准和设计要求。

2.2、附属设备准备a.防雷装置：选择合适的防雷装置，并确保其符合国家标准和工程要求。

b.信号设备：准备需要安装在钢塔上的信号设备，如天线、微波器等。

c.其他附属设备：根据项目需要，准备其他必要的附属设备，如电力设备、照明设备等。

二、施工准备1、施工组织1.1、施工人员组织a.人员调配：根据施工计划，合理安排施工人员的数量和岗位，确保施工队伍的协调运作。

b.岗前培训：对施工人员进行必要的培训，包括安全操作规程、工程要求等，提高工作效率和安全意识。

c.班组建设：建立施工班组，明确各自职责，形成良好的协作机制。

1.2、设备调度与管理a.设备清单编制：制定施工所需设备清单，包括起重机、混凝土搅拌机等。

b.设备调度计划：根据施工进度，合理制定设备调度计划，确保设备在需要时到位。

铁塔组立安装施工方案1. 简介本文档旨在提供一份铁塔组立安装施工方案，以指导施工人员按照安全、高效的方式进行铁塔组立。

2. 前期准备在施工前，需进行以下准备工作：2.1 施工图纸的准备根据设计需求，准备好铁塔的施工图纸，包括各个部件的尺寸、角度和连接方式等。

2.2 材料和设备采购准备根据施工图纸，准备好所需的铁塔部件、螺栓、工具等材料和设备。

2.3 现场勘测和风险评估在施工现场进行勘测，评估地形、地质状况和气象条件等因素对施工的影响，确定合适的施工方案和安全措施。

3. 施工步骤3.1 基础打桩根据设计要求，确定铁塔的基础位置，并进行打桩作业。

确保基础的稳固性和垂直度。

3.2 基础安装和固定在基础上安装并固定铁塔底座，根据设计要求进行整体调整和垂直度校验。

3.3 支柱安装根据施工图纸，在底座上组装支柱，校验支柱的垂直度和水平度，并使用螺栓进行固定。

3.4 安装塔节根据施工图纸，依次组装塔节，并进行垂直度和水平度的校验。

确保每个塔节的稳定性和连接正确性。

3.5 封顶处理在塔节组装完毕后，进行封顶处理，包括安装塔顶部件、螺栓紧固和封胶处理等。

3.6 天线安装在安装完铁塔后，根据设计要求，进行天线的安装和调整，确保天线的稳定性和方向性。

4. 安全注意事项4.1 工作牌制度施工现场应明确工作牌制度，施工人员必须佩戴明确的工作牌。

4.2 安全防护措施施工人员应配备合适的安全防护装备，包括安全帽、安全绳、安全网等，确保施工安全。

4.3 施工人员培训施工人员应接受相关培训，了解铁塔组立施工的技术要求和安全注意事项。

4.4 施工现场管理施工现场应设立专人负责安全管理和指导施工，保证施工的安全性和质量。

5. 施工质量控制5.1 施工记录和验收施工过程中应及时记录施工情况和问题，保留好相关文档。

施工完成后，进行验收并进行相关记录。

5.2 质量检查和监督施工过程中应进行质量检查和监督，对关键部位的施工质量进行抽检，确保施工质量符合设计要求。

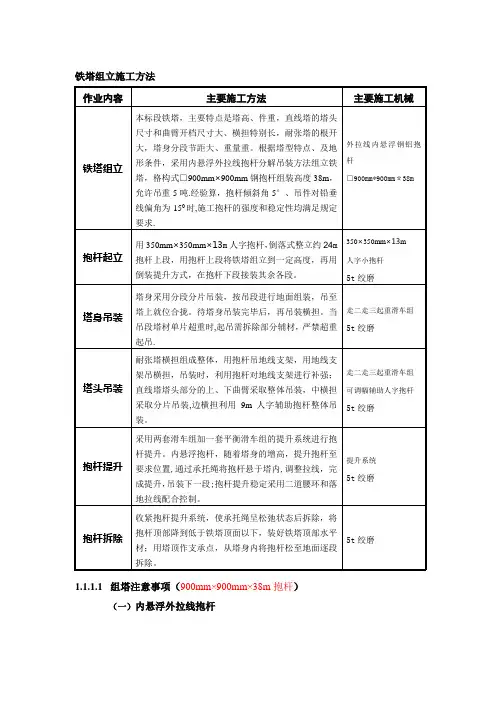

铁塔组立施工方法1.1.1.1 组塔注意事项（900mm×900mm×38m抱杆）（一）内悬浮外拉线抱杆（1）针对1000kV线路塔高、塔重及塔头结构尺寸大的特点，选用900mm×900mm×38m内悬浮外拉线抱杆分解组立，起吊重量不得超过5t。

(2）由于起吊重量较重，组塔工器要经常进行检查、维修、保养，吊点钢丝绳、起重滑车，承力钢丝绳、抱杆等重要受力工器具要在起吊前后进行详细检查,变形、受损的工器具严禁使用。

（3)提升抱杆不得少于两道腰环,腰环固定钢丝绳应呈水平并收紧。

外拉线受力后，腰环呈松弛状态.(4）承托绳固定在铁塔主柱的节点上，四根承托绳等长，承托绳与塔身的固定，通过事先安装在塔材上的施工板(孔）联接，对角两承托绳之间的夹角不得大于90°。

抱杆升出铁塔顶面的高度应根据起吊塔片的高度进行计算，确保塔片的顺利就位。

(5)抱杆拉线地锚要位于与基础中心线夹角为45°的延长线上，离基础中心的距离不小于塔高的1.2倍。

当场地不能满足要求距离时，必须验算各部受力并采取特殊的安全措施.（6）抱杆拉线和地锚经过计算后选择，吊装前拉线必须可靠固定。

（7）牵引系统放置在主要吊装面的侧面，牵引装置及地锚与铁塔中心的距离不小于塔全高的0。

5倍，且不小于40m。

（8)由于起吊抱杆系统重，结构长，在使用外拉线的情况下，考虑提升抱杆的稳定性，抱杆提升时必须设两道腰环。

同时在收工或工作间隙时,抱杆设防风拉线。

(9）利用耐张塔地线支架吊装导线横担时，地线支架作好补强措施，根据受力大小，必要时采用抱杆本体起吊系统进行补强。

(10)钢丝绳接触的铁件及吊点处必须采取里垫外包的保护措施.在计算吊点位置时，尽可能的使用铁塔施工眼孔，避免钢丝绳对铁塔的磨损。

（12)抱杆的起吊系统、工器具的选择，每种塔型使用的抱杆高度，上下曲臂及横担的具体吊装方法有待施工图出版后根据铁塔结构特点等进行验算后具体确定。

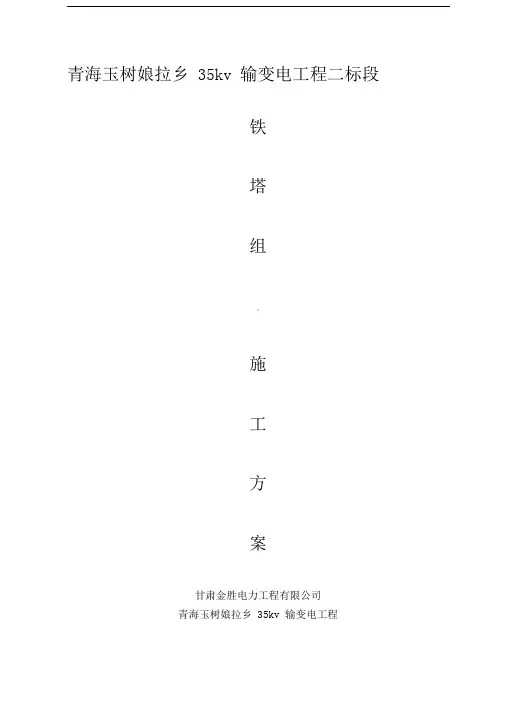

青海玉树娘拉乡35kv 输变电工程二标段铁塔组立施工方案甘肃金胜电力工程有限公司青海玉树娘拉乡35kv 输变电工程铁塔组立施工方案一、编制说明：为保证白扎-娘拉35kV线路组立铁塔施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在铁塔组立时的施工。

二、制依据：1、《电力建设工程施工技术管理制度( GB/T50326-2001)》；2、《110〜500千伏架空电力线路工程质量及评定规程( DL/T5168-2002)》；3、《娘拉乡35kv 变配电工程施工组织设计》；4、线路经过地区的调查资料及地方法规等；5、国家颁布的有关法律、法规及其它相关规范。

；6、国家电网公司质量、职业健康安全管理体系程序文件；7、架空送电线路施工及验收规范(GB 50233-2005)三、工程概况1 、本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv线路一次，通讯线路七次，线路自白扎35kv变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv 变电站，本标线路全长约12km海波高度在3600m-4400m左右，表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好。

全线均为铁塔，共计59 基，基础均为现浇混凝土基础。

由于地形复杂，在半坡或山顶，机械运输无法进行。

塔材运输大部分靠人力和畜力，四、铁塔组立1、铁塔组立前期准备(1)技术准备①组立铁塔前，必须对混凝土基础根开、高差、扭转进行复检，检查合格后方准组立铁塔。

现浇基础的混凝土强度要求：整体组立时为设计强度的100%分解组塔应达到设计强度的70%混凝土龄期最小不得少于10天。

②应准备好技术资料，包括杆塔明细表、铁塔安装图、铁塔组立施工方案及措施等。

工程技术负责人应组织有经验的技术人员和技术工人进行现场调查，熟悉铁塔图纸，确定合理的组立方法。

并对全体施工人员进行技术交底。

(2)人员准备①根据本工程工期要求，项目部将按基本工作量组织施工人员，组塔计划成立2个组塔队，参加组立铁塔的人员必须经过技术交底。

铁路铁塔组立施工方案1. 引言铁路铁塔作为保障铁路正常运行的一项重要设施，在施工过程中需要严格按照规定的方案进行组立。

本文档旨在描述一种基于安全和效率的铁路铁塔组立施工方案。

2. 施工前准备在进行铁路铁塔组立施工前，需要进行一系列的准备工作。

2.1 确定施工区域首先需要确定铁路铁塔的组立区域，根据设计图纸和实际情况，确定最合适的安装位置。

2.2 环境清理清理施工区域，包括清除杂草、垃圾等，确保施工区域整洁和安全。

2.3 组立设备准备准备各种组立设备，包括吊车、吊装绳索、支撑架等，确保设备完好，并按照相关标准进行检测和验收。

2.4 安全措施在施工前必须制定详细的安全措施，包括施工区域的围栏设置、工人的安全装备要求等。

安全措施要严格执行，确保施工过程中的人员和设备安全。

3. 施工步骤3.1 地基施工首先进行地基的施工，根据设计要求进行挖掘和填土，确保地基的平整和稳固。

3.2 塔体拼装在地基完成后，进行塔体的拼装工作。

根据设计图纸，将预制的塔体部件逐步组装在地基上。

在拼装过程中，要保证每个连接点的牢固和准确。

3.3 支撑结构安装完成塔体的拼装后，进行支撑结构的安装。

根据设计图纸，将支撑架等组件安装在塔体上，并进行固定。

3.4 装饰和绝缘处理安装完支撑结构后，对铁路铁塔进行装饰和绝缘处理。

装饰包括喷漆、喷绘等，绝缘处理则是为了防止铁塔在使用过程中产生电气问题。

3.5 检测和验收组立施工完成后，进行铁路铁塔的检测和验收工作。

通过专业仪器进行各项检测，确保铁塔的稳定性和安全性。

4. 施工注意事项在铁路铁塔组立施工过程中，需要注意以下几点：•严格按照设计图纸和施工方案操作，不得擅自修改。

•严格执行安全措施，确保施工过程中的人员和设备安全。

•做好现场管理，保持施工区域整洁和安全。

•遵守相关法律法规，保证施工工作的合法性和规范性。

•对施工过程中的问题及时处理，确保施工的连续性和顺利完成。

5. 总结铁路铁塔的组立施工是一项复杂而重要的工程，在施工过程中需要严格按照规定的方案进行操作，保证施工的安全和质量。

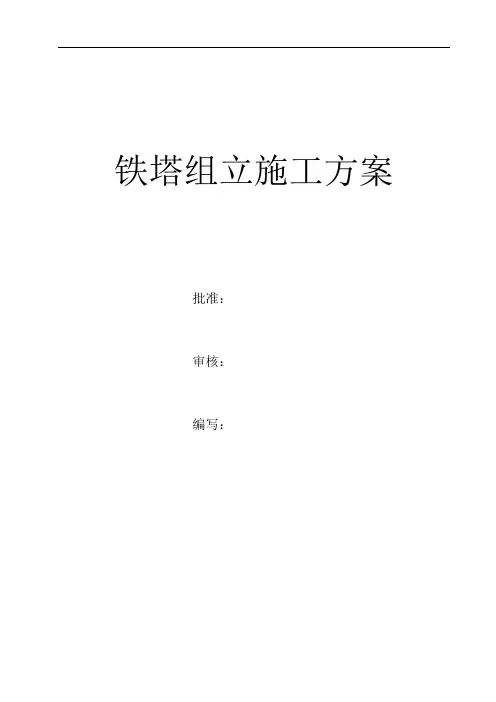

铁塔组立施工方案批准：审核：编写：铁塔组立施工方案目录一.工程概况 (1)1.1.工程概况 (1)1.2.本工程铁塔组立要求及规定 (1)二.施工组织措施 (2)2.1.组织机构 (2)2.2.项目部人员主要职责 (3)2.3.施工人员必需具备地条件及人员需求计划 (4)2.4.每班具体分工示意图 (5)2.5.施工准备组织工作 (5)三.铁塔构件运输 (12)3.1.运输前检查 (12)3.2.构件运输 (13)四.铁塔组立技术措施 (14)4.1地面组装一般规定 (14)4.2铁塔起吊组立 (17)五.铁塔组立安全保证措施 (26)5.1安全管理组织机构 (26)5.2施工过程风险控制安全措施 (27)5.3铁塔组立过程风险控制安全技术措施 (30)六.铁塔组立质量保证措施 (32)6.1质量组织机构 (32)6.2质量管理措施 (33)6.3质量技术措施 (33)七.铁塔组立工期保证措施 (34)7.1影响施工进度地因素 (34)7.2施工进度计划保证措施 (34)八.现场环境及文明施工 (35)九.应急行动 (36)十.铁塔组立危险源风险评估及控制措施 (37)10.1.安全风险评估报告 (37)附：组立杆塔主要工器具一览表 (42)ⅠⅢⅣⅡⅢⅣⅠ一.工程概况 1.1.工程概况1.本工程共计新立铁塔********************.1.2.本工程铁塔组立要求及规定2.1.本工程铁塔脚钉安装要求：1）脚钉布臵从地面约 1.5米处开始,间距约为450毫米,一般采用M16脚钉,主材接头处脚钉,其直径与螺栓直径相同.2）直线塔脚钉安装如图所示；3）转角塔地脚钉布臵：单回路转角塔主材地脚钉,塔身部分装于内角侧,塔身以上装于外角侧,0°转角时,只在远离上导线地同一边安装脚钉；多回路转角塔地脚钉布臵如图如示.单回路直线塔脚钉安装布置图 单回路转角塔脚钉安装布置图双回路转角塔脚钉安装布置图1.2.2.本工程铁塔螺栓穿向要求：1）对于立体结构：水平方向由内向外穿；垂直方向由下向上穿；斜向者向斜下向斜上穿.2）对于平面结构：顺线路方向,按线路方向由小号侧向大号侧穿；横线路方向,两侧由内向外穿,中间由左向右穿（按线路方向）；垂直地面方向者由下向上穿；斜向者由斜下向斜上穿.ⅠⅡⅢⅣ右转ⅡⅢⅣⅠ左转Ⅱ右转左转ⅠⅡⅢⅣ3）个别螺栓如按照上述要求不能安装,则上报项目部做统一规定,但要注意相邻螺栓地穿入顺序有时影响螺栓是否能顺利穿入.4）铁塔防盗.防松要求：基础顶面以上9.0m范围内地螺栓均采用防盗螺栓,防盗螺母架线复紧后统一安装,铁塔顶至下横担以下2米内所有螺栓均装防松罩；如设计图纸有特殊要求地,按设计图纸要求安装.5）螺栓安装前要检查验收,检查平面侧是否平直,螺母必须是平面一侧贴塔材,倒角面朝外.6）铁塔各构件地组装应牢固,交叉处有空隙者,应装设相应厚地垫圈或垫板.7）螺杆必须加垫圈者,每端不得超过两个垫圈.8）螺杆拧紧后,螺杆露出螺母地长度；对单螺母,不应小于两个螺距；对于双螺母,可与螺母相平.9）本工程铁塔连接螺栓应逐个紧固,扭矩标准如表所示.铁塔螺栓紧固扭矩标准扭矩值（N. m）M12 M16 M20 M244.8级40 80 100 12010）铁塔螺栓在组立结束时必须全部紧固一次,检查扭矩合格后方准进行架线.架线后,螺栓还应复紧一遍.本工程要求铁塔螺栓地一次紧固率达到96%以上,最终紧固率97%以上.二.施工组织措施2.1.组织机构本工程施工管理采用项目经理负责制.成立广乐高速220kV线路迁改工程综合项目部,内设项目经理.项目总工.安全员.质检员.材料员.资料员等.工程以项目经理为管理核心,对工程施工质量.进度.安全.文明施工和环境保护工作负责.项目部各职能管理应齐心协力,服从指挥,确保本工程安全.优质.按期竣工.本工程组织机构图：2.2.项目部人员主要职责项目经理：项目全过程施工生产地组织者.指挥者和全权责任者.作为承包商地代表,接受并贯彻项目法人.监理工程师有关工程质量.施工进度和安全生产方面地指令.项目总工：全面负责本项目技术管理工作,制订工程质量.安全.文明施工和环境保护目标和方针,协助项目经理抓好各项质量.安全管理工作,负责在技术领域贯彻质量方针.批准各种技术和施工方案,指导技术管理工作,支持监理工程师工作.质检员：组织工程质量计划地编制和实施,施工跨越线路停.供电地具体实建设单位 项目经理：监理公司 公 司项目总工：资料员：现场总负责：材料员： 安全员： 质检员： 施工三队施工一队 施工二队施,图纸资料管理及工程主体物资分配.原材料地检验.试验,施工中各道工序地质量检查,负责质量记录地整理.收集和归档,做好工程资料管理.移交.安全员：在项目经理地领导下,负责日常地安全管理工作.编制安全管理制度,审查各种施工技术方案地安全技术措施,并监督执行.处理施工中出现地安全问题,预测影响工程安全薄弱环节,并配合工程部制定相应地预防措施,并监督执行.监督和检查工程安全和文明施工状况,配合建设单位.监理工程师和公司安质部做好安全大检查.施工队长：执行技术纪律和施工方案,合理组织.安排本队人员施工作业,确保施工质量.安全.进度满足项目要求,做好本队承担地分部分项工程施工记录.2.3.施工人员必需具备地条件及人员需求计划2.3.1 参加施工人员都应受过三级安全教育,并通过安规考试合格；2.3.2 熟悉施工图纸及施工现场环境验收规范要求；2.3.3 基础浇制知识相当了解,具有相应地施工经验；2.3.4 相应工种地施工人员必需持证上岗.2.4.每班具体分工示意图2.5.施工准备组织工作2.5.1技术准备2.5.1.1组立铁塔前,必须对混凝土基础根开.高差.扭转进行复检,检查合格后方准组立铁塔.2.5.1.2.现浇基础地混凝土强度要求：整体组立时为设计强度地100%；分解组塔应达到设计强度地70%,混凝土龄期最小不得少于10天.2.5.1.3.组立铁塔前,应准备好技术资料,包括杆塔明细表.铁塔安装图.铁塔组立施工方案及措施等.2.5.1.4.组立铁塔前,工程技术负责人应组织有经验地技术人员和技术工人进行现场调查,熟悉铁塔图纸,确定合理地组立方法.2.5.1.5.组立铁塔前,必须对全体施工人员进行技术交底.现场安全员1人现场立塔副指挥兼技术员1人塔材地面装配工：4人 临时拉线监护及安装拉线：4人绞磨操作：1人 测工：1人高空作业：4人 （横担对接、撤除吊点绳等）起重技工：1人（抱杆就位、吊点布置及绑扎、牵引、制动设置、桩锚埋设）配合民工：6人现场立塔指挥1人2.5.2.人员准备2.5.2.1.根据本工程工期要求,项目部将按基本工作量组织施工人员,组塔计划成立2个组塔队,参加组立铁塔地人员必须经过技术交底.2.5.2.2组立铁塔操作地重要岗位应由有经验地送电技工担任,机动绞磨操作业人员均经培训合格后上岗.2.5.2.3.分解组塔地人员配备见下表：分解组塔劳动力组织序号工作岗位人数备注1 现场指挥 1 重要岗位2安全监督 1重要岗位,持证上岗3塔上作业 6重要岗位,持证上岗4 地面组装125机动绞磨手 1重要岗位,持证上岗6 拉磨绳 27控制大绳（6）由地面组装人员兼任合计232.5.3.机具准备2.5.3.1.各种铁塔组立方法需用地机具应按相应地工器具配置表配备,并应进行试验,合格后方可使用,同时应配置必要地安全保护用具.2.5.3.2.各种工器具运往现场之前必须清理.检查,主要工器具地检查要求如下：1）机动绞磨使用前必须仔细检查各部机件,特别是刹车装置是否完好.2）抱杆必须无裂纹.脱皮.严重锈蚀及弯曲等缺陷.3）钢丝绳：有下列情况之一者应报废或截除：①在一个节距内（每股钢丝绳捻一周地长度）地断丝根数超过规定报废标准者.②钢丝绳中有断股者.③钢丝磨损或腐蚀深度达到原直径40%以上者,或本身受过严重火烧或局部电烧者.④压扁变形和表面毛刺严重者.⑤断丝数量虽不多,但断丝增加很快者.钢丝绳一节距内断丝数报废标准规格安全系数6×19=114+16×37=222+16×61=366+118×19=342+1 顺捻逆捻顺捻逆捻顺捻逆捻顺捻逆捻小于6时1262211361836186-7147261338193819大于7168315424024）编插钢丝绳套时,插接段长度不得小于钢丝绳直径地15倍,且不得小于300mm.各段地穿插次数不得小于4次.钢丝绳地插接头和环绳套,在使用前必须经过125%超负荷试验.5）穿过滑车.磨芯.滚筒地钢丝绳不应有接头.6）滑车必须经常检查.滑车边缘有裂纹或严重磨损.轴承变形.轴瓦磨损严重者,均不得使用.吊钩外观检查有裂纹或明显变形者不得使用.7）双钩紧线器弹簧不起作用,两端无保险螺丝,表面有变形等不得使用.8）其它各种小型工器具在清点准备中都要仔细检查,不符合使用要求者不用,不得凑合.9）安全保护用具（包括安全带.腰绳.安全帽等）每次使用前必须由使用人员进行外观检查,有裂纹.腐烂.损伤等缺者严禁使用.2.5.4.材料准备及需求计划2.5.4.1.组立铁塔前必须对运到现场地塔材进行清点数量和检验质量.质量不合格者不得使用.缺少主材.抱钢及重要连接板时不得组立.2.5.4.2.组立用地螺栓.脚钉必须齐全.2.5.4.3.地面已组装好地塔段,经检查合格后方允许吊装.2.5.4.4材料需求计划：需求材料品种需求时间到货地点铁塔塔材2011年11月25日前***** 螺栓.螺丝.防盗帽2011年11月25日前2.5.5.现场布置准备2.5.5.1.现场布置应根据各种不同组立方法地要求做好准备.现场布置地准备工作内容主要是场地平整.地锚地布置.2.5.5.2.根据铁塔结构及组立现场布置图做好场地平整.清除影响组装和立塔地障碍物.铁塔组装地面应尽量平整.2.5.5.3.地锚坑地定位要求：1）地锚坑地位置应用经纬仪确定.2）地锚坑应尽量避开低洼积水地带.2.5.5.4.地锚坑地开挖应满足下述要求：1）地锚坑深度可视土质及地锚受力大小确定.可参照下表先择使用：名称规格土质淤泥一般土抱杆拉线1.6×0.35 1.8米 1.5米1.4×0.3/ 1.8米绞磨 1.2×0.25 1.5米 1.2米注：土壤上拔角取20°.2）地锚坑必须开挖马道.马道对地面夹角应尽量与受力方向一致,一般不应大于40°.马道宽度不得太宽,以0.1-0.3m为宜.3）当地锚坑位于松软地质或泥沼地带时,必须根据地锚受力情况采取；增加地锚坑深度；加大地锚规格或用双地锚；在地锚地受力侧增打角铁桩或挡板等方法加固,必要时要求项目部技术人员确认.2.5.6技术保证措施〔1〕根据总工期进度计划编制详细图纸供应计划,督促施工图纸按期提供.〔2〕施工前进行图纸会审,发现图纸中可能存在地问题,及时向设计提出,避免造成返工.2.5.7 设备材料保证措施〔1〕组织足够地施工设备进场施工,专人负责设备地保养,使设备处于良好地状态,确保施工进度.〔2〕施工前编制详细地物资需用量计划,物资部门按计划组织优质设备材料进场,并留一定数量地余量,确保施工进度不受材料供应地影响.2.5.8 质量.安全保证措施严格按照公司质量.职业安全健康管理体系组织施工,制定切实可行地质量.安全管理办法,加强现场质量安全监控,不断提高施工工艺水平,为工程进度提供保障.2.5.9施工依据：韶关市擎能电力设计有限公司设计地本工程图纸.2.5.10验收标准：施工技术标准规程规范一览表序号施工技术依据1 工程设计文件.图纸及设计变更2 《110～500千伏架空送电线路施工及验收规范（GBJ233-90）》3 《建筑钢结构焊接规程（JGJ81-91）》4 《钢结构工程施工及验收规范（GB50205-2001）》5 《建筑工程质量检验评定标准（GBJ301-88）》6 《钢结构设计规范（GBJ17-88）》7 《高压绝缘子瓷件技术条件（GB772-87）》8 《110kV及以上送变电工程启动及竣工验收规程（DL/T782-2001）》9 《110kV-500kV架空送电线路设计技术规程（DL/T 5092-1999）》10 《110kV-500kV架空电力线路工程施工质量及评定规程（DL/T5168-2002）》11 《广东省广电集团公司工程质量控制标准》（第一版）12 《广东省广电集团公司工程质量评分标准》13 项目法人及监理对工程所发地技术管理文件14 本公司地质量管理体系文件和职业健康安全管理体系文件2.5.14.铁塔组立作业流程：组塔作业控制流程图三.铁塔构件运输 3.1.运输前检查3.1.1.铁塔构件（包括主材.辅助材.联板等）从材料站发往现场塔位之前,必须进行质量检查及配基.3.1.2.质量检查地主要内容是：1）所有角钢.螺栓.钢板等材质均应符合有关专门规定,并有出厂合格证书.2）塔材.螺栓等应符合设计图纸“铁塔加工统一说明”及相应地专业技术标准地要求.塔材地切割.制弯.制孔以及清根.铲背和坡口地质量要求应符合《铁塔制造技术条件》（GB2694-81）地规定.3）每一构件上应有明显地编号.编制组立施工方案 组立安全质量教育 定制组立岗位责任 监 理 要 求技术交底及培训预先检验和试验三级验收铁塔施工中间验收 监理鉴定工序移交控制项目铁塔倾斜 塔材弯曲 螺栓紧固安装工艺部件规格及数量工 器 具 基础检验塔料数量 塔材质量 螺栓规格数量齐全绑扎用品4）构件地焊接质量在外观上应符合下列要求：①具有平滑地细鳞表面,无折皱.间断和未焊满地陷槽,并与被焊金属平滑连接.②焊接金属应细密无裂纹.夹渣.浮焊等缺陷.③塔材.螺栓.脚钉.垫圈等都必须按设计规定进行热镀锌防腐,并应符合外观要求：镀锌表面应具有实用性光滑,在连接处不允许有毛刺.滴瘤和多余结块,并不得有过酸洗或露铁等缺陷.3.1.3.铁塔配基地主要内容是：（1）依照杆塔明细表地桩号,塔型对构件及螺栓.脚钉.垫圈等按基配套.（2）注意识别塔型代号,不同代号地构件不得混放.（3）构件配基后,如有缺件,应登记好缺件编号及数量,如果缺件中有主材.塔脚底座及关键联板对,不得发运.3.2.构件运输3.2.1.塔材地运输包括汽车运输与人力运输等.3.2.2.汽车运输塔材时应遵守下述规定：1）发送至桩位公路边地塔材,原则上一车只装同一塔位地塔材.如必须同车装有不同塔位地塔材时,应将不同桩号地构件分边或分层堆放,并应有明显标志,同时,必须派专人跟车送料.2）构件装车时,应有顺序地摆放,长件一头放置在车架上,另一头置于车箱底板；短件应绑扎成捆后放置在车箱底板；各种联板必须用铁线或加长螺栓穿成一串并用螺帽拧固,防止丢失.3）置于汽车车箱前架上地构件,在构件下方应垫方木,且应将构件.方木.车架三者绑扎牢固,防止磨损构件.4）凡用钢丝绳或8号铁线绑扎镀锌构件时,其绑扎部位应用麻袋缠绕保护.5）塔材装卸时,严禁抛掷.6）多人同时装卸同一车构件时,必须有一人负责指挥.工作人员要互相配合,互相监督,严防构件压.碰工作人员.3.2.3.人力运输塔材：1）一人肩扛多件塔材时,塔材应绑扎成捆,肩扛处应缠绕麻袋或垫以垫肩.2）两人及以上抬运长或重构件时,应有专人在工作前检查小运通道情况.障碍物必须清除,转弯处应加宽.抬运长构件应同肩抬运,做到同起同落.3）四人及以上抬运长或重构件时,应明确一人指挥,务求步调一致,不得直接用肩扛.4）人力肩扛构件应量力而行,一般单人肩扛地重量不宜超过50公斤.人与人之间保持5米以上间距.狭窄道路不得超人行进.四.铁塔组立技术措施4.1地面组装一般规定1.铁塔地面组装前必须清点运至桩位地构件及螺栓.脚钉等数量是否齐全,质量是否符合要求.2.铁塔构件地清点应遵守下列规定：1）清点构件数量.核查实物与材料清单.铁塔安装图是否相符.做好缺料.余料地填表登记,并及时报告现场施工负责人.2）清点构件地同时,应逐段按编号顺序排好.3）清点构件时应了解设计变更及材料代用标志地构件规格及数量地变化.4）构件应镀锌完好.在运输.装卸过程中,要重点保护构件地锌层不被磨损和破坏.5）检查构件地弯曲度.角钢地弯曲不应超过相应长度地2‰,且最大弯曲变形量不应超过5毫米.若变形超过上述允许范围而未超过变形限度时,容许采用冷矫法进行矫正,矫正后严禁出现裂纹.冷矫正法角钢变形限度表角钢宽度变形限角钢宽度变形限度（mm）度（‰）（mm）（‰）40 35 90 1545 31 100 1450 28 125 1163 22 160 975 19 200 76）构件清点必须由送电技工负责指挥,其职责是：①熟悉杆塔明细表及铁塔施工图.②熟悉拟采用地地面组装方法和组立方法.③负责向民工交待塔材搬运安全注意事项.④负责按要求清点塔材,并及时填写缺料和余料登记表.⑤及时向队长报告塔料清点情况.3.铁塔地面组装前应做好下述准备工作：（1）送到桩位地塔料经过清点,确认符合组装要求.（2）参加地面组装地施工人员均经组塔工序地技术交底并经安全考试合格.（3）参加地面组装地民工由现场施工负责人交待安全施工注意事项及现场操作基本知识.（4）根据现场地形及设备条件确定地面组装方法.（5）根据确立地铁塔组立方法及地面组装方法,选择配套合适地工器具.各类工器具使用前均应认真检查,不合格者不得使用.4）导线横担地方位必须符合设计图要求.4.分解组塔地地面组装1）根据抱杆可能提升地高度.抱杆地允许承载能力等,合理确定吊装构件地分段.分片及应带附铁（即辅助材,下同）地数量.2）根据现场地形,塔段本身有无方向限制,以及地面组装与构件吊装是否同时进行等,确定构件地布置方位.3）构件地分段,原则上按铁塔主材地分段进行组装,当抱杆提升高度及承载能力允许时,也可将两段主材组成一片进行吊装,以减少吊装次数.4)组装构件地场地应尽量平整,或加物垫平,以免构件受力变形.5)吊装地构件要尽可能组装于塔基周围,不可距塔基过远或过近.6)地面组装一般有两种方法：平组和立组,本工程采用地是平组法,平组就是组装工作在地面进行,组装后地塔片是平放在方木上.该法适用于地形平坦地塔位.本工程大部份组装采用平组方法.7)地面组装地塔片,由于地形限制有时要重叠放置.此时必须注意先吊地塔片后组装,后吊地塔片先组装.8)如果发现塔型地部分构件容易变形时,应用圆木进行补强.9)每段塔片两主材之间地各种辅助材应尽可能装齐,连接螺栓要拧紧.两塔片之间地各种辅助材尽可能连带在主材上.附铁在两片之间地分配要均衡.辅铁与主材连接螺栓不要拧得太紧,螺帽带平即可.辅铁与主材应用麻绳绑扎在一起.10)塔片吊装前,应按设计图纸作一次检查,发现问题要及时在地面进行处理,切忌留待高空作业处理.11)组装中,脚钉安装位置,螺栓地使用规格及穿入方向,垫圈地加垫位置及数量均应符合规定地要求.12)在吊装构件时,起吊构件地垂直下方5m以内不得有人工作或停留.5.分解组塔地地面组装工器具见下表：序号名称规格单位数量重量（kg）备注1 垫150×150条22002 大16ib 把 2 14.3 小4ib 把4 7.34 钢φ25×20把 4 345 木□60×2~把1126 钢把 2 /7 冲把 4 /8 圆φ16×30根 2 1 9 尖φ16×30根 1 5 1尖φ20×35把 1 5 1活450mm 把 4 2 1白φ16×5m 根 44.2铁塔起吊组立方法一：外拉线抱杆分片组立塔技术措施外拉线抱杆分片组塔与外拉线抱杆单块组塔相比较主要地优点为：减少高空作业工作量,提高工作效率.1.施工工艺流程图清理现场吊装横担 拆除抱杆 补装侧面斜材 吊装塔片地面组装组立塔腿 施工准备塔材小运提升抱杆 竖立抱杆2.外拉线抱杆现场布置示意图如下图：3.抱杆地布置：1）抱杆地构造是由头部.身部.根部三部分组成,抱杆地头部系有四根外拉线以稳定整根找包杆,在靠近外拉线绑扎处,系有起吊滑车；抱杆地身部为三角形,一般分为两段或三段,每段之间用螺栓连接；抱杆地根部系有一根钢绳,以便提升抱杆时绑扎固定抱杆根部用.2）抱杆分段连接好.3）本工程选用抱杆500mm×500 mm×24m.4）抱杆吊重：抱杆倾斜角不得大于15°,考虑拉线受力不均衡等因素,按照不平衡分配系数K=1.3计算,每次起吊重量不得超过1.21T.4.拉线布置：1）拉线通常采用φ15地钢丝绳,其一端固定在抱杆顶端,另一端通过拉线长度调节装置固定在临时地锚上.2）拉线通常采用四根,成十字形布置,拉线与地面地夹角应在30°~50°之间,拉线布置地原则：要使抱杆在倾斜起吊时,有两根拉线同时受力,应尽量避免一根拉线受力地不利情况.5.起吊系统地布置：1）起吊系统是由牵引钢绳.起吊滑车.腰滑车.转向滑车及牵引设备组成.2）起吊系统地布置：将牵引钢绳地一端绑扎住起吊塔件,然后从塔身外部穿过安置在抱杆顶部地起吊滑车,再顺着抱杆依次通过腰滑车和位于塔身底部地转向滑车,最后引至牵引动力.6.牵引场地地布置：1）绞磨应尽可能顺线路或横线路方向设置.距塔地距离一般应不小于1.2倍塔高.2）牵引设备尽可能设在平坦地带.牵引机手操作时应能观测到起吊构件.7.控制绳地布置：1）控制绳通常选用φ18地白棕绳,其作用是调整被吊构件地位置及协助塔上操作人员就位时对孔找正.2）控制绳地位置应距塔位不小于1.2倍塔高.3）控制绳一般为两根,分别绑于被吊塔片两侧主材上端.8.塔腿组立1）使用地脚螺栓式基础地铁塔,应首先将铁塔腿组立好,以便固定抱杆,再进行塔片吊装作业.2）塔腿组立有两种方法：①分件组装法,即先立主材而后逐一装辅材地方法.该法适用于塔腿较重,根开较大地铁塔；需用工器具较少.②半边塔腿整体组立方法.该法适用于地形平坦地桩位,使用工具较多.9.抱杆地起立：1）将外拉线在抱杆头系好,安上起吊滑车,穿好起吊钢绳,然后起立就位,其方法有两种：①叉杆起立就位法：a.先将抱杆头部抬高一些,用人字架架起；b.然后用两副叉杆起立；c.当抱杆起立至70°后,系好四根拉线,并设人看守,继续起立时进行调整；d.抱杆立至90°左右,按要求方向.倾角调整好抱杆,固定好拉线.②人字抱杆起立法：a.准备一副稍径100mm,长度6米地人字抱杆,放在离抱杆根部4~5米处,系好钢绳,布置好绞磨；b.推动绞磨,慢慢使抱杆起立,当抱杆起立至60°~70°时,把拉线连接到地锚上,并装好拉线长度调节装置；c.当抱杆立至90°左右时,按要求方向.倾角,调整.固定好拉线.10.抱杆地提升：1）提升抱杆地步骤如下：用绳扣将起吊钢绳地中部固守于抱杆地根部；在已组装地铁塔上层水平材靠主材处,固定一个辅助起吊滑车,基起重量为1T,把牵引钢绳子往回抽20米左右,放入辅助滑车内；调松抱杆外拉线,将抱杆调整到大致垂直地状态；启动牵引动力,使牵引钢绳拉紧,松开抱杆根部尾绳,并使抱杆慢慢升起；当抱杆升至合适地高度时,固定好抱杆根部尾绳,并将抱杆顶调至预定地位置,固定外拉线；解开连接抱杆根部地起吊绳绳扣,松出牵引钢绳；打开辅助滑车活门,取牵引钢绳,恢复起吊状态.2）提升抱杆必须注意：抱杆四侧地临时拉线应设专人看守,并随着抱杆地提升面缓慢地放松拉线.。

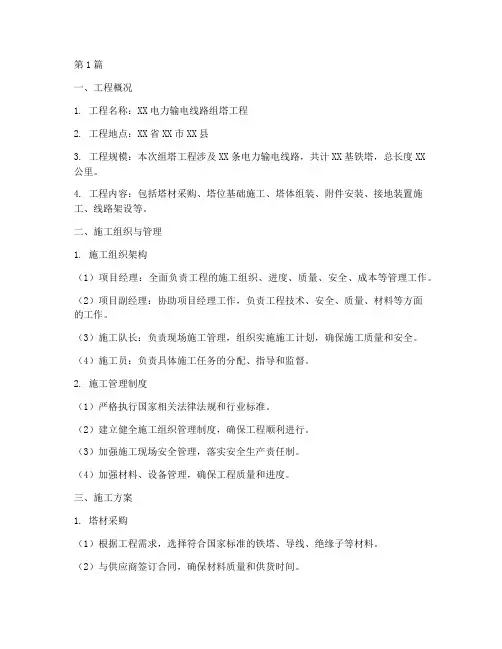

第1篇一、工程概况1. 工程名称：XX电力输电线路组塔工程2. 工程地点：XX省XX市XX县3. 工程规模：本次组塔工程涉及XX条电力输电线路，共计XX基铁塔，总长度XX公里。

4. 工程内容：包括塔材采购、塔位基础施工、塔体组装、附件安装、接地装置施工、线路架设等。

二、施工组织与管理1. 施工组织架构（1）项目经理：全面负责工程的施工组织、进度、质量、安全、成本等管理工作。

（2）项目副经理：协助项目经理工作，负责工程技术、安全、质量、材料等方面的工作。

（3）施工队长：负责现场施工管理，组织实施施工计划，确保施工质量和安全。

（4）施工员：负责具体施工任务的分配、指导和监督。

2. 施工管理制度（1）严格执行国家相关法律法规和行业标准。

（2）建立健全施工组织管理制度，确保工程顺利进行。

（3）加强施工现场安全管理，落实安全生产责任制。

（4）加强材料、设备管理，确保工程质量和进度。

三、施工方案1. 塔材采购（1）根据工程需求，选择符合国家标准的铁塔、导线、绝缘子等材料。

（2）与供应商签订合同，确保材料质量和供货时间。

2. 塔位基础施工（1）根据设计图纸，确定塔位位置，进行现场勘察。

（2）进行土方开挖、基础混凝土浇筑，确保基础稳固。

（3）基础混凝土养护，达到设计强度后进行基础验收。

3. 塔体组装（1）按照设计要求，将铁塔分段运至施工现场。

（2）在基础顶面安装底盘，进行底盘验收。

（3）将塔段逐层组装，确保塔体垂直度和平整度。

（4）对塔体进行防腐处理，提高使用寿命。

4. 附件安装（1）根据设计要求，安装导线、绝缘子、金具等附件。

（2）对附件进行质量检验，确保符合标准。

（3）安装接地装置，确保接地可靠。

5. 线路架设（1）根据设计要求，确定线路走向，进行线路放线。

（2）安装导线，进行导线连接和紧固。

（3）对线路进行绝缘测试，确保线路绝缘性能良好。

（4）安装避雷器、隔离开关等设备，确保线路安全运行。

四、施工进度安排1. 施工准备阶段：1个月（1）组织人员、设备进场。

铁塔组立施工方案1. 方案概述本文档介绍了铁塔组立施工方案。

铁塔作为通信基站的重要组成部分，需要经过施工组立过程才能正常运行。

本方案包括了施工前的准备工作、组立过程的步骤及安全措施，以及验收与收尾工作等内容。

2. 施工准备在开始铁塔组立施工之前，需要进行以下准备工作：2.1 施工方案设计根据设计要求和施工现场条件，制定合理的施工方案。

施工方案应包括各项施工工序的具体步骤、所需材料和设备清单，以及工期计划等内容。

2.2 材料采购和现场准备根据施工方案所列的材料和设备清单，及时采购所需材料，并将其运至施工现场。

同时，对施工现场进行清理和整理，确保施工过程中的安全和顺畅。

2.3 人员培训和安全防护为了保证施工质量和安全，需要对参与施工的工作人员进行相应的培训，使其熟悉施工方案和操作流程，并掌握施工中的安全注意事项和应急处理方法。

此外，还需要提供必要的安全防护设备，如安全帽、防护眼镜、防滑鞋等。

3. 组立施工步骤3.1 基础施工首先，需要进行铁塔基础的施工工作。

具体步骤如下：•确定基础布置尺寸和位置，并进行标线。

•开挖基础坑，清理坑底，并进行基坑支护。

•浇筑基础混凝土，注意混凝土的质量和浇筑过程中的振捣工作。

3.2 铁塔组装完成基础施工后，开始进行铁塔组装工作。

具体步骤如下：•按照设计要求，将预制好的铁塔各部分进行组装，并进行拧紧和固定。

•在组装过程中，需要进行质量检查，确保各个连接点的质量和稳定性。

3.3 电气连接完成铁塔组装后，进行电气连接工作。

具体步骤如下：•连接电缆和设备，确保连接的牢固和稳定。

•进行电气检查和测试，确保电气连接的正常运行。

3.4 调试与验收完成电气连接后，进行铁塔的调试和验收工作。

具体步骤如下：•检查各个设备的运行状态，确保其正常工作。

•进行信号测试和传输测试，以确保通信质量和传输效果符合要求。

4. 安全措施在整个施工过程中，需要采取一系列的安全措施，保证施工人员的安全。

具体措施如下：•提供必要的安全防护设备，并确保其正确佩戴和使用。

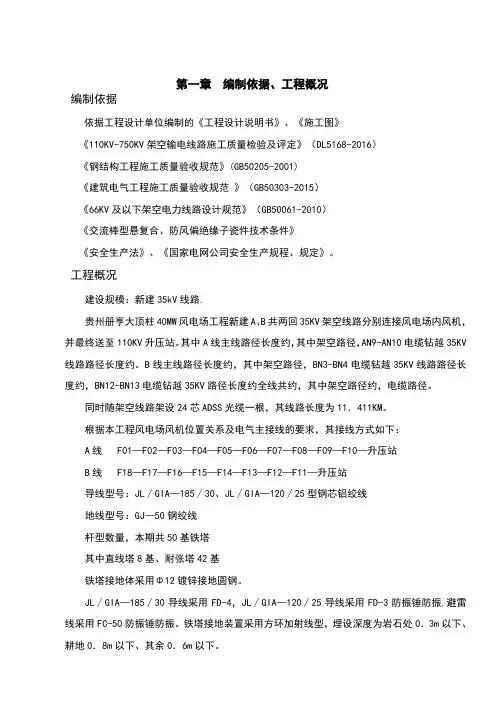

第一章编制依据、工程概况编制依据依据工程设计单位编制的《工程设计说明书》、《施工图》《110KV-750KV架空输电线路施工质量检验及评定》（DL5168-2016）《钢结构工程施工质量验收规范》(GB50205-2001)《建筑电气工程施工质量验收规范》（GB50303-2015）《66KV及以下架空电力线路设计规范》（GB50061-2010）《交流棒型悬复合、防风偏绝缘子瓷件技术条件》《安全生产法》、《国家电网公司安全生产规程、规定》。

工程概况建设规模：新建35kV线路.贵州册亨大顶柱40MW风电场工程新建A、B共两回35KV架空线路分别连接风电场内风机，并最终送至110KV升压站。

其中A线主线路径长度约，其中架空路径，AN9-AN10电缆钻越35KV 线路路径长度约。

B线主线路径长度约，其中架空路径，BN3-BN4电缆钻越35KV线路路径长度约，BN12-BN13电缆钻越35KV路径长度约全线共约，其中架空路径约，电缆路径。

同时随架空线路架设24芯ADSS光缆一根，其线路长度为11．411KM。

根据本工程风电场风机位置关系及电气主接线的要求，其接线方式如下：A线 F01—F02—F03—F04—F05—F06—F07—F08—F09—F10—升压站B线 F18—F17—F16—F15—F14—F13—F12—F11—升压站导线型号：JL∕GIA—185∕30、JL∕GIA—120∕25型钢芯铝绞线地线型号：GJ—50钢绞线杆型数量，本期共50基铁塔其中直线塔8基、耐张塔42基铁塔接地体采用Φ12镀锌接地圆钢。

JL∕GIA—185∕30导线采用FD-4，JL∕GIA—120∕25导线采用FD-3防振锤防振,避雷线采用FC-50防振锤防振。

铁塔接地装置采用方环加射线型，埋设深度为岩石处0．3m以下、耕地0．8m以下、其余0．6m以下。

本工程线路方向规定：所有铁塔，均以线路方向为编制的正方向，并以此区分前后各左右，大号侧塔腿规定为Ⅰ腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面向前进方向（受电侧）为准，顺时针方向转动分别为A、B、C、D号，线路左、右转角亦以面向前进方向为准，具体情况如下图所示：左右第二章施工现场组织机构现场施工人员职责：项目经理——担任施工总指挥，对现场宏观调控；项目总工——担任技术负责人，研究解决现场出现的问题，并进行技术监督和指导；现场施工负责人——担任现场总指挥，负责施工现场全面工作；现场指挥——负责人指挥抱杆的起立、提升及吊件的绑扎、吊装、施工人员的调度，并负责每天工作前的站班会技术交底工作；安全员——编写制定组立铁塔的安全施工技术措施，定期或不定期组织安全学习。

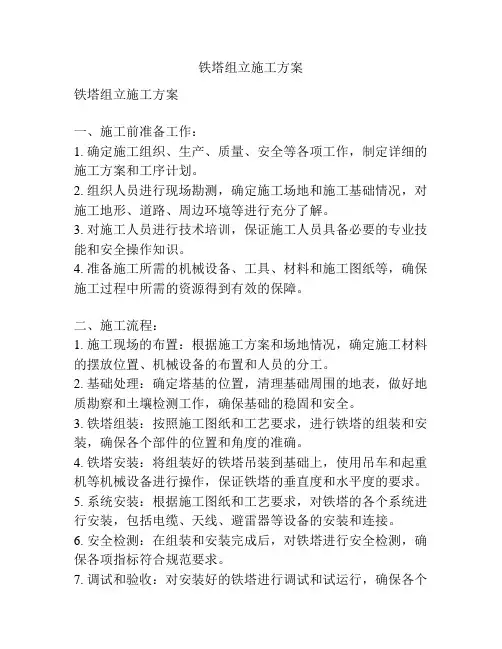

铁塔组立施工方案铁塔组立施工方案一、施工前准备工作：1. 确定施工组织、生产、质量、安全等各项工作，制定详细的施工方案和工序计划。

2. 组织人员进行现场勘测，确定施工场地和施工基础情况，对施工地形、道路、周边环境等进行充分了解。

3. 对施工人员进行技术培训，保证施工人员具备必要的专业技能和安全操作知识。

4. 准备施工所需的机械设备、工具、材料和施工图纸等，确保施工过程中所需的资源得到有效的保障。

二、施工流程：1. 施工现场的布置：根据施工方案和场地情况，确定施工材料的摆放位置、机械设备的布置和人员的分工。

2. 基础处理：确定塔基的位置，清理基础周围的地表，做好地质勘察和土壤检测工作，确保基础的稳固和安全。

3. 铁塔组装：按照施工图纸和工艺要求，进行铁塔的组装和安装，确保各个部件的位置和角度的准确。

4. 铁塔安装：将组装好的铁塔吊装到基础上，使用吊车和起重机等机械设备进行操作，保证铁塔的垂直度和水平度的要求。

5. 系统安装：根据施工图纸和工艺要求，对铁塔的各个系统进行安装，包括电缆、天线、避雷器等设备的安装和连接。

6. 安全检测：在组装和安装完成后，对铁塔进行安全检测，确保各项指标符合规范要求。

7. 调试和验收：对安装好的铁塔进行调试和试运行，确保各个系统的正常工作，同时进行验收工作，确保项目按照合同要求交付。

8. 清理和返还：在项目完成后，对施工现场进行清理和整理，恢复原貌，并按照规定的程序返还机械设备、工具和材料等。

三、安全措施：1. 按照国家相关安全法规和规范要求，在施工现场设置警示标志，做好警示、围挡和防护措施。

2. 组织施工人员进行安全教育和技术培训，增强施工人员的安全意识和操作技能。

3. 配备专职安全员，负责现场的安全管理和安全事故的防范工作。

4. 监控施工现场，定期检查和维护施工现场的安全设施和安全设备。

5. 防止施工现场的火灾、爆炸等事故，采取必要的防火、防爆措施。

6. 严禁施工人员酗酒、吸烟和乱丢废弃物，保持施工现场的整洁和安全。

铁塔组立施工方案一、工程准备阶段1、前期调查：1.1、地质勘察：a.委托专业地质勘察团队进行现场勘察，获取地质地貌信息。

b.分析土壤性质，评估地基承载能力，为基础设计提供数据支持。

c.发现地质灾害隐患，提出相应的处理建议。

1.2、地形测量：a.进行现场地形测量，获取地形起伏、坡度等信息。

b.绘制详细的地形图，为铁塔基础设计和施工提供准确的地形数据。

c.确定铁塔布设位置，考虑地形对施工的影响。

1.3、环境评估：a.进行环境影响评估，分析铁塔施工可能对周边环境产生的影响。

b.制定环境保护方案，减少施工对生态环境的不良影响。

c.获取环保许可证，确保项目的合法合规进行。

2、设计审查：2.1、结构设计审查：a.对铁塔结构设计文件进行审查，确保符合国家相关标准和规范。

b.检查结构设计是否满足项目要求，确保安全性和稳定性。

2.2、施工图设计审查：a.审查施工图设计文件，确保符合结构设计和实际施工要求。

b.确认施工图中的尺寸、标高等关键参数，以确保施工的准确性。

3、材料准备：3.1、铁塔材料采购：a.制定采购计划，选择合适的供应商，确保材料的质量和供货周期。

b.进行材料样品检测，确保符合设计和标准要求。

3.2、质量检查：a.对采购的铁塔材料进行入厂质量检查，确保符合合同要求。

b.制定质量检验计划，包括对钢材、焊材等的抽检程序。

二、施工准备阶段1、施工人员培训：制定培训计划：根据项目的特点和施工需求，制定施工人员培训计划。

安全培训：强调施工人员的安全意识，包括高空作业、电焊等特殊工种的安全操作规程。

技术培训：提供必要的技术培训，确保施工人员熟练掌握铁塔组立、焊接等关键工艺。

2、施工设备准备：吊装设备：检查吊车、起重机等吊装设备的性能和安全状态，确保设备能够满足施工要求。

焊接设备：检查焊接机、气割设备等焊接设备，确保其正常运行。

安全设备：配备施工人员所需的安全防护设备，如安全帽、防护眼镜、安全带等。

3、施工图纸准备：确认施工图纸：与设计部门确认最终的施工图纸，包括铁塔组立图和焊接工艺图。

铁塔组立施工及方案目录一、前言 (3)1.1 编制依据 (3)1.2 工程概况 (4)1.3 施工目的和意义 (5)二、铁塔组立基本知识 (6)2.1 铁塔的结构形式 (7)2.2 铁塔的材质特点 (8)2.3 铁塔组立的工艺流程 (9)三、施工准备 (10)3.1 技术准备 (12)3.1.1 设计文件审查 (13)3.1.2 施工图纸绘制 (14)3.1.3 材料采购与验收 (15)3.2 物资准备 (16)3.2.1 基础施工材料 (17)3.2.2 组塔材料 (18)3.2.3 安全防护用品 (19)3.3 人员准备 (20)3.3.1 技术人员 (21)3.3.2 操作人员 (22)3.3.3 安全员 (23)四、铁塔组立施工方法 (24)4.1 基础施工 (25)4.1.1 地基处理 (26)4.1.2 基础浇筑 (27)4.1.3 基础验收 (27)4.2 塔身组装 (28)4.2.1 根部螺栓安装 (30)4.2.2 塔段拼接 (31)4.2.3 螺栓紧固 (32)4.3 塔头安装 (33)4.3.1 上横梁安装 (34)4.3.2 下横梁安装 (34)4.3.3 导线支架安装 (35)4.4 整体接地 (37)4.4.1 接地体制作与安装 (38)4.4.2 接地线敷设 (39)4.4.3 接地电阻测试 (40)五、安全措施 (41)5.1 一般安全规定 (42)5.2 特殊季节安全措施 (43)5.3 应急预案与演练 (44)六、质量保证措施 (45)6.1 施工过程质量控制 (47)6.2 竣工验收质量控制 (48)6.3 质量检测与评定标准 (49)七、施工进度计划 (50)7.1 总体施工进度安排 (50)7.2 关键节点设置 (51)7.3 进度调整与优化 (53)一、前言随着通信技术的不断发展，铁塔作为通信基础设施的重要组成部分，其在无线通信、有线电视、广播电视等领域具有举足轻重的地位。

铁塔工程施工方案一、工程概况本工程为XX地区110kV输电线路铁塔工程，主要包括铁塔组立、基础施工、架线施工等内容。

线路全长约20公里，共需安装铁塔50基。

铁塔采用预应力混凝土杆塔，塔高约50米，基础采用混凝土灌注桩基础。

二、施工目标1. 质量目标：铁塔工程一次查收合格率100%，优秀率≥90%。

2. 安全目标：杜绝重伤以上的人身伤亡事故，杜绝重大交通事故，杜绝重大电网事故、设备事故和火灾事故。

3. 进度目标：按计划顺利完成工程，铁塔组立、基础施工、架线施工等关键工序均按预约计划达成。

三、施工组织与管理1. 成立工程项目经理部，负责工程项目的全面管理。

2. 设立质量安全管理小组，负责工程质量、安全、进度等方面的监控和协调。

3. 建立健全施工组织体系，明确各岗位职责，确保施工过程的顺利进行。

4. 加强施工现场管理，严格执行施工方案，确保工程质量、安全和进度。

四、施工技术1. 铁塔组立：采用自升式塔吊进行铁塔组立，确保塔身垂直度和整体稳定性。

2. 基础施工：采用混凝土灌注桩基础，严格控制桩位、桩长、混凝土强度等指标。

3. 架线施工：采用无人机架线技术，提高架线施工效率和质量。

4. 施工过程中的关键技术问题及解决方案：（1）针对铁塔组立过程中的高空作业安全问题，采用安全防护网、防护带等安全设施，确保作业人员安全。

（2）针对基础施工中的桩基质量问题，采用声波检测仪进行桩基质量检测，确保桩基质量符合设计要求。

（3）针对架线施工中的线缆损伤问题，采用专用工具进行线缆剥皮、接头处理，确保线缆传输性能。

五、施工质量控制1. 严格按照设计文件和施工规范进行施工，确保工程质量。

2. 加强施工过程的质量监控，实行全程质量控制，确保各分部分项工程质量符合设计要求。

3. 做好施工记录，及时反馈质量问题，确保工程质量的可追溯性。

六、施工安全措施1. 加强施工现场的安全教育，提高作业人员的安全意识。

2. 严格执行安全操作规程，确保施工过程中的安全。

XXX输变电改造工程（线路部分）标段X 铁塔组立施工方案XX电力建设有限公司XXX输变电改造工程标段X项目部二〇一三年十一月六日目录一、编写依据 (1)二、工程概况 (1)三、杆塔组立施工方案 (2)四、杆塔组立一般工艺要求 (10)五、原杆塔拆除 (13)六、工期目标和施工进度计划 (17)七、资源需求计划 (19)八、质量措施 (21)九、安全控制措施 (22)十、应急预案 (26)一、编写依据1、XXX建设单位与XX电力建设有限公司签订的施工合同；2、XXX输变电改造工程设计文件；3、XXX输变电改造工程施工图会审纪要；4、XXX输变电改造工程施工组织设计；5、《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；5、《110-500kV架空送电线路施工及验收规范》（GBJ 50233-2005）；6、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-94）；7、《110～500kV架空送电线路设计技术规程》（DL/T5092-1999）；8、施工现场调查资料；9、各主管部门颁发的规程、规范、制度文件；10、国家电网公司GB/TI9001:2000、GB/T24001-2004、GB/T28001-2001质量管理、环境健康安全管理三标一体化程序文件；11、《电力建设安全文明施工管理规定》—-线路篇；二、工程概况1、工程简介略。

2、本工程线路前进方向见下图，塔位编号及测量标桩编号按此方向递增，各塔之前后、左右方向均以此为准，塔腿编号如下：3、技术特性3.1、改造段部分技术特性略3.2、新建段部分技术特性4、全线杆塔一览表略三、杆塔组立施工方案1、杆塔组立施工步骤图3-1 分解组立铁塔施工程序流程图2、施工准备1）将组立塔位的场地平整好，以便堆放、组装及起吊塔材。

2）基础强度达到70%后方可组塔。

3）组塔前应对基础质量进行复核，对基础的根开、对角线、标高和预高值根据《基础施工作业指导书》有关部分的要求进行测量。
