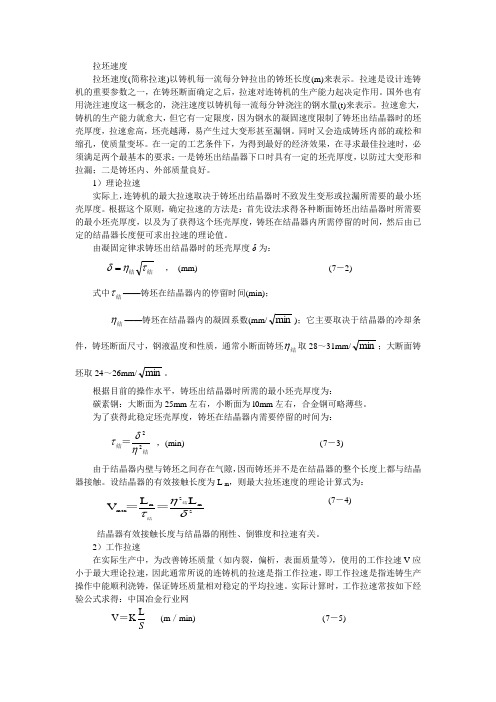

拉坯速度的计算

拉坯速度拉坯速度(简称拉速)以铸机每一流每分钟拉出的铸坯长度(m)来表示。

拉速是设计连铸机的重要参数之一，在铸坯断面确定之后，拉速对连铸机的生产能力起决定作用。

国外也有用浇注速度这一概念的，浇注速度以铸机每一流每分钟浇注的钢水量(t)来表示。

拉速愈大，铸机的生产能力就愈大，但它有一定限度，因为钢水的凝固速度限制了铸坯出结晶器时的坯壳厚度，拉速愈高，坯壳越薄，易产生过大变形甚至漏钢。

同时又会造成铸坯内部的疏松和缩孔，使质量变坏。

在一定的工艺条件下，为得到最好的经济效果，在寻求最佳拉速时，必须满足两个最基本的要求；一是铸坯出结晶器下口时具有一定的坯壳厚度，以防过大变形和拉漏；二是铸坯内、外部质量良好。

1）理论拉速实际上，连铸机的最大拉速取决于铸坯出结晶器时不致发生变形或拉漏所需要的最小坯壳厚度。

根据这个原则，确定拉速的方法是：首先设法求得各种断面铸坯出结晶器时所需要的最小坯壳厚度，以及为了获得这个坯壳厚度，铸坯在结晶器内所需停留的时间，然后由已定的结晶器长度便可求出拉速的理论值。

由凝固定律求铸坯出结晶器时的坯壳厚度δ为：结结τηδ= ， (mm) (7－2)式中结τ——铸坯在结晶器内的停留时间(min)；结η——铸坯在结晶器内的凝固系数(mm/min )；它主要取决于结晶器的冷却条件，铸坯断面尺寸，钢液温度和性质，通常小断面铸坯结η取28～31mm/min ；大断面铸坯取24～26mm/min 。

根据目前的操作水平，铸坯出结晶器时所需的最小坯壳厚度为：碳素钢：大断面为25mm 左右，小断面为l0mm 左右，合金钢可略薄些。

为了获得此稳定坯壳厚度，铸坯在结晶器内需要停留的时间为：结结＝22ηδτ ，(min) (7－3) 由于结晶器内壁与铸坯之间存在气隙，因而铸坯并不是在结晶器的整个长度上都与结晶器接触。

设结晶器的有效接触长度为L m ，则最大拉坯速度的理论计算式为：2m2m m ax L L V δητ结结＝＝ (7－4) 结晶器有效接触长度与结晶器的刚性、倒锥度和拉速有关。
