发动机电控系统故障自诊断

XX汽车工程职业学院毕业论文（设计）题目发动机电控系统的故障诊断与维修系别电子工程系专业汽车电子学生姓名指导教师撰写日期 2012年2月摘要由于现代汽车微机控制装置是一很复杂的机电一体化综合控制系统，在进行维修和维修前，首先应系统全面的掌握整个系统的结构、原理和电气线路。

各种电子控制系统的使用及其不断的完善，使得汽车检测维修技术要求越来越高。

本文结合汽车维修的实例，对汽车发动机电控燃油喷射系统的在维修过程中常见故障的检测与诊断方法进行分析与探讨。

本课题研究的是发动机电控系统的检测与故障诊断知识，介绍了汽车发动机电控系统的概述和发动机电控系统故障诊断基本知识、发动机电子设备的故障诊断、发动机电控系统的检修以及发动机电控系统常见故障的检修等。

在发动机电控系统的概述中分别介绍了电控点火装置（ESA）、电子燃油喷射系统（EFI）、废气再循环控制（EGR）、怠速控制（ISC）、气门正时控制、二次空气喷射、油气蒸发控制等，论述了它们的组成、工作原理和作用。

在故障诊断基本知识章节中介绍了电控系统诊断的注意事项、常用工具与常用仪器、故障诊断与检修的一般程序与基本方法等。

在电子设备的故障诊断章节中介绍了汽车线路及电子设备的特点以及电路故障诊断与检修要点。

在第五章节中介绍了发动机各电控系统的检修，具体论述了各系统检修的方法，步骤，及注意事项等，并附加了流程图和表格图片。

在最后一章中介绍了电控系统常见故障的诊断与检修，列举了一些常见的维修案例，论述了故障的现象、可能的原因及故障排除方法等。

现代汽车电控系统的特点，主要体现在功能集约化、控制电子化和连接标准化上，在分析电控系统的故障时，一定要了解电器、电子设备的结构、功能和特点，各电控系统的组成、功用和工作原理，以及各种常见故障的现象、原因和排除方法等。

关键词：汽车，电控系统，诊断，维修目录1前言 (1)2发动机起动困难 (4)2.1 维修实例 (4)2.2 故障原因 (5)2.3 检测与诊断方法 (6)3 发动机无快、怠速 (8)3.1 维修实例 (8)3.2 发动机无快、怠速的故障检测与诊断分析 (8)3.3 诊断方法 (9)4 发动机暖机前怠速不稳 (9)4.1 维修实例 (9)4.2 发动机暖机前怠速不稳的故障检测与诊断分析 (10)4.2.1故障现象 (10)4.2.2故障原因 (10)4.2.3 诊断方法 (10)5 发动机暖机后怠速过低、不稳定 (11)5.1 维修实例 (11)5.2 发动机暖机后怠速过低、不稳定故障检测与诊断分析 (12)5.2.1故障现象 (12)5.2.2故障原因 (12)5.2.3 诊断方法 (12)6 发动机加速不良 (13)6.1 维修实例 (13)6.2 发动机加速不良的故障检测与诊断分析 (13)7参考文献： (15)1前言发动机电子控制应用十分普遍。

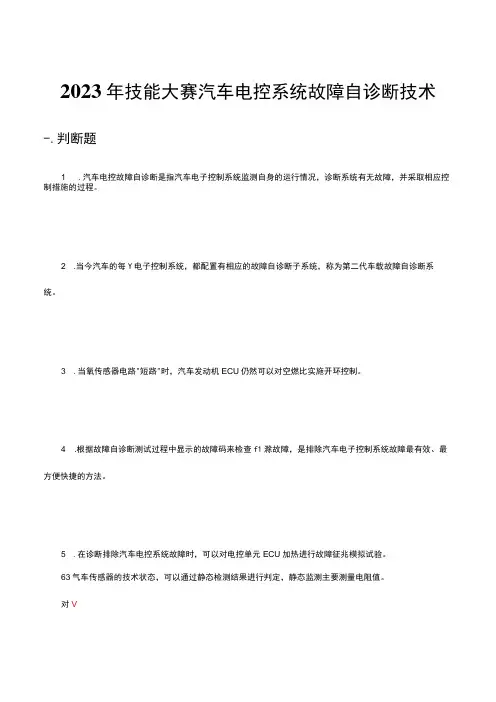

2023年技能大赛汽车电控系统故障自诊断技术-.判断题1 .汽车电控故障自诊断是指汽车电子控制系统监测自身的运行情况，诊断系统有无故障，并采取相应控制措施的过程。

2 .当今汽车的每Y电子控制系统，都配置有相应的故障自诊断子系统，称为第二代车载故障自诊断系统。

3 .当氧传感器电路"短路"时，汽车发动机ECU仍然可以对空燃比实施开环控制。

4 .根据故障自诊断测试过程中显示的故障码来检查f1滁故障，是排除汽车电子控制系统故障最有效、最方便快捷的方法。

5 .在诊断排除汽车电控系统故障时，可以对电控单元ECU加热进行故障征兆模拟试验。

63气车传感器的技术状态，可以通过静态检测结果进行判定，静态监测主要测量电阻值。

对V错7 .汽车传感器的技术状态，可以通过动态检测结果进行判定，动态监测主要测量电压值。

对V错8 .就车检测汽车用温度传感器技术状态的方法是将传感器和温度表放入烧杯或加热容器中,并在不同温度下,用万用表检测电阻值，再与标准电阻值比较进行判定。

对V错9 .在检修汽车发动机电控燃油喷射系统的电动燃油泵时，旧的油泵可以干试，新的油泵不可以干试。

对错V10 .当汽车发动机电控燃油喷射系统的电动燃油泵发生故障时或者电磁喷油器发生堵塞、滴漏故障时，发动机ECU可以检测到故障信息，并生成故障代码。

对错V11 .就车检查大众轿车发动机电控燃油喷射系统的脉冲电磁阀式怠速控制阀时，起动发动机怠速运转，用手触摸怠速控制阀如有明显的振动感，说明怠速控制阀技术状态良好。

对V错12 .当丰田汽车安全气囊系统SRS的故障码为"41"时，就说明安全气囊系统SRS一定发生过故障。

对“错13 .汽车在使用过程中，只要蓄电池极柱上的电缆端子未曾拆下，ECU中存储的故障码就能长期保存。

对V错14 .拆下蓄电池极柱上的电缆接头,ECU内部RAM中存储的信息并不会因断电而丢失。

对错V15 .为了快速修复故障，在故障诊断之前可以通过拆卸蓄电池的方法试着修复故障。

欧Ⅲ（国Ⅲ）电控高压共轨发动机故障排查方法一、电控发动机故障诊断的一般步骤1．确定发动机是否存在故障发动机在实际运行中，随着汽车行驶里程的增加，其技术状况必然要发生一定的变化，那么，哪些变化是正常变化？哪些变化为故障现象？这是正确进行汽车故障诊断首先要解决的问题。

在电控发动机故障中，有些故障的现象比较明显，有些却并不大明显。

对于现象明显的故障一般不需要进行专用的试验或测试就可以确定发动机故障所在。

例如：发动机无法运转、汽车行驶无力等故障现象。

而对另外一些故障，其故障现象不大明显，必须通过专门的试验甚至是测试方法方可确定，如燃油消耗量大、排气污染超标等故障现象。

2．进行故障性质的确定当电控发动机存在故障时，首先观察发动机电控系统自诊断故障指示灯的状况。

若此灯在发动机运转过程中点亮，则说明电控发动机存在有故障自诊断系统能够监测到的故障，故障一般与电控系统有关，此时可通过一定方法调取ECU内存储的故障代码，根据故障代码查找故障原因。

如果发动机确实存在故障，而仪表板上的发动机故障批示灯在发动机运转时未点亮，则说明发动机故障为电控单元自诊断系统不能辨识的故障，此时应按传统发动机那样，根据故障现象，作出初步诊断结果，并分析可能出现的故障原因，按照由外向内、由简到繁的原则进行深入诊断。

切记此种情况下，不能随意对电控系统乱拆乱卸，只有在确定故障在电控系统时，才首先检查电控系统，否则均应先查其他部分。

3．电控发动机故障诊断的必备工具在故障电控发动机现场诊断检查故障来源需要专门的仪器设备，下面是最重要的几种必须设备。

1)发动机故障诊断仪与发动机ECU连接读取故障代码。

ECU故障代码指出了故障来源的大致方向，维修人员还要结合实际观察到的发动机故障现象，再结合下面几种工具，进一步细查故障来源。

2)RA-2000轨压检测仪该仪器通过电缆连接到轨压传感器和发动机ECU。

可以检查油轨压力传感器的故障，以及ECU的传感器5V电源故障。

电控发动机常见故障诊断与排除第五篇第三章第一节电控发动机常见故障诊断与排除一、发动机不能起动设备要求：数字万用表、1ED测试灯、燃油压力表、气缸压力表、汽车专用示波器、汽车电脑检测仪、点火正时灯、电控发动机轿车或实验台、常用检修工具。

1.发动机不能起动，且无着车征兆1)故障特征及现象接通起动开关时，起动机能带动发动机正常转动，但发动机不能起动，且无着车征兆。

2)故障原因(1)油箱中无油；(2)起动时节气门全开；(3)电动燃油泵不工作；(4)喷油器不工作；(5)油路压力过低；(6)点火系统有故障；(7)发动机汽缸压缩机压力过低。

3)故障诊断与排除(1)对于不能起动的故障，应先检查油箱存油情况。

打开点火开关，若汽油表指针不动或油量警告灯亮，则说明箱内无油，应加满油后再启动。

(2)应采取正确的起动操作方法。

通常电子控制燃油喷射式发动机的起动控制系统要求在起动时不踩加速踏板。

如果在起动时将加速踏板完全踩下或反复踩加速踏板以求增加供油量，往往会使控制系统的溢油消除功能起作用，从而导致喷油器不喷油，造成不能起动。

(3)检查点火系统。

导致发动机不能起动的最常见原因是点火系不能点火。

因此，在作进一步的检查之前，应先排除点火系的故障。

在检查电子控制燃油喷射式发动机的电子点火系统有无高压火花时应采用正确的方法，不可沿用检查传统触点式点火系统高压火花的做法,以防损坏点火系统中的电子元件。

在查找故障部位之前，可先进行发动机故障自诊断，检查有无故障代码。

现代电控燃油喷射式发动机的故障自诊断系统通常能检测出点火系统中的曲轴位置传感器(点火信号发生器)及点火器的故障。

如有故障代码，则可按显示的故障代码查找故障部位；如无故障代码，则应分别检查点火系统中的高压线、分电器盖、高压线圈、点火器、分电器、曲轴位置传感器及点火控制系统。

(4)检查电动燃油泵是否工作正常。

电动然油泵不工作也是造成发动机不能起动的最常见原因之一。

打开点火开关，此时应能从油箱口处听到燃油泵运转的声音；或拆下油压调节器上的回油管，应有汽油流出。

汽车电控系统故障检测与诊断方法6篇第1篇示例：汽车电控系统是现代汽车中的重要组成部分，它包括引擎控制单元、变速箱控制单元、转向控制单元等多个部分，这些部件通过传感器和执行器相互配合，实现对汽车的精准控制。

由于汽车电控系统复杂性高，容易受到外部环境影响，因此出现故障的可能性也相对较高。

及时发现和排除故障对于确保汽车正常运行至关重要。

汽车电控系统故障的诊断方法主要包括以下几种：一、故障码诊断汽车的电子控制单元会存储一些故障码，通过读取这些故障码可以初步了解系统出现的问题。

通常，驱动员可通过OBD接口连接车辆，使用OBD诊断仪读取故障码。

通过故障码可以快速追踪问题所在，进行进一步的检查和维修。

二、数据流诊断数据流诊断是对汽车各个传感器和执行器的实时数据进行监测和分析，以了解整个系统运行情况。

通常，诊断仪器可以通过OBD接口获取车辆的数据流信息，通过比对理想数值和实际数值可以判断是否存在故障。

三、功能测试功能测试是通过特定的操作步骤来检查汽车电控系统各个部件是否正常。

在测试转向系统时，可以通过转向表明来检查转向执行器的工作情况；在测试变速箱系统时，可以通过手动切换档位，验证变速箱的操作是否正常。

四、观察和检查观察和检查是对汽车电控系统各个部件进行目视检查，检查是否有线路短路、传感器损坏或连接不良等问题。

通过仔细观察和检查可以尽快发现问题，排除隐性故障。

五、专用仪器检测一些复杂故障可能需要借助专用的仪器进行检测，比如示波器可以用来检测传感器信号的变化情况，电气参数测试仪可以用来测量线路电压、电流等参数。

通过专用仪器的检测可以更加准确地定位故障。

六、经验诊断在实际维修过程中，积累大量经验的技师可能会根据声音、振动、异味等方面的感觉来判断系统是否存在问题，这种经验诊断虽然主观性强，但也有其独特的价值。

经验丰富的技师可以通过简单的观察判断故障所在，提高诊断效率。

汽车电控系统故障的诊断方法有多种，每种方法都有其独特的优势和适用范围。

电控燃油喷射系统在维修现代汽车发动机的教程中，很多情况下需要准确地诊断出燃油喷射系统的故障，保证正确地维修燃油喷射系统，也是维修技术的重要组成部分。

燃油喷射系统的故障诊断方法有利用故障代码法、故障征兆模拟法、查故障征兆一览表法、用万用表检测技术参数法、常见故障判断法五种方法，现分述如下：1.解码仪查故障代码法现代燃油喷射发动机都有故障自我诊断系统，系统一旦出现故障，故障自诊断系统就将故障分类并以故障代码的形式存储在存储器里，以供维修人员查询。

因此，利用故障代码法是快速、准确地诊断故障的有效方法。

故障代码的获取一般有两种方法。

○1利用专用的电脑故障诊断仪（解码器）如修车王、电眼睛等国产电脑故障诊断仪，它们都具有世界各大汽车公司各种车型的诊断接口和诊断软件，只要将电脑故障诊断仪的诊断接口和车上的燃油喷射系统的诊断接口接到一起，操作诊断仪的按键，选择相应的车型、年代和诊断类型（发动机故障诊断，还是制动防抱死系统，或自动变速器等）就可以得出故障代码及故障的部位和原因。

这种方法快速、准确率高，对维修人员的基础理论要求不高。

缺点是投资大，应用软件（解码软件）需更新，否则新车型就无法使用。

○2利用燃油喷射系统的故障自系统本身接口各汽车公司的燃油喷射系统都有一个自诊断接口，按照各公司的故障代码的提取程序操作，就可以通过仪表盘上的故障警告灯或ECU盒子上的故障代码显示灯（视车型而定）的闪烁次数显示出来，利用该故障代码，查故障代码表就可以确定故障部位和原因。

这种方法的特点是不需专用仪器，投资少，对维修人员的基础理论要求不高，查询速度较快，准确率高，其缺点是必须知道各公司的故障代码，否则，仅有故障代码而不知其含义，就无法知道故障的部位和原因，也就不能对修理起指导作用。

3用万用表检测技术参数法若无专用电脑故障诊断仪，或者不知道故障代码和故障代码含义，无故障征兆一览表可参考时，如果知道电脑各连接器端子的技术参数和各传感器、执行器的技术参数，则可用万用表检测量电压、电流或电阻的实际数据来对比进行故障诊断。

发动机电子控制系统故障诊断与排除(DEUTZ) 汽车电子控制系统故障绝大多数都发生在传感器、执行器、连接器和线束等部件上，ECU 出现故障的可能性很小，汽车行驶10万公里ECU故障约占总故障的千分之一。

因此，检查排除电子控制系统故障主要是检修零部件、连接器和线束。

只有确认所有零部件正常之后，才能判定ECU有故障。

诊断和排除程序：电控发动机汽车是以电子控制系统为核心而工作的。

当电控汽车发生故障时，其诊断程序和方法可按下述程序进行诊断与检修。

1.向用户询问有关情况。

如故障产生时间、产生条件（包括天气、气温、道路情况以及发动机工况等）；故障现象或症状；故障发生频率；是否进行过检修以及检修过哪些部位等。

2.进行直观检查。

即检查电子控制系统的控制部件是否正常；电气线路连接器或接头有无松动、脱接；导线有无断路、搭铁、错接以及烧焦痕迹；管路有无折断、错接或凹瘪等。

部分传感器与执行器对发动机性能的影响如表所示，熟悉传感器与执行器对发动机以及车辆运行状态的影响，对迅速诊断与排除故障极为重要。

汽车电子控制系统控制部件对发动机工作性能的影响3.检查非电控部分（如油路、气路等）是否工作正常。

4.利用诊断仪试读取故障代码。

按故障代码表指示的故障原因和部位逐一排除故障。

5.在实际的维修过程中，为了能快速解决问题，排除故障，最便捷的方法就是在诊断出故障部件后采用新件替换，这样能够以最快速的方法解决问题。

找到故障部件后，查找问题原因要容易得多。

一、故障自诊断系统的功能电控单元具有实时自诊断功能，一旦电控单元(ECU)检测出故障，会将故障信息以及当前的环境信息存储到电控单元中，同时在仪表盘上的故障指示灯闪亮，通知驾驶者需要去维修站进行维修！在维修站由维修人员使用专门的诊断工具连接到电控单元上，读出故障信息。

自诊断系统的功能包括三个方面：一是检测控制系统工作情况，一旦发现某只传感器或执行器参数异常，就立即发出报警信号；二是将故障内容编成代码（称为故障代码）存储在电控单元中，以便维修时调用及排查时参考；三是启用相应的备用功能（失效保护功能），使控制系统处于应急状态，保证发发动机的基本运行。

汽车电控系统的故障诊断分析报告一、问题描述本次故障诊断的车辆为一辆2024年生产的小型轿车，车辆所搭载的电控系统发生故障。

故障表现为车辆启动困难，行驶中出现抖动、失去动力等问题。

二、故障现象分析1.车辆启动困难：车辆熄火后再次启动需要多次尝试才能成功，且启动时车辆发动机转速异常，启动后车辆熄火的情况较为频繁；2.行驶中抖动：车辆行驶过程中出现明显的抖动，抖动程度与车速相关，加速时抖动加剧；3.失去动力：车辆行驶时突然失去动力，加速无效并出现明显的油门无反应情况。

三、故障分析1.车辆启动困难：根据故障现象分析，初步判断是由于燃油供给不正常导致的。

可能原因有：a)燃油泵故障：燃油泵在启动时不能正常供给燃油，造成启动困难。

b)燃油滤清器堵塞：燃油滤清器堵塞导致燃油供应不足，影响启动。

c)燃油喷嘴堵塞：燃油喷嘴堵塞造成喷油效果不佳，影响启动。

2.行驶中抖动：根据故障现象分析，初步判断是由于点火系统故障导致的。

可能原因有：a)火花塞故障：火花塞在点火时不能正常工作，造成抖动现象。

b)点火线路故障：点火线路存在断路或短路现象，导致点火不稳定，引起抖动。

c)点火控制模块故障：点火控制模块工作不正常，影响点火效果。

3.失去动力：根据故障现象分析，初步判断是由于燃油供应不足或点火系统故障导致的。

可能原因有：a)燃油泵故障：燃油泵在行驶过程中无法持续供应足够的燃油，导致失去动力。

b)燃油滤清器堵塞：燃油滤清器堵塞导致燃油供应不足，影响动力输出。

c)火花塞故障：火花塞在点火时不能正常工作，影响燃烧效果，造成动力损失。

四、故障处理与解决方案1.车辆启动困难：首先需检查燃油泵、燃油滤清器和燃油喷嘴是否存在故障，并及时进行更换修理。

若更换相关零部件后问题依旧存在，需进一步检查燃油供给系统的电气连接是否正常。

2.行驶中抖动：首先需检查火花塞、点火线路和点火控制模块是否存在故障，并及时进行更换修理。

若更换相关零部件后问题依旧存在，需进一步检查点火系统的电气连接是否正常。
