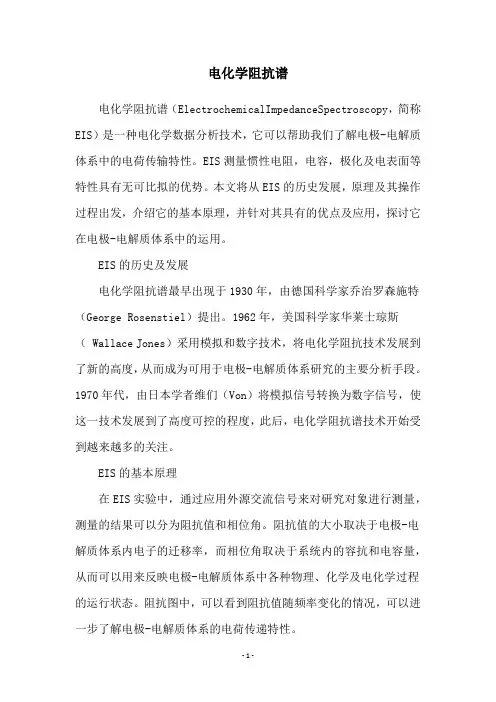

电化学阻抗谱电化学阻抗谱(ElectrochemicalImpedanceSpectroscopy,简称EIS)是一种电化学数据分析技术,它可以帮助我们了解电极-电解质体系中的电荷传输特性。
EIS测量惯性电阻,电容,极化及电表面等特性具有无可比拟的优势。
本文将从EIS的历史发展,原理及其操作过程出发,介绍它的基本原理,并针对其具有的优点及应用,探讨它在电极-电解质体系中的运用。
EIS的历史及发展电化学阻抗谱最早出现于1930年,由德国科学家乔治罗森施特(George Rosenstiel)提出。
1962年,美国科学家华莱士琼斯( Wallace Jones)采用模拟和数字技术,将电化学阻抗技术发展到了新的高度,从而成为可用于电极-电解质体系研究的主要分析手段。
1970年代,由日本学者维们(Von)将模拟信号转换为数字信号,使这一技术发展到了高度可控的程度,此后,电化学阻抗谱技术开始受到越来越多的关注。
EIS的基本原理在EIS实验中,通过应用外源交流信号来对研究对象进行测量,测量的结果可以分为阻抗值和相位角。
阻抗值的大小取决于电极-电解质体系内电子的迁移率,而相位角取决于系统内的容抗和电容量,从而可以用来反映电极-电解质体系中各种物理、化学及电化学过程的运行状态。
阻抗图中,可以看到阻抗值随频率变化的情况,可以进一步了解电极-电解质体系的电荷传递特性。
EIS的操作过程在进行EIS实验时,首先要选择一种合适的参考电极,活极和参比电极,并将它们放在要测量的电极-电解质体系里,然后以特定的频率依次输出设定的外源信号,对电极-电解质体系进行测试,从而获得实验结果。
EIS实验使用的设备包括OCP电源、泵浦、放大仪、阻抗分析仪以及活极和参比电极等。
EIS的优点及应用EIS能够更全面准确的表征电极-电解质体系的特性,它的最大优点是它可以在短时间内进行大量测量,它可以更好的解决电极-电解质体系中的时变问题,它也可以有效准确地描述电极-电解质体系中微观特性,从而为电极-电解质体系的改进提供宝贵的科学数据支持。
eis电化学阻抗谱作用
EIS电化学阻抗谱是一种研究电化学系统特性的重要工具,其作用主要体现在以下几个方面:
1.表征电化学系统的特性:EIS可以通过测量电化学系统在不同频率下的阻抗,
得到电化学反应的相关信息,包括电极表面的反应速率、电荷转移的阻力、电荷传输机制、电极表面的特性以及电化学反应的动力学参数等。
2.研究电化学反应机理:EIS可以提供电化学反应的相关动力学参数,帮助研
究电化学反应机理和过程。
例如,可以通过EIS测量电化学界面的电容和电感等参数,来确定电化学反应的电极表面特性和电荷传输机制。
3.检测材料性能和腐蚀行为:EIS可以应用于材料性能评估和腐蚀行为研究。
例如,可以通过EIS测量材料表面的阻抗谱来评估材料的腐蚀性能,或者评估材料的电化学特性。
4.分析生物电化学反应:EIS可以应用于分析生物电化学反应,例如生物传感
器中的电化学信号转换、生物体内电化学反应的研究等。
5.制备和优化电化学材料:EIS可以应用于制备和优化电化学材料,例如通过
测量电极材料的阻抗谱来优化电极的表面形貌和电化学性能。
总的来说,EIS电化学阻抗谱是一种重要的测试技术,在材料科学、生物医学、环境科学等领域有着广泛的应用。
动力电池电化学阻抗谱—原理、获取方法及应用
动力电池电化学阻抗谱(Electrochemical Impedance Spectroscopy,EIS)是一种非侵入性电化学诊断技术,用于研究电池系统中的电化学反应和界面特性。
其原理基于物质传输和电荷传递过程引起的电压和电流响应之间的关系。
EIS实验通常通过施加一个小幅交流电信号,然后测量系统中产生的电压和电流响应。
根据交流电信号的频率变化和响应的相位和振幅变化,可以计算电池系统中的复阻抗,即找到系统的阻抗谱。
获取电池的阻抗谱可以使用频率扫描方法或电位扫描方法。
频率扫描方法是通过在一定频率范围内施加交流电信号,并测量响应的电压和电流来获取阻抗谱。
电位扫描方法是通过在一定电位范围内施加交流电信号,并测量响应的电压和电流来获取阻抗谱。
动力电池电化学阻抗谱的应用主要包括电池性能评估、电池寿命预测和电池健康状态监测等。
通过分析阻抗谱,可以得到电池内部的反应动力学特性、电解液和电极之间的传输性质、界面的特征和电池系统的状态等信息。
这些信息有助于理解和优化电池材料和结构,提高电池的性能和寿命。
光催化剂的电化学阻抗谱(EIS)一、引言光催化剂是一种利用光能将化学反应转化为可见光下的催化剂,被广泛应用于环境净化、能源转化等领域。
电化学阻抗谱(EI S)是一种常用的表征光催化剂催化性能的方法,通过测量电化学特性来研究光催化剂的光电化学反应过程。
本文将介绍光催化剂的电化学阻抗谱的基本原理、实验操作步骤以及数据分析方法。
二、原理光催化剂的电化学阻抗谱是在稳态光照条件下,将光催化剂电极与参比电极连接,通过外加电压或电流进行周期性变化,并测量电极界面的阻抗随频率的变化。
根据频率响应可以分析出光催化剂的动力学特性和界面传递过程。
常用的描述电化学阻抗谱的参数有交流阻抗模、交流阻抗角、电容等。
光催化剂的电化学阻抗谱实验主要分为两种类型:单频率扫描和频率扫描。
单频率扫描法通过固定频率扫描测量阻抗,适合于表征催化剂的动力学特性;频率扫描法则通过一定频率范围内的扫描,可以了解催化剂的界面传递过程。
三、实验步骤1.准备光催化剂电极:将已经洗净的玻璃电极浸泡在光催化剂溶液中,保证其充分吸附。
2.连接电极:将光催化剂电极、参比电极和工作电极按照电路图连接。
3.设置测量参数:根据实验要求设置扫描范围、初始电位、扫描速度等参数。
4.进行扫描:启动仪器,开始进行电化学阻抗谱的测量。
5.数据记录:记录电化学阻抗谱的实验数据,并存储在计算机中供后续分析使用。
6.数据分析:根据测量结果,应用电化学阻抗谱的分析方法进行数据处理,并获取所需的参数。
四、数据分析方法根据光催化剂的电化学阻抗谱实验数据,可以采用以下方法对光催化剂的性能进行分析:1.交流阻抗模:根据测量的电阻和电容值计算得到,用于描述光催化剂的电化学特性和催化活性。
2.交流阻抗角:通过计算交流阻抗模的正切值得到,用于反映光催化剂的界面传递过程。
3.电容:根据交流阻抗谱中的电容值,可以了解光催化剂表面化学吸附的情况。
4.频率响应:根据频率扫描时的阻抗变化情况,可以了解光催化剂的动力学特性和界面传递过程。
eis电化学阻抗谱高频区电化学阻抗谱(Electrochemical Impedance Spectroscopy, EIS)是一种非常强大的电化学技术,用于研究电极与电解质界面的电化学特性。
EIS通过测量电化学系统的频率响应,可以提供关于电极界面中传质、电荷转移和电化学反应过程的详细信息。
本文将对EIS的原理、测量方法、数据分析和应用进行详细介绍。
1. 电化学阻抗谱原理在电化学系统中,电极与电解质界面会形成一个电荷分布层,这称为电极双层。
电极双层起到了电化学反应的催化剂和限制因素的作用。
通过在这个界面施加外加电势,并测量响应电流的频率依赖性,我们可以获得电化学阻抗谱。
EIS测量的核心是将电化学系统暴露在一系列正弦交流电位信号下,测量相应的交流电流。
在不同的频率下,电荷的传输方式和速率会改变,从而导致电流响应发生变化。
通过测量交流电流和电位的相位差,我们可以得到电极界面的阻抗大小和相位,进而理解电化学反应的动力学和传输特性。
2. 电化学阻抗测量方法EIS测量通常在三电极系统中进行,其中包括一个工作电极、参比电极和对电极。
工作电极是我们感兴趣的电极,参比电极提供一个稳定的电位作为参考,对电极用于平衡电解质中的氧气和电子流。
在测量中,施加一个频率可调的正弦交流电位在工作电极和参比电极之间,然后测量响应的电流。
为了准确测量电流响应,还需要确保输入电信号的精确性和稳定性。
常见的测量方法包括交流电压法和直流电压法。
在交流电压法中,输入正弦信号的幅值通常很小,以保证系统处于线性响应区域。
而在直流电压法中,通过施加外加电压并测量电流响应的变化来研究电极界面的非线性行为。
3. 电化学阻抗谱数据分析电化学阻抗谱通常用Nyquist图和Bode图表示。
Nyquist图以实数和虚数部分绘制电极阻抗的矢量,由电化学系统的阻抗和电容分量组成。
线性等效电路模型通常使用电极阻抗(R)和电极电容(C)来描述电化学反应。
由于Nyquist图是一个等效电路模型的投影,因此我们可以从图中估计电极系统的R和C 值。
电化学阻抗谱导论电化学阻抗谱是电化学领域中一种重要的分析技术。
它可以通过测量电化学系统的交流电压和电流响应,获得材料、电极和电解质的电化学特性信息。
该技术已经广泛应用于电化学能源、电化学传感器、腐蚀和材料科学等领域。
本文将从以下几个方面介绍电化学阻抗谱的相关知识。
一、电化学阻抗谱的基本原理电化学阻抗谱是基于交流信号的电化学分析技术。
在电化学系统中,当施加一个正弦电位波形时,系统会产生一个正弦电流响应。
这种响应与电极表面的电化学反应和电解质中离子迁移有关。
通过将电位和电流信号随时间变化的数据转换为复数形式,可以得到电化学阻抗谱。
阻抗谱通常由复阻抗 Z 表示,其中实部表示电化学系统的电阻,虚部表示电化学系统的电容或电感。
二、电化学阻抗谱的测量和分析方法电化学阻抗谱的测量需要使用阻抗谱仪。
阻抗谱仪可以提供精确的正弦电位波形和测量电流的能力,以获得准确的阻抗谱。
在测量之前,需要准备好适当的电极和电解质,并将它们组装成电化学系统。
在测量过程中,可以通过改变施加的电位频率来获得不同频率下的阻抗谱。
通过对阻抗谱进行分析,可以得到电化学系统的电化学特性信息,如电阻、电容、电感、电化学反应速率等。
三、电化学阻抗谱在电化学能源领域中的应用电化学阻抗谱在电化学能源领域中有着广泛的应用。
例如,在锂离子电池中,阻抗谱可以用于研究电极和电解质的电化学特性,以改善电池性能。
在燃料电池中,阻抗谱可以用于评估燃料电池的稳定性和性能。
在太阳能电池中,阻抗谱可以用于研究电极和电解质的界面特性,以提高太阳能电池的效率。
四、电化学阻抗谱在腐蚀领域中的应用电化学阻抗谱在腐蚀领域中也有着广泛的应用。
通过测量腐蚀系统的阻抗谱,可以获得腐蚀速率、电化学反应机理、腐蚀产物的形成等信息。
这些信息可以帮助我们了解腐蚀过程的发生和控制腐蚀速率。
五、电化学阻抗谱在材料科学领域中的应用电化学阻抗谱在材料科学领域中也有着广泛的应用。
通过测量材料的阻抗谱,可以获得材料的电化学特性信息,如电化学反应速率、电极材料的稳定性、电化学界面的特性等。
电化学阻抗谱电化学阻抗谱是运用电化学原理的一种分析方式,它可以测量电解液和金属电极表面之间的性能及其变化。
它具有即时性、简便性、准确性等优点,因此在工业和研究领域中都有着广泛的应用。
电化学阻抗谱研究是一种复杂而全面的研究。
要完成这项研究,首先需要确定电极和电解质,然后在固定条件下操作系统,包括电极形状、电极面积、温度、电解液比例以及刺激信号。
在研究过程中,可以通过测量电极和电解液之间的电位、作用电流和抗拒电容器的变化,来研究电极/电解液界面的各种电化学反应,进而推断出电极/电解液界面的性质和动力学行为。
在研究电极/电解液界面反应过程中,需要利用阻抗谱分析技术来推断界面电化学行为。
通过改变外界电场施加的频率,探测的电极/电解质界面电压、作用电流和抗拒电容器的变化,来确定电极/电解液界面的行为。
借助阻抗电路对各个参数的简化处理,可以构建一个准确的“阻抗模型”,并利用标准的电化学设备分析它们。
此外,电化学阻抗谱还可以用于提取环境参数,如电极表面状态、电解液参数以及环境温度、电解液浓度等。
从而,可以更明确地了解电极和电解液之间的相互作用及其关系。
电化学阻抗谱技术在多个领域有着广泛的应用,如腐蚀研究、电池研究等。
例如,它可以用来测量电池正负极界面变化,分析电池的充放电过程,以及电极和液体的相互作用状态等。
此外,腐蚀方面,它可以用来分析腐蚀时的电极电位、作用电流和抗拒电容器等,进而研究腐蚀速率,对腐蚀原因进行分析,以及评估腐蚀抑制剂的有效性等。
因此,电化学阻抗谱研究可以用于详细测量和分析电极与电解质界面的性质和变化,从而为许多应用提供可靠的研究数据。
电化学阻抗谱技术综合性强,灵活性高,可为科学研究和实际应用提供有价值的结果。
动力电池电化学阻抗谱:原理、获取及应用一、原理电化学阻抗谱(Electrochemical Impedance Spectroscopy,简称EIS)是一种用于研究电池电化学特性的重要工具。
它通过在电池上施加正弦波电压或电流,并测量相应的响应,从而得到电池的阻抗谱。
电池的阻抗谱可以提供关于电池内部反应过程、离子传输性质、电极材料性质等方面的信息。
通过分析阻抗谱,可以深入了解电池的电化学性能,如容量、内阻、自放电等。
二、获取获取动力电池的电化学阻抗谱需要使用专门的电化学工作站。
工作站通常包括电化学测量仪器、恒电位仪和恒电流仪等设备。
在测量时,需要将电池连接到工作站的电极上,并根据预设的测量参数进行测量。
常见的测量参数包括频率范围、激励电压或电流、扫描速度等。
通过调整这些参数,可以获取不同条件下的阻抗谱。
同时,还可以通过对比不同类型电池的阻抗谱,评估它们的电化学性能。
三、应用EIS在电池研究中应用广泛,例如锂离子电池的阻抗谱大致包含四部分:高频区的半圆部分、中频区的倾斜直线部分、低频区的倾斜直线部分以及高频区的另一个半圆部分。
不同部分的阻抗谱对应着不同的电化学过程,如电荷转移、离子传输和电极反应等。
通过分析锂离子电池的阻抗谱,可以得到以下方面的信息:1.电极/电解质界面电荷转移电阻(Rct):该电阻与锂离子在电极表面的吸附和反应有关。
它可以通过高频区的半圆部分进行估算。
2.锂离子在电极和电解质中的传输电阻(Rl):该电阻与锂离子的传输过程有关。
它可以通过中频区的倾斜直线部分进行估算。
3.电极材料的内阻(Ri):该电阻与电极材料的电子传导有关。
它可以通过低频区的倾斜直线部分进行估算。
1 电化学阻抗谱的应用及其解析方法 交流阻抗发式电化学测试技术中一类十分重要的方法,是研究电极过程动力学和表面现象的重要手段。特别是近年来,由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高,超低频信号阻抗谱也具有良好的重现性,再加上计算机技术的进步,对阻抗谱解析的自动化程度越来越高,这就使我们能更好的理解电极表面双电层结构,活化钝化膜转换,孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。 1. 阻抗谱中的基本元件
交流阻抗谱的解析一般是通过等效电路来进行的,其中基本的元件包括:纯电阻R,纯电容C,阻抗值为1/jωC,纯电感L,其阻抗值为jωL。实际测量中,将某一频率为ω的微扰正弦波信号施加到电解池,这是可把双电层看成一个电容,把电极本身、溶液及电极反应所引起的阻力均视为电阻,则等效电路如图1所示。
RsCabCdZfRtCd'Zf'Rb
ElementFreedomValueErrorError %RsFree(+)2000N/AN/ACabFree(+)1E-7N/AN/ACdFixed(X)0N/AN/AZfFixed(X)0N/AN/ARtFixed(X)0N/AN/ACd'Fixed(X)0N/AN/AZf'Fixed(X)0N/AN/ARbFree(+)10000N/AN/A
Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdlMode: Run Fitting / All Data Points (1 - 1)Maximum Iterations:100Optimization Iterations:0Type of Fitting: ComplexType of Weighting: Data-Modulus
图1. 用大面积惰性电极为辅助电极时电解池的等效电路 图中A、B 分别表示电解池的研究电极和辅助电极两端,Ra、Rb分别表示电极材料本身的电阻,Cab表示研究电极与辅助电极之间的电容,Cd与Cd’表示研究电极和辅助电极的双电层电容,Zf与Zf’表示研究电极与辅助电极的交流阻抗。通常称为电解阻抗或法拉第阻抗,其数值决定于电极动力学参数及测量信号的频率,Rl表示辅助电极与工作电极之间的溶液电阻。一般将双电层电容Cd与法拉第阻抗的并联称为界面阻抗Z。 实际测量中,电极本身的内阻很小,且辅助电极与工作电极之间的距离较大,故电容Cab一般远远小于双电层电容Cd。如果辅助电极上不发生电化学反映,即Zf’特别大,又使辅助电极的面积远大于研究电极的面积(例如用大的铂黑电极),则Cd’很大,其容抗Xcd’比串联电路中的其他元件小得多,因此辅助电极的界面阻抗可忽略,于是图1可简化成图2,这也是比较常见的等效电路。
RsZfCd
ElementFreedomValueErrorError %RsFixed(X)1500N/AN/AZfFixed(X)5000N/AN/ACdFixed(X)1E-6N/AN/A
Data File:Circuit Model File:C:\Sai_Demo\ZModels\Tutor3 R-C.mdlMode: Run Simulation / Freq. Range (0.01 - 100Maximum Iterations:100Optimization Iterations:0Type of Fitting: ComplexType of Weighting: Data-Modulus
图2. 用大面积惰性电极为辅助电极时电解池的简化电路 2. 阻抗谱中的特殊元件
以上所讲的等效电路仅仅为基本电路,实际上,由于电极表面的弥散效应的存在,所测得的双电层电容不是一个常数,而是随交流信号的频率和幅值而发生改变的,一般来讲,弥散效应主要与电极表面电流分布有关,在腐蚀电位附近,电极表面上阴、阳极电流并存,当介质中存在缓蚀剂时,电极表面就会为缓蚀剂层所覆盖,此时,铁离子只能在局部区域穿透缓蚀剂层形成阳极电流,这样就导致电流分布极度不均匀,弥散效应系数较低。表现为容抗弧变“瘪”,如图3所示。另外电极表面的粗糙度也能影响弥散效应系数变化,一般电极表面越粗糙,弥散效应系数越低。
2.1 常相位角元件(Constant Phase Angle Element,CPE)
A B 2
在表征弥散效应时,近来提出了一种新的电化学元件CPE,CPE的等效电路解析式为: pjTZ)(1
,CPE的阻抗由两个参数来定义,即CPE-T,CPE-P,我们知道,
)2sin()2cos(pjpjp,因此CPE元件的阻抗Z可以表示为
)]2sin()2[cos(1pjpTZp,这一等效元件的幅角为φ=--pπ/2,由于它的阻抗的数值是角
频率ω的函数,而它的幅角与频率无关,故文献上把这种元件称为常相位角元件。 实际上,当p=1时,如果令T=C,则有Z=1/(jωC),此时CPE相当于一个纯电容,波特图上为一正半圆,相应电流的相位超过电位正好90度,当p=-1时,如果令T=1/L,则有Z=jωL,此时CPE相当于一个纯电感,波特图上为一反置的正半圆,相应电流的相位落后电位正好90度;当p=0时,如果令T=1/R,则Z=R,此时CPE完全是一个电阻。 一般当电极表面存在弥散效应时,CPE-P值总是在1~0.5之间,阻抗波特图表现为向下旋转一定角度的半圆图。
图3 具有弥散效应的阻抗图 可以证明,弥散角φ=π/2*(1-CPE-P), 特别有意义的是,当CPE-P=0.5时,CPE可以用来取代有限扩散层的Warburg元件,Warburg元件是用来描述电荷通过扩散穿过某一阻挡层时的电极行为。在极低频率下,带电荷的离子可以扩散到很深的位置,甚至穿透扩散层,产生一个有限厚度的Warburg元件,如果扩散层足够厚或者足够致密,将导致即使在极限低的频率下,离子也无法穿透,从而形成无限厚度的Warburg元件,而CPE正好可以模拟无限厚
度的Warburg元件的高频部分。当CPE-P=0.5时,)22(21jTZ,其阻抗图为图3所示,一般在pH>13的碱溶液中,由于生成致密的钝化膜,阻碍了离子的扩散通道,因此可以观察到图4所示的波特图。
15.017.520.022.5-7.5
-5.0-2.50Z' (Ohm)
Z'' (Ohm)FitResult
φ 0204060800-20-40-60-80-1000.12.1m1000 mg/L HAPM+2% Na2CO3
Im(Z'×100).cm2
Re(Z×100).cm2 3
图4. 当CPE-P为0.5时(左)及在Na2CO3溶液中的波特图 2.2 有限扩散层的Warburg元件-闭环模型
本元件主要用来解析一维扩散控制的电化学体系,其阻抗为ppjTjTRZ)/(])tanh[(,一般在解析过程中,设置P=0.5,并且Ws-T=L2/D,(其中L是有效扩散层厚度,D是微粒的一维扩散系数),
计算表明,当ω->0时,Z=R,当ω->+∞,在)22(2jTRZ,与CPE-P=0.5时的阻抗表达式相同,阻抗图如图5。
02505007501000-1000-750-500-2500Z'Z''FitResult10-210-1100101102103104105100101102103Frequency (Hz)|Z|FitResult10-210-1100101102103104105-50-40-30-20-100
Frequency (Hz)
theta
图5. 闭环的半无限的Warburg阻抗图 2.3 有限扩散层的Warburg元件-发散模型
本元件也是用来描述一维扩散控制的电化学体系,其阻抗为ppjTjTctnhRZ)/(])[(,其中ctnh为反正且函数,F(x)=Ln[(1+x)/(1-x)]。与闭环模型不同的是,其阻抗图的实部在低频时并不与实轴相交。而是向虚部方向发散。即在低频时,更像一个电容。典型的阻抗图如图6。
02004006008001000-1000-800-600-400-2000Z'Z''FitResult10-210-1100101102103104105102103104105106Frequency (Hz)|Z|FitResult10-210-1100101102103104105-100-75-50-250Frequency (Hz)
theta
图6. 发散的半无限的Warburg阻抗图 3. 常用的等效电路图及其阻抗图谱
对阻抗的解析使一个十分复杂的过程,这不单是一个曲线拟合的问题,事实上,你可以选择多个等效电路来拟合同一个阻抗图,而且曲线吻合的相当好,但这就带来了另外一个问题,哪一个电路符合实际情况呢,这其实也是最关键的问题。他需要有相当丰富的电化学知识。需要对所研究体系有比较深刻的认识。
