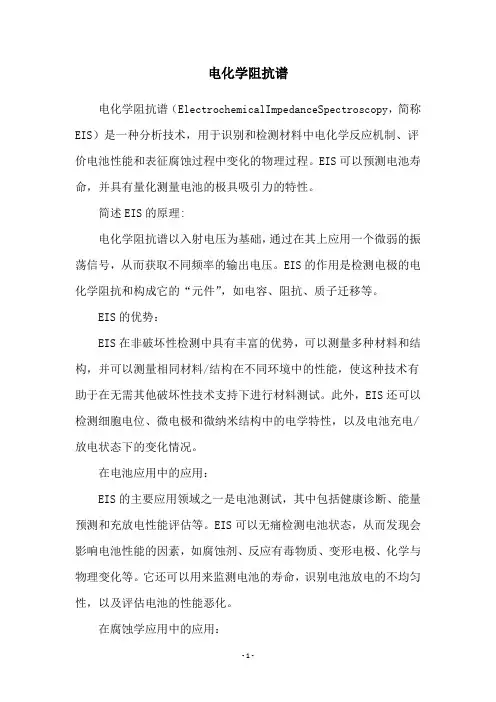

电化学阻抗谱电化学阻抗谱(ElectrochemicalImpedanceSpectroscopy,简称EIS)是一种分析技术,用于识别和检测材料中电化学反应机制、评价电池性能和表征腐蚀过程中变化的物理过程。
EIS可以预测电池寿命,并具有量化测量电池的极具吸引力的特性。
简述EIS的原理:电化学阻抗谱以入射电压为基础,通过在其上应用一个微弱的振荡信号,从而获取不同频率的输出电压。
EIS的作用是检测电极的电化学阻抗和构成它的“元件”,如电容、阻抗、质子迁移等。
EIS的优势:EIS在非破坏性检测中具有丰富的优势,可以测量多种材料和结构,并可以测量相同材料/结构在不同环境中的性能,使这种技术有助于在无需其他破坏性技术支持下进行材料测试。
此外,EIS还可以检测细胞电位、微电极和微纳米结构中的电学特性,以及电池充电/放电状态下的变化情况。
在电池应用中的应用:EIS的主要应用领域之一是电池测试,其中包括健康诊断、能量预测和充放电性能评估等。
EIS可以无痛检测电池状态,从而发现会影响电池性能的因素,如腐蚀剂、反应有毒物质、变形电极、化学与物理变化等。
它还可以用来监测电池的寿命,识别电池放电的不均匀性,以及评估电池的性能恶化。
在腐蚀学应用中的应用:EIS可以被用来表征材料的溶液中的腐蚀行为,如在碱性、酸性和中性环境中的金属表面的腐蚀行为的研究。
实验中,研究人员可以利用EIS技术来探测腐蚀时电极的抗腐蚀性能和潜在的化学反应机制。
EIS能够检测材料表面腐蚀反应过程中发生的不同状态,从而诊断材料表面腐蚀的原因。
总结:电化学阻抗谱(Electrochemical Impedance Spectroscopy,简称EIS)是一种先进的用于识别和检测材料中电化学反应机制、评价电池性能和表征腐蚀过程中变化的物理过程的技术。
EIS具有方便快捷、非破坏性检测、可量化测量电池性能和可检测细胞电位、微电极和微纳米结构中的电学特性等优势。
eis电化学阻抗谱作用
EIS电化学阻抗谱是一种研究电化学系统特性的重要工具,其作用主要体现在以下几个方面:
1.表征电化学系统的特性:EIS可以通过测量电化学系统在不同频率下的阻抗,
得到电化学反应的相关信息,包括电极表面的反应速率、电荷转移的阻力、电荷传输机制、电极表面的特性以及电化学反应的动力学参数等。
2.研究电化学反应机理:EIS可以提供电化学反应的相关动力学参数,帮助研
究电化学反应机理和过程。
例如,可以通过EIS测量电化学界面的电容和电感等参数,来确定电化学反应的电极表面特性和电荷传输机制。
3.检测材料性能和腐蚀行为:EIS可以应用于材料性能评估和腐蚀行为研究。
例如,可以通过EIS测量材料表面的阻抗谱来评估材料的腐蚀性能,或者评估材料的电化学特性。
4.分析生物电化学反应:EIS可以应用于分析生物电化学反应,例如生物传感
器中的电化学信号转换、生物体内电化学反应的研究等。
5.制备和优化电化学材料:EIS可以应用于制备和优化电化学材料,例如通过
测量电极材料的阻抗谱来优化电极的表面形貌和电化学性能。
总的来说,EIS电化学阻抗谱是一种重要的测试技术,在材料科学、生物医学、环境科学等领域有着广泛的应用。
电化学阻抗谱解析与应用交流阻抗发式电化学测试技术中一类十分重要的方法,是研究电极过程动力学和表面现象的重要手段。
特别是近年来,由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高,超低频信号阻抗谱也具有良好的重现性,再加上计算机技术的进步,对阻抗谱解析的自动化程度越来越高,这就使我们能更好的理解电极表面双电层结构,活化钝化膜转换,孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的,其中基本的元件包括:纯电阻R ,纯电容C ,阻抗值为1/j ωC ,纯电感L ,其阻抗值为j ωL 。
实际测量中,将某一频率为ω的微扰正弦波信号施加到电解池,这是可把双电层看成一个电容,把电极本身、溶液及电极反应所引起的阻力均视为电阻,则等效电路如图1所示。
Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/A Rt Fixed(X)0N/A N/A Cd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdl Mode: Run Fitting / All Data Points (1 - 1)Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex Type of Weighting: Data-Modulus 图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端,Ra 、Rb 分别表示电极材料本身的电阻,Cab 表示研究电极与辅助电极之间的电容,Cd 与Cd ’表示研究电极和辅助电极的双电层电容,Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。

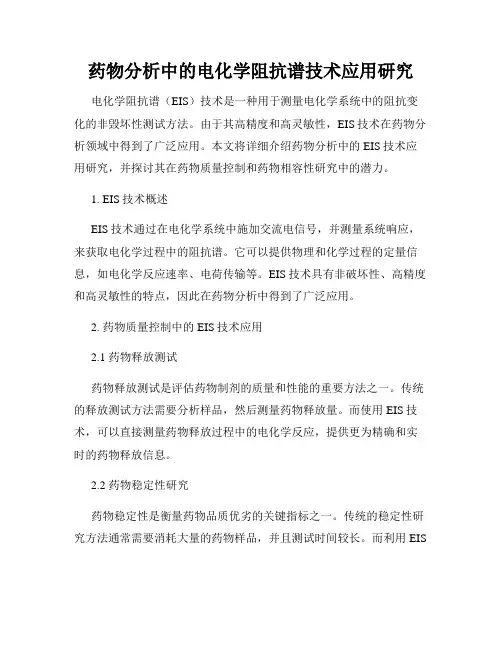

药物分析中的电化学阻抗谱技术应用研究电化学阻抗谱(EIS)技术是一种用于测量电化学系统中的阻抗变化的非毁坏性测试方法。
由于其高精度和高灵敏性,EIS技术在药物分析领域中得到了广泛应用。
本文将详细介绍药物分析中的EIS技术应用研究,并探讨其在药物质量控制和药物相容性研究中的潜力。
1. EIS技术概述EIS技术通过在电化学系统中施加交流电信号,并测量系统响应,来获取电化学过程中的阻抗谱。
它可以提供物理和化学过程的定量信息,如电化学反应速率、电荷传输等。
EIS技术具有非破坏性、高精度和高灵敏性的特点,因此在药物分析中得到了广泛应用。
2. 药物质量控制中的EIS技术应用2.1 药物释放测试药物释放测试是评估药物制剂的质量和性能的重要方法之一。
传统的释放测试方法需要分析样品,然后测量药物释放量。
而使用EIS技术,可以直接测量药物释放过程中的电化学反应,提供更为精确和实时的药物释放信息。
2.2 药物稳定性研究药物稳定性是衡量药物品质优劣的关键指标之一。
传统的稳定性研究方法通常需要消耗大量的药物样品,并且测试时间较长。
而利用EIS技术,可以通过测量药物在电化学系统中的阻抗变化,实时监测药物的稳定性变化,提高稳定性研究的效率和准确性。
3. 药物相容性研究中的EIS技术应用药物相容性研究是评估不同药物组分之间相互作用的重要环节。
传统的相容性研究方法通常需要大量的试剂和设备,并且测试周期较长。
而使用EIS技术,可以通过测量药物相互作用过程中的阻抗变化,提供对不同药物组分相容性的快速评估。
4. EIS技术在药物分析中的优势和挑战4.1 优势EIS技术具有非破坏性、高精度和高灵敏性的优势,可以提供实时监测和定量分析。
与传统分析方法相比,EIS技术更为快速、方便且经济高效。
4.2 挑战EIS技术在药物分析中仍面临一些挑战。
首先,药物样品的复杂性和多样性可能会影响EIS技术的准确性和可行性。
其次,EIS技术的仪器设备和数据处理系统需要较高的技术水平和成本投入。

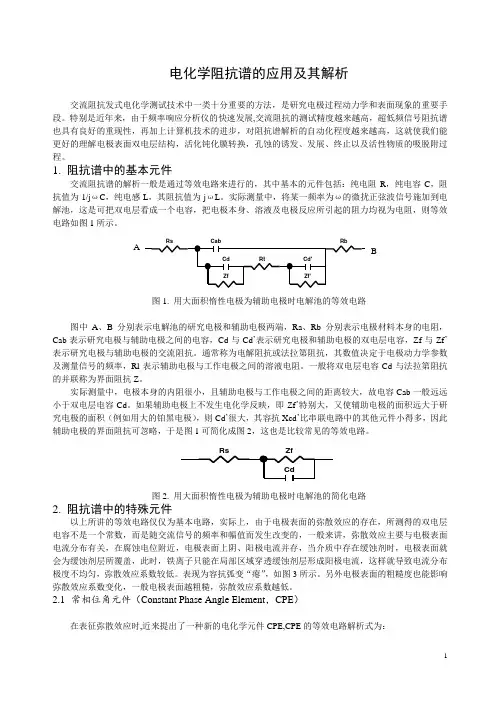

电化学阻抗谱的应用及其解析交流阻抗发式电化学测试技术中一类十分重要的方法,是研究电极过程动力学和表面现象的重要手段。
特别是近年来,由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高,超低频信号阻抗谱也具有良好的重现性,再加上计算机技术的进步,对阻抗谱解析的自动化程度越来越高,这就使我们能更好的理解电极表面双电层结构,活化钝化膜转换,孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的,其中基本的元件包括:纯电阻R ,纯电容C ,阻抗值为1/j ωC ,纯电感L ,其阻抗值为j ωL 。
实际测量中,将某一频率为ω的微扰正弦波信号施加到电解池,这是可把双电层看成一个电容,把电极本身、溶液及电极反应所引起的阻力均视为电阻,则等效电路如图1所示。
Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/ARt Fixed(X)0N/A N/ACd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdlMode:Type of Weighting:Data-Modulus图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端,Ra 、Rb 分别表示电极材料本身的电阻,Cab 表示研究电极与辅助电极之间的电容,Cd 与Cd ’表示研究电极和辅助电极的双电层电容,Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。
电化学阻抗谱电化学阻抗谱(ElectrochemicalImpedanceSpectroscopy, EIS)是一种用于研究电化学特性的非常有效的技术。
它使用微弱电流或电压信号来测量物体的电阻和电容,从而了解物体结构和材料性质。
电化学阻抗谱可以用来监测和调整复杂的物理系统,包括腐蚀控制,电池技术和氧化物层厚度等。
本文综述了电化学阻抗谱的基本原理和应用,以及它的创新技术和新进展。
什么是电化学阻抗谱电化学阻抗谱是一种用于研究电化学特性的技术,它可以用来监测和调整复杂的电化学系统,如腐蚀和电池技术等。
EIS使用微弱电流或电压信号来测量物体的电阻和电容,从而获得物体结构和材料性质的信息。
它显示出电路中各元件间及其相互作用的电性参数。
EIS运行的基本原理是将电化学反应表示为一系列电路,其中包括源极电阻,电容,介质电阻(吸附、氧化还原作用和电解质反应)和电偶电阻。
在EIS测量中,对电场源施加一个小的正弦波,测量电路产生的反应,从而推断出电路中各元件间及其相互作用的电性参数。
EIS几乎可以用于任何电化学反应,但它在电池技术,腐蚀控制和氧化物层厚度等领域得到了特别广泛的应用。
它可以用于分析电池技术,电池性能和衰减,以及电池温度、电解质和电池组成的影响。
此外,它也可以用于研究金属的腐蚀,检测和控制金属的腐蚀,并确定它的腐蚀速率。
EIS也可以用于测量涂镀物的厚度,氧化物的层厚度,以及氧化物的形成等。
EIS的创新技术EIS的最新技术和进展使用了非常复杂的算法,新型测量技术和传感器,可以对微小电流信号进行快速准确的检测,从而更好地了解电池技术,腐蚀控制和氧化物层厚度等。
其中一项创新技术是分子束外延(MBE)技术。
MBE技术可以将氧化物层厚度测量精确到纳米尺度,该技术使用三维彩色图像,可以更精确地测量氧化物的厚度和电阻。
另一项创新技术是电化学生物传感器技术,它可以用来检测病毒、细菌和其他有害物质,并可以用于快速检测和监测环境污染。
电化学阻抗谱的应用及其解析方法电化学阻抗谱(Electrochemical Impedance Spectroscopy,EIS)是一种广泛应用于电化学领域的非破坏性测试技术,它可以提供许多关于电化学界面以及相关器件性能的信息。
在这篇文章中,我将介绍电化学阻抗谱的应用以及解析方法。
在基础研究领域,电化学阻抗谱可以用来研究电极和电解质界面的反应机理,探究电化学过程的动力学特性。
通过测量不同频率下的阻抗,可以获得电荷传输过程、纯电容效应以及界面化学反应等信息。
例如,研究电极材料以及电解质的交互作用可以帮助优化电池和燃料电池的性能。
在材料研究领域,电化学阻抗谱可以用来评估材料的电化学性能。
通过测量阻抗谱,可以了解材料的电导率、电解质的扩散系数以及界面阻抗等。
这对于开发高效的电极材料、电解质材料以及阻抗体系具有重要意义。
例如,电化学阻抗谱可以用来评估锂离子电池中电极和电解质的性能,从而提高电池的输出功率和循环稳定性。
在工业生产领域,电化学阻抗谱可以用来实时监测和控制电化学过程。
通过测量阻抗谱,可以了解电化学过程的动力学变化,从而优化生产工艺。
例如,电化学阻抗谱可以用来监测腐蚀过程,预测设备的寿命,减少维护成本。
为了解析电化学阻抗谱,通常采用等效电路模型来拟合实验数据。
等效电路模型是由电阻、电容和电感等基本元件组成的电路,用来描述电化学系统的频率响应。
常见的等效电路模型包括R(电阻)和CPE(等效电容和电极电极界面化学组成),以及R(电阻)、C(等效电容)和L(等效电感)的等效电路模型。
通过拟合阻抗谱数据到合适的等效电路模型,可以提取与电化学过程相关的参数,如电阻值、电容值和频率响应等。
除基本的等效电路模型外,还有一些高级的拟合算法用于解析复杂的电化学系统。
例如,非线性最小二乘拟合、贝叶斯网络等。
这些方法可以提高解析电化学阻抗谱的精度和可靠性。
总之,电化学阻抗谱具有广泛的应用前景,在电化学领域的基础研究、材料研究和工业生产中发挥重要作用。
电化学阻抗谱电化学阻抗谱(EIS)是采用现代电化学仪器测量并计算电化学系统中物理性质、化学性质和电化学性质变化的理论和实践方法。
简而言之,它就是用一种特殊的信号来激活电化学系统,在一段时间内,用电化学传感器测量系统的变化,然后用相关的数字分析方法分析和模式化出的变化,最终得到电化学阻抗谱图。
电化学阻抗谱技术将电化学系统的分析与量化结合起来,提供了一种综合的方法,用来表征电化学系统中各种参数,如电极表面结构、电极反应速度、溶液性质、电荷转移过程等。
它可以直接测量电极表面、接触界面以及溶液中发生的物理和化学变化,这些变化可以通过电化学阻抗谱直观地表示出来。
电化学阻抗谱技术的应用非常广泛,可以用于分析电极表面和接触界面的结构和性质,评价介观材料的电化学活性,估算化学反应速度常数和电极反应速率常数,构建生物传感器,以及用于电催化、能源转换和电池应用技术的研究等。
电化学阻抗谱技术主要分为三个部分,一是构建电化学系统,二是测量电化学系统的变化,三是对测量结果进行数字分析。
首先,构建电化学系统包括选择电极体系、选择电极类型、选择电解质溶液、选择分析频率等准备工作。
在设定这些参数之后,就可以开始进行实验了。
其次,测量电化学系统参数的改变,可以采用电化学仪器来实现。
常用仪器有示波器、频谱分析仪、回流时间仪以及其他仪器。
通常,在测量时,以低频信号为输入,在一段时间内记录每次信号的电流或电压变化,这种技术被称为阻抗测量技术。
最后,根据测量得到的数据,结合数字信号处理和电路理论,运用各种数字分析方法,对测量的电化学参数进行模型化,然后就可以得到电化学阻抗谱图了。
电化学阻抗谱技术已经在电极结构的表征、电极反应速率和电荷转移机制分析等电化学研究领域取得了巨大的进展,因此而被广泛应用。
它既能测量宏观参数,又能揭示微观参数,能够准确估算反应机理,对研究化学反应过程具有重要意义。
电化学阻抗谱技术是一种综合的、多方面的技术,涵盖了电极表面结构、电极反应速度、溶液性质、电荷转移及其他化学反应过程的研究,因而也可以用于各种新型能源材料的研制和应用。
光催化剂的电化学阻抗谱(EIS)一、引言光催化剂是一种利用光能将化学反应转化为可见光下的催化剂,被广泛应用于环境净化、能源转化等领域。
电化学阻抗谱(EI S)是一种常用的表征光催化剂催化性能的方法,通过测量电化学特性来研究光催化剂的光电化学反应过程。
本文将介绍光催化剂的电化学阻抗谱的基本原理、实验操作步骤以及数据分析方法。
二、原理光催化剂的电化学阻抗谱是在稳态光照条件下,将光催化剂电极与参比电极连接,通过外加电压或电流进行周期性变化,并测量电极界面的阻抗随频率的变化。
根据频率响应可以分析出光催化剂的动力学特性和界面传递过程。
常用的描述电化学阻抗谱的参数有交流阻抗模、交流阻抗角、电容等。
光催化剂的电化学阻抗谱实验主要分为两种类型:单频率扫描和频率扫描。
单频率扫描法通过固定频率扫描测量阻抗,适合于表征催化剂的动力学特性;频率扫描法则通过一定频率范围内的扫描,可以了解催化剂的界面传递过程。
三、实验步骤1.准备光催化剂电极:将已经洗净的玻璃电极浸泡在光催化剂溶液中,保证其充分吸附。
2.连接电极:将光催化剂电极、参比电极和工作电极按照电路图连接。
3.设置测量参数:根据实验要求设置扫描范围、初始电位、扫描速度等参数。
4.进行扫描:启动仪器,开始进行电化学阻抗谱的测量。
5.数据记录:记录电化学阻抗谱的实验数据,并存储在计算机中供后续分析使用。
6.数据分析:根据测量结果,应用电化学阻抗谱的分析方法进行数据处理,并获取所需的参数。
四、数据分析方法根据光催化剂的电化学阻抗谱实验数据,可以采用以下方法对光催化剂的性能进行分析:1.交流阻抗模:根据测量的电阻和电容值计算得到,用于描述光催化剂的电化学特性和催化活性。
2.交流阻抗角:通过计算交流阻抗模的正切值得到,用于反映光催化剂的界面传递过程。
3.电容:根据交流阻抗谱中的电容值,可以了解光催化剂表面化学吸附的情况。
4.频率响应:根据频率扫描时的阻抗变化情况,可以了解光催化剂的动力学特性和界面传递过程。
电化学阻抗谱1. 简介电化学阻抗谱(Electrochemical Impedance Spectroscopy,EIS)是一种用于研究电化学体系中电荷、电流和电极界面特性的实验方法。
该方法通过在不同频率下测量电化学体系的阻抗来揭示电化学体系的动态行为和界面反应。
电化学阻抗谱广泛应用于材料科学、电池研究、涂层研究、腐蚀研究等领域,为电化学体系的研究提供了一个非常有价值的分析工具。
2. 原理电化学阻抗谱通过施加一个交流电场信号到电化学体系中,然后测量电压响应来获取阻抗谱。
通常,使用交流电场信号可以方便地测量电化学体系的阻抗,而直流电场信号则会导致电极的电化学反应变化。
阻抗谱的测量通常以频率为自变量进行,得到的结果是电化学体系在不同频率下的阻抗大小和相位角。
电化学阻抗谱的测量可以使用一个特殊的测量设备,称为阻抗仪。
阻抗仪可以提供给电化学体系一个交流电场信号,并测量电化学体系的电压响应。
从测量结果中,可以通过计算得到电化学体系的等效电路模型和相应的参数。
3. 应用3.1 材料科学电化学阻抗谱在材料科学研究中有广泛应用。
通过测量材料的阻抗谱,可以对材料的电导率、离子扩散行为、电极界面特性等进行表征。
这对于材料的设计和优化具有重要意义。
例如,在能源材料研究中,通过测量电化学阻抗谱,可以评估材料的电池性能,并优化电池结构和电极材料,提高电池的性能。
3.2 电池研究电化学阻抗谱是电池研究中最常用的实验技术之一。
通过测量电池的阻抗谱,可以获取电池的内阻、电解液电导率、电极界面特性等信息。
这对于电池的性能评估、故障分析和改进具有重要意义。
电化学阻抗谱还可以用于研究电池的寿命衰减机制,为电池的寿命评估和管理提供依据。
3.3 涂层研究电化学阻抗谱在涂层研究中也有广泛应用。
通过测量涂层的阻抗谱,可以评估涂层的抗腐蚀性能、防腐蚀涂层的附着性能等。
这对于涂层的设计和质量控制非常重要。
电化学阻抗谱还可以用于研究涂层的腐蚀衰减机制,为涂层的改进和优化提供依据。
电化学阻抗图谱
电化学阻抗图谱(ElectrochemicalImpedanceSpectroscopy,简
称EIS)是一种新兴的电化学技术,它是对电子领域中的阻抗分析-
电路分析技术的一种应用。
它可以用来研究电池的老化机理,以及可再生能源材料的物理化学性质,帮助我们提高电池的性能和耐久性。
电化学阻抗图谱是通过测量电池在不同频率下的阻抗来描述电
池性能。
这个技术可以用来检查电池的老化状况,以及设计新的电池类型。
阻抗图谱曲线可以反映每个不同的频率下电池的阻抗,这可以帮助我们更好地理解电池的结构,以及影响电池性能的因素。
电化学阻抗图谱的应用非常广泛,可以被用于检测电池的老化机理、电池的容量变化、电池内部的变化、结构变化、化学反应对电池性能的影响等。
它也可以被用于分析电池电解液中溶质的分布情况和它们之间的相互关系,以及电池容量的影响。
此外,电化学阻抗图谱还可以被用于优化电池的性能。
它可以用来探索电池的最优话题,比如温度、电压、电极面积和厚度等,帮助我们设计出更高效率、更环保、更安全的电池。
总之,电化学阻抗图谱是未来电池研究和设计的重要工具,它将为电池研究和设计提供更准确、更可靠的方法和指导。
此外,它还可以帮助我们更好地理解电池的结构,从而更快更好地提高电池的性能,提高电池的使用寿命,并有效保护环境。
- 1 -。
电池的电化学阻抗谱(eis)
电化学阻抗谱(EIS)是一种用于研究电池内部电化学反应的非侵入性技术。
它通过测量电池在不同频率下的交流阻抗来提供关于电池内部电阻和电容的信息。
EIS 可以提供有关电池的许多信息,例如电极表面的状态、电解液的离子传导性、电极和电解液之间的界面电阻等。
这些信息对于理解电池的性能和行为非常重要。
在EIS 测试中,电池被连接到一个交流电源,并在不同的频率下测量其阻抗。
然后将测量结果绘制为频率的函数,以获得阻抗谱。
EIS 可以用于研究各种类型的电池,包括锂离子电池、镍氢电池、铅酸电池等。
它是一种非常有用的工具,可用于电池设计、开发和诊断。
电化学阻抗谱-原理及应用简答题:1 已知一复杂电化学系统的电路描述码为R(Q(W(RC))),请画出其等效电路图。
答:2 简述电极上的法拉第反应过程包括哪些主要步骤?答:电化学反应是复相化学反应,其一般形式为O + ne = R式中O为化合物的氧化态,R为其对应的还原态,e为电子,n为氧化还原反应转移的电子数。
整个反应过程也是复杂,有很多步骤组成:1)O从溶液本体迁移到电极/溶液界面;2)O在电极表面上吸附;3)在电极上得到电子,还原成R4)R从电极表面解吸5)R从电极/溶液界面迁移到溶液本体步骤2到4称为活化过程,步骤1和5称为传质过程.这个过程称为法拉第过程.论述题3: 阻抗谱分析技术在太阳能电池领域中的应用(以染料敏化太阳能电池为例)染料敏化太阳能电池是一种将光能转化为电能的装置,主要包括以下几部分:光阳极(TiO2、ZnO、SnO2等),染料,电解液,对电极等[1]。
染料敏化太阳能电池光电转化效率降低的主要原因是电子和空穴的复合,表现在电化学参数中为界面电阻的增大。
Hauch[2]等人使用交流阻抗研究电池的电阻,通过简单的等效电路模型分析电阻RCT。
另外一些研究小组采用交流阻抗对电池中的载流子的传输机理进行研究,但他们的结果并不十分一致。
各个研究小组采用各种电化学和光学测试对光电极的反应机理进行研究,指出电子从染料注入到阳极材料的导带的过程是一个“超快”过程[3],交流阻抗还是分析发生在对电极和阳极之间物理-化学过程的强大工具。
下面将对交流阻抗的原理,等效电路模型及其在染料敏化太阳能电池中的应用做了一个简单的介绍。
1 交流阻抗简介交流阻抗方法是一种以小振幅的正弦波电位(或电流)为扰动信号的电化学测量方法。
由于以小振幅的电信号对体系扰动,一方面可避免对体系产生大的影响,另一方面也使得扰动与体系的响应之间近似呈线性关系,这就使测量结果的数学处理变得简单。
交流阻抗法就是以不同频率的小幅值正弦波扰动信号作用于电极系统,由电极系统的响应与扰动信号之间的关系得到的电极阻抗,推测电极的等效电路,进而可以分析电极系统所包含的动力学过程及其机理,由等效电路中有关元件的参数值估算电极系统的动力学参数,如电极双电层电容、电荷转移过程的反应电阻、扩散传质过程参数等。
电化学阻抗谱的应用及其解析方法交流阻抗发式电化学测试技术中一类十分重要的方法,是研究电极过程动力学和表面现象的重要手段。
特别是近年来,由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高,超低频信号阻抗谱也具有良好的重现性,再加上计算机技术的进步,对阻抗谱解析的自动化程度越来越高,这就使我们能更好的理解电极表面双电层结构,活化钝化膜转换,孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的,其中基本的元件包括:纯电阻R ,纯电容C ,阻抗值为1/j ωC ,纯电感L ,其阻抗值为j ωL 。
实际测量中,将某一频率为ω的微扰正弦波信号施加到电解池,这是可把双电层看成一个电容,把电极本身、溶液及电极反应所引起的阻力均视为电阻,则等效电路如图1所示。
图1.用大面积惰性电极为辅助电极时电解池的等效电路图中AB 分别表示电解池的研究电极和辅助电极两端,Ra,Rb 分别表示电极材料本身的电阻,Cab 表示研究电极与辅助电极之间的电容,Cd 与Cd ’表示研究电极和辅助电极的双电层电容,Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。
通常称为电解阻抗或法拉第阻抗,其数值决定于电极动力学参数及测量信号的频率,Rl 表示辅助电极与工作电极之间的溶液电阻。
一般将双电层电容Cd 与法拉第阻抗的并联称为界面阻抗Z 。
实际测量中,电极本身的内阻很小,且辅助电极与工作电极之间的距离较大,故电容Cab 一般远远小于双电层电容Cd 。
如果辅助电极上不发生电化学反映,即Zf ’特别大,又使辅助电极的面积远大于研究电极的面积(例如用大的铂黑电极),则Cd ’很大,其容抗Xcd ’比串联电路中的其他元件小得多,因此辅助电极的界面阻抗可忽略,于是图1可简化成图2,这也是比较常见的等效电路。
图2.用大面积惰性电极为辅助电极时电解池的简化电路2. 阻抗谱中的特殊元件以上所讲的等效电路仅仅为基本电路,实际上,由于电极表面的弥散效应的存在,所测得的双电层电容不是一个常数,而是随交流信号的频率和幅值而发生改变的,一般来讲,弥散效应主要与电极表面电流分布有关,在腐蚀电位附近,电极表面上阴、阳极电流并存,当介质中存在缓蚀剂时,电极表面就会为缓蚀剂层所覆盖,此时,铁离子只能在局部区域穿透缓蚀剂层形成阳极电流,这样就导致电流分布极度不均匀,弥散效应系数较低。
表现为容抗弧变“瘪”,如图3所示。
另外电极表面的粗糙度也能影响弥散效应系数变化,一般电极表面越粗糙,弥散效应系数越低。
2.1 常相位角元件(Constant Phase Angle Element ,CPE )在表征弥散效应时,近来提出了一种新的电化学元件CPE,CPE 的等效电路解析式为: Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/ARt Fixed(X)0N/A N/ACd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdlMode:Type of Weighting:Data-ModulusElementFreedomValueErrorError %Rs Fixed(X)1500N/A N/AZf Fixed(X)5000N/A N/ACd Fixed(X)1E-6N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\Tutor3 R-C.mdlMode:Run Simulation / Freq. Range (0.01 - 100Maximum Iterations:100Optimization Iterations:0Type of Fitting: ComplexType of Weighting: Data-Moduluspj T Z )(1ω⨯=,CPE 的阻抗由两个参数来定义,即CPE-T ,CPE-P ,我们知道, )2sin()2cos(ππp j p j p +=,因此CPE 元件的阻抗Z 可以表示为)]2sin()2[cos(1ππωp j p T Z p -+-⋅=,这一等效元件的幅角为φ=--p π/2,由于它的阻抗的数值是角频率ω的函数,而它的幅角与频率无关,故文献上把这种元件称为常相位角元件。
实际上,当p=1时,如果令T=C ,则有Z=1/(j ωC ),此时CPE 相当于一个纯电容,波特图上为一正半圆,相应电流的相位超过电位正好90度,当p=-1时,如果令T=1/L ,则有Z=j ωL ,此时CPE 相当于一个纯电感,波特图上为一反置的正半圆,相应电流的相位落后电位正好90度;当p=0时,如果令T=1/R ,则Z=R ,此时CPE 完全是一个电阻。
一般当电极表面存在弥散效应时,CPE-P 值总是在1~0.5之间,阻抗波特图表现为向下旋转一定角度的半圆图。
图3 具有弥散效应的阻抗图可以证明,弥散角φ=π/2*(1-CPE-P),特别有意义的是,当CPE-P=0.5时,CPE 可以用来取代有限扩散层的Warburg 元件, Warburg 元件是用来描述电荷通过扩散穿过某一阻挡层时的电极行为。
在极低频率下,带电荷的离子可以扩散到很深的位置,甚至穿透扩散层,产生一个有限厚度的Warburg 元件,如果扩散层足够厚或者足够致密,将导致即使在极限低的频率下,离子也无法穿透,从而形成无限厚度的Warburg 元件,而CPE 正好可以模拟无限厚度的Warburg 元件的高频部分。
当CPE-P=0.5时, )22(21j T Z -=ω,其阻抗图为图3所示,一般在pH>13的碱溶液中,由于生成致密的钝化膜,阻碍了离子的扩散通道,因此可以观察到图4所示的波特图。
.15.017.520.022.5-7.5-5.0-2.50Z' (Ohm)Z '' (O h m )FitResult-20-40-60-80-100I m (Z '×100)Ω.c m2R e (Z×100)Ω.cm2图4 当CPE-P 为0.5时(左)及在Na 2CO 3溶液中的波特图2.2 有限扩散层的Warburg 元件-闭环模型本元件主要用来解析一维扩散控制的电化学体系,其阻抗为pp jT jT R Z )/(])tanh[(ωω⨯=,一般在解析过程中,设置P=0.5,并且Ws-T=L2/D ,(其中L 是有效扩散层厚度,D 是微粒的一维扩散系数),计算表明,当ω->0时,Z=R,当ω->+∞,在)22(2j T RZ -=ω,与CPE-P=0.5时的阻抗表达式相同,阻抗图如图4。
2505007501000-1000-750-500-2500Z'Z ''101010101010101010101010Frequency (Hz)|Z |1010101010101010-50-40-30-20-100Frequency (Hz)t h e t a图5,闭环的半无限的Warburg 阻抗图2.3 有限扩散层的Warburg 元件-发散模型本元件也是用来描述一维扩散控制的电化学体系,其阻抗为pp jT jT ctnh R Z )/(])[(ωω⨯=,其中ctnh 为反正且函数,F (x )=Ln[(1+x )/(1-x )]。
与闭环模型不同的是,其阻抗图的实部在低频时并不与实轴相交。
而是向虚部方向发散。
即在低频时,更像一个电容。
典型的阻抗图如图5。
2004006008001000-1000-800-600-400-2000Z'Z ''10101010101010101010101010Frequency (Hz)|Z |1010101010101010-75-50-250Frequency (Hz)t h e t a图6. 发散的半无限的Warburg 阻抗图3. 常用的等效电路图及其阻抗图谱对阻抗的解析使一个十分复杂的过程,这不单是一个曲线拟合的问题,事实上,你可以选择多个等效电路来拟合同一个阻抗图,而且曲线吻合的相当好,但这就带来了另外一个问题,哪一个电路符合实际情况呢,这其实也是最关键的问题。
他需要有相当丰富的电化学知识。
需要对所研究体系有比较深刻的认识。
而且在复杂的情况下,单纯依赖交流阻抗是难以解决问题的,需要辅助以极化曲线以及其它暂态试验方法。
由于阻抗测量基本是一个暂态测量,所以工作电极,辅助电极以及参比电极的鲁金毛细管的位置极有要求。
例如鲁金毛细管距离参比电极的位置不同,在阻抗图的高频部分就会表现出很大的差异,距离远时,高频部分仅出现半个容抗弧,距离近时,高频弧变成一个封闭的弧;当毛细管紧挨着工作电极表面时,可能会出现感抗弧,这其中原因还不清楚。
为了有利于大家在今后的试验中对阻抗图有一个粗略的认识,下面简单将几种常见阻抗图谱介绍一下。
3.1 吸附型缓蚀剂体系如果缓蚀剂不参与电极反应,不产生吸附络合物等中间产物,则它的阻抗图仅有一个时间常数,表现为变形的单容抗弧,这是由于缓蚀剂在表面的吸附会使弥散效应增大,同时也使双电层电容值下降,其阻抗图及其等效电路如图7。
-6000-5000-4000-3000-2000-10000Z'Z ''10101010101010101010Frequency (Hz)|Z |Frequency (Hz)t h e taError N/A N/A N/A N/AData File:Circuit Model File:E:\Sai_Demo\ZModels\Tutor3 R-C Mode: Run Simulation / Freq. Range (0.0Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex图7. 具有一个时间常数的单容抗弧阻抗图3.2 涂层下的金属电极阻抗图 涂装金属电极存在两个容性时间常数,一个时涂层本身的电容,另外一个是金属表面的双电层电容,阻抗图上具有双容抗弧,如图8所示。
50000100000150000Z'Z ''10101010101010101010101010101010Frequency (Hz)|Z |101010101010101010100Frequency (Hz)t h e t aError %N/A N/A N/A N/A N/A N/A N/AData File:FitResult Circuit Model File:E:\Sai_Demo\ZModels\AppendixC Coated Metal.mdlMode: Run Simulation / Freq. Range (0.0005 - 100000)Maximum Iterations:100Optimization Iterations:0Type of Fitting: ComplexType of Weighting: Data-Modulus图8. 具有两个时间常数的涂层金属阻抗图等效电路中的Ccoat 为涂层本身的电容,Rcoat 为涂层电阻,Cdl 为涂层下的双电层电容,当溶液通过涂层渗透到金属表面时,还会有电化学反应发生,Rcorr 为电极反应的阻抗。
