目次1 总则 (1)2 术语 (2)3 建筑物的防雷分类 (9)4建筑物的防雷措施 (11)4.1基本规定 (11)4.2 第一类防雷建筑物的防雷措施 (12)4.3第二类防雷建筑物的防雷措施 (23)4.4第三类防雷建筑物的防雷措施 (32)4.5其他防雷措施 (37)5防雷装置 (41)5.1 防雷装置使用的材料 (41)5.2接闪器 (44)5.3引下线 (48)5.4 接地装置 (50)6防雷击电磁脉冲 (53)6.1基本规定 (53)6.2 防雷区和防雷击电磁脉冲 (54)附录A建筑物年预计雷击次数 (74)附录B 建筑物易受雷击的部位 (78)附录C接地装置冲击接地电阻与 (80)附录D滚球法确定接闪器的保护范围(略) (83)附录E 分流系数kc (83)附录F雷电流 (85)附录G环路中感应电压和电流的计算 (89)附录H电缆从户外进入户内的屏蔽层截面积 (92)附录J电涌保护器 (95)J.1 用于电气系统的电涌保护器 (95)J.2 用于电子系统的电涌保护器 (101)1 总则1.0.1为使建（构）筑物防雷设计因地制宜地采取防雷措施，防止或减少雷击建（构）筑物所发生的人身伤亡和文物、财产损失，以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行，做到安全可靠、技术先进、经济合理，制定本规范。
1.0.2本规范适用于新建、扩建、改建建（构）筑物的防雷设计。
1.0.3建（构）筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律，以及被保护物的特点等的基础上，详细研究并确定防雷装置的形式及其布置。
1.0.4建（构）筑物防雷设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 对地闪击lightning flash to earth雷云与大地（含地上的突出物）之间的一次或多次放电。
2.0.2 雷击lightning stroke对地闪击中的一次放电。
防雷工程施工安全管理规范一、总则1.1 为了加强防雷工程施工安全管理，预防和减少安全事故，保障人民群众生命财产安全，根据《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建筑施工安全生产管理规定》等法律法规，制定本规范。
1.2 本规范适用于新建、改建、扩建防雷工程项目的施工安全管理。
1.3 防雷工程施工单位应建立健全安全生产责任制，落实安全生产管理制度，确保施工安全。
二、施工准备2.1 施工前，施工单位应编制详细的施工方案和安全施工措施，并对施工人员进行安全技术培训和教育。
2.2 施工单位应根据工程特点和施工条件，制定施工现场安全防护措施，确保施工过程中的安全。
2.3 施工单位应配备必要的安全生产设施和器材，保障施工现场的安全。
三、施工过程安全管理3.1 施工过程中，施工单位应严格按照施工方案和安全施工措施进行施工，确保施工安全。
3.2 施工单位应定期对施工现场进行安全检查，发现问题及时整改。
3.3 施工单位应做好施工现场的警示标志，防止非施工人员误入施工现场。
3.4 施工单位应做好施工现场的消防和安全疏散通道的设置，确保火灾等突发事件时的安全疏散。
3.5 施工单位应做好施工现场的卫生和环境保护工作，确保施工过程中的环境卫生。
四、施工人员安全管理4.1 施工单位应严格按照国家有关规定，对施工人员进行安全培训和教育，提高施工人员的安全意识。
4.2 施工单位应要求施工人员遵守施工现场的安全规章制度，做到不安全不作业。
4.3 施工单位应定期对施工人员进行安全技能培训，提高施工人员的安全操作技能。
4.4 施工单位应关注施工人员的生活安全和健康，提供必要的劳动保护和安全防护设施。
五、事故处理5.1 发生事故时，施工单位应立即启动应急预案，组织救援，防止事故扩大。
5.2 施工单位应按照有关规定，及时报告事故，并配合有关部门进行事故调查处理。
5.3 施工单位应认真总结事故教训，采取有效措施，防止类似事故的再次发生。
防雷接地规范1. 引言防雷接地是指通过合理设计和设置接地装置，降低设备和结构受到雷电侵害的能力。
防雷接地规范是为了确保接地装置能够有效地保护设备和结构免受雷击的影响而制定的。
2. 规范要求2.1. 设计原则防雷接地设计应符合以下原则：•安全性原则：确保接地装置能够有效地分散和耗散雷电击中的能量，保护设备和结构免受雷击伤害。
•合理性原则：根据实际情况和需要，设计合适的接地装置，避免过度或不足的接地。
•可靠性原则：确保接地装置的连接和接地电阻的稳定性和可靠性，减少故障和维修的可能性。
•经济性原则：在满足安全和可靠性的前提下，尽量降低设计、建设和维护成本。
2.2. 设备和结构类别根据实际情况和需要，将设备和结构分为以下几类，并根据设备和结构的重要性和敏感性确定相应的防雷接地措施：•类别 I：高重要性、高敏感性设备和结构，如通信系统、计算机设备等。
•类别 II：中等重要性、中等敏感性设备和结构，如工业设备、医疗设备等。
•类别 III：一般设备和结构，如常规建筑、室外设备等。
2.3. 接地装置设计与设置2.3.1. 设计原则在设计和设置接地装置时，应遵循以下原则：•接地电阻要求：应根据设备和结构的类别确定接地电阻的要求，一般要求接地电阻不大于10 欧姆。
•接地装置的数量和布局：应根据设备和结构的大小和形状，合理选择接地装置的数量和布局。
对于大型设备和结构，应考虑增加接地装置的数量，确保接地的均匀性和有效性。
•接地装置的材料和尺寸：应选择导电性能好、耐腐蚀性强的材料制作接地装置，并根据接地装置的位置和周围环境确定合适的尺寸。
2.3.2. 接地装置的种类根据设备和结构的类别和需求，常见的接地装置种类包括：•接地极：用于大型设备和结构的接地，通常由铜或铝制成，埋设在地下。
•接地网：用于建筑物和小型设备的接地，由多个接地极通过导线连接组成。
•接地带：用于接地技术要求较高的设备和结构，通过设置导电材料较多的接地带来提高接地效果。

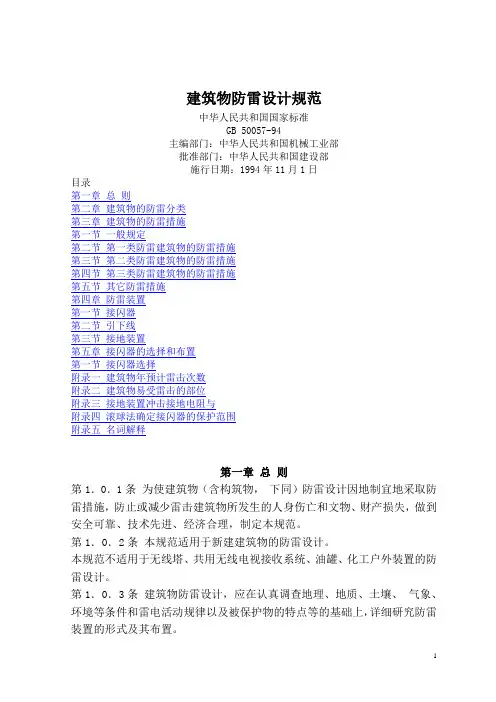

建筑物防雷设计规范中华人民共和国国家标准GB 50057-94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日目录第一章总则第二章建筑物的防雷分类第三章建筑物的防雷措施第一节一般规定第二节第一类防雷建筑物的防雷措施第三节第二类防雷建筑物的防雷措施第四节第三类防雷建筑物的防雷措施第五节其它防雷措施第四章防雷装置第一节接闪器第二节引下线第三节接地装置第五章接闪器的选择和布置第一节接闪器选择附录一建筑物年预计雷击次数附录二建筑物易受雷击的部位附录三接地装置冲击接地电阻与附录四滚球法确定接闪器的保护范围附录五名词解释第一章总则第1．0．1条为使建筑物（含构筑物，下同）防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
第1．0．2条本规范适用于新建建筑物的防雷设计。
本规范不适用于无线塔、共用无线电视接收系统、油罐、化工户外装置的防雷设计。
第1．0．3条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
第1．0．4条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2．0．1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
第2．0．2条遇下列情况之一时，应划为第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0 区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
第2．0．3条遇下列情况之一时，应划为第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
