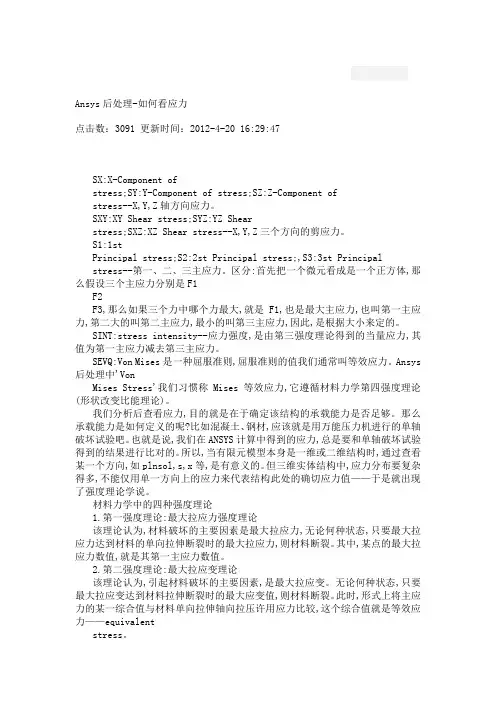

Ansys后处理-如何看应力
点击数：3091 更新时间：2012-4-20 16:29:47
SX:X-Component of
stress;SY:Y-Component of stress;SZ:Z-Component of
stress--X,Y,Z轴方向应力。
SXY:XY Shear stress;SYZ:YZ Shear
stress;SXZ:XZ Shear stress--X,Y,Z三个方向的剪应力。
S1:1st
Principal stress;S2:2st Principal stress;,S3:3st Principal
stress--第一、二、三主应力。区分:首先把一个微元看成是一个正方体,那么假设三个主应力分别是F1
F2
F3,那么如果三个力中哪个力最大,就是F1,也是最大主应力,也叫第一主应力,第二大的叫第二主应力,最小的叫第三主应力,因此,是根据大小来定的。
SINT:stress intensity--应力强度,是由第三强度理论得到的当量应力,其值为第一主应力减去第三主应力。
SEVQ:Von Mises是一种屈服准则,屈服准则的值我们通常叫等效应力。Ansys后处理中'Von
Mises Stress'我们习惯称Mises等效应力,它遵循材料力学第四强度理论(形状改变比能理论)。
我们分析后查看应力,目的就是在于确定该结构的承载能力是否足够。那么承载能力是如何定义的呢?比如混凝土、钢材,应该就是用万能压力机进行的单轴破坏试验吧。也就是说,我们在ANSYS计算中得到的应力,总是要和单轴破坏试验得到的结果进行比对的。所以,当有限元模型本身是一维或二维结构时,通过查看某一个方向,如plnsol,s,x等,是有意义的。但三维实体结构中,应力分布要复杂得多,不能仅用单一方向上的应力来代表结构此处的确切应力值——于是就出现了强度理论学说。
材料力学中的四种强度理论

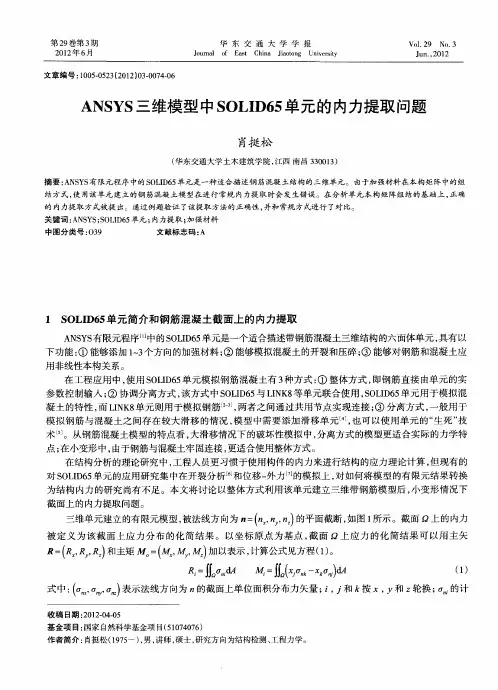

第２９卷第３期 ２０１２年６月 华东交通大学学报 Ｊｏｕｒｎａｌ ｏｆ Ｅａｓｔ Ｃｈｉｎａ Ｊｉａｏｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ Ｖｏ１．２９ Ｎｏ．３ Ｊｕｎ．，２０１２
文章编号：１００５．０５２３（２０１２｝０３．００７４—０６
ＡＮＳＹＳ三维模型中ＳＯＬＩＤ６５单元的内力提取问题
肖挺松
（华东交通大学土木建筑学院，江西南昌３３００１３）
摘要：ＡＮＳＹＳ有限元程序中的ＳＯＬＩＤ６５单元是一种适合描述钢筋混凝土结构的三维单元。由于加强材料在本构矩阵中的组
结方式，使用该单元建立的钢筋混凝土模型在进行常规内力提取时会发生错误。在分析单元本构矩阵组结的基础上，正确
的内力提取方式被提出。通过例题验证了该提取方法的正确性，并和常规方式进行了对比。
关键词：ＡＮＳＹＳ；ＳＯＬＩＤ６５单元；内力提取；加强材料
中图分类号：０３９ 文献标志码：Ａ
１ ＳｏＬＩＤ６５单元简介和钢筋混凝土截面上的内力提取
ＡＮＳＹＳ有限元程序ｎ 中的ＳＯＬＩＤ６５单元是一个适合描述带钢筋混凝土三维结构的六面体单元，具有以
下功能：①能够添加１～３个方向的加强材料；②能够模拟混凝土的开裂和压碎；③能够对钢筋和混凝土应
用非线性本构关系。
在工程应用中，使用ＳＯＬＩＤ６５单元模拟钢筋混凝土有３种方式：①整体方式，即钢筋直接由单元的实
参数控制输入；②协调分离方式，该方式中ＳＯＬＩＤ６５与ＬＩＮＫ８等单元联合使用，ＳＯＬＩＤ６５单元用于模拟混
凝土的特性，而ＬＩＮＫ８单元则用于模拟钢筋 ，两者之间通过共用节点实现连接；③分离方式，一般用于
模拟钢筋与混凝土之间存在较大滑移的情况，模型中需要添加滑移单元 ，也可以使用单元的“生死”技
术ｂ 。从钢筋混凝土模型的特点看，大滑移情况下的破坏性模拟中，分离方式的模型更适合实际的力学特
点；在小变形中，由于钢筋与混凝土牢固连接，更适合使用整体方式。
在结构分析的理论研究中，工程人员更习惯于使用构件的内力来进行结构的应力理论计算，但现有的
ansys中beam单元应力结果
ANSYS中的Beam单元（BEAM3或BEAM4）的应力结果可以通过查看在节点上的S1、S2和S3应力值来获得。这些应力值表示相对于单元坐标系的正常应力，其中S1是沿单元长度方向的应力，S2是沿单元的切应力，S3是沿垂直于单元断面的应力。
要查看Beam单元的应力结果，请按照以下步骤操作：
1. 在ANSYS中加载您的模型，并选择要查看应力结果的Beam单元。
2. 打开"Solution"菜单，并选择"Analysis Type"下的"Static
Structural"。
3. 选择"Insert"菜单下的"Results"，然后选择"Engineering Data"。
4. 在Engineering Data窗口中，找到"Beam Stresses"项，并展开它。
5. 选择你要查看的Beam单元，然后单击"OK"。
6. 在主窗口中，选择"General Postproc"界面。
7. 单击"List"，然后选择"Nodal Solution"。
8. 在"Nodal Solution"窗口中，选择"Beam Stress"项，并单击"OK"。
9. 现在，您可以按节点编号或坐标对应的应力结果进行查看。S1、S2和S3的值将以相应的单位（例如MPa）显示。
请注意，Beam单元的应力结果是基于Beam单元的假设和约束，因此可能不是准确的在复杂几何形状和应力条件下。在解决复杂问题时，可能需要使用其他类型的单元来更准确地评估应力分布。
(完整word版)ansys中单位详解
（一）
基本量:
长度 mm
质量 tonne
力 N
时间 sec
温度 C
重力 9806.65 mm / sec^2
衍生量：
面积 mm^2
体积 mm^3
速度 mm / sec
加速度 mm / sec^2
角速度 rad / sec
角度加速度 rad / sec^2
频率 1 / sec
密度 tonne / mm^3
压力 N / mm^2
应力 N / mm^2
杨氏模量 N / mm^2（Mpa）
例如:
钢的实常数为： EX=2e11Pa
PRXY=0.3
DENS=7。8e3Kg/m^3
那么上面的实常数在mm单位制(即模型尺寸单位为mm）下输入到Ansys时应为
EX=2e5MPa
PRXY=0。3
DENS=7.8e—9tonne/mm^3
那么上面的实常数在m单位制（即模型尺寸单位为m）下输入到Ansys时应为
EX=2e11Pa
PRXY=0。3
DENS=7.8e+3kg/m^3
为了验证其正确性,本人在Ansys中进行了模型验证。
算例：
取一Φ5H50单位为mm的梁进行静力学分析,采用Beam4单元，约束条件为末端全约束，顶端施加轴向单位载荷和单位弯矩；
在mm单位制下,梁顶端在单位载荷下的变形量为0.127e—4,
在单位弯矩（1N.mm)载荷下顶点的转角为0.81657e—5
在m单位制下，梁顶端在单位载荷下的变形量为0。127e-7，
在单位弯矩（1N。m）载荷下顶点的转角为0。81657e—2
经过理论计算得到在1N和1N。m的轴向力和弯矩作用下对于的位移为0。127e-4mm和转角 0.81653e—2rad，
总结:
如果采用mm单位制下实常数输入，Ansys得到的位移单位为mm，转角单位为弧度(rad)；
如果采用m单位制下实常数输入，Ansys得到的位移单位为m，转角单位为弧度（rad）； (完整word版)ansys中单位详解
