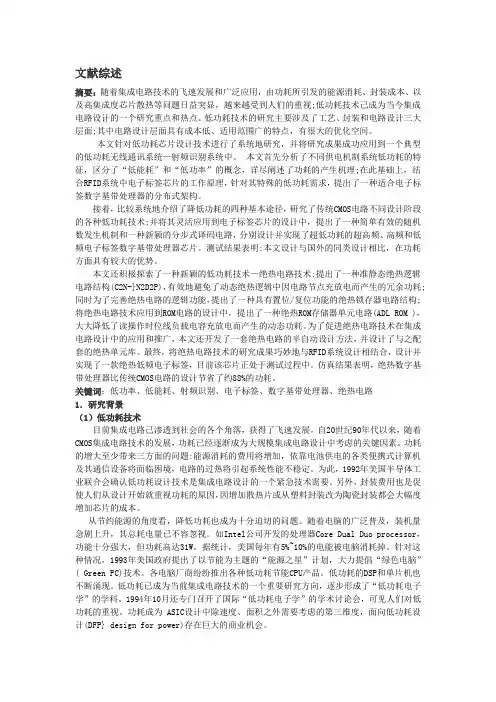

摘要：随着集成电路技术的飞速发展和广泛应用，由功耗所引发的能源消耗、封装成本、以及高集成度芯片散热等问题日益突显，越来越受到人们的重视;低功耗技术己成为当今集成电路设计的一个研究重点和热点。低功耗技术的研究主要涉及了工艺、封装和电路设计三大层面;其中电路设计层面具有成本低、适用范围广的特点，有很大的优化空间。

本文针对低功耗芯片设计技术进行了系统地研究，并将研究成果成功应用到一个典型的低功耗无线通讯系统—射频识别系统中。 本文首先分析了不同供电机制系统低功耗的特征，区分了“低能耗”和“低功率”的概念，详尽阐述了功耗的产生机理;在此基础上，结合RFID系统中电子标签芯片的工作原理，针对其特殊的低功耗需求，提出了一种适合电子标签数字基带处理器的分布式架构。

接着，比较系统地介绍了降低功耗的四种基本途径，研究了传统CMOS电路不同设计阶段的各种低功耗技术;并将其灵活应用到电子标签芯片的设计中，提出了一种简单有效的随机数发生机制和一种新颖的分步式译码电路，分别设计并实现了超低功耗的超高频、高频和低频电子标签数字基带处理器芯片。测试结果表明:本文设计与国外的同类设计相比，在功耗方面具有较大的优势。

本文还积极探索了一种新颖的低功耗技术—绝热电路技术:提出了一种准静态绝热逻辑电路结构(C2N-}N2D2P)，有效地避免了动态绝热逻辑中因电路节点充放电而产生的冗余功耗;同时为了完善绝热电路的逻辑功能，提出了一种具有置位/复位功能的绝热锁存器电路结构;将绝热电路技术应用到ROM电路的设计中，提出了一种绝热ROM存储器单元电路(ADL ROM )，大大降低了读操作时位线负载电容充放电而产生的动态功耗。为了促进绝热电路技术在集成电路设计中的应用和推广，本文还开发了一套绝热电路的半自动设计方法，并设计了与之配套的绝热单元库。最终，将绝热电路技术的研究成果巧妙地与RFID系统设计相结合，设计并实现了一款绝热低频电子标签，目前该芯片正处于测试过程中。仿真结果表明，绝热数字基带处理器比传统CMOS电路的设计节省了约88%的功耗。

如何正确使用逻辑分析仪

逻辑分析仪（Logic Analyzer），是一种常见的电子设备，用于对数字电路进行信号分析和故障诊断。逻辑分析仪可以帮助工程师准确分析数字信号，找出潜在问题，并帮助修复电路故障。本文将介绍如何正确使用逻辑分析仪，以帮助读者更好地应用这一工具。

一、选择适合的逻辑分析仪

在使用逻辑分析仪之前，首先需要选择适合自己需求的设备。逻辑分析仪有不同的通道数和采样率等参数，请根据实际需要选择相应的型号。此外，还要考虑逻辑分析仪的软件兼容性以及使用的便捷性等因素。

二、准备测试电路

在使用逻辑分析仪进行测试之前，需要准备好测试电路。确保电路的连接正确无误，并根据需要给被测电路供电。

三、连接逻辑分析仪

将逻辑分析仪与被测电路进行连接。通常情况下，逻辑分析仪需要与被测电路的信号引脚相连。使用合适的连接线，将逻辑分析仪的信号线与被测电路连接起来，确保连接牢固可靠。

四、设置逻辑分析仪参数

在连接逻辑分析仪后，需要根据测试需求设置合适的参数。逻辑分析仪通常会提供相应的软件，可以通过软件进行参数设置和数据分析。根据被测电路的特点和测试目的，设置逻辑分析仪的采样率、采样深度、触发条件等参数。

五、进行信号采样

设置好参数后，可以开始进行信号采样。逻辑分析仪会根据设置的参数进行数据采集，采集到的信号可以用于进一步的分析和诊断。在信号采样过程中，需要确保采样的时间范围覆盖了所需分析的信号波形。

六、分析和诊断信号

采样完成后，可以通过逻辑分析仪提供的软件对采集到的信号进行分析和诊断。逻辑分析仪通常会提供波形分析、时序分析等功能，可以帮助工程师快速找出问题所在。通过触发功能，可以将采样波形与特定条件进行比较，从而找出异常信号。

七、故障排除与修复

通过分析和诊断，可以确定问题所在并进行相应的修复。根据分析结果，工程师可以对电路进行调整、更换故障组件等操作，以修复电路故障。

八、记录和总结

在使用逻辑分析仪进行测试和分析的过程中，需要及时记录测试结果和分析过程。记录可以帮助回顾测试过程，并在需要时进行参考。对于经验总结和故障分析，也可以进行记录，以便于日后的参考和学习。 结语

ｌ　．ｅ远ｍｂｅ　患。．　Ｉ专栏　逻辑分析仪——从入门到精通讲座（３３）　

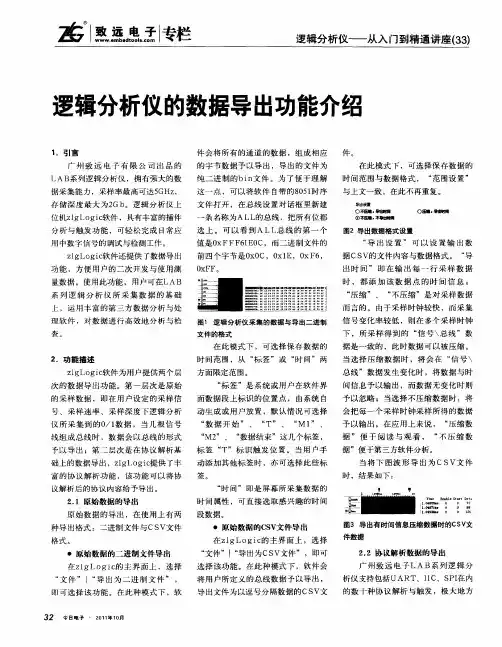

逻辑分析仪的数据导出功能介绍　

１．引言　

广州致远电子有限公司出品的　ＬＡＢ系列逻辑分析仪，拥有强大的数　

据采集能力，采样率最高可达５ＧＨｚ，　

存储深度最大为２Ｇ　ｂ。逻辑分析仪上　

位机ｚｌｇＬｏｇｉｃ软件，具有丰富的插件　分析与触发功能，可轻松完成日常应　

用中数字信号的调试与检测工作。　

ｚｌｇＬｏｇｉｃ软件还提供了数据导出　

功能，方便用户的二次开发与使用测　量数据。使用此功能，用户可在ＬＡＢ　

系列逻辑分析仪所采集数据的基础　

上，运用丰富的第三方数据分析与处　

理软件，对数据进行高效地分析与检　

杏　

２。功能描述　

ｚｌｇＬｏｇｉｃ软件为用户提供两个层　

次的数据导出功能。第一层次是原始　

的采样数据，即在用户设定的采样信　

号、采样速率、采样深度下逻辑分析　仪所采集到的Ｏ／１数据，当几根信号　

线组成总线时，数据会以总线的形式　予以导出；第二层次是在协议解析基　

础上的数据导出，ｚｌｇＬｏｇｉｃ提供了丰　

富的协议解析功能，该功能可以将协　

议解析后的协议内容给予导出。　２．１原始数据的导出　

原始数据的导出，在使用上有两　

种导出格式：二进制文件与ＣＳＶ文件　

格式。　

・原始数据的二进制文件导出　

在ｚｌｇＬ０ｇｉｃ的主界面上，选择　“文件”ｌ“导出为二进制文件”，　

即可选择该功能。在此种模式下，软　

３２　今日电子　２０１１年１ｏｎ　件会将所有的通道的数据，组成相应　

的字节数据予以导出，导出的文件为　纯二进制的ｂｉｎ文件。为了便于理解　

这一点，可以将软件自带的８０５１时序　

文件打开，在总线设置对话框里新建　

一条名称为Ａ　Ｌ　Ｌ的总线，把所有位都　选上。可以看到ＡＬＬ总线的第一个　

值是０ｘＦＦＦ６ＩＥＯＣ，而二进制文件的　

前四个字节是ＯｘＯＣ，０ｘｌＥ，０ｘＦ６，　

ＯｘＦＦ。　

■■■■　挂　翔　■　麟　ｍ　ｑＯ……ｒ‘…，￡…………ｌ…“　口ａ………●…ｌ…ｒ……，…ｒ‘…ｌ　０ａ……ｌ…ｒ………６～｜ｌ…ｒ　—Ｏ…ｔｌ……￡ｎ……Ｆ４……＂　Ｏ…………￡……Ｅ　ｒ‘…１…Ｆｒ　ｊ　—．０…ＩＥ　ｒ｛……●…　ｒ●……■＂’　—Ｏ…ｌ＃　…Ⅱ……Ｉ…　…　｝　Ｏ—０……‘…ｌ　…ｒ…ｒ’…ｃ…＾…　图１逻辑分析仪采集的数据与导出二进制　文件的格式　在此模式下，可选择保存数据的
