电机学
三相变压器的联结组别
一、绕组的标记方式(又叫标号)
三相绕组的如何连接,如何标号直接影响到联结组的组别,也影响变压器的性能。
首端
A B C(高压边)
(头)
a b c(低压边)
末端
X Y Z(高压边)
(尾)
x y z(低压边)
二、高低压绕组间相电压的相位关系
三相变压器,属于一个铁心柱上绕的两个绕组,只有两个“同相”或“反相”。决定原则为绕向和标号。
1同相
(1)绕向相同,标号相同(同相)
高压线圈电势由A到X;低压线圈电势由
a到x,(图a)
(2)绕向相反,标号相反
高压线圈电势由A到X;低压线圈电势由
a到x,(图d)
2反相
(1)绕向相反,标号相同
高压线圈电势由A到X;低压线圈电势由
a到x,(图b)
(2)绕向相同,标号相反(图c)
三、高低压侧线电压的相位关系---联结组
联结组关系决定原则:(1)高低压线圈的绕向;(2)高低压线圈的标号;(3)三相线圈的连接方法(Y,Y N,D,Z等)
其相位不是唯一的60°,30°,180°,还有其他90°,120°,240°等。恰好是30°的倍数,这就启发我们找一个方法来表示。

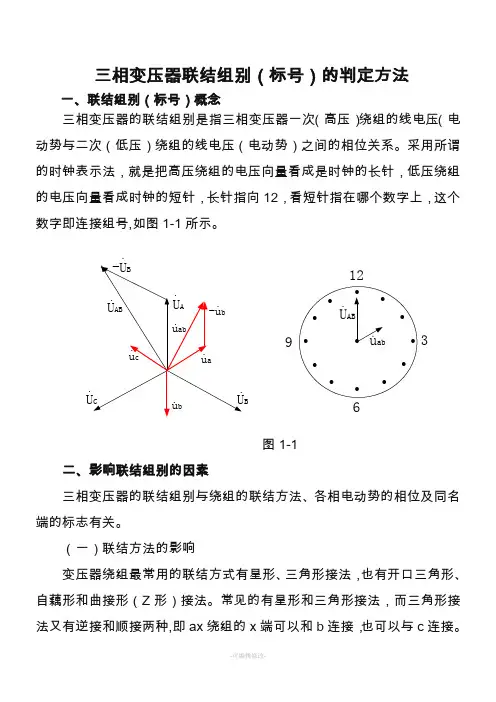

1时钟表示法
规定:时钟的长针表示高压侧的某线电势相量
(如E AB),时
钟的短针表示低压侧对应线电势相量(如E ab)。
注意:E AB相量永远指向钟表的12∶00,可理解为相量图上的
点A为分针的轴,点B为分针的矢端;E ab相量为时针的a
点指向B点的方向。此外,联结组符号中的“Y”,“D”和
“Z”分别表示高压测的三绕组联结为“星型”,“三角形”
和“曲折线”接线,而“y”,“d”和“z”分别表示低压测
的对应三相接线。
2根据线圈接线图画出对应的电压相量图和联结组符号
3根据联结组符号画出对应的电压相量图和线圈接线图
