高频收发信机调试方法

  • 格式：doc
  • 大小：22.00 KB
  • 文档页数：2

高频收发信机调试方法

一. 选频表的使用：

1. 调零：将选频表量程切至0dB位置，按下选频表中部AJ6按钮，调整选频表W1或W2按钮调整，使选频表的指针指向0dB位置。

2. 将Af1(同轴)及Af2(75Ω)按下.

3. 方法一: 将选频表的低噪音切换开关调至宽频位置(此时不考虑△f/Hz的位置)即可进行调试. 方法二: 将选频表的低噪音切换开关调至低失真位置和△f/Hz切换开关调至1740位置(若将△f/Hz切换开关调至80位置,系统振荡时,电平测试表指针摆动不易读数)。调整选频表的频率旋钮，将选频表的频率调至与收发信机频率相同。

二. 收发信机电平调整：

1. 测量收发信机的发信滤波+31dB测试孔的电平（收信和发信均在发信滤波+31dB测试孔测试）：分别测量通道和75Ω位置电平，将测得两个数值进行比较，如偏差不大，则说明高频通道阻抗相配匹。若测量收发信机的发信滤波大于+31dB,则需将前置放大器电路板中的SJ2可变衰耗器进行跳线.

2. 投退收发信机控制板的收、发信通道的衰耗（收信通道的衰耗为1、2、4、8、16dB，发信通道的衰耗为1、2、4dB），保证解调板0±1dB测试孔的电平满足要求。如解调板0±1dB测试孔的电平在收信时为+2dB，则投入控制板的收信通道的衰耗+2dB，否则退出相应数量的衰耗；发信通道亦如此。 3. 调整3 dB不告警信号、4 dB不告警信号：将发信滤波的四端插针拔下，并在四孔插座的插孔串接衰耗器（右侧插孔为屏蔽线），在收信时，投退衰耗器（在5S内完成操作），保证3 dB不告警，4 dB告警，否则调整触发板的W3（顺时针方向调小），直到符合要求。

4. 调整通道裕量：将发信滤波的四端插针拔下，并在四孔插座的插孔串接衰耗器（右侧插孔为屏蔽线），在收对方信号时，投退衰耗器（在5S内完成操作），保证投15 dB时能收到对方信号，投16 dB不能收到对方信号，否则调整触发板的W1，（顺时针方向调小），直到符合要求（如5S中之内不能完成投退操作，可退出逻辑板远方启动扭子开关，可使时间延长到10S，调试完成后恢复远方启动纽子开关）。

5. 测试板指针位置：若在收信时指针批示偏移，可调W1电阻（面板上进行调试）。若在发信时指针批示偏移，可调W2电阻（拔出面板进行调试）。

注：通道裕量调整好后，灵敏启动电平就能得到保证。

电气继保王兵加

2004/3/14

合集下载

高频发生器使用方法说明书

高频发生器使用方法说明书

高频发生器使用方法说明书

1. 概述

高频发生器是一种用于产生高频信号的设备，广泛应用于通信、无线电、医疗等领域。本说明书将详细介绍高频发生器的使用方法，包括操作步骤、注意事项和常见故障处理等内容，帮助您正确、安全地操作高频发生器。

2. 基本操作步骤

2.1 准备工作

在使用高频发生器之前，请确保以下准备工作完成：

- 将高频发生器放置在稳定的工作台面上，避免摇晃和倾斜；

- 将高频发生器与配套的电源线连接，并插入符合标准的电源插座。

2.2 打开电源

将高频发生器的电源开关调至“ON”位置，此时设备开始供电。

2.3 设置频率

根据实际需求，将频率调节旋钮或通过操作面板上的按键进行调整。请注意，在调整频率时应遵循以下步骤：

- 先将频率调节旋钮或按键旋至最低值；

- 缓慢、逐渐地调节频率，避免突然调至较高值。 2.4 调整输出功率

高频发生器的输出功率通常可以进行调整。请根据实际需求，进行适当的功率调整，但务必注意以下事项：

- 不要将输出功率调至过高，以免损坏设备或引起危险；

- 在调整输出功率时，可以通过连接功率计进行实时监测，确保输出功率符合要求。

2.5 连接外部设备

高频发生器通常需要与其他设备进行连接，以便进行信号传输或测试。请根据实际需求，正确连接相关设备，并确保连接安全可靠。

3. 注意事项

3.1 安全操作

在使用高频发生器时，务必注意以下安全事项：

- 请勿拆卸设备外壳，以免触电或引起其他危险；

- 使用电源插头和电源线时，请确保符合国家标准，并遵循正确的插拔步骤；

- 在设备长时间工作后，应首先关闭电源，待设备冷却后再进行其他操作。

3.2 使用环境 高频发生器应在干燥、通风良好的环境中使用，以确保设备正常运行和寿命。请避免以下环境：

- 高温、潮湿或多尘的场所；

- 震动较大的场所；

- 高磁场区域或有强电磁干扰的场所。

3.3 故障处理

在使用高频发生器过程中可能会遇到一些常见故障，建议您尝试以下方法进行处理：

甚高频DTR100收发信机工作原理及故障检修

甚高频DTR100收发信机工作原理及故障检修

龙源期刊网

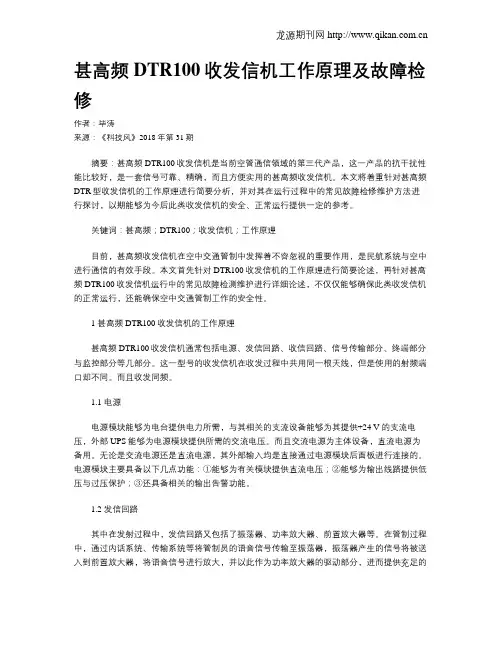

甚高频DTR100收发信机工作原理及故障检修

作者：毕涛

来源：《科技风》2018年第31期

摘要：甚高频DTR100收发信机是当前空管通信领域的第三代产品，这一产品的抗干扰性能比较好，是一套信号可靠、精确，而且方便实用的甚高频收发信机。本文將着重针对甚高频DTR型收发信机的工作原理进行简要分析，并对其在运行过程中的常见故障检修维护方法进行探讨，以期能够为今后此类收发信机的安全、正常运行提供一定的参考。

关键词：甚高频；DTR100；收发信机；工作原理

目前，甚高频收发信机在空中交通管制中发挥着不容忽视的重要作用，是民航系统与空中进行通信的有效手段。本文首先针对DTR100收发信机的工作原理进行简要论述，再针对甚高频DTR100收发信机运行中的常见故障检测维护进行详细论述，不仅仅能够确保此类收发信机的正常运行，还能确保空中交通管制工作的安全性。

1 甚高频DTR100收发信机的工作原理

甚高频DTR100收发信机通常包括电源、发信回路、收信回路、信号传输部分、终端部分与监控部分等几部分。这一型号的收发信机在收发过程中共用同一根天线，但是使用的射频端口却不同。而且收发同频。

1.1 电源

电源模块能够为电台提供电力所需，与其相关的支流设备能够为其提供+24 V的支流电压，外部UPS能够为电源模块提供所需的交流电压。而且交流电源为主体设备，直流电源为备用。无论是交流电源还是直流电源，其外部输入均是直接通过电源模块后面板进行连接的。电源模块主要具备以下几点功能：①能够为有关模块提供直流电压；②能够为输出线路提供低压与过压保护；③还具备相关的输出告警功能。

1.2 发信回路

其中在发射过程中，发信回路又包括了振荡器、功率放大器、前置放大器等。在管制过程中，通过内话系统、传输系统等将管制员的语音信号传输至振荡器，振荡器产生的信号将被送入到前置放大器，将语音信号进行放大，并以此作为功率放大器的驱动部分，进而提供充足的龙源期刊网

高频实训论文调频收音机(cxa1691)

高频实训论文调频收音机(cxa1691)

桂林电子科技大学课程设计（论文）报告用纸 第 1 页 共 11 页

------------------------------装

----------------

订

-----------------

线----------------------------------

摘要

收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。了解收音机的工作原理并通过画原理图、焊接电路板、调试作品等电子电工实训对我们学习电子技术类的大学生有很多意义。本实训报告简单分析了超外差式收音机电路的工作原理及其组装和调试等。

【关键词】：收音机、组装、调试

Abstract

The radio from its birth until now, went to the lavatory not only

media dissemination of information, but also promote the modern

electronic technology and more advanced telecommunications

equipment development. Currently FM type or amplitude type radio,

typically use the specialized superheterodyne type, it has a high

sensitivity, stable and good selectivity and the distortion degree

of small advantages. Understand the radio principle and through

线路旁代时高频保护与收发信机配合问题探讨

线路旁代时高频保护与收发信机配合问题探讨

江苏电机工程　Ｊｉａｎｇｓｕ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　第２９卷第６期　

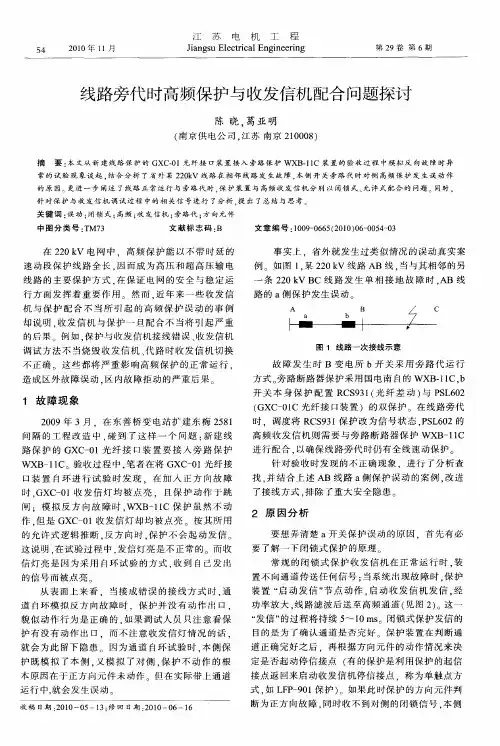

线路旁代时高频保护与收发信机配合问题探讨　
