1 第一章
一、填充题
1、按摩擦性质不同轴承可分为 滑动轴承 和 滚动轴承 两大类。
2、滚动轴承一般由 内圈 、 外圈 、 滚动体 和 保持架 四大件构成。
3、滚动轴承的内圈通常与轴紧配合，起 支撑 作用，外圈一般与机械部件的壳体成 过渡 配合。
4、滚动轴承零件中，外圈一般用 01 表示，内圈一般用 02 表示。
5、向心轴承的标准外形尺寸主要包括 公称内径 、 公称外径 、 公称宽度（高度） 和内、外套圈公称倒角尺寸。
5、圆锥滚子轴承的外形尺寸主要包括： 公称外径 、 公称内径 、 内圈公称宽度
、外圈公称宽度、 公称宽度（装配高） 、 外圈大端面倒角尺寸和 内圈大端面倒角尺寸 。
6、推力轴承的外形尺寸主要包括： 座圈公称外径 、 轴圈公称外径 、 轴圈公称内径 、座圈公称内径、 单向公称高度 和轴圈、座圈底面公称倒角尺寸。
7、按滚动轴承的外径尺寸大小分，如果一套轴承的外径尺寸为52毫米，那么其属于 小 型轴承。
8、滚子轴承根据滚字形状的不同可分为 圆柱滚子轴承 、 圆锥滚子轴承 和 滚针轴承
和调心滚子轴承。
9、按滚动轴承部件能否分离分类，滚动轴承可分为 可分离轴承 和 不可分离型轴承 。
10、具有自动调心特性的轴承，当主轴有轻微挠曲或配合部件有些 不同心 时仍能正常工作。
11、滚动轴承按所能承受的载荷方向或公称接触角的不同壳分为 向心轴承 和 推力轴承 。
12、滚动轴承按其滚动体分类壳分为 球轴承 和 滚子轴承 。
二、判断题：
1、一套轴承的外径尺寸为52毫米，故这套轴承是中型轴承。（×）
2、滚动轴承中滚动体的形状、大小和数量直接影响滚动轴承的载荷能力和使用性能。（√）

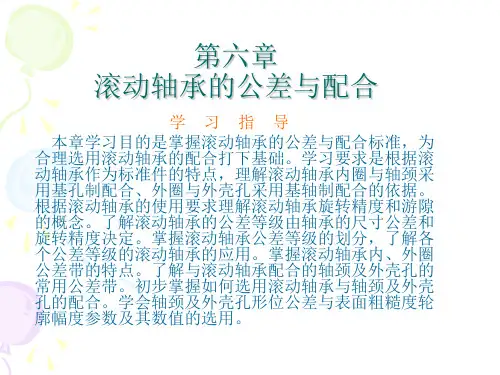

第六章
滚动轴承的公差与配合
学习指导本章学习目的是掌握滚动轴承的公差与配合标准，为合理选用滚动轴承的配合打下基础。学习要求是根据滚动轴承作为标准件的特点，理解滚动轴承内圈与轴颈采用基孔制配合、外圈与外壳孔采用基轴制配合的依据。根据滚动轴承的使用要求理解滚动轴承旋转精度和游隙的概念。了解滚动轴承的公差等级由轴承的尺寸公差和旋转精度决定。掌握滚动轴承公差等级的划分，了解各个公差等级的滚动轴承的应用。掌握滚动轴承内、外圈公差带的特点。了解与滚动轴承配合的轴颈及外壳孔的常用公差带。初步掌握如何选用滚动轴承与轴颈及外壳孔的配合。学会轴颈及外壳孔形位公差与表面粗糙度轮廓幅度参数及其数值的选用。第一节滚动轴承的互换性和公差等级
一、滚动轴承的互换性T
BTC
HDddD
d外圈
内圈
滚动体
保持架Dα
dD
a) 向心轴承b) 圆锥滚子轴承c) 角接触球轴承d) 推力轴承
图6-1 滚动轴承的类型二、滚动轴承的公差等级及其应用
1．滚动轴承的公差等级
滚动轴承的公差等级由轴承的尺寸公差和旋转精度决定。
公差等级分为2、4、5、6(6x)、0共五个级，它们依次由高到低，2级最高，0级最低。
2．各个公差等级的滚动轴承的应用第二节滚动轴承内、外径及相配轴颈、外壳孔的公差带
一、滚动轴承内、外径公差带的特点
1．单一平面平均内径：在轴承内圈任一横截面内测得的内圈内径的最大与最小直径的平均值，用dmp表示。
2．单一平面平均外径：在轴承外圈任一横截面内测得的外圈外径的最大与最小直径的平均值，用Dmp表示。
3．单一平面平均内径偏差：单一平面平均内径与公称直径（用d表示）的差，用Δdmp表示。
4．单一平面平均外径偏差：单一平面平均外径与公称直径（用D表示）的差，用ΔDmp表示。
图6-2 滚动轴承单一平面平均内dmp、外径Dmp的公差带
450D6(6x)20+
-
2456(6x)0d0-+
公差等级06542基本尺寸/mm极限偏差/μm
大于到上偏差下偏差上偏差下偏差上偏差下偏差上偏差下偏差上偏差下偏差
第17章 滚动轴承
1．基本代号: 类型代号，尺寸系列、内径系列
2．工况分析: 套圈、滚动体的应力、循环特性r
3．失效与准则: 疲劳破坏，永久变形，设计准则
4．寿命计算: 寿命指数，当量动载荷，当量静载荷，寿命计算
5．组合设计: 轴承的定位、调整、安装、配合，润滑与密封
【思考题】
17-1 在机械设计中，选择滚动轴承类型的原则是什么？一般优先选用什么类型的轴承？
17-2 滚动轴承的代号由几部分组成？基本代号又分几项内容？基本代号中各部分代号是如何规定的？
17-3 滚动轴承的应力特性和主要失效形式是什么？
17-4 什么是滚动轴承的基本额定寿命？什么是滚动轴承的基本额定动载荷？
17-5
当量动载荷的意义和用途是什么？如何计算？
17-6 滚动轴承寿命计算一般式是什么？考虑温度系数、载荷系数、可靠性系数后的计算公式是什么？
17-7 何时要进行滚动轴承的静载荷计算？
17-8 滚动轴承装置结构设计时应考虑哪些问题？
17-9 自行车前后轮采用的是何种轴承？有什么结构特点？
A级能力训练题
1. 滚动轴承套圈及滚动体常用钢的牌号为 。
（1）20Cr （2）20CrV （3）GCr15 （4）18CrMnTi
2. 滚动轴承代号由三组成，其中前段代号表示 。后段为补充代号，用来表示 。
（1）轴承的厂牌名称 （2）对轴承制造提出的特殊要求
（3）轴承游隙组别与精度等级 （4）轴承精度等级与结构特点
3. 能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是 。
（1）圆锥滚子轴承 （3）单列向心短圆柱滚子轴承
（2）球面滚子轴承 （4）向心推力球轴承滚动轴承
4. 一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承，它们的寿命 。
第十七章 滚动轴承与轴、孔的配合
第一节滚动轴承精度等级及其应用
一、 滚动轴承的精度等级
国标GB/T307.3 —1996规定向心轴承(圆锥滚子轴承除外)精度分为 0,6,
5 , 4, 2 (相当于GB/T307.3 — 1984规定G, E, D , C, B级)五级，精度依次
升高，0 (G)级精度最低，2 (B)级精度最高。
国标GB/T307.3 — 1996规定圆锥滚子轴承精度分为 0, 6x, 5, 4四级；推
力轴承精度分为0, 6 , 5, 4四级。
二、 滚动轴承精度等级的选用
滚动轴承各级精度的应用情况如下：
0 (G)级(通常称为普通级) 用于低、中速及旋转精度要求不高的一般
旋转机构，它在机械中应用最广。例如普通机床变速箱、进给箱的轴承，汽车、
拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6 (E)级 ---- 用于转速较高、旋转精度要求较高的旋转机构。例如普通机床
的主轴后轴承，精密机床变速箱的轴承等 o
5 (D)级、4( C)级一一用于高速、高旋转精度要求的机构。例如精密机床
的主轴轴承，精密仪器仪表的主要轴承等。
2 (B)级一一用于转速很高、旋转精度要求也很高的机构。例如齿轮磨床、 精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带
滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当
轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（ds）与外径（Ds）的偏差（d， D）；
②轴承单一平面平均内径（dmp ）与外径（Dmp ）的偏差（dmp， Dmp ）。
两种形状公差是：①轴承单一径向平面内，内径（ds）与外径（Ds）的变动
量（Vdp，VDP）；②轴承平均内径（dmp ）与外径（Dmp ）的变动量（Vmdp，VmDp ）。 合格的滚动轴承，必须同时满足所规定的两种公差要求。
