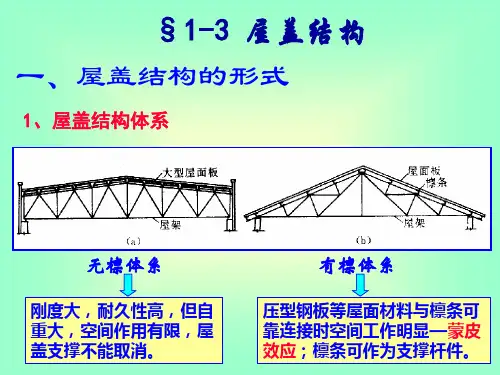

钢屋盖结构-2屋盖结构

二．屋架跨度大，高度高、基本风压大、抗震设防烈度高应计算确定。计算简图如下：
然后验算（受 拉构件）强度、 刚度
每个节点只有一个受拉斜杆参与，而受压斜杆 退出工作，按平面桁架计算。
实腹式：构造简单，制 作安装方便
平面桁架式：受力明确 ，用料省，但侧向
第刚度 三较节差，必须设檩置拉 条条。设计
T形桁架式：整体性较差 ，应沿跨度全长设
比三角形屋架好，是比较常用的屋架形式； 常适用于大中型厂房，或屋面坡度较小的房屋。
添加标题
平行弦屋架
添加标题
构件规格少，便于工业化制 作；
添加标题
弦杆受力不均；
添加标题
常适用于单坡屋面的屋架及 托架或支撑体系。
添加标题
曲拱形屋架
添加标题
外形最符合弯矩图，受力最 合ห้องสมุดไป่ตู้；
添加标题
上（下）弦弯成曲线，制作 麻烦，一般改成折线形；
六．杆件设计
1. 计算长度
平面内计算长度lox
平面外的计算长度loy
1. lo=μl 2. 一般情况下，腹杆对弦杆起不了嵌固
作用，而弦杆对腹杆起一定嵌固作用， 故弦杆计算长度系数要大于腹杆。
补充
在分析压杆端部所受到的约束时，应注意以下三点：
一．与计算压杆直接相连的杆件约束作用大，相距较远的杆件约 束作用小。
单击此处添加大标题内容
二．檩条间拉条 1. 作用：保证檩条的整体稳定，减少檩 条在使用和施工过程中的侧向变形和 扭转。 ② 类型 2. 拉条：水平拉条、斜拉条、撑杆
三．一般情况下，对于拉条，常采用圆钢，直 径为8-12mm，而对于撑杆，由于是受压构 件，其长细比不能大于200，故撑杆常用圆 钢外加套管或直接用角钢。

l
w3
ΔF = F3 − F4
节点板的平面尺寸
节点板的平面尺寸，一般根据杆件截面尺寸和 腹杆端部焊缝长度画出大样图来确定，但考虑 施工误差，宜将此平面尺寸适当放大。
“B”节点设计
①画轴线 → ②构件定位 → ③杆端截断 → ④焊缝计 Q 算 → ⑤描出节点板
hf1
N2
hf3 N1 hf2 N3
① 上弦横向水平支撑 ② 下弦横向水平支撑 ③ 纵向水平支撑 ④ 垂直支撑 ⑤ 系杆 刚性系杆-既能受压又能受拉 柔性系杆-只能受拉，不能受压 布置在少数 柱间或结间
厂房支撑体系及结构分解
屋盖支撑
垂直支撑
上弦横向 水平支撑
上弦横向水平支撑
支撑节点间的距离为 屋架节间距离的2～4 倍
上弦横向水平支撑 檩条兼作支撑横杆
支座斜杆和支座竖杆
l l1
-
l l l
0.8l l 0.9l
l— 构件的几何长度（节点中心间距离）； l1— 桁架弦杆侧向支承点间的距离；
四 杆件设计
单臂式屋架杆件的截面形式
四 杆件设计
填板
四 杆件设计
填板
填板
四 杆件设计
填板
填板宽度：50～80mm 填板长度：T形截面比角钢肢伸出10～20mm； 十字形截面比角钢肢尖缩进行10～ 15mm 填板厚度：与桁架节点板相同 填板间距：压杆ld≤40i1，拉杆ld≤80i1，压杆平 面外计算长度范围内，至少设两个
Top Chord
Zero Member
Bottom Chord
Triangle Truss
Trapezoidal Truss
Parallel Chord Truss

A2 1:100下配电箱一层平面图1:100二层平面图1:100屋面平面图1:100配电箱99SJ403 护窗金属栏杆高1050选用图集9.4508.6001400%%p0.0001000200045020009900不锈钢板饰面挑檐灰色花岗石饰面黑色花岗岩，外突30-0.450隐框玻璃幕墙红色装饰条做法详分包商设计图隐框玻璃幕墙20002000450100014009900%%p0.0001.0003.000-0.4509.4508.6005.2007.2001:100～ 立面45099002000220020001000-0.4501.000%%p0.0003.0005.20014009.4507.2008.6001:1001:1001:100～ 立面45099002000220020001000-0.4501.000%%p0.0003.0005.20014009.4507.2008.600红色装饰条红色装饰条隐框玻璃幕墙10001200银白色铝板饰面不锈钢板饰面挑檐不锈钢板饰面挑檐银白色铝板饰面灰色花岗石饰面灰色花岗石饰面灰色花岗石饰面不锈钢板饰面挑檐不锈钢板饰面挑檐～ 立面～ 立面1-1剖面图1:1007.750425021003.73085045099007507.40038507750300-0.450%%p0.0004.200125060025014005509.4508.050150210099SJ403 护窗金属栏杆选用图集171橡胶卷材防水层50mm厚挤塑板屋面钢梁压型钢板隔汽层不锈钢板饰面挑檐做法详分包商设计图99SJ403 护窗金属栏杆选用图集711%%p0.0004.200150*10=1500150*3=4502275600275230037001000600900100卫生间大样图1:501%600600详二次装修图花岗岩台面6131225612100187048

• 上、下弦可以具有不同坡度或下弦有一部分水平段，以 改善屋架受力情况。
• 跨中高度一般为2.0～2.5m，跨度大于36m时可取较大高 度但不宜超过3m；端部高度一般为跨度的1/18～1/12。
4.平行弦屋架 • 上、下弦杆水平，杆件和节点规格化、便于制造。
• 屋架的外形和弯矩图分布不接近，弦件内力分布不均匀。
7.2.3
支撑的计算和构造
屋架支撑为平行弦桁架，其弦杆可兼作支撑桁 架的弦杆，斜腹杆一般采用十字交叉式，与弦杆的 交角在30o～60o之间。通常横向水平支撑节点间的 距离为屋架上弦节间距离的2～4倍，纵向水平支撑 的宽度取屋架端节间的长度，一般为6m左右。
支撑中的交叉斜杆以及柔性系杆按拉杆设计， 通常用单角钢做成；非交叉斜杆、弦杆、横杆以及 刚性系杆按压杆设计，宜采用双角钢做成的T形截 面或十字形截面，其中横杆和刚性系杆常用十字形 截面使在两个方向具有等稳定性。
2．下弦横向水平支撑
当屋架间距<12m时，尚应在屋架下弦设置横向水平支撑， 一般和上弦横向水平支撑布置在同一柱间以形成空间稳定 体系的基本组成部分。 但当屋架跨度比较小（<18m）又无吊车或其他振动设备 时，可不设下弦横向水平支撑。
3．纵向水平支撑
当房屋较高、跨度较大、空间 刚度要求较高时，设有支承中 间屋架的托架，或设有重级或 大吨位的中级工作制桥式吊车 等较大振动设备时，均应在屋 架端节间平面内设置纵向水平 支撑。 一般情况可以省掉。 屋架间距 <12m时，通常布置在 屋架下弦平面。 屋架间距≥ 12m 时，宜布置在 屋架的上弦平面内。
（或半跨雪荷载）+半跨积灰荷载+悬挂吊车荷载。
③ 采用大型混凝土屋面板的屋架，尚应考虑安装时可能的半 跨荷载：即屋架、支撑和天窗自重+半跨屋面板自重+半 跨屋面活荷载。 • 屋架上、下弦杆和靠近支座的腹杆由①作用时 会引起杆件的最不利内力；
