钢结构工程知识点总结一、钢结构的基本知识1.1 钢结构的分类钢结构可以分为框架结构、刚架结构、悬索结构、网架结构等多种类型,各种结构类型在不同场合有不同的适用性。
1.2 钢材的选择钢结构中常用的材料包括碳素结构钢、低合金高强度钢、不锈钢等。
在选择材料时需要考虑结构的受力情况、耐腐蚀性能、成本等因素。
1.3 钢结构的设计规范钢结构的设计需遵循相应的国家标准,如《钢结构设计规范》(GB 50017-2003)、《工业厂房钢结构技术规范》(GB 50019-2015)等。
1.4 钢结构的施工工艺钢结构的施工过程包括预制、安装、钢柱、钢梁等部件的连接、防腐处理等工艺环节。
二、钢结构的设计2.1 钢结构的受力分析钢结构的受力分析是设计的基础,包括对结构的静力分析、动力分析、温度、风、地震等外部荷载的影响分析。
2.2 钢结构的构建方法钢结构的构建方法包括焊接、螺栓连接、铆接等,不同的构建方法适用于不同的工程要求。
2.3 钢结构的设计原则钢结构的设计原则包括安全性、经济性、美观性等多个方面的考虑,设计要兼顾这些方面的因素。
2.4 钢结构的设计软件目前,钢结构设计常常使用一些专业的设计软件,如Tekla Structures、STAAD Pro、SAP2000等。
三、钢结构的安装3.1 钢结构的安装工艺钢结构的安装包括吊装、定位、连接、补偿等环节,需要考虑结构的稳定性和安全性。
3.2 钢结构的防腐处理钢结构在使用过程中容易受到腐蚀的侵蚀,因此需要进行防腐处理,如喷涂防腐漆、热浸镀锌等。
3.3 钢结构的质量控制钢结构的安装过程需要进行严格的质量控制,确保结构的安全和稳定。
3.4 钢结构的安装场地钢结构的安装场地需要平整、干燥、便于吊装施工,同时需要考虑周边环境的安全性。
四、钢结构的应用领域4.1 工业厂房工业厂房是钢结构的主要应用领域之一,钢结构可以满足对于大空间、大跨度、大荷载的要求。
4.2 商业建筑商业建筑中也广泛应用钢结构,如购物中心、大型超市等。
1、门式刚架轻型房屋屋面坡度宜取(1/20—1/8),在雨水较多的地区取其中的较大值。
2、在设置柱间支撑的开间,应同时设置(屋盖横向支撑),以构成几何不变体系。
3、当端部支撑设在端部第二个开间时,在第一个开间的相应位置应设置(刚性)系杆。
4、冷弯薄壁构件设计时,为了节省钢材,允许板件(受压屈曲,),并利用其(屈曲后强度)强度进行设计。
5、当实腹式刚架斜梁的下翼缘受压时,必须在受压翼缘两侧布置(隅撑)6、螺栓排列应符合构造要求,通常螺栓端距不应小于( 2 )倍螺栓孔径,两排螺栓之间的最小距离为(3)倍螺栓直径。
7、垂直于屋面坡度放置的檩条,按(双向受弯)构件设计计算。
8、屋架节点板上,腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于(20mm )。
1、梯形钢屋架受压杆件.其合理截面形式,应使所选截面尽量满足(等稳定)的要求。
2、普通钢屋架的受压杆件中,两个侧向固定点之间(垫板数不宜少于两个)。
3、梯形钢屋架节点板的厚度,是根据(腹杆中的最大内力)来选定的。
4、槽钢檩条的每一端一般用下列哪一项连于预先焊在屋架上弦的短角钢檩托上(两个普通螺栓)。
5、如轻型钢屋架上弦杆的节间距为L,其平面外计算长度应取( 侧向支撑点间距)。
6、屋架下弦纵向水平支撑一般布置在屋架的(下弦端节间)。
7、屋盖中设置的刚性系杆(可以受压)。
8、某房屋屋架间距为6m,屋架跨度为24m,柱顶高度24m。
房屋内无托架,业务较大振动设备,且房屋计算中未考虑工作空间时,可在屋盖支撑中部设置( C 纵向支撑)。
9、梯形屋架的端斜杆和受较大节间荷载作用的屋架上弦杆的合理截面形式是两个(C不等肢角钢长肢相连)。
10、屋架设计中,积灰荷载应与(屋面活荷载和雪荷载两者中的较大值)同时考虑。
1、试述屋面支撑的种类及作用。
(8分)答:种类:上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、竖向支撑、系杆作用:1、保证屋盖结构的几何稳定性2、保证屋盖结构的空间刚度和整体性3、为受压弦杆提供侧向支撑点4、承受和传递纵向水平力5、保证结构在安装和架设过程中的稳定性2、试述空间杆系有限元法的基本假定。
钢结构大跨度屋盖设计与施工随着建筑技术的不断发展,钢结构大跨度屋盖在现代建筑设计与施工中扮演着重要的角色。
钢结构的优势在于其高强度、轻质化和可塑性等特点,使得它成为大跨度屋盖的理想选择。
本文将探讨钢结构大跨度屋盖的设计与施工,从材料选择、结构设计到施工过程中的关键问题进行讨论。
一、材料选择在钢结构大跨度屋盖的设计与施工中,材料选择是决定屋盖性能和质量的关键因素之一。
常用的钢材有普通钢和高强度钢两种,根据实际应用需要选择不同的材料。
一般来说,大跨度屋盖在承载能力上需要使用高强度钢材,通过使用更轻薄的材料,可以减少结构自重,提高整体的抗震性能。
二、结构设计在设计大跨度屋盖的钢结构时,需要考虑多个参数,如最大跨度、荷载要求、施工方法等。
首先,根据屋盖的跨度大小来确定合适的结构形式,如梁、桁架或折皱屋盖等。
梁式结构适用于中小跨度,而大跨度屋盖常采用桁架结构,通过桁架的布置来平衡荷载以及提高整体的稳定性。
其次,在钢结构屋盖的设计中,需要考虑荷载要求,包括永久荷载和可变荷载。
永久荷载主要是屋盖自重以及延伸器件重量,可变荷载则是指人流、雪、风荷载等。
根据荷载要求进行结构分析和计算,确定合适的截面尺寸和材料。
最后,施工方法在大跨度屋盖的设计中也非常重要。
由于钢结构屋盖通常需要在现场焊接和组装,因此合理的施工方法能够提高施工效率和质量。
工程师需要制定详细的施工方案,并根据具体情况进行优化。
同时,还需要注意安全施工,确保工人在高空作业时有必要的防护措施。
三、施工过程中的关键问题在钢结构大跨度屋盖的施工过程中,还存在一些关键问题需要重视。
首先是预制构件的精准度问题。
由于大跨度屋盖中涉及到很多组件的焊接和组装,构件的加工和现场拼装需要非常精确,以确保整体结构的质量和稳定性。
其次是焊接的技术要求。
焊接是钢结构大跨度屋盖施工中非常重要的一环,焊接质量直接影响到结构的可靠性和安全性。
因此,在施工过程中需要严格控制焊接工艺参数,保证焊缝的质量,减少焊接缺陷的出现。
钢结构屋盖工程施工组织设计一、引言钢结构屋盖是现代建筑中常见的一种屋顶结构形式,其强度高、耐久性好、施工速度快等特点使其在工程建设中得到广泛应用。
本文将对钢结构屋盖工程施工组织设计进行探讨,旨在规划和安排施工过程,确保施工质量和安全。
二、工程概况钢结构屋盖工程位于某建筑工地,在总面积约1000平方米。
本工程的施工目标是在预定工期内完成屋盖的组装和安装,确保工程质量达到设计要求。
三、施工组织设计内容1. 施工准备阶段在施工准备阶段,需要进行以下工作:- 确定施工组织设计的总体目标和施工进度计划。
- 制定施工队伍的组织结构和人员配置,明确各个岗位的职责和权限。
- 确定施工现场平面布置和安全区域,保证施工过程中的安全性。
- 进行施工设备和材料的采购和租赁,确保施工所需的物资到位。
- 确定施工现场的水电供应及排水系统,保证施工过程中的正常运行。
2. 施工方案针对钢结构屋盖的施工特点,制定详细的施工方案,包括以下内容:- 钢结构屋盖的组装和安装步骤,确定施工的先后顺序和关键节点。
- 施工所需的机械设备和工具,包括龙门吊、吊篮、脚手架等。
- 安全措施和防护措施,确保施工人员的人身安全。
- 施工现场的交通组织和施工道路的规划,确保施工过程中的通行畅顺。
3. 施工过程管理在施工过程中,需要进行有效的管理以确保工程质量和进度的达标:- 设立专门的施工管理班组,负责对施工过程进行监督和管理。
- 制定施工记录和施工报告,记录施工的过程和各项指标。
- 进行定期会商和检查,及时发现和解决施工中的问题。
- 建立施工进度的监控机制,及时调整施工计划,确保施工进度不受影响。
四、施工安全措施钢结构屋盖的施工存在一定的风险,因此需要采取必要的安全措施来保护施工人员的安全:- 组织专门的安全培训和教育,提高施工人员的安全意识。
- 配备必要的防护设施,如安全帽、安全绳等。
- 实施严格的施工作业许可制度,确保只有经过培训和授权的人员能够进行高空作业。
钢结构设计知识点
一、钢结构的主要材料
钢结构主要使用钢材、木材和混凝土等材料。
其中,钢材更为常用,
分为结构钢、钢筋和钢板。
结构钢包括H型钢,槽钢,角钢,方钢,工字钢,圆钢等。
钢筋包括热轧钢筋,冷成型钢筋,冷轧和热轧挤压桁架钢筋等。
钢板种类较多,主要有热轧钢板、冷轧钢板、容器钢板、夹层钢板、
钢管等。
二、钢结构设计原则
1、要求钢结构设计的基本原则是:设计符合技术规范,安全可靠,
结构紧凑,重量轻,结构刚性好,抗震性能好。
2、在其中一杆件或连接部位的剪切强度设计中,要消除泊松失稳机制,确保设计强度和稳定性。
3、要求各支座及杆件连接的设计方案、连接件类型及尺寸要符合有
关规范的规定,各支座、杆件及连接件应经过力学分析,确保结构可靠性。
4、结构连接要求结实牢固,能够利用好材料的钢性能,使用方便,
保持良好的外观。
三、钢结构设计步骤
1、钢结构设计的第一步是分析设计条件,即明确结构用途和其要求
的荷载、尺寸、重量等,根据设计要求制定设计方案。
2、钢结构设计的第二步是确定荷载、结构成形方式、材。
钢结构建筑知识点大全总结一、钢结构概述1. 钢结构的定义:钢结构是使用钢材构建的建筑结构,由许多钢材构件和连接件组成。
2. 钢结构的优势:高强度、轻质、施工速度快、可循环利用、具有良好的抗震性能、灵活性强等。
3. 钢结构的应用领域:适用于高层建筑、大跨度建筑、桥梁、工厂厂房、仓库等。
二、钢结构设计1. 钢结构设计的基本原则:安全、经济、美观、实用。
2. 钢结构设计的计算依据:设计规范、荷载标准、结构材料性能等。
3. 钢结构设计的设计步骤:确定结构使用条件、分析结构荷载、进行结构计算、设计结构连接等。
三、钢结构材料1. 普通碳素钢:主要由碳和铁组成,强度较高,用于制作钢梁、钢柱等主要承重构件。
2. 合金钢:在普通碳素钢基础上添加其他合金元素,具有较高的强度和耐腐蚀性能,用于特殊工程需求。
3. 不锈钢:具有抗腐蚀性能,常用于建筑外立面、屋顶、管道等部位。
4. 铝合金:具有轻质、耐腐蚀性能,适合用于建筑屋面、幕墙等部位。
四、钢结构构件1. 钢梁:用于支撑建筑物的横向荷载,一般为工字钢、角钢等形状。
2. 钢柱:用于支撑建筑物的竖向荷载,一般为工字钢、H型钢等形状。
3. 钢桁架:用于大跨度建筑或桥梁结构,由多个梁件和柱件组成,具有良好的承载能力。
4. 钢结构连接件:用于连接钢构件的零部件,包括螺栓、焊接等方式。
五、钢结构施工1. 钢结构施工前准备:进行施工方案设计、钢材加工、安全措施等。
2. 钢结构安装:根据设计图纸进行吊装、拼装、焊接、固定等操作。
3. 钢结构质量检验:进行焊缝检测、构件尺寸、安装垂直度等质量检验。
4. 钢结构防腐处理:对钢结构进行防锈处理、防腐漆涂装等。
六、钢结构设计软件1. CAD软件:用于进行结构荷载分析、构件设计绘图等。
2. TEKLA软件:用于进行钢结构的三维建模、构件拼装设计等。
3. SAP2000软件:用于进行结构静力分析、动力分析,设计结构参数等。
七、钢结构设计规范1. 中国建筑工程钢结构设计规范:GB 50017-20032. 钢结构施工规范:GB 50205-20013. 钢结构设计规范:JGJ81-2002八、钢结构防火设计1. 钢结构防火涂料:使用含铝耐火涂料进行钢结构表面覆盖,提高防火能力。
屋盖钢结构设计第一节屋盖结构布置一、屋盖结构组成钢屋盖结构组成:屋面板、檩条、屋架、托架、天窗架、支撑等构件。
屋架的跨度和间距取决于柱网布置,柱网布置取决于建筑物工艺要求和经济要求。
屋架跨度较大:为了采光和通风,屋盖上常设置天窗。
柱网间距较大,超出屋面板长度:应设置中间屋架和柱间托架,中间屋架的荷载通过托架传给柱(图3-1)。
图3―1 屋盖结构组成屋架与屋架之间:布置支撑,增强屋架的侧向刚度,传递水平荷载和保证屋盖体系的整体稳定。
二、屋盖体系分类两种屋盖:无檩屋盖和有檩屋盖。
无檩屋盖:屋面荷载直接通过大型屋面板传递给屋架(图3-2)。
优点:屋盖横向刚度大,整体性好,构造简单,施工方便等;缺点:屋盖自重大,不利于抗震,其多用于有桥式吊车的厂房屋盖中。
有檩屋盖:当屋面采用轻型材料如石棉瓦、瓦楞铁、压型钢板和铁丝网水泥槽板等时,屋面荷载要通过檩条再传递给屋架(图3-3)。
优点:构件重量轻,用料省;缺点:屋盖构件数量较多,构造较复杂,整体刚度较差。
图3-2 无檩屋盖体系图3-3 有檩屋盖体系第二节屋盖支撑体系一、屋盖支撑作用主要作用:①保证屋盖结构的整体稳定;②增强屋盖的刚度;③增强屋架的侧向稳定;④承担并传递屋盖的水平荷载;⑤便于屋盖的安装与施工。
屋架——屋盖的主要承重结构。
需要用支撑连接屋架。
长的屋盖结构,在中间设置横向支撑。
横向支撑——屋架弦杆的侧向支承点,减小弦杆在平面外的计算长度,减小动力荷载作用下的屋架平面外的受迫振动。
屋盖支撑将作用于山墙的风荷载、悬挂吊车水平荷载及地震作用传递给房屋的下部支承结构。
钢屋架安装:首先吊装有横向支撑的两榀屋架,将支撑和檩条与之连系形成稳定体系,然后再吊装其他屋架与之相连。
二、屋盖支撑布置五种屋盖支撑:上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑和系杆。
1.上弦横向水平支撑图3-4 屋盖支撑布置在屋盖体系中,一般都应设置屋架上弦横向水平支撑,包括天窗架的横向水平支撑。

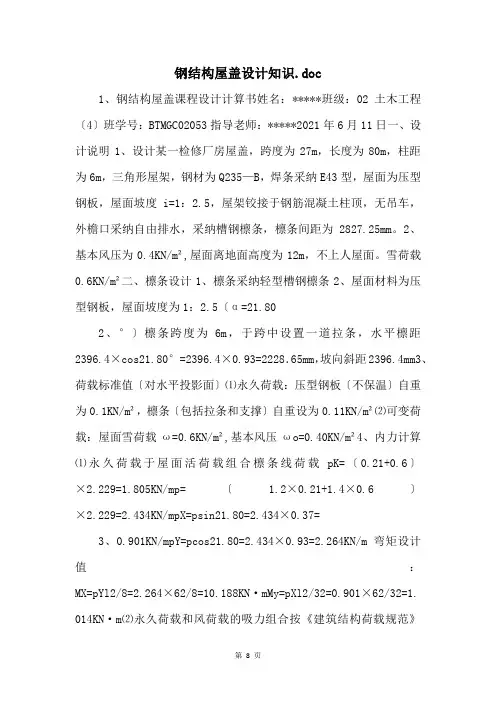

钢结构屋盖设计知识.doc1、钢结构屋盖课程设计计算书姓名:*****班级:02土木工程〔4〕班学号:BTMGC02053指导老师:*****2021年6月11日一、设计说明1、设计某一检修厂房屋盖,跨度为27m,长度为80m,柱距为6m,三角形屋架,钢材为Q235—B,焊条采纳E43型,屋面为压型钢板,屋面坡度i=1:2.5,屋架铰接于钢筋混凝土柱顶,无吊车,外檐口采纳自由排水,采纳槽钢檩条,檩条间距为2827.25mm。
2、基本风压为0.4KN/m²,屋面离地面高度为12m,不上人屋面。
雪荷载0.6KN/m²二、檩条设计1、檩条采纳轻型槽钢檩条2、屋面材料为压型钢板,屋面坡度为1:2.5〔α=21.802、°〕檩条跨度为6m,于跨中设置一道拉条,水平檩距2396.4×cos21.80°=2396.4×0.93=2228.65mm,坡向斜距2396.4mm3、荷载标准值〔对水平投影面〕⑴永久荷载:压型钢板〔不保温〕自重为0.1KN/m²,檩条〔包括拉条和支撑〕自重设为0.11KN/m²⑵可变荷载:屋面雪荷载ω=0.6KN/m²,基本风压ωo=0.40KN/m²4、内力计算⑴永久荷载于屋面活荷载组合檩条线荷载pK=〔0.21+0.6〕×2.229=1.805KN/mp=〔 1.2×0.21+1.4×0.6〕×2.229=2.434KN/mpX=psin21.80=2.434×0.37=3、0.901KN/mpY=pcos21.80=2.434×0.93=2.264KN/m弯矩设计值:MX=pYl2/8=2.264×62/8=10.188KN·mMy=pXl2/32=0.901×62/32=1. 014KN·m⑵永久荷载和风荷载的吸力组合按《建筑结构荷载规范》GB50009—2021房屋高度为12m取μz=1.0按《门式钢架轻型房屋钢结构技术规程》CECS102:2021附录A,风荷载体型系数为:1.5㏒A-2.9=-1.211A=2.22865m×6m=13.72m2垂直于屋面的风荷载标准值ωk=μSμzω0=-1.211×1.0×〔1.05×0.4〕=-0.504、9KN/m²檩条线荷载pXY=〔0.509-0.21×cos21.80〕×2.22865=0.314×2.22865=0.070KN/mpX=0.21×2.229×sin21.8o= 0.174KN/mpY=1.4×1.211×2.229-0.21×2.229×cos21.80=3.344KN /m弯矩设计值MX=pYl2/8=3.344×62/8=15.048KN/mMy=pXl2/8=0.174×62/8=0.783 KN/m⑶截面选择选用选用轻型槽钢【20W=152.2cm3Wynmax=54.9cm3Wynmin=20.5cm3IX=152.20cm4ix=8. 07cmiy=5、2.20cm计算截面有孔洞减弱,考虑0.9的折减系数,则净截面模量为:WNX=0.9×152.2=136.98cm3Wynmax=0.9×54.9=49.41cm3Wynmin=0.9×20.5=18.45cm3⑷屋面能阻挡檩条失稳和扭转,截面的塑性进展系数γx=1.05γy=1.20,按公式计算截面a、b点的强度为〔见图〕бx=Mx/(γxWNX)+My/(γyWynmin)=15.048×106/〔 1.05×136.98×103〕+0.783×106/〔 1.2×18.45×103〕=139.99215N/mm2бy=Mx/(γxWNX)+My/(γyWynmax)=6、15.048×106/〔 1.05×136.98×103〕+0.783×106/〔1.2×49.41×103〕=117.83215N/mm2⑸挠度计算因为支撑压型钢板金属板,有积灰的瓦楞铁和石棉等金属面者,容许挠度为L/200当设置拉条时,只须计算垂直于屋面方向的最大挠度vy=(5/384)×〔 3.344×cos21.80×60004〕/〔206×103×1522×104〕=16.7mmL/200=30mm构造要求λx=600/8.07=74.35200λy=300/2.20=136.36200故此檩条在平面内外均满足要求三、屋架设计⑴屋架结构的几7、何尺寸如图檩条支撑于屋架上弦节点。
钢结构屋盖课程设计计算书姓名:*****班级:02土木工程(4)班学号:BTMGC02053指导老师:*****2005年6月11日一、设计说明1、设计某一检修厂房屋盖,跨度为27m,长度为80m,柱距为6m,三角形屋架,钢材为Q235—B,焊条采用E43型,屋面为压型钢板,屋面坡度i=1:2.5,屋架铰接于钢筋混凝土柱顶,无吊车,外檐口采用自由排水,采用槽钢檩条,檩条间距为2827.25mm。
2、基本风压为0.4KN/m²,屋面离地面高度为12 m,不上人屋面。
雪荷载0.6KN/m²二、檩条设计1、檩条采用轻型槽钢檩条2、屋面材料为压型钢板,屋面坡度为1:2.5(α=21.80°)檩条跨度为6m,于跨中设置一道拉条,水平檩距2396.4×cos21.80°=2396.4×0.93=2228.65mm,坡向斜距2396.4mm3、荷载标准值(对水平投影面)⑴永久荷载:压型钢板(不保温)自重为0.1 KN/m²,檩条(包括拉条和支撑)自重设为0.11 KN/m²⑵可变荷载:屋面雪荷载ω=0.6KN/m²,基本风压ωo=0.40 KN/m²4、内力计算⑴永久荷载于屋面活荷载组合檩条线荷载p K=(0.21+0.6)×2.229=1.805 KN/mp=(1.2×0.21+1.4×0.6)×2.229=2.434 KN/mp X=psin21.80=2.434×0.37=0.901 KN/mp Y=pcos21.80=2.434×0.93=2.264 KN/m弯矩设计值:M X= p Y l2/8=2.264×62/8=10.188KN·mM y= p X l2/32=0.901×62/32=1.014KN·m⑵永久荷载和风荷载的吸力组合按《建筑结构荷载规范》GB50009—2001房屋高度为12m 取μz=1.0按《门式钢架轻型房屋钢结构技术规程》CECS102:2002附录A,风荷载体型系数为:1.5㏒A-2.9=-1.211 A=2.22865m ×6m=13.72m2垂直于屋面的风荷载标准值ωk=μSμzω0=-1.211×1.0×(1.05×0.4)=-0.509 KN/m²檩条线荷载p XY=(0.509-0.21×cos21.80)×2.22865=0.314×2.22865=0.070KN/mp X =0.21×2.229×sin21.8o=0.174 KN/mp Y =1.4×1.211×2.229-0.21×2.229×cos21.80=3.344 KN/m 弯矩设计值M X= p Y l2/8=3.344×62/8=15.048KN/mM y= p X l2/8=0.174×62/8=0.783KN/m⑶截面选择选用选用轻型槽钢【20 W=152.2 cm3 W ynmax=54.9 cm3 W ynmin=20.5 cm3I X=152.20 cm4 i x=8.07 cm i y=2.20 cm计算截面有孔洞削弱,考虑0.9的折减系数,则净截面模量为:W NX=0.9×152.2=136.98cm3W ynmax=0.9×54.9=49.41 cm3W ynmin=0.9×20.5=18.45 cm3⑷屋面能阻止檩条失稳和扭转,截面的塑性发展系数γx=1.05 γy=1.20,按公式计算截面a、b点的强度为(见图)бx = Mx/(γx W NX)+My/(γy W ynmin)=15.048×106/(1.05×136.98×103)+0. 783×106/(1.2×18.45×103)=139.99<215N/mm2 бy = Mx/(γx W NX)+My/(γy W ynmax)=15.048×106/(1.05×136.98×103)+0.783×106/(1.2×49.41×103)=117.83<215N/mm2⑸挠度计算因为支撑压型钢板金属板,有积灰的瓦楞铁和石棉等金属面者,容许挠度为L/200当设置拉条时,只须计算垂直于屋面方向的最大挠度 v y=(5/384)×(3.344×cos21.80×60004)/(206×103×1522×104)=16.7mm<L/200=30mm构造要求λx=600/8.07=74.35<200λy=300/2.20=136.36<200故此檩条在平面内外均满足要求三、屋架设计⑴屋架结构的几何尺寸如图檩条支撑于屋架上弦节点。
屋架坡角(上弦与下弦之间的夹角)为α=21.80°檩距=2.229m⑵支撑布置《建筑抗震设计规范》(GB50011--2001)支撑布置见图,上弦横向水平支撑设置在房屋两端和伸缩缝处第一开内,并在相应开间屋架跨中设置垂直支撑,其余在开间,屋架下弦跨中设置一通长水平柔性系杆,上弦横向水平支撑在交叉点处与檩条相连,故上弦杆在屋架平面外的计算长度等于其节间几何长度,下弦杆在屋架平面外的计算长度为屋架跨度的一半。
⑶荷载标准值①永久荷载(恒荷载)(对水平投影面)压型钢板(不保温) 0.1 KN/m²檩条自重(不包括拉条支撑) 0.1 KN/m²屋架及支撑自重 0.15 KN/m²管道条 0.05 KN/m²合计 0.40 KN/m²②可变荷载(活荷载)(对水平投影面)㈠雪荷载基本雪压S O=0.6 KN/m²,按《建筑结构荷载规范》(GB50009--2001)表6.2.1考虑积雪全跨均匀分布情况,由于α=21.80°<25°所以μr=1.0 雪荷载标准值S K=μr S O=0.6 KN/m²㈡风荷载基本风压ω0=0.4 KN/m²⑷荷载组合①恒荷载+活(或雪)荷载②恒荷载+半跨活(或雪)荷载③恒荷载+风荷载④屋架、檩条自重+半跨(屋面板+0.3 KN/m²安装荷载)⑸上弦的集中恒荷载及节点荷载由檩条传给屋架上限的集中恒荷载和上弦节点恒荷载见图由檩条传给屋架上限的集中活荷载和上弦节点活荷载见图具体计算过程如下;①全跨屋面恒荷载作用下,,上弦集中恒荷载标准值P1、=0.40×6×2.229×3/101/2=5.08KN上弦节点恒荷载P1=P1、=5.08 KN②全跨雪荷载作用下P2、=0.60×6×2.229×3/101/2=7.61 KN上弦节点雪荷载:P2= P2、=7.61 KN假定基本组合由可变荷载效应控制,则上弦节点荷载设计值为1.2×5.08 +1.4×7.61 KN=16.75 KN 若基本荷载组合由永久荷载效应控制,则上弦节点荷载设计值为 1.35×5.08+1.4×7.61=17.512KN综上可知,本工程屋面荷载组合效应由可变荷载效应控制。
③风荷载标准值风荷载体型系数:背风面μs=-0.5迎风面μs=-0.47≈-0.5风压高度变化系数μz(本设计地面粗糙度为B类)屋架下弦标高12.0m H=12+5.08/2=14.54m坡度i=1/2.5 α=21.80°风压高度变化系数μz=1.02≈1.0 ßz=1.0计算主要承重结构:ωk= ßzμsμzω0背风面:ωk=1.0×(-0.5)×1.0×0.4=0.2 KN/m²(垂直于屋面)迎风面:ωk=1.0×(-0.5)×1.0×0.4=0.2 KN/m²(垂直于屋面)由檩条传给屋架上弦的集中风荷载标准值P3、=ω1、=-0.2×2.229×6=-2.652 KN 上弦节点风荷载标准值P3=ω1=P3、=-2.625 KN⑹内力计算①内力组合见表屋架杆件内力组合表⑺截面选择㈠上弦杆截面选择上弦杆采用相同截面,以节间1-2的最大轴力N1-2来选择,下弦以节间1-8的最大轴力N1-8来选择,腹杆以节间7-11的最大轴力N7-11来选择。
各杆件的截面尺寸选择如下表注:表中焊缝计算长度l w,l w=l wˊ+2h f⑻上弦接点连接计算①支座节点“1”为了便于施焊下弦杆肢背与支座板顶面的距离取125mm,锚栓用2M20,栓孔位置见图在节点中心线上设置加劲肋,加劲肋高度和节点板高度相同。
A、支座底板计算支座反力:R=76.14 kn设a=b=120mm a1=21/2×120=169.7mmb1×a1/2=84.4mm 支座底板承压面积为:A n=240×200-π×202-2×40×50=52300mm2由公式验算柱顶混凝土的抗压强度R/A n=76.14×103/52300=1.46n/mm2<βc f c=(A b/ A c)1/2f c=(240×240/52300)1/2×9.6=10 n/mm2(C20混凝土f c=9.6 n/mm2)支座底板的厚度按屋架反力作用下的弯矩计算,有公式得:M=βq a12式中 q=R/ A n= R/ A0- A n=76140/52300=1.46 n/mm2b1/ a1=84.8/169.7=0.5查表得β=0.06 M=βq a12=0.06×1.46×169.72=2522.71 n/mm2支座底板厚度由公式得t=( 6M/f)1/2=( 6×2522.71/215)1/2=8.39取12mmB、加劲肋与节点板的连接焊缝假定一块加劲肋承受的屋架支座反力的四分之一,即:1/4×76.14=19.035 kn焊缝受剪力 V=19.035 kn 弯矩M=19.035×(120-20)/2=952 kn·mm设焊缝h f=6㎜ l w=160-40-2×6=108mm焊缝应力由公式得:{[v/(2×0.7h f l w)]2+[6M /(2×0.7βf h f l w2)]2}1/2={[19.035×103/(2×0.76×108)]2+[6×952×103/(2×0.7×1.22×6×1082)]2}1/2=(13445.32+2283.51)1/2=125<160 n/mm2C、支座底板的连接焊缝假定焊缝传递全部支座反力 R=76.14 kn设焊缝的h f=8mm,支座底板的连接焊缝长度为∑l w=2(240-2h f)+4×(120-4-10-2h f)=2(240-2×8)+4×(120-4-10-2×8)=808mm由公式得:τf=R/0.7βf h f∑l w= 76.14×103/0.7×1.22×8×808 =13.8< f w f =0.95×160=152 n/mm2 满足要求。
