伯努利方程实验

-

-

. 优选- 实验二伯努利方程实验

一．实验目的

1．观察恒定流情况下，水流所具的位置势能、压强势能和动能，以及在各种边界条件下能量的守恒和转换规律，加深对能量方程物理意义的理解。

2．观察测压管水头线和总水头线沿程变化的规律，以及水头损失现象。

3．验证测速管〔毕托管〕原理。

二．实验装置

本实验装置流程如图3-2所示，主要由高位水箱、供水箱、水泵、有机玻璃实验管道、铁架等部件组成。高位水箱内设有溢流装置，用以保持箱内水位恒定。液体由高位水箱经进口调节阀流入实验管路，管路管径不同，且上下不一，共有十组测压点，进口调节阀供调节流量用。

每组测压点都设置有普通测压管及测速管。测速管探头末端开有小孔，小孔位置与管道中心位置平齐。并正对流动方向，测速管可测出此截面上的总压头。普通测压管可测出此截面上的静压头与位压头之和。

出水管处可用秒表及量筒由体积时间法测量流量。整个系统中水是循环使用的。在管道下方装有一供水箱，出水口流出的水进入箱内再由泵抽取送至高位槽。

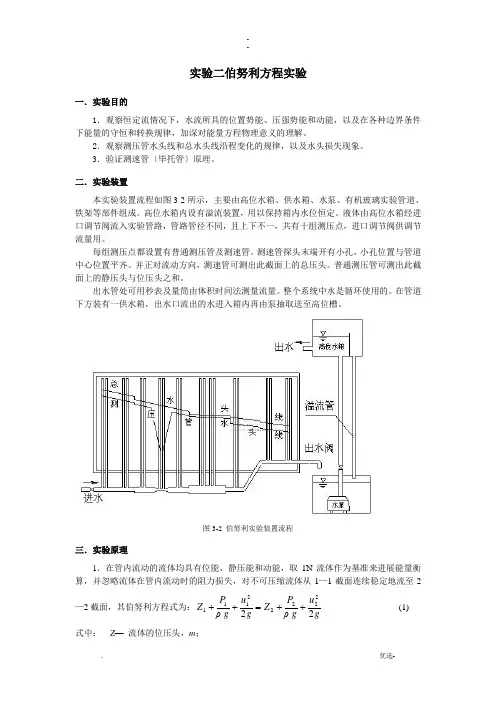

图3-2 伯努利实验装置流程

三．实验原理

1．在管内流动的流体均具有位能、静压能和动能，取1N流体作为基准来进展能量衡算，并忽略流体在管内流动时的阻力损失，对不可压缩流体从1—1截面连续稳定地流至2—2截面，其伯努利方程式为：gugρPZgugρPZ2222222111 (1)

式中： Z— 流体的位压头，m； -

一，实验目的及要求

1.通过定性分析实验，提高动态水力学中许多水力现象的实验分析能力；

2.通过定量测量实验，可以进一步掌握增压管中流体力学的能量转换特性，验证流体总流量恒定的伯努利方程，掌握测压管头线的实验测量技巧和绘制方法。

二，实验内容与方法

1.定性分析实验

（1）确认相同静态液体的测压管的头线是水平线。

实验表明，在阀门完全关闭并稳定后，每个压力计管液位的连接线均为水平线。此时，滑动标尺的读数值为水在流动前的总能量头。

（2）观察不同流量下某段液压元件的变化规律。

（3）验证动态水压力是否根据均匀流段上的静水压力规则分布。

（4）遵守过程中总能量斜率线的变化规律。

（5）观察压力计头线的变化规律。

（6）沿管道的压力分布是通过使用压力计的头线来判断的。

2.定量分析实验-伯努利方程验证和测压管头线测量分析实验

实验方法和步骤：在恒定流量的情况下，改变流量两次，一次打开阀门很大，以至于1号测量管的液位接近可读范围内的最低点。流量稳定后，测量并记录每个压力测量管的液位读数，并同时测量并记录实验流量。

三，数据处理及结果要求

1.记录相关信息，实验常数，实验数据记录和结果计算：有关详细信息，请参见实验报告书

2.结果要求

（1）定性分析实验中回答有关问题

（2）计算速度头和总头

（3）在上述结果的最大流量下绘制总压头线和压强计压头线

四，注意事项

1.应注意每次循环供水实验：必须将测得的水倒回到原始实验设备的水桶中，以保持自循环供水（在以下实验中不会提示此注意事项）。

2.稳压缸内的气腔越大，稳压效果越好。但是，稳压缸的水位必须淹没连接管的入口，以避免连接管的进气口，否则，有必要拧松稳压缸的排气螺钉以提高水位。圆筒;如果调压罐的水位高于排气螺钉的开口，则表明存在空气泄漏，需要进行检查和处理。

3.传感器与压力稳定缸之间的连接管应确保通气畅通，并且水不能进入连接管和进气口，否则应将其清除。

伯努利方程实验实验报告

伯努利方程实验实验报告

引言：

伯努利方程是流体力学中重要的基本方程之一，描述了流体在不同位置的速度、静压力和动压力之间的关系。本实验旨在通过实验验证伯努利方程，并探究其在不同条件下的适用性。

实验目的：

1. 验证伯努利方程在理想条件下的适用性；

2. 探究伯努利方程在流体流动中的应用。

实验器材：

1. 曲线管；

2. 水泵；

3. 流量计；

4. 压力计。

实验步骤：

1. 将曲线管固定在实验台上，并调整其位置，使其水平放置；

2. 将水泵接入曲线管的一端，并将另一端与流量计连接；

3. 打开水泵，调整水泵的流量，记录流量计的读数；

4. 使用压力计分别测量曲线管的两端压力，并记录下来；

5. 重复步骤3和步骤4，改变水泵的流量和曲线管的位置，以获取更多的数据。

实验结果：

通过实验测量得到的数据，我们可以计算出曲线管中流体的速度、静压力和动压力，并利用伯努利方程验证实验结果的准确性。

讨论：

1. 在实验中，我们可以观察到当流体速度增大时，静压力下降，动压力增大，这符合伯努利方程的预期结果；

2. 实验中我们还可以改变曲线管的形状和水泵的流量，观察伯努利方程在不同条件下的适用性；

3. 由于实验过程中存在一些实际条件的限制，如流体黏性、管壁摩擦等，可能会对实验结果产生一定的影响。

结论：

通过实验验证，我们得出结论：伯努利方程在理想条件下是成立的。在流体流动中，速度增大时，静压力下降，动压力增大。然而，在实际情况下，由于黏性和摩擦等因素的存在，伯努利方程可能会有一定的误差。

实验的局限性：

1. 实验中忽略了流体的黏性和摩擦等因素，这可能会对实验结果产生一定的影响；

2. 实验中使用的是理想曲线管，而实际情况中的管道通常并非完全光滑，这也可能会对实验结果产生一定的误差。

改进方向：

为了提高实验的准确性，可以考虑以下改进方向：

1. 在实验中引入流体黏性和摩擦等因素，以更贴近实际情况；

伯努力方程实验报告

一、实验目的

1、 深入理解伯努利方程的基本原理和物理意义。

2、 掌握通过实验测量流体流速、压力等参数的方法。

3、 验证伯努利方程在实际流体流动中的准确性和应用范围。

二、实验原理

伯努利方程是描述理想流体在稳态流动时，机械能守恒的方程。其表达式为：

＄P ＋ ＼frac{1}｛2}＼rho v^2 ＋ ＼rho gh ＝ 常量$

其中，＄P$ 表示压强，＄＼rho$ 表示流体密度，＄v$ 表示流速，＄h$ 表示高度，＄g$ 表示重力加速度。

该方程表明，在理想流体的稳态流动中，沿同一流线，流体的压强、动能和势能之和保持不变。

三、实验设备

1、 伯努利方程实验装置一套，包括透明水槽、管道、测压管、流量计等。

2、 水作为实验流体。 四、实验步骤

1、 检查实验装置的密封性和各测量仪器的工作状态，确保实验数据的准确性。

2、 调节水槽中的水位，使水流稳定。

3、 在不同的管道位置安装测压管，测量相应位置的压强。

4、 同时使用流量计测量不同位置的水流速度。

5、 记录实验数据，包括压强、流速、高度等参数。

五、实验数据记录与处理

｜位置|压强（Pa）｜流速（m/s）｜高度（m）｜

｜｜｜｜｜

｜A|＿____|＿____|＿____|

｜B|＿____|＿____|＿____|

｜C|＿____|＿____|＿____|

根据实验数据，计算出不同位置的动能、势能和压强能，并验证伯努利方程是否成立。

以位置 A 为例：

动能：＄E_k ＝ ＼frac{1}｛2}＼rho v^2 ＝ ＼frac{1}｛2} ＼times

1000 ＼times v_A^2$ 势能：＄E_p ＝ ＼rho gh_A ＝ 1000 ＼times 98 ＼times h_A$

压强能：＄E_p ＝ P_A$

将计算得到的动能、势能和压强能相加，与位置 A 处的总能量进行比较，验证伯努利方程。

六、实验结果分析
