深圳市铭特科技充电桩读卡器应用协议V2.0

  • 格式：pdf
  • 大小：387.77 KB
  • 文档页数：15

1.2、通讯数据帧格式
表 2.1 数据包定义格式 序号 1 2 3 4 5 6 7 字节数 1 2 1 1 LENGTH-2 1 1 STX 长度<LENGTH> 命令字 命令参数 数据 ETX BCC
各字节定义详细请参考以下几节说明。 表 2.2 卡机返回数据包定义格式 序号 1 2 3 4 5 6 7 8 字节数 1 2 1 1 1 LENGTH-2 1 1 STX 长度<LENGTH> 命令字 命令参数 状态字 数据 ETX BCC 说明
1.3、STX 和 ETX
定义发送开始字节 STX<0x02>和 ETX<0x03>
1.4、长度<LENGTH>
发送长度<LENGTH>:长度<LENGTH>=命令字<1>+命令参数<1>+数据<length-2> 接收长 度 <LENGTH>: 长度 <LENGTH>= 命令字 <1>+ 命令参 数 <1>+ 状态字 <1>+ 数据 <length-2>
一、规约定义
该读卡器通讯协议由深圳市铭特科技定义，为读卡器与充电控制器之间的应用通信协 议。
1.1、通讯格式
采用 RS232、全双工通讯方式,读卡器接收到完整数据包处理完成后立即响应。不同的 指令响应时间不同，建议超时时间设置为 2 秒。 波特率: MT620、MT622、MT625、MT628 默认 115200，MT610 默认 9600、数据格式: 1 位起始位，8 位数据位，1 位停止位。
通信协议 ——充电桩读卡器应用通讯协议
版本/状态 1.0/N lii 作者 参与者 起止日期 2015-4-20 备注 根据铭特订制卡片制定读卡器协议
N-->新建 M-->修.................................................................................................................................................. 2 一、规约定义..................................................................................................................................... 3 1.1、通讯格式............................................................................................................................3 1.2、通讯数据帧格式................................................................................................................3 1.3、STX 和 ETX.......................................................................................................................4 1.4、长度<LENGTH>............................................................................................................... 4 1.5、命令参数............................................................................................................................4 1.6、返回状态字........................................................................................................................4 1.7、数据.................................................................................................................................... 5 1.8、BCC 数据异或校验...........................................................................................................5 二、读卡器......................................................................................................................................... 6 2.1、读卡器详细命令................................................................................................................6 2.1.1、寻卡................................................................................................................................. 6 2.1.2、预处理.............................................................................................................................7 2.1.3、开始加电.........................................................................................................................8 2.1.4、结束加电.........................................................................................................................9 2.1.5、补充交易....................................................................................................................... 11 2.1.6、弹卡............................................................................................................................... 11 2.1.7、SIM 卡位置选择........................................................................................................... 12 2.1.8、验证卡片合法性并读取卡号.......................................................................................13 2.1.9、关闭射频天线...............................................................................................................14 2.2 建议操作流程....................................................................................................................14
0x30卡机内有卡 0x31卡机内无卡 S2： 0x30系统卡 0x31非系统卡 注：如果是 MT318-620、MT318-622、MT318-625 寻卡指令只返回两种状态，S1,， S2=0x30 0x30 和 0x31 0x31； 2、数据长度为 hex，高在前低在后
2.1.2、预处理 读取卡片的相关信息。 下发读卡器命令格式如下： 下标 0 1 2 3 4 5 6 7 8 9 10 11 值 0x02 0x00 0x0C 0x51 0x36 CC（如 2010 年的 20） YY（如 2010 年的 10） MM(month) DD HH MM(minute) SS PIN 12-14 个人 pin 码，三个字节，为压缩 BCD 码，如个人 pin 码为 562587，上位机 下发为 0x56 0x25 0x87 （此码段只有用户卡时有效） ETX 异或校验值 CMD 命令字 命令参数字 Systime 备注 STX 数据长度
15 16
0x03 BCC
注：1、数据长度为 hex，高在前低在后 ----------------------------------------------------------------------------------------------------------读卡器上传命令格式如下： 下标 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 值 0x02 0x00 0x17 0x51 0x36 P ICtype State IC1 IC2 IC3 IC4 IC5 IC6 IC7 CMD 命令字 命令参数字 返回状态字 卡片类型 灰锁状态 卡号 备注 STX 数据长度

合集下载

北京圆志科信电子科技有限公司 125K ID 卡读卡芯片 应用手册说明书

北京圆志科信电子科技有限公司 125K ID 卡读卡芯片 应用手册说明书

M6100.1声明本说明书是为了让用户更好的选择北京圆志科信电子科技有限公司的产品而提供的开发资料，不转让属于北京圆志科信电子科技有限公司或者第三者所有的知识产权，用户在确定使用本产品前，请根据自己实际需求对产品性能及其使用安全性等方面进行相应评估，北京圆志科信电子科技有限公司不承担因评估不当而造成的直接或间接损失，也不承担因此而带来的任何法律或经济责任。

北京圆志科信电子科技有限公司致力于为用户提供不断完善的服务与产品，保有对产品及其相应说明书更新的权利，如有变动，恕不另行通知，在确定购买此产品时，请预先联系北京圆志科信电子科技有限公司以确认是否为最新版本。

本说明书所有权归北京圆志科信电子科技有限公司所有，未经许可，不得翻印或复制全部或部分本资料内容。

0.2更改历史记录版本描述日期V1.0 第一版发布2020.10.12目录0.1声明 (2)0.2更改历史记录 (3)1概述 (5)1.1M610系列125K ID卡读卡芯片 (5)1.2产品型号及之间的区别 (5)1.3功能特点 (5)2硬件描述 (6)2.1 管脚说明 (6)2.2 电气特性 (8)2.3 结构尺寸 (8)3数据通讯协议 (9)3.1 UART协议 (9)3.2 主机通过ASC码发送接收数据 (9)3.3 主机通过HEX 16进制发送接收数据 (10)附录1 M610应用原理图参考 (12)1概述1.1M610系列125K ID卡读卡芯片M610系列125K ID卡10路驱动读卡芯片采用高性能ASIC处理器，用户不必关心内部复杂控制方法，只需通过简单的选定UART接口发送命令就可以实现对125K ID卡片的读取操作。

该系列读卡芯片可同时支持10路天线同时读取操作。

该读卡芯片完全支持EM、TK及其兼容卡片的操作，非常适合于门禁、考勤等系统的开发。

1.2产品型号及之间的区别型号接口主要区别M610 UART 可同时驱动10路天线1.3功能特点●简单的命令可完成对125K ID卡片的读取●可同时驱动10路天线，实现10路卡片同时读取●支持125K ID卡：EM4001/TK4001/EM4100/TK4100及其兼容卡片●宽电压工作范围DC3.0-5.5V，建议供电DC3.3V●外围电路简单●高抗干扰性●通用协议：UART适用于PC机或UART的单片机，默认波特率38400BPS可定制IIC/SPI/韦根等功能接口，以及主被动输出功能●可以外挂4M工业级晶振，使读卡距离稳定性更好，对于常温下工作的用户，对读卡距离要求不是特别高时，无需接外部晶振,可减少外部器件数量●自带看门狗●读卡距离远，最远可读取15厘米●基于模块的扩展功能很强可根据用户要求修改软件定制个性化功能●标准封装：TSSOP28●配以专用的IC-M610评估板，可实现用户应用快速开发，以达到短时间进入市场的目的图1：M606a管脚示意图描述第9路125K频率输出或接上拉几路失效，剩余路读卡速度加快电源3.0-5.5V，建议DC3.3V第10路125K频率输出或接上拉面几路失效，剩余路读卡速度加快第7路有卡指示灯，低电平有效外接4M晶体振荡器引脚1或在无外接晶振时该引脚为有卡指示引脚，低电平表示有7 TXD/LED10 用10K电阻下拉到地后，此时该引脚指示第十路有无卡的状态指示，否则该引脚为第十路有卡状态指示和数据输出的复合引脚8 CLKO7 第7路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快9 CLKO1 第1路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快10 CLKO2 第2路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快11 LED2 第2路有卡指示灯，低电平有效12 CLKO6 第6路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快13 LED3 第3路有卡指示灯，低电平有效14 CLKO3 第3路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快15 CLKO5 第5路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快16 LED5 第5路有卡指示灯，低电平有效17 RXD/TXD 若7引脚（TXD）未接10K下拉电阻，则此引脚为TTL 串口接收端若7引脚（TXD）接10K下拉电阻则此引脚为数据主动输出端18 LED6 第6路有卡指示灯，低电平有效19 LED1 第1路有卡指示灯，低电平有效20 CLKO4 第4路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快21 RIO 内部基准电路输入，需外接10K电阻到地，同时连接5.1M 到RCO引脚22 LED4 第4路有卡指示灯，低电平有效23 RCI 125K检频后数据输入24 RCO 内部基准电路输出，需外接1uF电容到地，同时连接5.1M 到RIO引脚25 LED8 第8路有卡指示灯，低电平有效26 CLKO8 第8路125K频率输出或接上拉2.7K电阻使本路及其后面几路失效，剩余路读卡速度加快27 VSS 电源地图2：结构尺寸图3数据通讯协议3.1 UART协议UART帧格式：一个起始位，8个数据位，一个停止位，无奇偶校验位。

卓荣集成电路 AX222 SD MMC MS读卡器控制器 产品说明书

卓荣集成电路 AX222 SD MMC MS读卡器控制器 产品说明书

[AX222-UM-002]AX222 SD/MMC/MS读卡器控制器产品说明书版本 0.0.22011年8月卓荣集成电路科技有限公司地址: 香港沙田香港科学园科技大道西6号集成电路开发中心7楼705-707室高性能 SOCUSB 特性•支持的USB 规格为 v2.0•支持的USB 存储类规格为v1.0SD 卡特性•支持的SD 规格为 v2.0•支持的 SDHC 卡容量可达 32GB •支持写保护•支持热拔和移除MMC 卡特性•支持的MMC 规格为v4.2•支持的MMC 卡容量可达 32GB •支持热拔和移除MS/MSPRO 特性•支持的MS 规格的v1.43•支持的MSPRO 规格为v1.03•支持MS PRO-HG Duo 的规格为 v1.01•支持 1/4/8 位的总线模式•最大支持卡容量 32GB LED 驱动 IO 双电压调节器AX222 SD/MMC/MS读卡器控制器初稿 0.0.2AX222 SD/MMC/MS读卡器控制器产品说明书 1 结构概况1.1 系统架构图1-1： AX222 硬件架构AX222 SD/MMC/MS 读卡器控制器 Rev 0.0.2产品说明书2 引脚定义2.1 引脚分配Table 2-1: 焊盘坐标引脚编号名称X轴 (um)Y轴 (um)1UVDD33T39.838.72UVDD33P123.838.73DP208.438.74DM292.938.75UVSS33T376.2 38.76UVSS33P460.538.77UVSS18559.938.78UVDD18645.738.79TCLK824.938.7初稿 0.0.2AX222 SD/MMC/MS读卡器控制器产品说明书10P1.2/LED973.238.711VSS1093.138.712VDD50/NC1170.538.713VDD501238.438.714VREG331328.138.715VREG181423.338.716SDV331529.038.717P1.3/MSIN1474.2942.718P1.4/SDIN1385.5942.719P1.0/CLK1295.3942.720P1.1/CMD/BS1203.0942.721P1.6/WP1114.8942.722P0.7/NC1034.8942.723P0.6/NC949.4942.724P0.5/NC863.3942.725P0.4/NC777.9942.726P1.7/NC693.5942.727VSSIO608.0942.728P0.3/D3523.2942.729VDDIO436.8942.730P0.2/D2352.2942.731P0.1/D1265.5942.732P0.0/D0176.6942.733P1.5/Test86.3942.72.2 焊盘说明AX222 SD/MMC/MS 读卡器控制器 Rev 0.0.2产品说明书DM4IO USB D-UVSS33T5P PHY analog ground (Double-bond with UVSS33P)UVSS33P6P PHY analog ground (Double-bond with UVSS33T)UVSS187P 1.8V Digital power groundUVDD188P 1.8V Digital power inputTCLK9I Test mode external clockP1.2/LED10IO Port 1 pin 2 – LED0 indication or serial portVSS11P Regulator groundVDD50/NC12P NCVDD5013P Regulator 5V power inputVREG3314P Regulator 3.3V power output (for external capacitor connection)Note: VREG33 is short-circuit with VDDIOVREG1815P Regulator 1.8V power output (for external capacitor connection)SDV3316P SD/MMC/MS card output 3.3V powerP1.3/MSIN17IO Port 1 pin 3 – MS card insertion indication signal P1.4/SDIN18IO Port 1 pin 4 – MDC card insertion indication signal P1.0/CLK19IO Port 1 pin 0 – MDC/MS clockP1.1/CMD/BS20IO Port 1 pin 1 – MDC command, MS BSP1.6/WP21IO Port 1 pin 6 – MDC write protectP0.7/NC22IO Port 0 pin 7 – NCP0.6/NC23IO Port 0 pin 6 – NCP0.5/NC24IO Port 0 pin 5 – NCP0.4/NC25IO Port 0 pin 4 – NCP1.7/NC26IO Port 1 pin 7 – NCVSSIO27P Digital groundP0.3/D328IO Port 0 pin 3 – MDC/MS data 3VDDIO29P Digital I/O 3.3V power inputP0.2/D230IO Port 0 pin 2 – MDC/MS data 2P0.1/D131IO Port 0 pin 1 – MDC/MS data 1P0.0/D032IO Port 0 pin 0 – MDC/MS data 0P1.5/Test33IO Port 1 pin 5 – Test Pin初稿 0.0.2AX222 SD/MMC/MS读卡器控制器产品说明书 3 裸片原理图3.1 SD/MMC/MS 4位模式位模式的有效焊盘图3-1： SD/MMC/MS 4AX222 SD/MMC/MS 读卡器控制器 Rev 0.0.2产品说明书图3-3：SD/MMC/MS 4位模式的原理图注意：1.根据用户需要选择R1，C1，C3和C4。

W2160-USB用户手册

W2160-USB用户手册


声明
此产品为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下， 可能需要用户对其干扰采取切实可行的措施。
2
W2160-U 用户手册
一 读卡器的功能和性能介绍
W2160 非接触式通用读卡器支持 ISO14443 TypeA/TypeB 的非接触 CPU 卡和 Mifare one 卡，内置 2 个符合 ISO7816 的小 SAM 卡槽，支持 USB 通讯接口，功能齐全，外观漂亮， 性能稳定，质量可靠，适用于各种非接触式 IC 卡的应用系统。

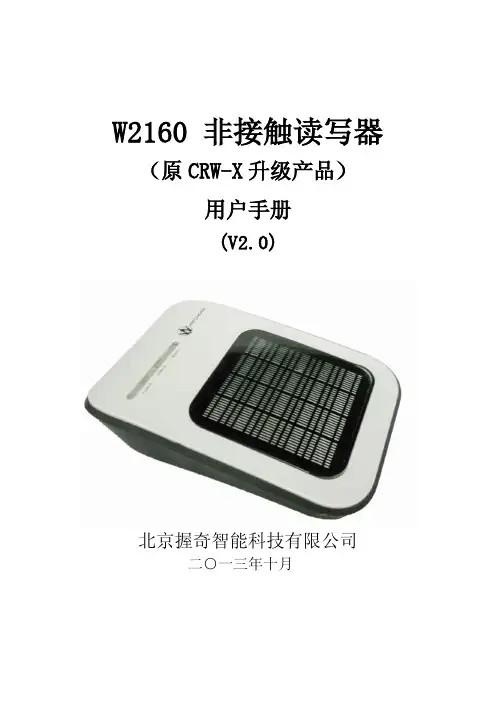

W2160 非接触读写器
