滚动轴承代号表示方法（GB/T272—93）
1、滚动轴承代号构成代号
构成轴承代号
前置代号基本代号后置代号
表示
方法字母数字或字
母数字数字字母或字母和数字
表示
意义成套轴承
分部件轴承
类型尺寸系列
——
直径和宽
度系列轴承
内径轴承在结构形状、尺寸、
公差、技术要求等方面
有所改变
注：旧国标为GB272—88
适用轴承内径（mm）代号构成轴承（旧）代号前置代号基本代号*补充代号
表示方法数字字母数字（从右边数起）字母或字母和数字七六五四三二一
≥10表示
意义轴承游隙轴承公差等级宽度系列轴承结构特点轴承类型直径系列轴承内径轴承零件材料、结构及技术条件等有所改变＜10标以数字“0”直径系列轴承内径
注：*基本代号中：第一、二位数字，对于装在紧定套上的轴承，则表示紧定衬套内径；
第七位数字，对于推力轴承，则表示高度系列；数字（不包括0）左边的“0”不写出。
例：代号为0000205，应写成205.

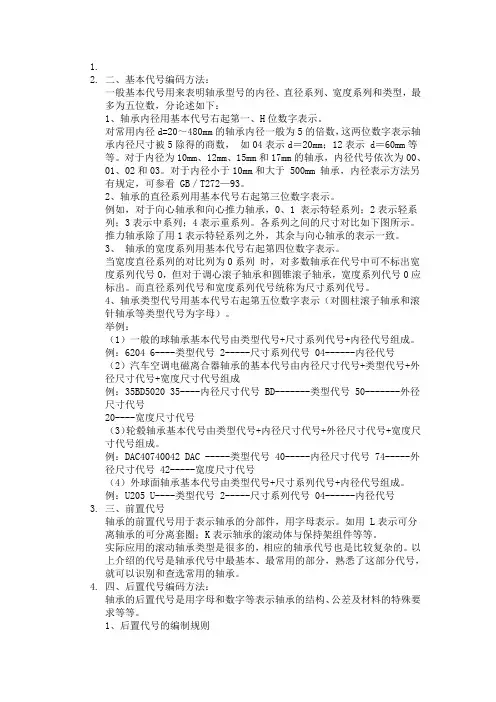

2、轴承基本代号表示方法

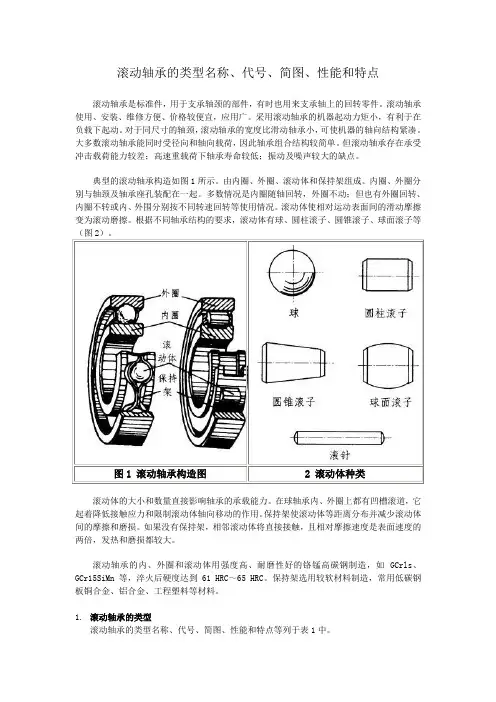

（a）轴承类型代号表示方法及新旧代号对照代号
轴承类型代号
轴承类型新旧新旧
06双列角接触球轴承60深沟球轴承
11调心球轴承76角接触球轴承
23调心滚子轴承89推力圆柱滚子轴承
29推力调心滚子轴承
N2圆柱滚子轴承双列或多列用
字母NN表示37圆锥滚子轴承
40双列深沟球轴承U0外球面球轴承
58推力球轴承QJ6四点接触球轴承
(b)向心轴承尺寸系列代号表示方法及新旧代号对照直径系列宽度系列直径系列宽度系列
新代号旧代号新代号旧代号新代号旧代号新代号旧代号
名称代号名称代号名称代号名称代号
7超特轻713正常特宽131特轻723，45，6宽特宽特宽23，45，6
8超轻80123，4，5，6窄正常宽特宽7123，4，5，62轻22252--80123，45，6特窄窄正常宽特宽--80123，4--9超轻90123，4，5，6窄正常宽特宽7123，4，5，6
3中3336380123特窄窄正常宽特宽801030特轻10123，4，5，6窄正常宽特宽7023，4，5，6
1特轻701窄正常714重402窄宽02
注：尺寸系列代号由宽度（在推力轴承中为高度）系列代号和直径系列代号组合而成，
例：19和02，其中1和0分别为宽度系列代号，9和2分别为直径系列代号。
3、推力轴承尺寸系列代号表示方法及新旧代号对照直径系列高度系列直径系列高度系列
新代
号旧代号新
代
号新代
号新代
号名称代号名称代号名称代号名称代号
0超轻97
9
1特低低
正常7
9
13中37
9
1
2特低
低
正常
正常7
9
0
0*
1特轻17
9
1特低
低
正常7
9
1
4重47
9
1
2特低
低
正常
正常7
9
0
0*
2轻27
9
1
2特低
低
正常
正常7
9
0
0*5特重599
注：带*符号的为双向推力轴承高度系列
4、轴承内径代号表示方法
轴承公称内径
（mm）内径代号表示方法及举例
0.6～10
（非整数）用公称内径mm数值直接表示，尺寸系列代号与内径代号之间用“/”
分开；例：深沟球轴承618/2.5
1～9
（整数）用公称内径mm数值直接表示，对7，8，9直径系列的深沟球轴承及
角接触球轴承，尺寸系列代号与内径代号之间须用“/”分开；
例：625，618/510，12，15，17分别用00，01，02，03表示
20～480
（22，28，32除外）用5除公称内径mm数值的商数表示
≥500，以及
22，28，32用公称内径mm数值直接表示，尺寸系列代号与内径代号之间用“/”
分开，例：深沟球轴承62/22，调心滚子轴承230/500
5、轴承前置代号表示方法代
号表示意义举例
F
L
R
WS
GS
KOW
KIW
LR
K凸缘外圈的向心球轴承（仅适用d≤10mm）
可分离轴承的可分离内圈或外圈
不带可分离内圈或外圈的轴承（滚针轴承仅适用NA型）
推力圆柱滚子轴承轴圈
推力圆柱滚子轴承座圈
无轴圈推力轴承
无座圈推力轴承
带可分离的内圈或外圈与滚动体组件轴承
滚子和保持组件F618/4
LNU207
RNU207
WS81107
GS81107
KOW51108
KIW51108
K81107
6、轴承后置代号表示方法
(a)后置代号分组分组代
号后置代号
12345678
表示意
义内部结
构密封与防尘
套圈变型保持架及其
材料轴承材
料公差等
级游
隙配
置其
他
（b）代号组表示方法
后置代号编制规则：
㈠后置代号置于基本代号的右边并与基本代号空半个汉字距离（代号中有“-”“/”
除外）当改变项目多，具有多组后置代号，应从左至右的顺序排列；
㈡改变为4组（含4组）以后的内容，则在其代号前用“/”与前面代号隔开；
例：6205-2E/P6,22308/P63
㈢改变内容为4组后的两组，在前组与后组代号中的数字或文字表示含义可能混淆时，
两组代号间空半个汉字距；例：6208/P63V1①内部结构代号
代号含义示例
A、B
C、D⑴表示内部结构改变
⑵表示标准设计，其含义随不同类
型、结构而异
无中挡圈实体保持架
滚子引导方式有改进B.⑴角接触球轴承公称接触角α=40°7210B
⑵圆锥滚子轴承接触角加大32310B
C.⑴角接触球轴承公称接触角α=15°7005C
⑵调心滚子轴承C型23122C
CA型23024CA/W33
CC型22205CC
E负载加强内部设计改变，加强型结构NU207E
AC
D
ZW角接触轴承公称接触角α=25°
部分式轴承
滚针保持架组件双列7210AC
K50*55*20D
K20*25*40ZW②密封、防尘与外部形状变化代号及含义代号含义示例
K圆锥孔轴承，锥度1：12（外球面球轴承除外）22320K
K30圆锥孔轴承，锥度1：3024122K30
R轴承外圈有止动挡圈（凸缘外圈）
（不适用于内径小于10mm的深沟球轴承）30307R
N
NR
-RS
-2RS
-RZ
-2RZ
-Z
-2Z
-FS
-2FS
-RSZ
-RZZ
-ZN
-ZNR
-ZNB
-2ZN
U轴承外圈有止动槽
轴承外圈有止动槽，并带止动环
轴承一面带有骨架式橡胶密封圈（接触式）
轴承两面带有骨架式橡胶密封圈（接触式）
轴承一面带有骨架式橡胶密封圈（非接触式）
轴承两面带有骨架式橡胶密封圈（非接触式）
轴承一面带防尘盖
轴承两面带防尘盖
轴承一面带毡圈密封
轴承两面带毡圈密封
轴承一面带有骨架式橡胶密封圈（接触式），一面带防尘盖
轴承一面带有骨架式橡胶密封圈（非接触式），一面带防尘盖
轴承一面带防尘盖，另一面外圈有止动槽
轴承一面带防尘盖，另一面外圈有止动槽，并带止动环
轴承一面带防尘盖，同一面外圈有止动槽
轴承两面带防尘盖，外圈有止动槽
推力球轴承带球面垫圈6210N
6210NR
6210-RS
6210-2RS
6210-RZ
6210-2RZ
6210-Z
6210-2Z
6203-FS
6203-2FS
6210-RSZ
6210-RZZ
6210-ZN
6210-ZNR
6210-ZNB
6210-2ZN
53210-U
③保持架的代号
a、保持架材料
F-钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料
F1-钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金
Q-青铜实体保持架，用附加数字表示不同的材料
Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜
M-黄铜实体保持架
L-轻合金实体保持架。用附加数字表示不同的材料
L-LY11CZL-LY12CZ
T-酚醛层压布管实体保持架
TH-玻纤增强酚醛树脂保持架（匡型）
TN1-尼龙；TN2-聚枫；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛
J-钢板冲压保持架，材料有变化时附加数字区别；
Y-铜板冲压保持架，材料有变化时附加数字区别；
SZ-由弹簧丝或弹簧制造
b、保持架结构型式及表面处理
H-自锁兜孔保持架；W-焊接保持架；R-铆接（用于大型）
E-磷化处理保持架；D-碳氮共渗保持架；D1-渗碳保持架；D2-渗氮保持架
C-有镀层的保持架（C1-镀银）；A-外圈引导；B-内圈引导
P-由内、外圈引导的拉孔或冲孔的窗型保持架
S-引导面有润滑槽
注：本条代号只能与“a”结合使用。如：JA-钢板冲压保持架，外圈引导
c、V-满装滚动体（无保持架）
凡轴承的保持架采用下表规定的结构和材料时，不编制保持架材料的后置代号序号轴承类型保持架的结构和材料
1深沟球轴承1、D≤400mm时，采用钢板或黄铜板冲压保持架
2、D＞400mm时，采用黄铜实体保持架
2调心球轴承1、D≤200mm时，采用钢板冲压保持架
2、D＞200mm时，采用黄铜实体保持架
3圆柱滚子轴承1、D≤400mm时，采用钢板（带）冲压保持架
2、双列圆柱时，采用黄铜实体保持架
4调心滚子轴承1、对称调心滚子（带活动中挡圈）采用钢板冲压保持架
2、其它调心滚子轴承，采用黄铜实体保持架
5滚针轴承
长圆柱滚子轴承采用钢板或硬铝冲压保持架
采用钢板（带）冲压保持架
6角接触球轴承1、分离型采用酚醛层布实体保持架
2、双半内圈或双半外圈（三点、四点接触）球轴承采用铜制保持架
3、角接触及其变形：
当D≤250mm，α=15°、25°时，采用酚醛层布实体保持架
α=40°时，采用钢板冲压保持架
当D＞250mm，采用黄铜或硬铝实体保持架
5、4、2级公差轴承采用酚醛层布实体保持架
锁扣在内圈的角接触球轴承及其变形采用酚醛层布实体保持架
4、双列角接触球轴承采用钢板冲压保持架
7圆锥滚子轴承3、D≤650mm时，采用钢板冲压保持架
