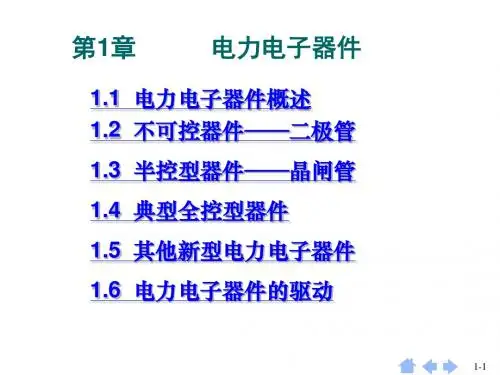

第1章 新型电力电子器件..

电真空器件 (汞弧整流器、闸流管)
半导体器件 (采用的主要材料硅）仍然
1-4
1.1.1 电力电子器件的概念和特征
3）同处理信息的电子器件相比的一般特征：
能处理电功率的能力，一般远大于处理信息的电子 器件。 电力电子器件一般都工作在开关状态。 电力电子器件往往需要由信息电子电路来控制。 电力电子器件自身的功率损耗远大于信息电子器件， 一般都要安装散热器。
1) 普通二极管（General Purpose Diode）
又称整流二极管（Rectifier Diode） 多用于开关频率不高（1kHz以下）的整流电路 其反向恢复时间较长 正向电流定额和反向电压定额可以达到很高 DATASHEET
1-22
1.2.4 电力二极管的主要类型
2) 快恢复二极管 （Fast Recovery Diode——FRD）
只有门极触发是最精确、迅速而可靠的控制手段。
1-31
1.3.2 晶闸管的基本特性
晶闸管正常工作时的特性总结如下：
和以电力电子器件为核心的主电路组成。
控
制
控制电路
电
检测 电路
保护 电路
V1 LR
在主电路 和控制电 路中附加 一些电路， 以保证电 力电子器 件和整个 系统正常 可靠运行
驱动
路
电路
V2 主电路
电气隔离
图1-1 电力电子器件在实际应用中的系统组成
1-7
1.1.3 电力电子器件的分类
按照器件能够被控制的程度，分为以下三类：
PN结的电容效应：
PN结的电荷量随外加电压而变化，呈现电容效 应，称为结电容CJ，又称为微分电容。 结电容按其产生机制和作用的差别分为势垒电 容CB和扩散电容CD。 电容影响PN结的工作频率，尤其是高速的开关 状态。

采用硒堆保护的优点是它能吸收较大的浪涌能量；但存在体积大， 反向特点不陡，长期放置不用会发生“储存老化”，即正向电阻增大， 反向电阻降低而失效的缺点，所以使用前必须先加50%的额定电压 10min，再加额定电压2h，才能恢复性能.
Date:
2021-6-26
Page: 25
§1.3 晶闸管的保护、扩容和简单测试
§1.3 晶闸管的保护、扩容和简单测试
2） 非线性电阻保护
硒堆由成组串联的硒整流片构成，如图所示为硒堆保护几种接 法。(a)图为单相时的接法。单相时用两组对接后再与电源并联； (b)、(c)为三相的接法，三相时用三组对接成Y形或用六组结成D形。
硒堆保护几种接法 a）单相连接 b）三相Y型连接 c）三相△连接
（1）电阻均流 如图b)所示，在并联的各晶闸管中串入一小电阻R是最简便的均流方
法。均流电阻R由下式决定： R (0.5 ~ 2)UT () I Ta
串入均流电阻R后，电流分配不均匀度可大大地改善，但因电阻上有损耗， 并且对动态均流不起作用，只适用于小功率场合。对于大电流器件的并联，均 流可领先各并联支路的快熔电阻、电抗器电阻和连接导线电阻的总和来达到。
Date:
2021-6-26
Page: 31
§1.3 晶闸管的保护、扩容和简单测试
（1）静态均压（正反向阻断状态下的均压）
Date:
2021-6-26
Page: 32
§1.3 晶闸管的保护、扩容和简单测试
（2）动态均压（开通过程与关断过程的均压）
Date:
2021-6-26
Page: 33
§1.3 晶闸管的保护、扩容和简单测试
IF
UROM URSM
+
_

1.1.2 应用电力电子器件的系统组成
1.1.3 电力电子器件的分类 1.1.4 本章内容和学习要点
华东理工大学
1-3
1.1.1 电力电子器件的概念和特征
电力电子器件
1）概念:
电力电子器件（Power Electronic Device）
——可直接用于主电路中，实现电能的变换或控制的电 子器件。
主电路（Main Power Circuit）
和控制电 路中附加 一些电路， 以保证电 力电子器 件和整个 系统正常 可靠运行
V1 L R
V2
主电路
电气隔离 图1-1 电力电子器件在实际应用中的系统组成
华东理工大学
1-7
注重对器件的保护：通常采用吸收（缓冲） 保护电路（ Snubber ）来限制器件的 du/dt 和di/dt，减小由于大电流跃变在引线（寄 生）电感上形成的反电势尖峰，以防器件 过压击穿。 需要驱动与隔离：强、弱电系统之间电气 隔离，不共地，消除相互影响，减小干扰， 提高可靠性。
通态损耗是器件功率损耗的主要成因。 器件开关频率较高时，开关损耗可能成为器件功率损 耗的主要因素。
华东理工大学
1-6
1.1.2 应用电力电子器件系统组成
电力电子系统：由控制电路、驱动电路、保护电路 和以电力电子器件为核心的主电路组成。 在主电路
控 制 控制电路 电 路 检测 电路 保护 电路 驱动 电路
额定电流 —— 在指定的管壳温度和散热条件下， 其允许流过的最大工频正弦半波电流的平均值。 IF(AV)是按照电流的发热效应来定义的，使用时应 按有效值相等的原则来选取电流定额，并应留 有一定的裕量。 在工频正弦半波的情况下：
平均值 IF(AV) 有效值 1.57 IF(AV)

PN结的状态
状态 参数
电流 正向导通 正向大 反向截止 几乎为零 反向击穿 反向大
电压
阻态
维持1V
低阻态
反向大
高阻态
反向大
——

二极管的基本原理就在于PN结的单向
导电性这一主要特征。
1-15
1.2.2
1) 静态特性
电力二极管的基本特性
I IF
O UTO
UF
U
电力二极管的伏安特性
1-16
1.2.2
通态（峰值）电压UT
——晶闸管通以某一规定倍数的额 定通态平均电流时的瞬态峰值电压。
1-27
2）电流定额
1.3.3
晶闸管的主要参数
通态平均电流 IT(AV） ——在环境温度为40C和规定的冷却状态下，稳定结温不超过额定
结温时所允许流过的最大工频正弦半波电流的平均值。标称其额定电 流的参数。使用时应按有效值相等的原则来选取晶闸管。
1-10
1.1.3
电力电子器件的分类
按照驱动电路信号的性质，分为两类： 电流驱动型
——通过从控制端注入或者抽出电流来实现导通或者 关断的控制。
电压驱动型
——仅通过在控制端和公共端之间施加一定的电压信 号就可实现导通或者关断的控制。
1-11
1.2
不可控器件—电力二极管
1.2.1 PN结与电力二极管的工作原理 1.2.2 电力二极管的基本特性 1.2.3 电力二极管的主要参数
(2)器件所在电路的运行条件（电路结构、负载性质、
控制信号、开关频率、环境温度和冷却条件等）。
前一个因素属于器件的设计制作，后一个因素则与器件
的选择和使用有关。
1-6
1.1.1 电力电子器件的概念和特征
