1200V/1200A— 20kHz
4.5kV/1.2kA— 2kHz
炼钢厂、轧钢机、直流输电、 电解用整流器
工业逆变器、电力机车用逆变 器、无功补偿器
开 关 电 源 、 小 功 率 UPS 、 小 功 率逆变器
各种整流/逆变器（UPS、变频 器、家电）、电力机车用逆变 器、中压变频器
第一章、电力电子器件
1、电力二极管的伏安特性
特性曲线:
当电力二极管承受的
正向电压大到一定值（门 槛电压UTO），正向电流才 开始明显增加，处于稳定 导通状态。与正向电流IF对 应的电力二极管两端的电 压UF即为其正向电压降。
当电力二极管承受反向
电压时，只有少子引起的
微小而数值恒定的反向漏 电流。
图2.2.2 电力二极管的 伏安特性曲线
1.2.2 电力二极管的特性与参数
电力二极管的主要类型：
（1）普通二极管：普通二极管又称整流管（Rectifier Diode），多用于开关频率在１KHZ以下的整流电路中， 其反向恢复时间在５us以上，额定电流达数千安，额定 电压达数千伏以上。
（2）快恢复二极管：反向恢复时间在５us以下的称为快恢复 二极管（Fast Recovery Diode简称FDR）。快恢复二极 管从性能上可分为快速恢复和超快速恢复二极管。前者 反向恢复时间为数百纳秒以上，后者则在100ns以下，其 容量可达1200V/200A的水平, 多用于高频整流和逆变电 路中。
动的，另一方面又吸引对方区内的少子（对本区而言则为多子） 向本区运动，即漂移运动。
空间电荷:交界处电子和空穴的浓度差别，造成了各区的多子向另 一区的扩散运动，到对方区内成为少子，在界面两侧分别留下了
带正、负电荷但不能任意移动的杂质离子。这些不能移动的正、 负电荷称为空间电荷。

电力电子技术第二章电力电子器件课件

电力电子技术第二章电力电子器件课件

2.2.3 晶闸管基本特性
1. 晶闸管静态伏安特性
图2.4 晶闸管的伏安特性
2.2.3 晶闸管基本特性
1) 正向伏安特性 晶闸管在门极开路(IG=0)的情况下，在阳极与阴极间施加 一定的正向阳极电压，器件也仍处于正向阻断状态，只有 很小的正向漏电流流过。 外加的阳极正向电压在其转折电压以下时，只要在门极注 入适当的电流(一般为毫安级)，器件也会立即进入正向导 通状态 。
图2.5 晶闸管门极伏安特性
2.2.3 晶闸管基本特性
2. 晶闸管动态特性 1) 晶闸管开通过程
第一阶段：延迟阶段。所需时间为延迟时间td。从门极 电流iG阶跃时刻开始，到阳极电流iA上升到稳态电流的 10％所需的时间。在这一期间，晶闸管的正向压降略有 减小。 第二阶段：上升阶段。此阶段所需时间为上升时间tr。 阳极电流从稳态值的10％上升到90％所需的时间。在该 阶段，伴随着阳极电流迅速增加，器件两端的压降uAK 也迅速下降。 第三阶段：扩散阶段。所需时间为扩散时间tex。它是阳 极电流上升到90%之后载流子在整个芯片面积上分布的 过程，最终使iA上升到100%稳态值，器件压降达到稳 定值。
2.2.3 晶闸管基本特性
4) 断态电压临界上升率du/dt 因此过高的du/dt，会产生对J2结过大的充 电电流，可能造成晶闸管的误导通。
图2.8 位移电流产生示意图
2.2.3 晶闸管基本特性
5) 晶闸管的动态损耗 晶闸管在低频运行时，由于主要工作于稳定阻断 或导通状态，其开、关过程时间相对较短，该阶 段产生的损耗可以忽略。该阶段的损耗主要是由 通态压降与阳极电流，以及阻断电压和断态漏电 流产生的静态损耗。这种损耗是晶闸管低频运行 时结温升高的主要因素。 然而，晶闸管在高频运行时，晶闸管开关过程时 间占了很大成分，开关过程中晶闸管的压降和电 流值都较大，产生的损耗更是不容忽略的，这部 分损耗称作动态损耗。

第二章 电力电子器件

第二章 电力电子器件

第1章
二、 PN结与电力二极管工作原理(续)
PN结的正向导通状态：
电导调制效应使得PN结在正向电流较大 时压降仍然很低，维持在1V左右，所以正 向偏置的PN结表现为低阻态。
PN结的反向截止状态：
PN结有单向导电性。 二极管的基本原理就在于PN结的单 向导电性这一主要特征。
PN结的反向击穿：
第1章
附表1.1.1:主要电力半导体器件 的特性及其应用领域
开关 功能 不可 控
器件种类 电力 二极管 晶闸管 可关断 晶闸管 MOSFET IGBT
器件特性概略 5kV/3kA—400Hz 6kV/6kA—400Hz 8kV/3.5kA—光 控SCR 6kV/6kA— 500Hz
600V/70A— 100kHz
第1章
3、电力二极管的主要参数（续）
（2）反向重复峰值电压ＵRRM：
指器件能重复施加的反向最高峰值电压（额定电压） 此电压通常为击穿电压UＢ的2/3。
（ 3 ）
正向压降ＵF：
指规定条件下，流过稳定的额定电流时，器件两端 的正向平均电压(又称管压降)。
（4） 反向漏电流ＩRR：
指器件对应于反向重复峰值电压时的反向电流。
第1章
1.2 电力二极管
• 1.2.1 电力二极管及其工作原理 • 1.2.2 电力二极管的特性与参数
第1章
1.2.2
电力二极管的特性与参数
• 1、电力二极管的伏安特性 • 2、电力二极管的开关特性 • 3、电力二极管的主要参数
第1章
1、电力二极管的伏安特性
特性曲线:
当电力二极管承受的 正向电压大到一定值（门 槛电压UTO），正向电流才 开始明显增加，处于稳定 导通状态。与正向电流IF对 应的电力二极管两端的电 压UF即为其正向电压降。 当电力二极管承受反向 电压时，只有少子引起的 微小而数值恒定的反向漏 电流。

第二章 电力电子器件PPT课件

第二章 电力电子器件PPT课件
或者关断的控制，这类电力电子器件被称为电压控制型电力电子器件或者电 压驱动型电力电子器件。
第4页/共82页
2.1 电力电子器件概述
电力电子器件的使用特点 从使用角度出发，主要可从以下五个方面考察电力电子器件的性能特点。 (1)导通压降。电力电子器件工作在饱和导通状态时仍产生一定的管耗，管耗 与器件导通压降成正比。 (2)运行频率。受到开关损耗和系统控制分辨率的限制，器件的开关时间越短， 器件可运行的频率越高。 (3)器件容量。器件容量包括输出功率、电压及电流等级、功率损耗等参数。 (4)耐冲击能力。这主要是指器件短时间内承受过电流的能力。半控型器件的 耐冲击能力远高于全控型器件。 (5)可靠性。这主要是指器件防止误导通的能力。

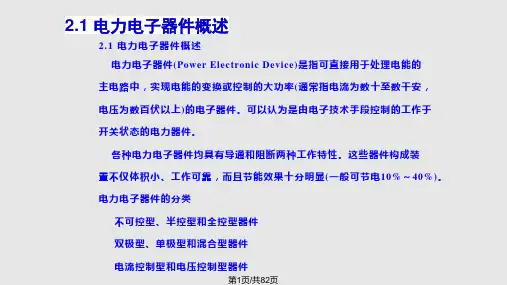

不可控型、半控型和全控型器件 双极型、单极型和混合型器件 电流控制型和电压控制型器件
第1页/共82页
2.1 电力电子器件概述
1. 不可控型、半控型和全控型器件
1) 不可控型器件：电力二极管
不可控型器件是指不能用控制信号来控制其通断的电力电子器件。这种
器件只有两个端子，导通和关断完全是由其在主电路中承受的电压和电流决
第5页/共82页
2.1 电力电子器件概述
电力电子器件的现状和发展趋势 目前电力电子器件的种类和发展历史如图2.2所示。电力电子器件的主要
性能指标为电压、电流和工作频率三个参数，通过对这三项参数的比较即可 明白每种器件的应用范围。
图2.2 电力电子器件的种类和发展历史
第6页/共82页
2.1 电力电子器件概述
时在门极施加正向电压。正向阳极电压和正向门极电压两者缺一不可。 (4) 晶闸管一旦导通，门极就失去控制作用。晶闸管门极只能控制其导通，
而不能使已导通的晶闸管关断。 (5) 要使晶闸管关断，必须去掉阳极正向电压，或者给阳极加反压，或者

电力电子技术第2章 电力电子器件概述 共93页

电力电子技术第2章 电力电子器件概述 共93页
1956年美国贝尔实验室发明了晶闸管。 1957年美国通用电气公司开发出第一只晶闸管产品。 1958年商业化。 开辟了电力电子技术迅速发展和广泛应用的崭新时代。 20世纪80年代以来，开始被全控型器件取代。 能承受的电压和电流容量最高，工作可靠，在大容量 的场合具有重要地位。
26
2.3.1 晶闸管的结构与工作原理
特征。
PN结的反向击穿（两种形式)
雪崩击穿
齐纳击穿
均可能导致热击穿
14
2.2.1 PN结与电力二极管的工作原理
PN结的电容效应：
PN结的电荷量随外加电压而变化，呈现电容效 应，称为结电容CJ，又称为微分电容。 结电容按其产生机制和作用的差别分为势垒电 容CB和扩散电容CD。 电容影响PN结的工作频率，尤其是高速的开关 状态。
td
tf
得反向阻断能力，进入截止状态。
tF t0
t1 t2
UR
t
diR
关断之前有较大的反向电流出现，
dt
并伴随有明显的反向电压过冲。
IRP URP
图1-5(b)关断过程
开通过程：
u i
正向压降先出现一个过冲UFP，经 UFP
iF
过一段时间才趋于接近稳态压降的
某个值（如 2V）。
2V
uF
正向恢复时间tfr。 电流上升率越大，UFP越高 。
第2章
电力电子器件
2.1 电力电子器件概述 2.2 不可控器件——电力二极管
2.3 半控型器件——晶闸管
2.4 典型全控型器件
2.5 其他新型电力电子器件
本章小结
1
第2章 电力电子器件·引言
电子技术的基础
——— 电子器件：晶体管和集成电路

(精选)电力电子技术第五版课件-第2章电力电子器

(精选)电力电子技术第五版课件-第2章电力电子器
15
2.2.1 PN结与电力二极管的工作原理
■PN结的电容效应 ◆又称PN为结微中分的电电容荷量随外加电压变化，称为结电容CJ， ◆按其产生机制和作用的差别分为势垒电容CB和扩散 电容CD ☞势垒电容只在外加电压变化时才起作用，外加电压 频率越高，势垒电容作用越明显。在正向偏置时，当正 向电压较低时，势垒电容为主。 ☞扩散电容仅在正向偏置时起作用。正向电压较高时， 扩散电容为结电容主要成分。 ◆结电容影响PN结的工作频率，特别是在高速开关的 状态下，可能使其单向导电性变差，甚至不能工作。
整流二极管及模块
13
2.2.1 PN结与电力二极管的工作原理
■电力二极管是以半
导体PN结为基础的, 实际上是由一个面积 较大的PN结和两端引 线以及封装组成的。 从外形上看，可以有
A
K A
a)
K
A
K
PN
I J
b)
AKຫໍສະໝຸດ c)螺栓型、平板型等多 种封装。
图2-2 电力二极管的外形、结构和电气图形符号 a) 外形 b) 基本结构 c) 电气图形符号
8
2.1.3 电力电子器件的分类
■按照驱动信号的性质 ◆电流驱动型 ☞通过从控制端注入或者抽出电流来实现导通或者关断的控制。 ◆电压驱动型 ☞仅通过在控制端和公共端之间施加一定的电压信号就可实现导通 或者关断的控制。
■按照驱动信号的波形（电力二极管除外 ） ◆脉冲触发型 ☞通过在控制端施加一个电压或电流的脉冲信号来实现器件的开通 或者关断的控制。 ◆电平控制型 ☞必须通过持续在控制端和公共端之间施加一定电平的电压或电流 信号来使器件开通并维持在导通状态或者关断并维持在阻断状态。
12
2.2 不可控器件——电力二极管·引言

电力电子技术之电力电子器件概述PPT模版(92页)

电力电子技术之电力电子器件概述PPT模版(92页)
之间施加一定电平的电压或电流信号来使器件开通并 维持在导通状态或者关断并维持在阻断状态。
按照载流子参与导电的情况分类： ◆单极型器件 由一种载流子参与导电。 ◆双极型器件 由电子和空穴两种载流子参与导电。 ◆复合型器件 由单极型器件和双极型器件集成混合而成，
也称混合型器件。
5. 不可控器件 —— 电力二极管
1.电力电子器件的概念
电力电子器件（Power Electronic Device） 是指可直接用于处理电能的主电路中，实现电能 的变换或控制的电子器件。
主电路：在电气设备或电力系统中，直接承 担电能的变换或控制任务的电路。
广义上电力电子器件可分为真空器件和半导 体器件两类，目前往往专指电力半导体器件。
动态特性
◆因为结电容的存在，电压—电流特性 是随时间变化的，这就是电力二极管的动态 特性，并且往往专指反映通态和断态之间转 换过程的开关特性。
◆由正向偏置转换为反向偏置
电力二极管并不能立即关断，而是须经 过一段短暂的时间才能重新获得反向阻断能 力，进入截止状态。
在关断之前有较大的反向电流出现，并 伴随有明显的反向电压过冲。
导调制效应起作用所需的大量
实际应用中，小容量二极管
采用两端引出线的引线型， 中等容量电力二极管多为螺 栓型，大容量则采用平板型。 A
A K
K
A PN K
I
J
b)
A
K
a)
c)
电力二极管的外形、结构和电气图形符号
a) 外形 b) 基本结构 c) 电气图形符号
（1）二极管的基本原理——PN结的单向导电性
◆当PN结外加正向电压（正向偏置）时，在外电路 上则形成自P区流入而从N区流出的电流，称为正向电流

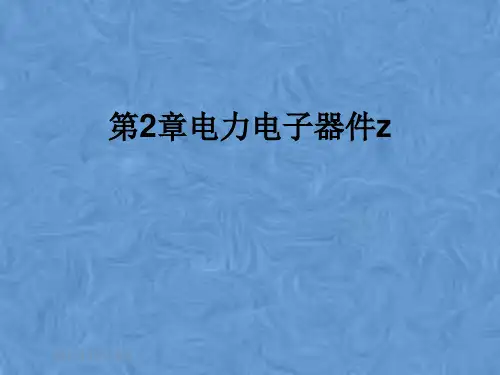

第2章电力电子器件z

第2章电力电子器件z

电压过冲原因
1)电导调制效应起作用所需大量
少子需要一定时间储存，达到稳
态导通前管压降较大。
2)正向电流的上升因器件自身的
电感而产生较大压降。电流上升
率越大, UFP越高。
第1章第31页
2.2.3 电力二极管的主要参数
1) 正向平均电流IF(AV) （额定电流）
2）正向压降UF 3）反向重复峰值电压URRM（额定电压） 4）反向恢复时间trr
第1章第35页
2.2.4 电力二极管的主要类型
按照正向压降、反向耐压、反向漏电流等性能， 特别是反向恢复特性的不同介绍。
1) 普通二极管（General Purpose Diode）
– 又称整流二极管（Rectifier Diode） – 多用于开关频率不高（1kHz以下）的整流电
路 – 其反向恢复时间较长（一般在5µs以上） – 正向电流定额和反向电压定额可以达到很高，
第1章第37页
3. 肖特基势垒二极管（Schottky Barrier Diode --
SBD） 以金属和半导体接触形成的势垒为基础的二极管。
肖特基二极管的优点 反向恢复时间很短（10~40ns）。 正向恢复过程中也不会有明显的电压过冲。 正向压降明显低于快恢复二极管（0.55V）。 效率高，其开关损耗和正向导通损耗都比快速 二极管小。
GTO,晶闸管
◆电平控制型 ☞必须通过持续在控制端和公共端之间施加一定
电平的电压或电流信号来使器件开通并维持在导通 状态或者关断并维持在阻断状态。
IGBT和Power MOSFET等电压型器件，GTR
2.1.3 电力电子器件的分类
■按照载流子参与导电的情况 ◆单极型器件 ☞由一种载流子参与导电。
