空压机系统简介

微油螺杆空压机技术讲课微油螺杆空压机系统简介任何螺杆式空压机都可以分解成以下几个系统：主机/电机系统主电机螺杆压缩机的主电机是经过特殊设计和处理的专门用于螺杆机的专用电机。

英格索兰公司喷油螺杆压缩机的主机和电机大多采用法兰连接，故对电机法兰的刚性要求特别高。

英格索兰对与其配套的电机主要有如下要求：起动转矩大（30%负荷）起动电流不能增大电机温升不能太高（95℃温升）绝缘要求高（F级绝缘）输出端端盖刚性要求高(D级法兰)注意：温升越大，电机绝缘的老化速度越快。

每超过允许的极限温度5℃，电机绝缘的寿命将下降一半。

电机轴承润滑油脂：油脂的添加应注意以下要点：油脂牌号：N3间隔周期：2000小时添加量：适当-70%左右注意：不同牌号的油脂不能混合使用冷却/分离系统（润滑油/油、空气分离系统）冷却与润滑系统该系统由以下七个部件组成：1、止逆阀：装在压缩机主机排气口。

2、油分离器3、温控阀4、油过滤器5、冷却风扇6、油冷却器7、断油电磁阀油冷却器压缩机产生的绝大部份热量由润滑油带走，并在油冷却器中通过强制对流的方式传递给环境（风冷机组），或由冷却水带走（水冷机组）。

风冷机组采用板翅式冷却器，由冷却风扇强制冷却。

在日常的使用中应保持冷却器表面的清洁，一旦冷却器表面积污严重，就会影响冷却效果，使主机排气温度过高。

如不及时清洁，机组最终会因排温高而导致故障停机。

水冷机组采用管壳式冷却器，由冷却水将热量带走。

对于冷却水有如下要求：流量压力（2.5-4bar）水质水质要求：PH=7有机杂质≤50mg/L硬度≤10度caco3＜100mg/L水流量要求（进水温度为32℃）单位：T/hM37S100S200M2502.324.9915.4极限环境温度:老机型38度/智能型新机型46度,在极限下温度下,主机排气温度为102度.油分离系统作用：A：储存冷却剂；B：初级分离该系统要求：将压缩空气从润滑油中分离出来。

确保润滑油留在系统中。

空压机系统流程空压机系统是一种通过压缩空气来提供动力的装置，广泛应用于各行各业。

它的流程主要包括空气进气、压缩、冷却、分离、储存与输送等环节。

首先是空气进气环节。

空气进气是空压机系统的起始环节，它通过吸入大气中的空气来进行后续的处理。

通常，空压机系统会设置一个进气过滤器来滤除空气中的杂质和尘埃，以保护系统的正常运行。

进气过滤器通常由滤芯和外壳组成，滤芯材质多种多样，常见的有纤维滤芯和活性炭滤芯等。

进气过滤器的作用是确保进入系统的空气质量达到要求，减少对设备的损坏。

接下来是压缩环节。

在进气环节中，空气经过进气过滤器后，进入空压机进行压缩。

空压机通过机械或电动方式将空气压缩，提高其密度和压力。

常见的压缩方式有活塞压缩机、螺杆压缩机和离心压缩机等。

这些压缩机根据不同的工况和要求，选择合适的压缩方式。

压缩后的空气会产生热量，因此需要进行冷却处理。

冷却环节的作用是降低空气温度，以保证后续处理的顺利进行。

通常，冷却方式有空气冷却和水冷却两种。

空气冷却是通过风扇或风冷器将热空气排出，实现降温。

而水冷却则是通过水冷却器将热空气进行冷却，然后将冷却后的空气送入后续处理环节。

分离是空压机系统中的重要环节。

在压缩过程中，空气中会含有大量的水分和油分，需要进行分离处理。

分离环节通常包括水分分离器和油分分离器。

水分分离器通过冷却和凝结的方式将水分从空气中分离出来，以防止水分对设备和工作过程的影响。

油分分离器则通过滤油和沉降等方式将油分从空气中分离出来，以保证空气的纯净度。

储存与输送是空压机系统中的最后一个环节。

在分离后的空气中，需要将其储存起来，并输送到需要的地方。

储存环节通常使用空气储存罐来进行，空气储存罐可以暂时储存空气，并平衡系统中的压力。

输送环节通常使用管道系统将空气输送到需要的地方，管道系统应根据实际情况进行设计和布置，以保证输送的效率和安全性。

空压机系统的流程包括空气进气、压缩、冷却、分离、储存与输送等环节。

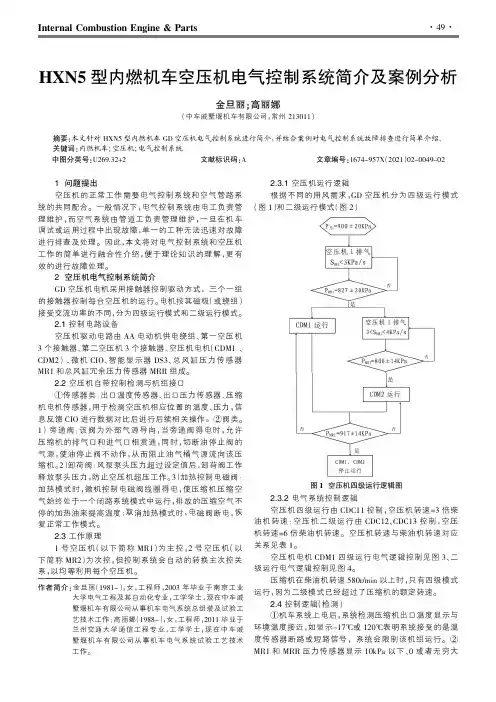

图1空压机四级运行逻辑图电气系统控制逻辑空压机四级运行由CDC11控制，空压机转速=3油机转速；空压机二级运行由CDC12、CDC13控制，倍柴油机转速。

空压机转速与柴油机转速对应1。

空压机电机CDM1四级运行电气逻辑控制见图级运行电气逻辑控制见图4。

压缩机在柴油机转速580r/min以上时，只有四级模式因为二级模式已经超过了压缩机的额定转速。

控制逻辑（检测）机车系统上电后，系统检测压缩机出口温度显示与压机B 状态。

③89LCP2、CDW 接线错误，具体分析如下：1）89LCP2接线错误：根据电气原理图可知89LCP2点，实际接在了M 点后，导致CDC11被导线替代，未接入电路，从四级运行电气逻可看出，该错误操作导致二级运行反联锁保护但是不影响原有电机四级运行状态。

根据二级运行）可以看出，CDC11的常闭触点（K CDC13线圈正端持续带电，不影响四级运行CDW 接线错误：按原设计，CDW 导线属于空（目前不参与空压机实际运行），错接至K ，由于89LCP2接线错误导致该线实际图2空压机二级运行逻辑图电机极数柴油机转速（r/min ）频率（Hz ）空气流量（m 3/min ）空压机转速（rpm ）444444444222335440580720800888925995105033544058033.54458728088.892.599.510533.544580.60.91.31.72.02.32.42.62.81.62.29751293171621332370262927372941310119622576表1图3四级运行电气逻辑图图4二级运行电气逻辑图。

变频空压机的变频系统详解7.1 基本操作7.1.1 按键说明图7.1.1-1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。

——停机键：空压机处于运行状态时，按此键可停止空压机运行；联动控制设置时，如果空压机为1号机并设置为主机，按停机键停止空压机运行，同时停止联动控制功能；设备处于停机状态时，长按停机键，切换到软件版本显示界面。

——加、卸载键/确认键：空压机运行时此键作为加、卸载键，控制空压机加载运行或卸载运行；在数据设置模式时，修改完数据后，按此键确认数据输入；输入密码后，按此键确认密码输入，并验证密码是否正确.——下移键/递减键：查看参数时，按此键下移滚动条；修改数据时，按此键递减当前闪烁位置数据。

——上移键/递增键：查看参数时，按此键上移滚动条；修改数据时，按此键递增当前闪烁位置数据。

——移位键/进入键：修改数据时，按键作为移位键，移动闪烁光标到下一个数据位；在菜单选择时按此键，进入当前菜单的下一级菜单，如果当前菜单没有下一级菜单，则进入当前菜单的设置模式，当前菜单数据出现闪烁光标。

——返回键/复位键：在设置模式时，按此键退出设置模式，在参数查看模式时，按此键返回上一级菜单；故障停机时，长按此键复位故障。

7.1.2 指示灯说明7.1.3 状态显示与操作机组通电后显示如下界面：上电显示画面延时5秒后，显示以下主界面：主画面按下移键进入以下菜单选择界面：一级菜单画面7.1.4 运行参数、菜单按下移键移动黑色滚动条到“运行参数”菜单后，按进入键后切换到下一级菜单：排气温度高时亮、排气温度传感器失灵时亮。

油滤器使用时间到预警时亮。

油分器使用时间到预警时亮。

移动滚动条到对应菜单项，按进入键，查看具体参数，如查看“风机电流”移动滚动条到“风机电流”菜单项，按进入键，切换到风机电流值界面：按返回键，返回上级菜单或主界面。

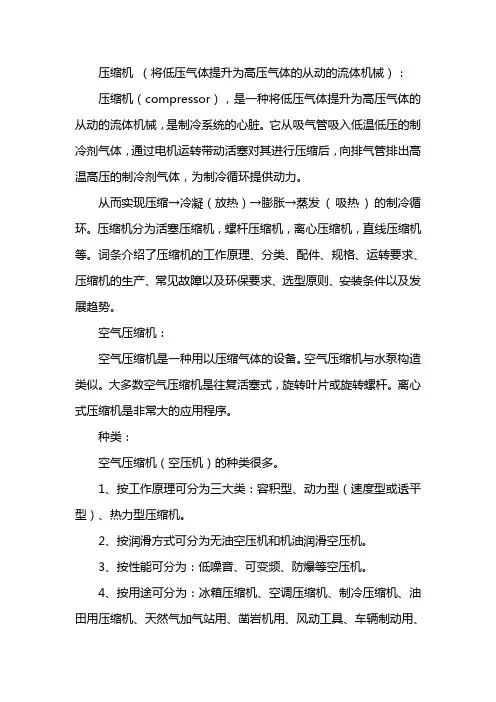

压缩机（将低压气体提升为高压气体的从动的流体机械）：压缩机（compressor），是一种将低压气体提升为高压气体的从动的流体机械，是制冷系统的心脏。

它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力。

从而实现压缩→冷凝（放热）→膨胀→蒸发( 吸热) 的制冷循环。

压缩机分为活塞压缩机，螺杆压缩机，离心压缩机，直线压缩机等。

词条介绍了压缩机的工作原理、分类、配件、规格、运转要求、压缩机的生产、常见故障以及环保要求、选型原则、安装条件以及发展趋势。

空气压缩机：空气压缩机是一种用以压缩气体的设备。

空气压缩机与水泵构造类似。

大多数空气压缩机是往复活塞式，旋转叶片或旋转螺杆。

离心式压缩机是非常大的应用程序。

种类：空气压缩机（空压机）的种类很多。

1、按工作原理可分为三大类：容积型、动力型（速度型或透平型）、热力型压缩机。

2、按润滑方式可分为无油空压机和机油润滑空压机。

3、按性能可分为：低噪音、可变频、防爆等空压机。

4、按用途可分为：冰箱压缩机、空调压缩机、制冷压缩机、油田用压缩机、天然气加气站用、凿岩机用、风动工具、车辆制动用、门窗启闭用、纺织机械用、轮胎充气用、塑料机械用压缩机、矿用压缩机、船用压缩机、医用压缩机、喷砂喷漆用。

5、按型式可分为：固定式、移动式、封闭式。

容积式压缩机——直接依靠改变气体容积来提高气体压力的压缩机。

活塞式压缩机——是容积式压缩机，其压缩元件是一个活塞，在气缸内做往复运动。

回转式压缩机——是容积式压缩机，压缩是由旋转元件的强制运动实现的。

滑片式压缩机——是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。

截留于滑片之间的空气被压缩后排出。

液体-活塞式压缩机——是回转容积式压缩机，在其中水或其它液体当作活塞来压缩气体，然后将气体排出。

罗茨双转子式压缩机——属回转容积式压缩机，在其中两个罗茨转子互相啮合从而将气体截住，并将其从进气口送到排气口。

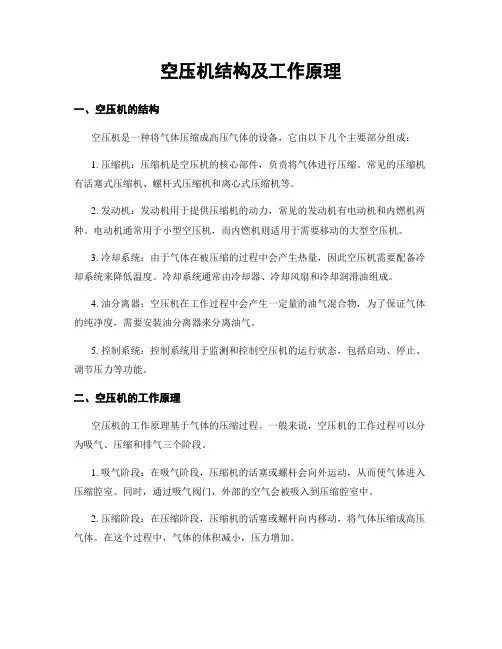

空压机结构及工作原理一、空压机的结构空压机是一种将气体压缩成高压气体的设备，它由以下几个主要部分组成：1. 压缩机：压缩机是空压机的核心部件，负责将气体进行压缩。

常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。

2. 发动机：发动机用于提供压缩机的动力，常见的发动机有电动机和内燃机两种。

电动机通常用于小型空压机，而内燃机则适用于需要移动的大型空压机。

3. 冷却系统：由于气体在被压缩的过程中会产生热量，因此空压机需要配备冷却系统来降低温度。

冷却系统通常由冷却器、冷却风扇和冷却润滑油组成。

4. 油分离器：空压机在工作过程中会产生一定量的油气混合物，为了保证气体的纯净度，需要安装油分离器来分离油气。

5. 控制系统：控制系统用于监测和控制空压机的运行状态，包括启动、停止、调节压力等功能。

二、空压机的工作原理空压机的工作原理基于气体的压缩过程。

一般来说，空压机的工作过程可以分为吸气、压缩和排气三个阶段。

1. 吸气阶段：在吸气阶段，压缩机的活塞或螺杆会向外运动，从而使气体进入压缩腔室。

同时，通过吸气阀门，外部的空气会被吸入到压缩腔室中。

2. 压缩阶段：在压缩阶段，压缩机的活塞或螺杆向内移动，将气体压缩成高压气体。

在这个过程中，气体的体积减小，压力增加。

3. 排气阶段：在排气阶段，压缩机的排气阀门会打开，将压缩后的高压气体排出。

同时，通过冷却系统，将气体的温度降低，以保证气体的稳定性和纯净度。

总结起来，空压机的工作原理就是通过压缩机将气体进行压缩，然后通过冷却系统降低温度，并最终将压缩后的高压气体排出。

三、空压机的应用领域空压机广泛应用于各个行业，包括制造业、建筑业、化工业等。

具体的应用领域如下：1. 制造业：在制造业中，空压机常用于驱动气动工具和机械设备，如喷枪、打磨机、冲压机等。

空压机可以提供稳定的气压，确保设备的正常运行。

2. 建筑业：在建筑业中，空压机常用于混凝土喷射、挖掘和清理工作。

通过空压机提供的高压气体，可以有效地完成这些工作。

无油空压机工作原理
无油空压机是一种利用压缩空气进行动力传递的设备，其工作原理如下：
1. 压缩空气进气：无油空压机通过进气口吸入空气，然后经过滤网进行初步的过滤和除尘，以保证进入机械部件的空气质量较高。

2. 气缸压缩：进入机械部件的空气被压缩，主要通过气缸进行。

彼此相互平行地排列的气缸由曲柄轴驱动，曲柄轴转动使得气缸内活塞上下运动，从而实现气体的压缩。

3. 冷却系统：由于气体在被压缩时会产生热量，为了保证机械部件的正常工作温度，无油空压机内通常设置有冷却系统，如散热片或冷却风扇等，用于将热量从机械部件散发出去。

4. 气体分离：在气缸压缩的过程中，空气中的水蒸气会凝结成液体水，同时空气中会含有一定量的油蒸气。

为了满足无油空压机的要求，需要对气体进行分离。

通常通过冷却器将水蒸气凝结成液体水，再通过过滤器将油蒸气和固体颗粒过滤掉。

5. 压缩空气输出：经过以上处理后，压缩空气被送入储气罐，然后通过管路输送到需要使用的地方。

在使用时，可以根据需要调节输出的压力大小。

综上所述，无油空压机通过气缸的压缩，冷却系统和分离装置
的处理，将进入的空气压缩为高压空气，并通过管路输送到需要使用的地方，达到动力传递的目的。

空压机工作原理空压机是一种常见的工业设备，用于将空气压缩成高压气体。

它的工作原理基于物理学和热力学原理，通过机械运动将空气压缩，提高气体的压力和温度。

空压机通常由压缩机、冷却器、油分离器、储气罐和控制系统等组成。

下面将详细介绍每个组件的工作原理和功能。

1. 压缩机：压缩机是空压机的核心部件，它负责将空气压缩成高压气体。

常见的压缩机有活塞式压缩机和螺杆式压缩机。

活塞式压缩机通过活塞的上下运动将空气压缩，而螺杆式压缩机则是通过两个螺杆的旋转将空气压缩。

无论是哪种类型的压缩机，其工作原理都是通过减小气体的体积来增加气体的压力。

2. 冷却器：由于压缩过程会使空气温度升高，所以需要冷却器来降低空气的温度。

冷却器通常采用水冷或风冷方式，通过将热量传递给冷却介质来降低空气的温度。

这样可以保证后续处理过程的正常进行，并且延长设备的使用寿命。

3. 油分离器：在压缩过程中，空气中会含有一定量的油和水蒸汽。

油分离器的作用是将这些杂质从空气中分离出来，以保证后续使用的空气质量。

油分离器通常采用过滤器和分离器的组合，通过物理和化学方法将油和水蒸汽从空气中分离出来。

4. 储气罐：储气罐用于储存压缩后的气体，以平衡空压机的供气和用气需求之间的差异。

储气罐可以平稳地释放气体，满足用气峰值需求，并且可以减少空压机的运行次数，节约能源。

5. 控制系统：空压机的控制系统用于监测和控制空压机的运行状态。

它可以监测压力、温度、电流等参数，并根据设定的参数对空压机进行自动控制。

控制系统还可以实现多台空压机的联动控制，以提高整个系统的效率和稳定性。

总结起来，空压机的工作原理是通过压缩机将空气压缩成高压气体，然后经过冷却和油分离处理，最后储存在储气罐中。

控制系统监测和控制整个过程，以确保空压机的安全运行和高效工作。

空压机在工业生产中具有广泛的应用，常见的用途包括气动工具、气动输送、气动控制系统、工艺气体供应等。

了解空压机的工作原理有助于我们更好地使用和维护设备，提高生产效率和节约能源。

发动机空压机工作原理
发动机空压机是一种用于提供气源的设备，一般安装在发动机舱内。

它的工作原理是通过利用发动机的动力来驱动空压机的压缩机，将空气压缩并储存起来，以供发动机正常工作所需。

空压机通常由压缩机、储气罐、排气阀、控制系统等组成。

当发动机运转时，通过传动装置将发动机的动力传递给空压机的压缩机部分。

压缩机开始工作，将外界的空气吸入并压缩，随后通过排气阀排出。

在发动机工作过程中，空压机会将一部分压缩空气通过管线输送到储气罐内进行储存。

储气罐起到平衡气压和提供稳定气源的作用。

当发动机需要空气时，储气罐中的压缩空气会被释放出来，通过管线输送到发动机所需的位置，完成各种气源供应任务。

控制系统保证了空压机的正常运行和稳定性。

它可以监测压缩空气的储气罐压力，并通过控制排气阀的开关来调整压缩机的工作状态，以保持储气罐中气体的压力在设定范围内。

通过这种工作原理，发动机空压机可以提供稳定、高效的气源，满足发动机在启动、加速、制动等工作过程中的气源需求。

它不仅保证了发动机的正常运行，还提高了发动机的工作效率和可靠性。

空压机结构及工作原理空压机是一种常见的工业设备，广泛应用于各个行业中。

它的主要作用是将空气压缩，并将其储存起来，以便在需要时释放出来。

本文将详细介绍空压机的结构和工作原理。

一、空压机的结构1.1 压缩机压缩机是空压机的核心部件，它负责将空气压缩成高压气体。

压缩机的结构一般包括气缸、活塞、曲轴、连杆等部件。

当活塞向下运动时，气体被吸入气缸，然后活塞向上运动时，气体被压缩，从而提高了气体的压力。

1.2 储气罐储气罐是空压机的一个重要组成部分，它用于储存被压缩的气体。

储气罐通常由钢材制成，具有较高的强度和密封性。

在压缩机将气体压缩后，气体会进入储气罐，并在其中储存起来。

当需要释放气体时，可以通过控制阀门来调节气体的流动。

1.3 控制系统空压机的控制系统用于监测和控制空压机的工作状态。

控制系统通常包括压力传感器、温度传感器、电子控制器等设备。

通过监测气体的压力和温度，控制系统可以实时调节压缩机的工作状态，以保证空压机的安全运行。

二、空压机的工作原理2.1 压缩过程空压机的工作原理是通过压缩过程将气体压缩成高压气体。

在压缩过程中，气体会受到外界的压力作用，使其体积减小，从而提高了气体的压力。

压缩过程一般分为吸气、压缩和排气三个阶段。

2.2 储气过程储气过程是指将被压缩的气体储存起来，以备需要时释放。

在储气过程中，被压缩的气体会进入储气罐，并在其中储存起来。

储气罐具有一定的容积，可以储存大量的气体。

当需要释放气体时，可以通过控制阀门来调节气体的流动。

2.3 控制过程空压机的控制过程是通过控制系统来监测和控制空压机的工作状态。

控制系统可以实时监测气体的压力和温度，并根据设定的参数来调节压缩机的工作状态。

通过控制过程，可以保证空压机的安全运行，并提高其工作效率。

三、空压机的优势3.1 高效节能空压机在压缩过程中可以将气体压缩成高压气体，从而减少了气体的体积，提高了气体的储存密度。

这样可以节省储气罐的空间，并减少了气体的泄漏。
