24SH-19ASH型单级双吸中开泵型号/参数：24SH-19A流量：3600m3/h 、 1000L/s扬程：20m转速：970r/min轴功率：231kw配带电动机：280效率：%汽蚀量：85m叶轮直径：mm进出口径：500mm出口口径：mm泵的重量：2550kg24SH-19A SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产24SH-19ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于24SH-19A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。

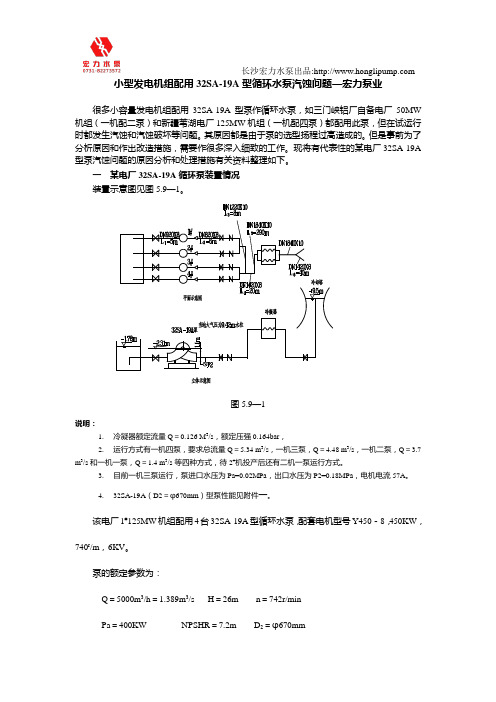

小型发电机组配用32SA-19A型循环水泵汽蚀问题—宏力泵业很多小容量发电机组配用32SA-19A型泵作循环水泵，如三门峡铝厂自备电厂50MW 机组（一机配二泵）和新疆苇湖电厂125MW机组（一机配四泵）都配用此泵，但在试运行时都发生汽蚀和汽蚀破坏等问题。
其原因都是由于泵的选型扬程过高造成的。
但是事前为了分析原因和作出改造措施，需要作很多深入细致的工作。
现将有代表性的某电厂32SA-19A 型泵汽蚀问题的原因分析和处理措施有关资料整理如下。
一某电厂32SA-19A循环泵装臵情况装臵示意图见图5.9—1。
图5.9—1说明：1.冷凝器额定流量Q＝0.126 M3/s，额定压强0.164bar，2.运行方式有一机四泵，要求总流量Q＝5.34 m3/s，一机三泵，Q＝4.48 m3/s，一机二泵，Q＝3.7 m3/s和一机一泵，Q＝1.4 m3/s等四种方式，待2#机投产后还有二机一泵运行方式。
3.目前一机三泵运行，泵进口水压为Pa=0.02MPa，出口水压为P2=0.18MPa，电机电流57A。
4.32SA-19A（D2＝φ670mm）型泵性能见附件一。
该电厂1#125MW机组配用4台32SA-19A型循环水泵，配套电机型号Y450－8，450KW，740r/m，6KV。
泵的额定参数为：Q＝5000m3/h＝1.389m3/s H＝26m n＝742r/minPa＝400KW NPSHR＝7.2m D2＝φ670mm流量范围Q＝4170～5470 m3/h扬程范围H＝29.3～23.7m二该电厂循环水泵装臵特性及运行工况分析根据装臵情况以及一机三泵的运行数据和32SA-19A型泵性能曲线，推算泵装臵特性曲线方程为：Hz=11.3+0.1894Q2 (Q—m3/s)按上式作出装臵特性曲线如图5.9—2曲线Ⅰ所示。
图5.9—2运行工况分析：我们在图5.9.2上作出32SA—19A型泵的H－Q曲线及其并联的H－Q曲线，由图5.9.2看出，32SA—19A的H－Q曲线远远高于装臵的H Z－Q曲线，其结果必然导致泵处于大流量、低扬程工况甚至是断裂工况下运行。
32SA-19A型单级双吸中开离心泵概述：SA、SAP型泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。
32SA-19A型单级双吸中开离心泵结构型式：泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
除48SAP-30型泵为滑动轴承、稀油润滑外，其它型号泵轴承均采用滚动轴承、油脂润滑，轴承端盖密封采用骨架油封。
轴封采用软填料密封和机械密封。
32SA-19A型单级双吸中开离心泵主要零部件材质：泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。
32SA-19A型单级双吸中开离心泵泵的旋转方向：从电机端向泵看，为逆时针方向旋转，即吸入口在左，吐出口在右。
也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
SAP型单级双吸中开离心泵成套范围：成套供应泵、电机、联轴器。
SA、SAP型单级双吸中开离心泵性能范围：流量90—11855m³/h扬程13—125m所有泵均可根据用户使用要求调整其运行参数。
SAP型单级双吸中开离心泵型号说明：例：10SAP-6JA10——吸入口径被25除（即吸入口径为250mm）SAP——单级双吸水平中开式离心泵J——表示额定转速变化6——比转数被10除化整的约数A——表示叶轮外径第一次变化，A、B、C……依次类推。
32SA-19F高效节能环保中开泵
一、32SA-19F高效节能环保中开泵概述
32SA-19F高效节能环保中开泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。
它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。
32SA-19F高效节能环保中开泵是S型泵基础上采用耐腐蚀材质及机械密封结构而设计的新产品，用于各类腐蚀介质和油品的输送。
二、32SA-19F高效节能环保中开泵性能范围：
泵出口直径 100~1200mm
流量 Q: 70~22392m3/h
扬程 H: 8~150m
工作温度 T: -20℃~200℃
固体颗粒 ≤80mg/L
工作许用压力 ≤4Mpa
也可以根据用户要求设计性能参数。
三、32SA-19F高效节能环保中开泵型号意义
例500SF35A
500—泵的吸入口径(mm )
SF—单级双吸，耐腐蚀中开离心泵
35—设计点扬程(m)。
A—叶轮第一次切割。
四、32SA-19F高效节能环保中开泵结构说明
﹒S型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电动机。
从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
﹒泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。
进出水法兰的下部，装有放水的管螺纹孔。
﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
﹒泵轴承为向心球轴承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
﹒双吸密封环用以减少水泵压力室的水漏回吸水室。
﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
﹒轴封为软填料密封(根据需要也可装机密封)。
为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
泵旋向 ： 从电机端看，泵顺时针旋转(也可根据用户要求设计)
32SA-19F高效节能环保中开泵结构图
五、32SA-19F高效节能环保中开泵的安装
1、装配转子部件、依次将键、叶轮、轴套、轴套螺母、填料环装在轴上，套上双吸密封环，然后装上轴承部件和联轴器。
2、分别检查转子部件上叶轮密封部位的外圆轴套外圈的径向跳动应不超过下表的规定： 名义直径≤50>50–120>120–260>260–500>500–800>800
跳动量0.060.080.100.120.150.17
3、将转子部件和螺栓装在泵体上，安装好轴承体压盖，并用螺栓固紧，然后用轴套螺母调整叶轮的轴向位置到泵体流道的中间，并加以固紧。
4、装上填料，放好中开面纸垫盖上泵盖，打紧螺尾锥销后拧紧泵盖螺母，再装上填料压盖。
5、和手转动转子，无卡察、轻滑均匀即可，拆卸可按上述装配相反顺序进行。
32SA-19F高效节能环保中开泵
六、32SA-19F高效节能环保中开泵的起动、停止和运行
(一)起动与停止
1、起动前，转动机组转子，应轻滑均匀。
2、关闭出水闸阀，灌引水(如无底阀可用真空泵抽气引水)，要保证泵内充满水，无空气窝存。
3、如果泵上装有真空表，要关闭其与未连接管路上的旋塞，再起动电机，待转速正常后再打开。
4、均匀地拧紧填料压盖上的螺母，使液体少量涌出，同时注意填料腔处的温升。
5、当停止水泵动转时，要先关闭真空表及压力表的旋塞和排水管路上的闸阀，然后停止电机，所处环境温度较低时，应将泵体下部的四方螺塞打开放掉剩水，以免冻裂。
6、长期停止使用时，应拆开水泵将零件上的水擦干，再在表面上涂防锈油，保管好。
(二)动行
1、水泵轴承温度最高不得超过75℃
2、润滑轴承用的钙基黄油的数量，以占轴承体空间的1/3-1/2为宜。
3、填料磨损时，适当压紧填料压盖，若磨损过多应更换。
4、定期检查联轴器部件，注意电机轴承温升。
5、运转过程中如发现噪声或其他不正常声音时，应立即停车，检查原因，加以消除。
6、不得任意提高水泵的转速，但可降低转速使用，降速后水泵工作性能参数的变化如下：
Q降速=Q(n降速/n) H降速=Q(n降速/n)2 p(n降速/n)3。
