工程力学第一章__静力学基础知识

工程力学重点总结—期末考试、考研必备！！第一章静力学的基本概念和公理受力图一、刚体P2刚体：在力的作用下不会发生形变的物体。

力的三要素：大小、方向、作用点。

平衡：物体相对于惯性参考系处于静止或作匀速直线运动。

二、静力学公理1、力的平行四边形法则：作用在物体上同一点的两个力，可以合成为仍作用于改点的一个合力，合力的大小和方向由这两个力为边构成的平行四边形的对角线矢量确定。

2、二力平衡条件：作用在同一刚体上的两个力使刚体保持平衡的必要和充分条件是：这两个力的大小相等、方向相反，并且作用在同一直线上。

3、加减平衡力系原理：作用于刚体的任何一个力系中，加上或减去任意一个平衡力系，并不改变原来力系对刚体的作用。

（1）力的可传性原理：作用在刚体上某点的力可沿其作用线移动到该刚体内的任意一点，而不改变该力对刚体的作用。

（2）三力平衡汇交定理：作用于刚体上三个相互平衡的力，若其中两个力的作用线汇于一点，则此三个力必在同一平面内，且第三个力的作用线通过汇交点。

4、作用与反作用定律：两个物体间相互作用的力，即作用力和反作用力，总是大小相等，方向相反，作用线重合，并分别作用在两个物体上。

5、刚化原理：变形体在某一力系作用下处于平衡状态时，如假想将其刚化为刚体，则其平衡状态保持不变。

三、约束和约束反力1、柔索约束：柔索只能承受拉力，只能阻碍物体沿着柔索伸长的方向运动，故约束反力通过柔索与物体的连接点，方位沿柔索本身，指向背离物体。

2、光滑面约束：约束反力通过接触点，沿接触面在接触点的公法线，并指向物体，即约束反力为压力。

3、光滑圆柱铰链约束：①圆柱、②固定铰链、③向心轴承：通过圆孔中心或轴心，方向不定的力，可正交分解为两个方向、大小不定的力；④辊轴支座：垂直于支撑面，通过圆孔中心，方向不定。

4、链杆约束（二力杆）：工程中将仅在两端通过光滑铰链与其他物体连接，中间又不受力作用的直杆或曲杆称为连杆或二力杆，当连杆仅受两铰链的约束力作用而处于平衡时，这两个约束反力必定大小相等、方向相反、沿着两端铰链中心的连线作用，具体指向待定。

工程力学（少学时）（第二版）习题册答案第一篇静力学第一章静力学基础知识一、填空：1.机械,运动状态,形状2.牛顿,N3.大小,方向4.矢,带箭头的有向线段,大小,方向,作用点5.形状，大小，保持不变，不存在6.地球，静止，作匀速直线运动7. F或-F , F或-F ,0,08.水平向左,指向右下,垂直向上9.各分力,代数和10.相等,相反,同一直线,两个物体11.相等,相反,同一物体12.二力构件,其两作用点13.矢量14.大小,距离15.力,力臂,逆时针,M O( F ),矩心,N·m 16.相等,相反,平行,力偶臂,力偶作用面17.力的大小,力偶臂,力偶矩, M18.转向,作用面方位二、判断：1.√2.×3.√4.√5.√6.√7.×8.×9.× 10.× 11.× 12.× 13.× 14.√三、选择：1.A2.C3.C4.C5.B6.A7.C8.C9.C 10.C四、简答：1.答：相同点：公理一与公理二中的两个力都是大小相等、方向相反、作用在同一条直线上。

不同点：公理一中的两个力分别作用在两个不同的物体上；公理二中的两个力作用在同一物体上。

2.答:通过B点,由B点指向C点。

因为在主动力F1的作用下, C点的运动趋势方向向上,根据三力平衡汇交定理可知F3的方向是由B点指向C点。

3.答:刚体不会平衡。

因为刚体受两力偶( F1, F1 ')和( F2, F2 ')作用产生顺时针方向转动。

4.答:不对。

力偶矩是由力F '对O点产生的矩平衡的。

5.答:力偶的等效性有: (1)只要保持力偶矩大小和转向不变,力偶可在其作用面内任意移动,而不改变其作用效应。

(2)只要保持力偶矩大小和转向不变,可以同时改变力偶中力的大小和力偶臂的长短,其作用效果不变。

图中d1< d2,若F1×d2= F2×d1,只要F2> F1,丝锥的转动效应会保持不变。

第三版工程力学（大连理工大学出版社）第一、二章知识点总结教材主编：邹建奇、李妍、周显波第一篇静力学第一章静力学基本知识1.力的三要素：大小、方向、作用点。

2.力的平衡：二力平衡、三角形法则与平行四边形法则。

3.约束与约束力：（1）光滑接触面约束：（2）柔体约束：（3）光滑铰链约束：①固定铰链；②可动铰链。

（4）链杆约束：（5）轴承约束：①向心轴承；②止推轴承。

4.画受力图步骤：(1)确定研究对象，将其从周围物体中分离出来，并画出其简图，称为画分离体图。

研究对象可以是一个，也可以由几个物体组成，但必须将它们的约束全部解除。

(2)画出全部的主动力和约束力。

主动力一般是已知的，故必须画出，不能遗漏，约束力一般是未知的，要从解除约束处分析，不能凭空捏造。

(3)不画内力，只画外力。

内力是研究对象内部各物体之间的相互作用力，对研究对象的整体运动效应没有影响，因此不画。

但外力必须画出，一个也不能少，外力是研究对象以外的物体对该物体的作用，它包括作用在研究对象上全部的主动力和约束力。

(4)要正确地分析物体间的作用力与反作用力，当作用力的方向一经假定，反作用力的方向必须与之相反。

当研究对象由几个物体组成时，物体间的相互作用力是内力，也不必画，若想分析物体间的相互作用力必须将其分离出来，单独画受力图，内力就变成了外力。

第二章力系的简化与平衡章节复习框架平面力系1.平面汇交力系（1）几何法--力多边形法则：依据了的平行四边形法则或三角形法则（如图示例所示）。

推广到由n个力组成的平面汇交力系，可得如下结论：平面汇交力系的合力是将力系中各力矢量依次首尾相连得折线，并将折线由起点向终点作有向线段，该有向线段(封闭边)表示该力系合力的大小和方向，且合力的作用线通过汇交点。

表达式为：iRFF∑=（2）解析法：①在力F所在的平面内建立直角坐标系Oxy，x与y轴的单位矢量为i、j，有力的投影定义可得。

⎪⎩⎪⎨⎧=⋅==⋅=),cos(),cos(jFFjFFiFFjFFyx力F的解析式为：jFiFFyx+=。

第1章 静力学基础
填空题
1、 欲使力F 沿x 、y 方向的分力的大小相等，则α＝（ 60 ），β＝（ 120）（任写一组）；欲使力F 在x 、y 轴上的投影相等，则α＝（ 45 ），β＝（ 90 ）。

x
题1
图 题3 图
2、 空间二力偶等效的条件是（力偶矩矢相等 ）。

3、 图示长方形刚体，仅受二力偶作用，已知其力偶矩满足12M M =－，该长方体是否平衡？答：
（ 等效 ）。

4、 在平面约束中，由约束本身的性质就可以确定约束力方位的约束有（活动铰支座，二力杆件 ），可以确定约束力方向的约束有（光滑面接触，柔索 ），方向不能确定的约束有（固定铰支座，固定端约束 ）（各写出两种约束）。

5、 力偶矩矢是一个矢量，它的大小为（ 矢的长度 ），它的方向为（垂直力偶作用面）。

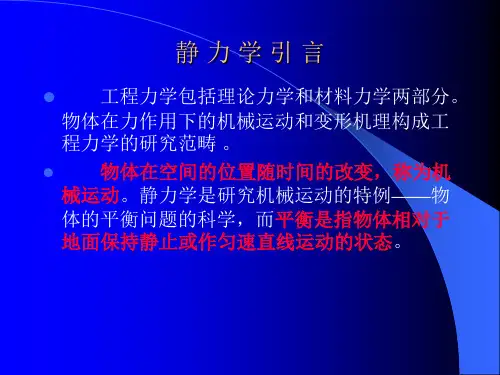

第一章静力学基础第一节静力学的基本概念1、静力学是研究物体在力系作用下平衡规律的科学。

2、力是物体之间的相互机械作用，这种作用使物体的机械运动状态发生变化，同时使物体的形状或尺寸发生改变。

前者称为力的运动效应或外效应，后者称为力的变形效应或内效应。

3、力对物体作用的效应，取决于力的大小、方向（包括方位和指向）和作用点，这三个因素称为力的三要素。

4、力是矢量。

5、力系：作用在物体上的若干个力总称为力系。

6、等效力系：如果作用于物体上的一个力系可用另一个力系来代替，而不改变原力系对物体作用的外效应，则这两个力系称为等效力系或互等力系。

7、刚体就是指在受力情况下保持其几何形状和尺寸不变的物体，亦即受力后任意两点之间的距离保持不变的物体。

8、平衡：工程上一般是指物体相对与地面保持静止或做匀速直线运动的状态。

9、要使物体处于平衡状态，作用于物体上的力系必须满足一定的条件，这些条件称为力系的平衡条件；作用于物体上正好使之平衡的力系则称为平衡力系。

第二节静力学公理1、二力平衡公理：作用于同一刚体上的两个力，使刚体处于平衡状态的必要与充分条件是：这两个力大小相等，方向相反，且作用于同一条直线上（简称等值、反向、共线）。

2、对于刚体来说，这个条件既是必要的又是充分的，但对于变形体，这个条件是不充分的。

3、加减平衡力系公理：在作用于刚体的力系中，加上或减去任意平衡力系，并不改变原力系对刚体的效应。

4、力的可传性原理：作用于刚体上的力，可沿其作用线移动至该刚体上的任意点而不改变它对刚体的作用效应。

5、力的平行四边形法则：作用于物体上同一点的两个力，可以合成为一个合力，合理也作用在该点上，合力的大小和方向则由以这两个分力为邻边所构成的平行四边形的对角线来表示。

6、这种合成力的方法叫矢量加法。

7、作用与反作用定律：两物体间相互作用的力，总是大小相等，方向相反，且沿同一直线。

8、刚化原理：变形体在已知力系作用下处于平衡，如设想将此变形体刚化为刚体，则其平衡状态不会改变。

静力学第一章、静力学公理和物体的受力分析1、 基本概念：力、刚体、约束和约束力的概念。

2、 静力学公理：（1）力的平行四边形法则；（三角形法则、多边形法则）注意：与力偶的区别 （2）二力平衡公理；（二力构件）（3）加减平衡力系公理；（推论：力的可传性、三力平衡汇交定理） （4）作用与反作用定律； （5）刚化原理。

3、常见约束类型与其约束力：（1）光滑接触约束——约束力沿接触处的公法线； （2）柔性约束——对被约束物体与柔性体本身约束力为拉力； （3）铰链约束——约束力一般画为正交两个力，也可画为一个力； （4）活动铰支座——约束力为一个力也画为一个力；（5）球铰链——约束力一般画为正交三个力，也可画为一个力； （6）止推轴承——约束力一般画为正交三个力；（7）固定端约束——两个正交约束力，一个约束力偶。

4、物体受力分析和受力图： （1）画出所要研究的物体的草图； （2）对所要研究的物体进行受力分析； （3）严格按约束的性质画出物体的受力。

第二章、平面汇交力系与平面力偶系1、平面汇交力系： （1）几何法（合成：力多边形法则；平衡：力多边形自行封闭）（2）解析法（合成：合力大小与方向用解析式；平衡：平衡方程0xF=∑，0y F =∑）2、平面力对点之矩——()O M Fh =±F ，逆时针正，反之负3、平面力偶系： （1）力偶：由两个等值、反向、平行不共线的力组成的力系。

（2）力偶矩：M Fh =±，逆时针正，反之负。

（3）力偶的性质：[1]、力偶中两力在任何轴上的投影为零；[2]、力偶对任何点取矩均等于力偶矩，不随矩心的改变而改变；（与力矩不同） [3]、若两力偶其力偶矩相等，两力偶等效；[4]、力偶没有合力，力偶只能由力偶等效。

（4）力偶系的合成（iM M=∑）与平衡（0M =∑）第三章、平面任意力系1、力的平移定理：把力向某点平移，须附加一力偶，其力偶矩等于原力对该点的力矩。
