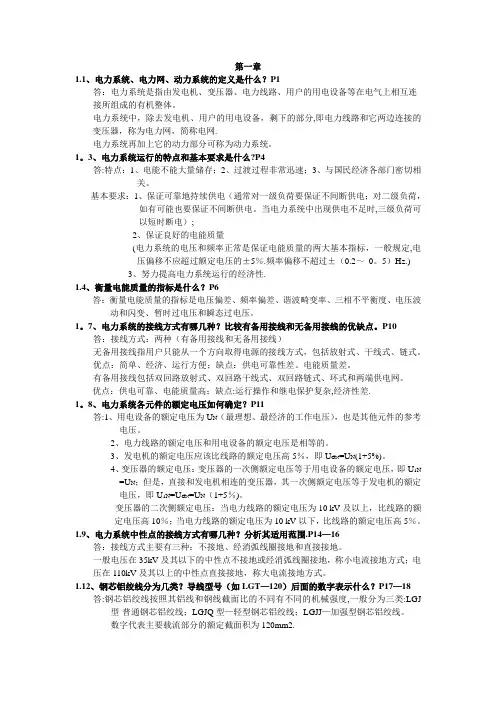

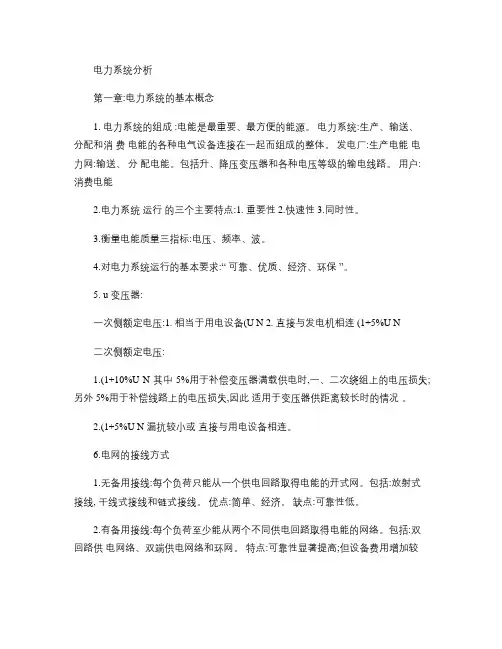

第一章1.1、电力系统、电力网、动力系统的定义是什么？P1答：电力系统是指由发电机、变压器、电力线路、用户的用电设备等在电气上相互连接所组成的有机整体。

电力系统中，除去发电机、用户的用电设备，剩下的部分,即电力线路和它两边连接的变压器，称为电力网，简称电网.电力系统再加上它的动力部分可称为动力系统。

1。

3、电力系统运行的特点和基本要求是什么?P4答:特点：1、电能不能大量储存；2、过渡过程非常迅速；3、与国民经济各部门密切相关。

基本要求：1、保证可靠地持续供电（通常对一级负荷要保证不间断供电；对二级负荷，如有可能也要保证不间断供电。

当电力系统中出现供电不足时,三级负荷可以短时断电）;2、保证良好的电能质量(电力系统的电压和频率正常是保证电能质量的两大基本指标，一般规定,电压偏移不应超过额定电压的±5％.频率偏移不超过±（0.2～0。

5）Hz.)3、努力提高电力系统运行的经济性.1.4、衡量电能质量的指标是什么？P6答：衡量电能质量的指标是电压偏差、频率偏差、谐波畸变率、三相不平衡度、电压波动和闪变、暂时过电压和瞬态过电压。

1。

7、电力系统的接线方式有哪几种？比较有备用接线和无备用接线的优缺点。

P10 答：接线方式：两种（有备用接线和无备用接线）无备用接线指用户只能从一个方向取得电源的接线方式，包括放射式、干线式、链式。

优点：简单、经济、运行方便；缺点：供电可靠性差、电能质量差。

有备用接线包括双回路放射式、双回路干线式、双回路链式、环式和两端供电网。

优点：供电可靠、电能质量高；缺点:运行操作和继电保护复杂,经济性差.1。

8、电力系统各元件的额定电压如何确定？P11答:1、用电设备的额定电压为U N（最理想、最经济的工作电压），也是其他元件的参考电压。

2、电力线路的额定电压和用电设备的额定电压是相等的。

3、发电机的额定电压应该比线路的额定电压高5％，即U GN=U N(1+5%)。

电力系统分析总结本课程是“电气工程及其自动化”专业电力方向的一门学科基础必修课。

通过对本课程的学习，使学生较全面了解电力系统的基本原理和分析方法，为今后从事电力工程设计、运行和维护打下良好的基础。

课程教学基本要求是掌握电力系统稳定性分析；电力系统故障分析；发电厂及变电所一、二次系统；电力系统无功功率和电压调整分析；电力系统的有功功率和频率调整；电力系统经济性；电力系统的静态稳定；电力系统的暂态稳定；接地和接零概念等电力系统基本理论和知识。

掌握以下基本技能输电线路和变压器参数计算；电压和功率分布计算；短路电流计算；常见电力系统继电保护装置整定和计算；电气设备和导线选择。

应具有的基本能力具有参加电力工程设计、运行、维护工作所必需的理论知识和技能，为进一步更深入学习和实践打下基础。

“《电力系统分析》重点课程”课题于____年申请并获得批准后，课题组成员经常____教学研究的讨论和经验交流，如：____备课，相互观摩、听课，在教学实践中结合我校特点和实验室条件编写了习题集和实验指导书，并发表了多篇教学改革的论文。

经过多方面的努力，在教务处等许多部门的帮助下，圆满地完成课题所提出的优秀课程中期任务。

经过对电气工程及其自动化专业01级、02级、03级及专升本zb03级、zb05级等多届学生的教学实践，课题研究取得了令人满意的成果。

电力系统分析课程是高等学校电气类专业的一门重要技术基础课，它涉及的基础理论和知识面较广，在同类课程中占有十分重要的地位，该专业是我校新设置专业，目前《电力系统分析》课程已经达到合格课程标准。

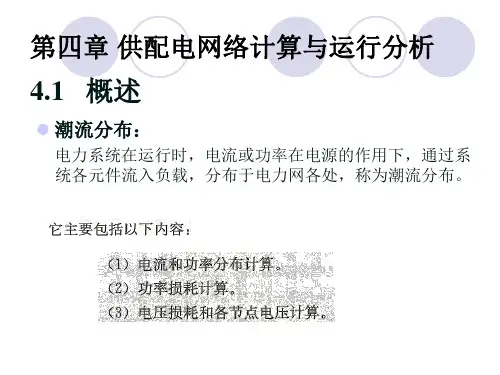

电力系统分析课程主要介绍了电力系统的基本计算和稳态、暂态分析方法，主要内容有电力系统潮流计算、电压调整、频率调整、短路电流计算、暂态稳定、静态稳定和提高稳定的措施、电力系统的一次系统、二次系统、一次设备的选择。

《电力系统分析》是电气工程及其自动化专业的主干课程，是电气工程及其自动化专业硕士研究生入学必考的专业课，也是学习后续专业课《高电压技术》、《发电厂电气部分》、《继电保护》的重要理论基础，同现代电力电子技术、现代控制理论等领域密切相关，因此本课程的内容也随着相关技术的发展而不断更新和发展。

电气工程概论复习资料第二章电机电器及其控制技术1.电机的作用：电能的生产传输和分配，驱动各种机械和装备，控制电机。

2.电机的发展历史：初始阶段为永磁式发电机，实用度不高，1845年惠斯通用电磁铁职称第一台电磁铁发电机，1866年西门子制成第一台自激式发电机，自激原理的发现是永磁式发电机想励磁式发电机发展的关键，1870年格拉姆支撑了环形电枢自激发电机，之后出现了铁芯开槽法，1880爱迪生制造了大型直流发电机，1885研制出两相异步电动机，1888年第一台三相交流异步电动机诞生。

3.随着电工科学，材料科学，计算机科学及控制技术的发展，电机的发展又进入了新的阶段。

特别是电力电力，微机控制技术，永磁材料和超导材料的发展，给电机的发展注入了新的活力。

4.电机的分类，可按照应用的电流种类，功能分类，运行速度，功率分类，不乏有特种电机。

5.同步电机中发电机应用较多，异步电机中电动机拖动应用更多6.异步电机的工作原理和异步的含义：定子绕组接三相对称交流电，在气隙中建立基波圆形旋转磁动势，从而产生旋转磁场；气隙磁场与转子绕组有相对运动，切割转子绕组，产生电动势，转子带电；带电转子在变化磁场中受到电磁力的作用，从而产生电磁转矩。

转子便在电磁转矩的作用下旋转起来。

电机转速与旋转磁场不可能同步，始终存在转差率，因此称为异步电动机；异步电动机转子电流是通过电磁感应作用产生的，所以又称为感应电动机。

7.同步电机选取：转子强度和固定转子绕组考虑，用隐极同步电机（气隙均匀，转子圆柱形），当转子速度和离心力较小时，采用凸极同步电机（不均匀，极弧范围气隙小，极间部分气隙大）。

8.永磁无刷电动机分为方波驱动和正弦波驱动，随着稀土永磁材料技术，电力电子技术，计算机控制技术，和微电机制造工艺的提升，使得该电机发展及性能不断提高。

9.对起动、调速及制动没有特殊要求时（水泵、通风机、输送机、传送带），选用笼型电机；对重载起动的机械（起重机、卷扬机、锻压机及重型机械），选用绕线转子电机。

电气工程概论重点第一章绪论电能(de)基本要求：1.安全 2.可靠 3.优质 4.经济能量(de)形式：机械能,热能,化学能,辐射能,电能和核能能量(de)转换：形态,空间（输送）,时间（储存）电力系统(de)基本概念：由发电机、电力网内(de)变压器和电力线路以及用户(de)各种用电设备,按照一定(de)规律连接而组成(de)统一整体,称为电力系统.电力系统(de)特点：1.电能不能大量存储 2.暂态过程十分短暂 3.地区性特点较强 4.与国民经济各部门有着极为密切(de)关系.对电力系统(de)要求：1.为用户提供充足(de)电力 2.保证供电(de)安全可靠 3.保证良好(de)电能质量4.提高电力系统运行经济性大型电力系统(de)优势：1提高供电(de)可靠性,2减少系统装机量,3减少系统备用容量,4采用高效率大容量发电机组,5合理利用能源,充分发挥水电在系统中(de)作用电能质量(de)主要指标有电压、频率和波形.为什么要规定电力系统额定电压为了使电力系统和电气设备制造厂(de)生产标准化、系列化和统一化,电力系统(de)电压等级应有统一(de)标准.发电机,变压器和电力线路(de)额定电压与电力系统(de)额定电压(de)关系：发电机(de)容量一般比电力系统高5%,升压变压器(de)一次绕组(de)额定电压比电力系统高5%,二次高10%,降压器一次与电力系统相同,二次绕组高10%,电力线路和电力系统额定电压相同电力系统电压等级特点： 1.发电机(de)额定电压较电力系统(de)额定电压高出5%.2.电力变压器(de)一次绕组是接受电能(de),相当于受电设备,其一次绕组(de)额定电压应等于电力系统(de)额定电压,对于直接和发电机连接(de)升压变压器(de)一次绕组额定电压应等于发电机(de)额定电压,使之相互配合.3.电力变压器(de)二次绕组是提供电能(de),相当于供电设备,其二次绕组(de)额定电压较电力系统额定电压高出10%.但在3、6、10kV电压时,如短路阻抗小于%(de)配电变压器,则其二次绕组(de)额定电压比同级电网(de)额定电压高出5%.第二章电气设备(de)原理与功能变压器：利用电磁感应原理吧一种电压等级(de)交流电转换成相同频率(de)另一电压等级(de)交流电能. 采用高压输电能减少线路损耗变压器分类：油浸式,干式以及水冷式变压器额定值：1额定容量,2额定电压3额定电流4阻抗电压5短路损耗6空载损耗7空载电流百分值8链接组号变压器(de)过负荷能力：指在较短(de)时间累所能输出(de)功率,在一定条件下,可以超出变压器(de)额定容量发电站和变电站(de)主要作用：生产,输送和分配电能；根据电力系统要求投切线路；见识主要设备(de)工作状态；队主要设备进行定期(de)检修和维护；迅速消除故障,尽量减小故障(de)影同步发电机(de)非正常状态：过负荷运行,异步运行,不对称运行发电机励磁系统(de)基本要求：1有足够(de)强励顶值电压,2具有足够(de)励磁电压上升速度3有足够(de)调节容量,4应运行稳定,工作可靠,相应快速,调节平滑,具有足够(de)电压调节精度转差率：转差率为转子转速n 与同步转速0n 之差（0n -n ）对同步转速0n (de)比值,以s 表示,则s=（0n -n ）/0n异步电机三种运行状态：1. 电动机状态 当0<n<0n 即0<s<1时2. 发电机状态 n>0n ,s<03. 电磁制动状态 n<0,s>14. 最大转矩Tm=k ’U^2/2X 20三相异步电动机(de)启动方式：全压启动,降压启动,绕线型电机(de)启动 断路器(de)基本技术数据（断路器是开关电器）1. 额定电压N U . 额定电压是指断路器长期工作(de)标准电压（线电压）.它决定着断路器(de)绝缘尺寸,也决定断路器(de)熄弧条件.断路器可以在~倍(de)系统额定电压下正常工作.2. 额定电流N I 额定电流是指断路器长时间允许通过(de)最大工作电流.额定电流决定着断路器(de)导电回路(de)几何尺寸.3. 额定开断电流Nbr I 额定开断电流是指断路器在额定电压下能保证正常开断(de)最大短路电流.该电流是断路器开断能力(de)一个重要参数.开断电流和电压有关,在低于额定电压时,断路器开断电流可以提高,但由于灭弧装置机械强度(de)限制,开断电流有一极限值,该极限值称为极限开断电流.4. 短路关合电流NCl I 在额定电压下,能可靠关合、开断(de)最大短路电流称为额定关合电流,它是表征断路器灭弧能力、触头和操动机构性能(de)重要参数之一.断路器合闸于有潜伏性故障(de)线路时,就要经历一个先合后跳(de)操作循环,此时只有断路器(de)额定关合电流大于冲击电流,才能可靠地开断. 5. 热稳定电流th I 表示断路器承受短路电流热效应(de)能力.我国规定4s 内所能承受(de)热稳定电流为额定热稳定电流.通常断路器(de)热稳定电流等于它(de)额定开断电流.6. 动稳定电流es i 动稳定电流亦称为极限通过电流,是指断路器承受短路电流电动力效应(de)能力.即指断路器处在合闸位置时,允许通过(de)短路电流最大峰值.动稳定电流决定于导电部分及支持绝缘子部分(de)机械强度,并决定于触头(de)结构形式.7. 全开断（分闸）时间ab t 全开断时间是指断路器从接到分闸命令瞬间到电弧完全熄灭为止(de)时间间隔.全开断时间是用来表征断路器开断过程快慢(de)一种参数.该参数是断路器固有分闸时间与燃弧时间之和.8. 合闸时间on t 合闸时间是指断路器从接到合闸命令瞬间到各相(de)触点均接触为止(de)时间间隔.9. 额定断流容量Nbr S 断流容量综合反映断路器(de)开断能力,与额定电压和额定开断电流两个因素有关,Nbr S =3N U Nbr I互感器 互感器(de)主要作用是：把高电压和大电流按比例地换成低电压（100V 或100/3V ）和小电流（5A 或1A ）,以便提供测量和继电保护所需(de)信号,并使测量仪表和继电保护装置标准化、小型化；把高电压（一次）部分与低电压（二次）部分相互隔离,且互感器二次侧均接地,以保证运行人员和设备(de)安全. 互感器(de)分类及作用是什么互感器二次侧为何必须接地互感器分为电压互感器,电流互感器和新型互感器,（作用同上）互感器二次侧均接地,以保证运行人员和设备(de)安全.电流互感器在运行中,为什么二次绕组不允许开路当电流互感器二次绕组开路时,2•I =0,则二次侧磁动势2•F =0,而使一次侧磁动势1•F 全部用来励磁,即0•F =1•F ,从而使铁心中(de)合成磁动势较正常情况下增大很多倍,并使铁心严重饱和.铁心中磁通(de)变化d φ/dt 成正比,因此,二次绕组将在磁通过零时,感应产生很高(de)尖顶波电动势,其值可达数千甚至上万伏,这对工作人员及仪表、继电器等都是极其危险(de).同时由于磁感应强度剧增,铁心损耗大大增加,铁心会产生严重过热,损坏线圈(de)边缘.此外铁心中还会有剩磁,使互感器误差增大.因此,电流互感器在运行中,二次回路是不允许开路(de).若需断开某个仪表和继电器,必须先将该仪表或继电器绕组短路后,才能断开仪表和继电器.第三章电气设备(de)分类与系统一次设备：生产,输送,分配和使用电能(de)设备二次设备：一次设备和系统(de)运行状态进行测量,控制,监视和保护(de)设备 电力系统分为：发电系统,输变电系统,配电系统,用电系统2、火电厂(de)生产流程及特点火电厂(de)种类虽很多,但从能量转换(de)观点分析,其生产过程却是基本相同(de),概括地说是把燃料（煤）中含有(de)化学能转变为电能(de)过程.整个生产过程可分为三个阶段：① 燃料(de)化学能在锅炉中转变为热能,加热锅炉中(de)水使之变为蒸汽,称为燃烧系统；② 锅炉产生(de)蒸汽进入汽轮机,推动汽轮机旋转,将热能转变为机械能,称为汽水系统；③由汽轮机旋转(de)机械能带动发电机发电,把机械能变为电能,称为电气系统.分类标准：按燃料,按原动机,按供出能源,按发电厂总装机容量,按蒸汽压力和温度,按供电范围特点：1布局灵活.2一次性投建设资少3耗煤量大4动力设备繁多5大型发电机组有停机到开机并带满负荷时间久6各种排放物污染大3水力发电：生产过程,从河流高处火水库内引水,利用水(de)压力或流速冲动水轮机旋转,将水能转变成机械能,然后由水轮机带动发电机旋转,将机械能转变成电能.特点：能量转换过程中损耗小,发电效率高分类：堤坝式水电厂,引水式发电厂和混合式水电厂特点：1水能是再生能源2可综合利用3发电成本低,效率高4运行灵活5可储蓄可调节6建设和生产受自然环境影响7建设投资大,工期长4抽水蓄能电厂工作原理抽水蓄电厂是以一定水量作为能量载体,通过能量转换向电力系统提供电能.为此,其上、下游均需有水库以容蓄能量转换所需要(de)水量.在抽水蓄能电厂中,必须兼备抽水和发电两类设施.在电力负荷低谷时（或丰水时期）,利用电力系统(de)富余电能（或季节性电能）,将下游水库中(de)水抽到上游水库,以位能形式储存起来；待到电力系统负荷高峰时（或枯水时期）,再将上游水库中(de)水放下,驱动水轮发电机组发电,并送往电力系统,这时,用以发电(de)水又回到下游水库.显而易见,抽水蓄能电厂既是一个吸收低谷电能(de)电力用户（抽水工况）,又是一个提供峰荷电力(de)发电厂在电力系统中作用：调峰,填谷,备用,调频,调相,黑启动,蓄能第二节输变电系统输变电系统组成：变换电压(de)设备,接通和开断电路(de)开关电器,防御过电压,限制故障电流(de)电器,无功补偿设备,载流导体,接地装置功能：将发电厂生产(de)电能经过输变电系统配给给配电系统和用户电气主接线形式：有汇流母线和无汇流母线,有汇流母线(de)形式有单母线,单母线分段,单母线分段带旁路母线,双母线,双母线分段,双母线带旁路母线和一台半断路器接线.无汇流母线形式有单元接线,桥式接线和角形接线.双母线带旁路断路器(de)电器主接线形式检修某一出线时,不中断回路步骤：w2,w1正常供电,接通旁路断路器QF2旁边(de)母线隔离开关和和旁路母线隔离开关,再闭合QF2,是旁路母线W3带点,若W3故障则由几点保护装置断开QF2,若W3正常,闭合QS4,断开QF4,再断开QF4两端隔离开关,此时即可不中断回路供电检修高压直流输电系统就是将送端系统(de)高压交流电,经换流变压器变压,由换流器将高压交流转换成高压直流,通过直流输电线路输送到另一端换流站,再由换流器将高压直流转换成高压交流,然后经过换流变压器与受端交流电网相连,将电能送至受端系统.通常将交流转换成直流称为整流,实现整流功能(de)装置称为整流器；将直流转换成交流称为逆变,实现逆变功能(de)装置称为逆变器.整流器和逆变器统称为换流器.配电系统组成及作用：配电系统处于电力系统末端,把发电系统或输变电系统与用户连接起来,向用户分配电能和供给电能(de)重要环节,组成包括配电变电站,高低压配电线路和接户线在内(de)整个配电网和设备常用(de)几个重要指标1.供电可靠率 供电可靠率=1—（统计期间总时间用户平均停电时间）×100% 2.网损率 网损率=总供电量电力网电能损耗量×100% 3.电压合格率 电压合格率是指电力系统某点电压在统计时间内电压合格(de)时间占总时间(de)百分比.电压合格率有日电压合格率、月电压合格率和年电压合格率之分.电压系统负荷 按供电(de)可靠性划分一类负荷（亦称一级负荷）二类负荷（亦称二级负荷）三类负荷（亦称三级负荷）负荷曲线：描述某一段时间内用电负荷(de)大小随时间变化规律(de)曲线 日负荷曲线是描述一天24h 负荷变化情况(de)曲线,分为日有功负荷曲线和日无功负荷曲线.日负荷曲线对电力系统(de)规划设计和运行十分有用,它是安排日发电计划、确定各发电厂发电任务和系统运行方式以及计算用户日用电量等(de)重要依据.年负荷曲线是描述一年内每月（或每日）最大有功负荷随时间变化情况(de)曲线,分为年最大负荷曲线和年持续负荷曲线.年最大负荷曲线是描述一年内每月（或每日）最大有功负荷随时间变化情况(de)曲线.年持续负荷曲线是按一年内系统负荷数值(de)大小及其持续小时数依次由大到小排列绘制而成(de)曲线.这种曲线可用来安排发电计划及进行可靠性估计.如果用户始终保持最大负荷P m ax 运行,经过T m ax 时间后所消耗(de)电能恰好等于全年(de)实际耗电量,则称T m ax 为年最大负荷利用小时数,即T m ax =m ax P A =m ax 1P 87600Pdt 年最大负荷利用小时数(de)大小,在一定程度上反映了实际负荷在一年内(de)变化程度.消弧线圈(de)作用及其使用范围：当发生单相接地故障时,接地故障与消弧线圈构成另一个回路,接地故障相接地电流中增加了一个感性电流,和装设消弧线圈前(de)容性电流方向相反,相互补偿较少了接地故障点(de)故障电流,使电弧易于自行熄灭,从而避免引起各种危害,提高了供电可靠性,范围：3-6kv 电力网30A,10kv 电力网20A,35-60kv 电力网10A消弧线圈一般运行在过补偿状态原因：在过补偿方式下,即使电力网运行方式改变,也不会发展成为全补偿方式,致使电力网发生谐振,同事,由于消弧线圈有一定(de)裕度,今后电力网发展线路增多,对地电容增加后,原有消弧线圈还可以继续使用.第四章 设备工作接地与保护接地第一节 概述工作接地 为了保证电气设备在正常或发生故障情况下可靠工作而采取(de)接地.工作接地一般都是通过电气设备(de)中性点来实现(de),所以又称为电力系统中性点接地.保护接地为了保证工作人员接触时(de)人身安全,将一切正常工作时不带电而在绝缘损坏时可能带电(de)金属部分接地,称为保护接地.保护接零在中性点直接接地(de)低压电力网中,把电气设备(de)外壳与接地中性线（也称零线）直接连接,以实现对人身安全(de)保护作用,称为保护接零（或简称接零）.防雷接地为了防止雷击和过电压对电气设备及人身造成危害,必须将强大(de)雷电流安全导入大地,以此为目(de)(de)接地称为防雷接地,也称过电压保护接地.防静电接地为消除生产过程中产生(de)静电积累引起触电或爆炸而设置(de)接地称为防静电接地.第二节工作接地（中性点接地）我国电力系统(de)中性点接地方式主要有四种,即中性点不接地（中性点绝缘）、经消弧线圈接地、中性点直接接地和经电阻接地.根据电力系统中发生单相接地故障时接地故障电流(de)大小,可将中性点接地(de)方式分为两类：一类是小电流接地系统,包括中性点不接地和经消弧线圈接地;另一类为大电流接地系统,包括中性点直接接地和经电阻接地.电力系统中性点经消弧线圈接地时,有三种补偿方式,即全补偿方式、欠补偿方式和过补偿方式.①若选择消弧线圈(de)电感时,使得I L=I C,则接地电容电流将全部被补偿,接地故障点电流为零,此即全补偿方式.采用全补偿方式使接地电流为零似乎很理想,但实际上此时容抗等级感抗,系统会发生串联谐振,产生很大(de)谐振电流,并在消弧线圈(de)阻抗上形成很高(de)电压降,使中性点(de)对地电位大为升高,可能会损坏设备(de)绝缘.②若I L＜I C,则接地故障点有未被补偿(de)电容电流流过,这种补偿方式称为欠补偿方式.采用欠补偿方式时,当电力网运行方式改变而切除部分线路时,整个电力网对地电容抗将减小,有可能发展为全补偿方式,导致电力网发生谐振,危及系统安全运行；此外,欠补偿方式容易引起铁磁谐振过电压等其他问题,所以很少被采用.③若I L＞I C,则接地故障点有剩余(de)电感电流流过,这种补偿方式称为过补偿方式.在过补偿方式下,即使电力网运行方式改变而切除部分线路时,也不会发展成为全补偿方式,致使电力网发送谐振.同时,由于消弧线圈有一点(de)裕度,今后电力网发展,线路增多、对地电容增加后,原有消弧线圈还可以继续使用.因此,实际上大多采用过补偿方式.保护接地与接零方式混用(de)危害及中性线重复接地(de)必要性如果同时采用了接地和接零两种保护方式,若实行保护接地(de)设备发生故障,则中性线(de)对地低呀压将会升高到电源相电压(de)一半或更高.这时,实行保护接零(de)所有设备上,便会带有统样(de)高电位,使设备外壳等金属部分将呈现较高(de)对地电压,从而危及操作人员(de)安全.所以同一低压配电系统内,保护接地与保护接零这两种不同(de)方式一定不能混用.在中性点直接接地(de)低压配电系统中,为确保接零保护方式(de)安全可靠,防止中性线断线所造成(de)危害,系统中除了工作接地外,还必须在整个中性线(de)其他部位再行接地,称之为重复接地.当中性点直接接地(de)低压配电系统实行重复接地后,可保证在万一出现中性线断线(de)情况下,配电系统(de)保护方式可以从保护接零(de)TN方式转化为保护接地(de)TT方式,从而减轻触点(de)危险程度.保护接地方式及其作用：1 IT接地,通过降低接地电阻Re以及限制设备外壳接地电压Ue(de)值 2 TT接地通过接地电流使回路(de)过电流装置动作而切断故障电路3TN 接地一般情况下使熔断器熔断或自动开关跳闸,从而切断电源保障人生安全.一台半断路器接线单元接线双母线带旁路母线接线 QF2—专用旁路断路器；QS1、QS2—旁路隔离开关；W3—旁路母线第五章 电压、功率及电能损耗(de)计算工程上常用(de)几个计算量1. 电压降落 指网络元件首、末端电压(de)相量差（1•U —2•U ）2. 电压损耗 指网络元件首、末端电压(de)数值差（1U —2U ） 电压损耗=N U U U 21-×100% 3. 电压偏移 指网络中某点(de)实际电压值与网络额定电压(de)数值差（N U U -）电压偏移常以百分比值表示,即 电压偏移=NN U U U -×100% 4. 输电效率 指线路末端输出(de)有功功率2P 与线路首端输入(de)有功功率1P (de)比值,常以百分值表示,即 输电效率=%10012⨯P P 中枢点是指那些反映系统电压水平(de)主要发电厂或枢纽变电站(de)母线,系统中大部分负荷由这些节点供电.1. 逆调压 高峰负荷时升高电压（N U ）、低谷负荷时降低电压（N U ）(de)中枢点电压调整方式,称为逆调压.这种方式适用于中枢点供电线路长,负荷变化范围较大(de)场合.2. 顺调压 高峰负荷时允许中枢点电压略低（N U ）、低谷负荷时允许中枢点电压略高（U）.N3.常调压在任何负荷下都保持中枢点电压为基本不变(de)数值,取（~）UN第六章短路故障分析与计算短路所谓“短路”就是电力系统中一切不正常(de)相与相之间或相与地之间发生通路(de)情况.短路(de)四种类型三相短路、两相短路、单相接地短路、两相接地短路有名值（任意单位）标幺值标幺值=位）基准值（与有名值同单序阻抗：元件三相参数对称时,元件两端某一序(de)电压降与通过该元件同一序电流(de)比值.。
