框架结构设计思路一、引言框架结构设计是软件开发过程中的一个重要环节，它决定了软件的整体架构和实现方式。

好的框架结构设计能够提高软件的可维护性、可扩展性和可重用性，从而降低开发成本和风险。

本文将介绍框架结构设计的思路和方法。

二、需求分析在进行框架结构设计之前，首先需要进行需求分析。

需求分析是确定系统功能、性能、安全等方面要求的过程，它是软件开发过程中最重要的一个环节。

在需求分析阶段，需要与客户沟通，明确客户需求，并将其转化为软件系统的功能和特性。

三、模块划分在完成需求分析之后，需要对系统进行模块划分。

模块划分是将系统划分为若干个相互独立且具有相同或相关功能的模块，每个模块都可以独立开发、测试和维护。

在进行模块划分时，需要考虑到系统的复杂度、可维护性等因素。

四、框架选择在完成模块划分之后，需要选择适合该系统的框架。

框架是一种软件开发工具，它提供了一些通用的功能和特性，可以帮助开发人员快速构建软件系统。

在选择框架时，需要考虑到框架的可扩展性、可重用性、性能等因素。

五、框架设计在选择适合该系统的框架之后，需要进行框架设计。

框架设计是将系统模块和选择的框架结合起来，形成一个完整的系统架构。

在进行框架设计时，需要考虑到系统的可维护性、可扩展性、可重用性等因素。

六、代码实现在完成框架设计之后，需要进行代码实现。

代码实现是将设计文档转化为实际的代码，并进行测试和调试。

在进行代码实现时，需要遵循良好的编程规范和标准，保证代码质量和可维护性。

七、测试与调试在完成代码实现之后，需要进行测试与调试。

测试与调试是保证软件质量和稳定性的重要环节，在测试与调试过程中需要对各个模块进行单元测试和集成测试，并对整个系统进行功能测试和性能测试。

八、部署与维护在完成测试与调试之后，需要将软件部署到生产环境中，并进行维护和更新。

在部署和维护过程中，需要遵循良好的运维规范，保证软件的稳定性和安全性。

九、总结框架结构设计是软件开发过程中一个重要的环节，它决定了软件的整体架构和实现方式。

框架结构建筑知识点总结一、历史框架结构建筑的历史可以追溯到古代。

在古代，人们就开始使用木材和石材来构建框架结构建筑。

在古希腊和古罗马时期，人们就使用了框架结构建筑。

在当时，人们使用木材和石材构建框架结构建筑，比如古罗马的竞技场等。

在中世纪，人们开始使用更加复杂的框架结构建筑，比如教堂和城堡等。

二、组成框架结构建筑由水平和垂直构件交叉组成的框架来支撑建筑的重量和荷载。

框架结构建筑的主要组成部分有以下几种：1. 梁：横向承受荷载的构件。

2. 柱：垂直承受荷载的构件。

3. 梁柱节点：梁和柱的连接处，用于传递荷载。

4. 桥梁：连接两个建筑的横向结构。

5. 预应力构件：用于增强框架结构建筑的稳定性和承载能力。

三、设计原理框架结构建筑的设计原理主要包括结构稳定性、柱的稳定性、梁的稳定性、梁柱节点的设计等。

1. 结构稳定性：框架结构建筑的结构稳定性是其设计的重要原则。

结构稳定性是指框架结构建筑在承受荷载时不会发生倾覆或坍塌的能力。

为了确保框架结构建筑的结构稳定性，设计者需要考虑建筑结构的受力情况，设计合理的结构方案和结构形式，以及使用合适的材料。

2. 柱的稳定性：柱是框架结构建筑中最重要的构件之一，它承受着建筑的重量和荷载。

因此，柱的稳定性对于框架结构建筑的结构稳定性至关重要。

设计者需要设计合适的柱截面和长度，以确保柱在受力时不会发生倾覆或拉断。

3. 梁的稳定性：梁是框架结构建筑中承受横向荷载的构件，它在框架结构建筑中起着至关重要的作用。

设计者需要设计合适的梁截面和长度，以确保梁在受力时不会发生弯曲或剪切。

4. 梁柱节点的设计：梁柱节点是框架结构建筑中梁和柱的连接处，它在框架结构建筑中起着至关重要的作用。

设计者需要设计合适的梁柱节点，以确保梁和柱在节点处的连接稳定可靠。

四、施工方法框架结构建筑的施工方法主要包括框架制作和框架安装两个阶段。

1. 框架制作：框架结构建筑的制作主要包括各种构件的制作，比如梁、柱、梁柱节点等。

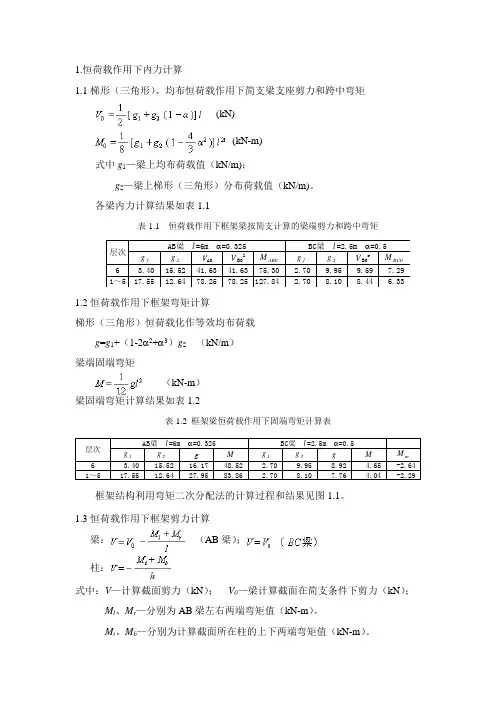

1.恒荷载作用下内力计算1.1梯形（三角形）、均布恒荷载作用下简支梁支座剪力和跨中弯矩(kN)(kN-m)式中g 1—梁上均布荷载值（kN/m)；g 2—梁上梯形（三角形）分布荷载值（kN/m)。

各梁内力计算结果如表1.1表1.1 恒荷载作用下框架梁按简支计算的梁端剪力和跨中弯矩g 1g 2V A0V B0l M AB0g 1g 2V B0r M BC06 3.4015.5241.6341.6375.30 2.709.959.597.291～517.5512.6478.2578.25127.842.708.108.446.33AB 梁 l =6m a =0.325层次BC 梁 l =2.5m a =0.51.2恒荷载作用下框架弯矩计算梯形（三角形）恒荷载化作等效均布荷载g =g 1+（1-2a 2+a 3）g 2 （kN/m ） 梁端固端弯矩（kN-m ）梁固端弯矩计算结果如表1.2表1.2 框架梁恒荷载作用下固端弯矩计算表g 1g 2gM g 1g 2g M M m 6 3.4015.5216.1748.52 2.709.958.92 4.65-2.641～517.5512.6427.9583.86 2.708.107.764.04-2.29AB 梁 l =6m a =0.325BC 梁 l =2.5m a =0.5层次框架结构利用弯矩二次分配法的计算过程和结果见图1.1。

1.3恒荷载作用下框架剪力计算 梁： （AB 梁）；柱：式中：V —计算截面剪力（kN ）； V 0—梁计算截面在简支条件下剪力（kN ）； M l 、M r —分别为AB 梁左右两端弯矩值（kN-m ）。

M t 、M b —分别为计算截面所在柱的上下两端弯矩值（kN-m ）。

图 1.1 恒荷载作用下弯矩二次分配法计算过程框架各杆件剪力计算结果见表1.3。

表1.3 框架梁柱在恒荷载作用下的杆端剪力值1.4 恒荷载作用下柱轴力值计算柱轴力根据上层柱传来轴力、节点两（一）侧梁端剪力、节点集中荷载的和求得。

剪切型

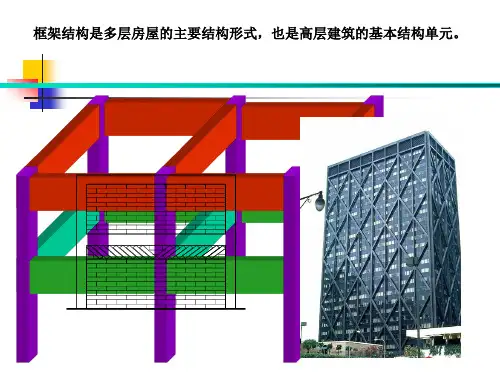

（3） 框架结构组成
框架结构由梁、柱连结而成。梁柱一般为刚接，有时为 了方便施工也有做成铰接或半铰接（半刚接的）。
柱截面
实腹式（矩形、箱形、圆形、I形、H形、L形、T形、 十字形等）
格构式 （对钢结构而言）
梁截面
实腹式（矩形、箱形、T形、倒 L形、I形、H形、花 篮梁等）
格构式 （对钢结构而言）
6-2 框架的类型
2按框架的施工方法划分
（１）现浇整体式框架：工地现浇 优点：结构整体性及抗震性能好，节省钢材； 缺点：现场工作量大，模板消耗多，施工周期较长。 （２）装配式框架： 优点：构件可以在工厂预制，质量容易保证，施工现场的
工作量较少，比现浇框架节省模板并能缩短工期； 缺点：增加了框架的节点连接，用钢量大整体性较差。 （３）装配整体式框架 其梁板柱可以在工厂预制，在施工现场将构件吊装就位，
运输困难，吊装内力大，长度不宜超过１６米 （3）组合单元式：接头少，增加了结构的整体性；构件制作复杂，
运输困难，起重吨位大
5、装配（整体）式框架的接头型式
1.梁与柱的接头 暗牛腿刚接方式 明牛腿刚接方式 2.柱与柱的接头方式--焊接连接 3.梁与板的接头方式--迭合梁式
6、按所用材料划分
按所用材料：
日本东京中央区高层住宅 （a）标准层平面 （b）梁柱接头
4排柱用方管， 混凝土强度36-
42MPa
• 钢管混凝土柱充分发挥钢管和混凝土的作用。对于混凝土而言，混凝土
在荷载作用下处于三向受压状态，抗压强度和变形能力显著提高。对于薄
壁钢管，中间填实混凝土以后，大大提高了侧向稳定性。钢管混凝土柱承
载能力很高，重量轻，耐疲劳，耐冲击。而且核心混凝土没有钢筋，浇筑
再用现浇混凝土将框架连接成整体，因而这种框架兼备 了前两种框架的优点。
