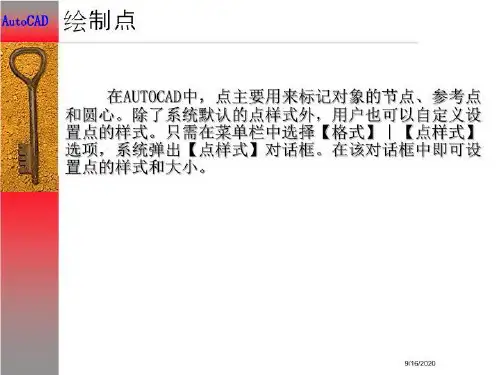

AUTOCAD点圆(弧)椭圆构造线

•

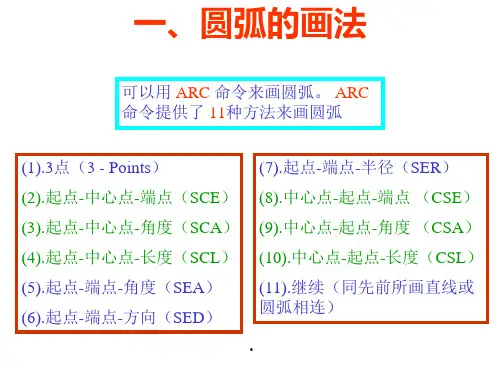

(8).中心点-起点-端点 （CSE）
(9).中心点-起点-角度 （CSA） (10).中心点-起点-长度（CSL） (11).继续（同先前所画直线或 圆弧相连）
激活 ARC 命令
•在 Draw 工具栏中选择 Arc 选项
•从 Draw 下拉菜单中选择 Arc 选项
•在 Command 提示符下键入 arc 并按空格键或 Enter 键 激活 ARC 命令后，AutoCAD 提示： Command：ARC Specify start point of arc or[CEnter]：
Specify end point of arc：（指定圆弧的端点）
•
2. Start - Center - End (SCE)选项
Command：arc Specify start point of arc or [Center]：（指定圆弧的起点） Specify second point of arc or [Center/END]：c Specify center point of arc：（指定圆弧的中点） Specify end point of arc or [Angle/chrod Length]：（指定圆弧 的端点）
Current settings：Mode = TRIM , Radius = <当前值>
•
3. Start - Center - Angle (SCA)选项
用起点与中心的连线同另一半径之 间的夹角代替另一半径上的端点
Command：arc
Specify start point of arc or [CEnter]：（指定圆弧的起点） Specify second point of arc or [CEnter/END]：c Specify center point of arc：（指定圆弧的中点） Specify end point of arc or [Angle/chrod Length]：A
