(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920353912.5
(22)申请日 2019.03.20
(73)专利权人 宁波中鹏锂能源科技有限公司
地址 315100 浙江省宁波市鄞州区瞻岐镇
联胜盐场
(72)发明人 张贺鹏　
(51)Int.Cl.
H01M 2/10(2006.01)
H01M 2/34(2006.01)
H01M 2/20(2006.01)
(54)实用新型名称一种新型锂电池包(57)摘要本实用新型涉及一种新型锂电池包，涉及锂电池的技术领域，解决了当温度达到2400℃时，镍才会熔断，一旦锂电池包在使用时发生短路等故障，镍片不能及时熔断，导致锂电池包内锂电池组的使用寿命降低的问题，其包括外壳、锂电池组、电路板和至少一对一端与锂电池组连接另一端穿设于电路板上的镍片，镍片的另一端焊接有用于桥接镍片和电路板的铝丝，铝丝的一端与镍片焊接另一端与电路板焊接；电路板上还焊接有与铝丝的另一端焊接的铜片。

本实用新型具有当锂电池包在使用时发生短路等故障，铝丝能够及时熔断，以对锂电池组进行保护，提高了锂电
池组的使用寿命的效果。

权利要求书1页 说明书3页 附图5页CN 209641706 U 2019.11.15
C N 209641706
U
权　利　要　求　书1/1页CN 209641706 U
1.一种新型锂电池包，包括外壳（1）、锂电池组（2）、电路板（3）和至少一对一端与锂电池组（2）连接另一端穿设于电路板（3）上的镍片（4），其特征在于：所述镍片（4）的另一端焊接有用于桥接镍片（4）和电路板（3）的铝丝（5），所述铝丝（5）的一端与镍片（4）焊接另一端与电路板（3）焊接；
所述电路板（3）上还焊接有与铝丝（5）的另一端焊接的铜片（6）。

2.根据权利要求1所述的一种新型锂电池包，其特征在于：所述电路板（3）上向远离电路板（3）的一侧凸出设置有至少两个定位柱（7），所述铜片（6）上开设有供定位柱（7）插接定位的定位孔（8）。

3.根据权利要求1所述的一种新型锂电池包，其特征在于：所述铜片（6）向远离电路板（3）的方向弯折成型有固定板（9），所述固定板（9）上开设有至少一个供铝丝（5）的另一端插接的插接孔（10）。

4.根据权利要求1所述的一种新型锂电池包，其特征在于：所述锂电池组（2）向靠近电路板（3）的方向凸出设置有供镍片（4）靠近电路板（3）的一端嵌设限位的限位块（11）。

5.根据权利要求4所述的一种新型锂电池包，其特征在于：所述镍片（4）靠近电路板（3）的一侧一体设置有至少一个一侧与电路板（3）抵接另一相对侧与限位块（11）抵接的抵接片（12），所述抵接片（12）位于电路板（3）与锂电池组（2）之间。

6.根据权利要求5所述的一种新型锂电池包，其特征在于：所述限位块（11）上还开设有供抵接片（12）插接的插接槽（13）。

7.根据权利要求1所述的一种新型锂电池包，其特征在于：所述镍片（4）穿出电路板（3）的一侧开设有至少一个供铝丝（5）的一端穿设的穿设孔（14）。

8.根据权利要求7所述的一种新型锂电池包，其特征在于：所述穿设孔（14）的数量为两个，所述铝丝（5）的一端依次穿设于两个穿设孔（14）上。

2。

合集下载

【CN209461743U】一种电动汽车快换式电池电气连接器【专利】

【CN209461743U】一种电动汽车快换式电池电气连接器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296628.9(22)申请日 2019.03.09(73)专利权人 铠龙东方汽车有限公司地址 214000 江苏省无锡市惠山工业转型集聚区北惠路(72)发明人 李念　滕景龙　(51)Int.Cl.H01R 24/00(2011.01)H01R 13/629(2006.01)H01R 13/64(2006.01)H01R 27/02(2006.01)B60L 53/80(2019.01)(54)实用新型名称一种电动汽车快换式电池电气连接器(57)摘要本实用新型公开了一种电动汽车快换式电池电气连接器，其技术方案要点是所述插头设置有插头安装基板和插头安装压板，插头安装压板上设有方形的插头盖，插头盖一侧设置有动力输出整车端、通讯输出整出端和电线接地端；插头安装基板上设置有插头芯体插针，插头芯体与插头盖对应连接设置有动力输出整车端、通讯输出整出端和电线接地端，插头芯体两侧设置有定位导柱；所述插座内部设置有插座芯体，插座芯体设置有动力输出电池端插针、通讯输出电池端插针和电线接地端插针，插座芯体两侧设置有定位导柱。

实现了快速实现电池切换，保证快换插件的装配精度，推动了电动车行业的发展。

权利要求书1页 说明书3页 附图3页CN 209461743 U 2019.10.01C N 209461743U权　利　要　求　书1/1页CN 209461743 U1.一种电动汽车快换式电池电气连接器，包括插座（2）和插头（1）；所述插座（2）固定在电池箱盖上，插头（1）固定在车身上；其特征在于：所述插头（1）设置有插头安装基板（3）和插头安装压板（4），插头安装压板（4）上设有方形的插头盖（5），插头盖一侧设置有动力输出整车端（6）、通讯输出整车端（7）和第一电线接地端（8）；插头安装基板（3）上设置有插头芯体（9），插头芯体（9）与插头盖（5）对应连接设置有动力输出插针插座（10）、通讯输出整车端（7）和第一电线接地端（8），插头芯体（9）两侧设置有插头定位导柱（11）；所述插座（2）内部设置有插座芯体（12），插座芯体（12）设置有动力输出插座（13）、通讯输出电池端（14）和第二电线接地端（15），插座芯体（12）背面设置有动力输出电池端（16），插座芯体（12）两侧设置有插座定位导柱（17）。

【CN209692378U】一种主从式电池控制系统【专利】

【CN209692378U】一种主从式电池控制系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920350626.3(22)申请日 2019.03.19(73)专利权人 莱克电气股份有限公司地址 215009 江苏省苏州市新区向阳路1号(72)发明人 倪祖根　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.H02J 7/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种主从式电池控制系统(57)摘要本申请公开了一种主从式电池控制系统，包括至少两个电池包，每个电池包包括：信号接入模块、主控模块、电芯、通信模块及信息采集模块；信号接入模块用于获取启动信号并发送至主控模块；主控模块用于接收启动信号后将自身确定主包，并通过通信模块将主包确认信息发送给其余电池包，以使得其余电池包收到主包确认信息后将自身确定为从包；信息采集模块用于将获取的电芯的电压作为本包的电压并发送至本包主控模块；主包的主控模块获取从包的电压，判断从包的电压与本电池包电压的差值符合预设范围时，允许从包运行。

应用本申请方案，提高了多电池包的电池的使用灵活性。

权利要求书1页 说明书6页 附图2页CN 209692378 U 2019.11.26C N 209692378U权　利　要　求　书1/1页CN 209692378 U1.一种主从式电池控制系统，其特征在于，包括至少两个电池包，每个所述电池包包括：信号接入模块、主控模块、电芯、通信模块以及信息采集模块；所述信号接入模块与所述主控模块连接，用于获取启动信号并发送至所述主控模块；所述主控模块与所述通信模块连接，用于接收所述启动信号后将自身确定为电池的主包，并通过所述通信模块将主包确认信息发送给其余电池包，以使得其余电池包收到所述主包确认信息后将自身确定为从包；所述信息采集模块与所述主控模块以及所述电芯连接，用于将获取的所述电芯的电压作为本电池包的电压，并发送至本电池包的所述主控模块；并且，所述主包的主控模块通过所述主包的通信模块获取所述从包的电压，判断所述从包的电压与本电池包电压的差值，并在差值符合预设范围时，通过所述主包的通信模块发送允许运行指令，以允许所述从包运行。

【CN210148013U】一种电动工具电池包【专利】

【CN210148013U】一种电动工具电池包【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920642752.6(22)申请日 2019.05.07(73)专利权人 苏州纬方电子有限公司地址 215000 江苏省苏州市吴中区越溪街道前珠路18-38号2幢(72)发明人 杭志方　金新华　(74)专利代理机构 北京和联顺知识产权代理有限公司 11621代理人 程亮(51)Int.Cl.B25F 5/00(2006.01)H01M 2/10(2006.01)(54)实用新型名称一种电动工具电池包(57)摘要本实用新型公开了一种电动工具电池包，具体涉及电池包领域，包括主体外壳，所述主体外壳的一侧外表面固定安装有安装板，所述主体外壳的内部设置有两块内板，两块所述内板呈对称排列，所述主体外壳的一侧外表面位于安装板的下方设置有充电板，所述内板的上端固定安装有若干片散热片。

本实用新型通过设置内板、内槽、限位柱和滑钮，当电池包在进行充电与放电的过程中，第二弹簧会向外侧推动滑钮，使内板上的散热片暴露在主体外壳外，对电池包进行散热，增加了电池包在使用时散热效果，避免电池包受到高温影响造成损伤，当使用完毕后，人们可以将内板推入内槽，将内板收入到内槽内，节约电池包占用的空间，较为实用。

权利要求书1页 说明书4页 附图3页CN 210148013 U 2020.03.17C N 210148013U权　利　要　求　书1/1页CN 210148013 U1.一种电动工具电池包，包括主体外壳(1)，其特征在于：所述主体外壳(1)的一侧外表面固定安装有安装板(2)，所述主体外壳(1)的内部设置有两块内板(3)，两块所述内板(3)呈对称排列，所述主体外壳(1)的一侧外表面位于安装板(2)的下方设置有充电板(4)；内板(3)的上端固定安装有若干片散热片(31)，若干片所述散热片(31)呈平行排列，所述内板(3)的底端设置有滑钮(32)，所述滑钮(32)的一端固定连接有第二弹簧(33)，所述内板(3)的顶端固定安装有限位柱(34)；安装板(2)的内部设置有按钮(21)，所述安装板(2)的内部位于按钮(21)的下方设置有第一弹簧(22)，所述按钮(21)的一端固定连接有连接板(23)，所述连接板(23)的内部设置有中轴(24)，所述连接板(23)的一端固定安装有卡板(25)，所述安装板(2)的两侧设置有固定钮(26)。

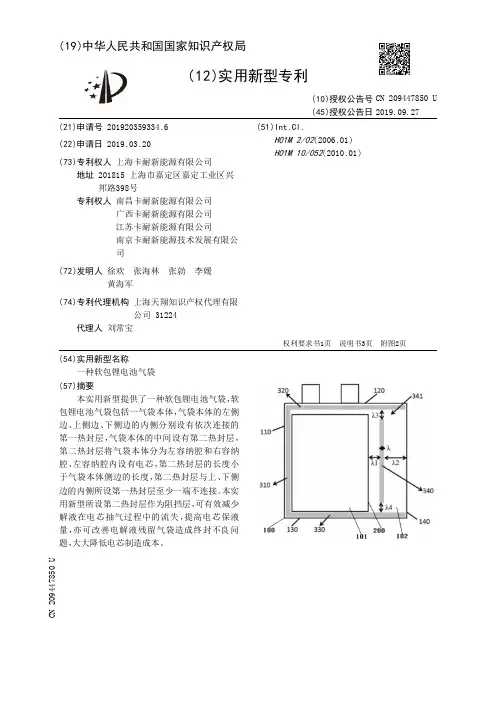

【CN209447850U】一种软包锂电池气袋【专利】
