第六部分 螺纹孔深度加工及攻丝注意事项
螺纹孔加工尺寸和深度计算 普通螺纹手动攻丝方法及注意事项
普通丝锥攻螺纹中常出现的问题
案例三
在转角法中，转角已达到设定值，而最终力矩值超小 出了监控范围（70-110 N· m）机器报警？？？
4.6、加强过程控制
首检
巡检
第五部分 螺纹常见的失效形式与预防措施
常见的失效形式
防止松动的有效措施
5.1 螺纹联接的常见失效形式:
松动 装配拉长
疲劳断裂
延迟断裂
装配断裂
装配脱扣
过载静断
支承面摩擦力 矩TW 轴力
2）螺纹副摩擦力矩TS
T = Ts + Tw 注：轴向力所产生的力矩为 零。
轴力
螺纹副摩擦 力矩TS
2.4、拧紧力矩和紧固轴力的关系
紧固轴力Ff （预紧力）的计算： 弹性区域内 T = K Ff d
紧 固 轴 力 Ff 塑性区
Fmax Kmin Kmax
弹性区
Fmin
连接零件 角螺栓和螺母 凸缘螺栓和螺母
扭矩系数 K
有润滑
0．18 0．23
无润滑
0．26 0．31
4.5.3 零部件质量的影响
零部件的质量对拧紧力矩的也有一定的影 响，如螺纹烂牙、定位尺寸误差、支撑面变形 等。 例：轮胎螺栓与钢圈的定位误差，易造成 “假扭矩”，即力矩达到要求，在地面滚动后， 力矩急剧下降。 连接件表面存在有杂质、磕碰、毛刺、定位误 差、支撑面变形等，使结合面产生非正常连接，螺 纹结合面将产生咬合现象。使得相同的装配扭矩所 产生的轴向预紧力降低、甚至为零。

螺栓结构知识点总结一、螺栓的定义和分类螺栓是一种常用的连接元件，其主要作用是将两个或多个零部件牢固地连接在一起。

螺栓通常由螺纹杆和螺母组成。

螺栓可以根据其用途和性能特点进行分类，主要包括标准螺栓、特种螺栓和高强度螺栓。

1. 标准螺栓标准螺栓是最常见的一种螺栓，通常用于一般机械设备和结构的连接。

根据GB5782-86《六角螺栓与螺母》和GB5783-86《圆头六角螺栓》的标准规定，标准螺栓可以分为六角头螺栓、圆头六角螺栓、方头螺栓等几种类型。

2. 特种螺栓特种螺栓是指在特定工况下使用的螺栓，其结构和性能特点会根据不同的使用要求进行设计和制造。

特种螺栓通常包括高温螺栓、耐腐蚀螺栓、阻尼螺栓等。

3. 高强度螺栓高强度螺栓是为了满足对连接强度和刚度要求较高的场合而设计的一种螺栓。

高强度螺栓通常要求材料强度和螺纹连接的紧固力都比一般螺栓高。

二、螺栓的材料和表面处理螺栓的材料和表面处理对其性能和使用寿命有着重要的影响，常见的螺栓材料包括碳钢、合金钢、不锈钢等。

而表面处理则包括镀层、热处理、表面氧化等。

1. 螺栓材料常见的螺栓材料有：碳素结构钢（C级、D级、A级）、合金结构钢、不锈钢和钛合金等。

其中碳素结构钢是最常见的材料，其优点是价格低廉、易于加工，而合金结构钢和不锈钢则具有较高的强度和耐腐蚀性能。

2. 螺栓的表面处理螺栓的表面处理可以提高其耐腐蚀性能、抗疲劳性能和摩擦系数，从而延长其使用寿命。

常见的表面处理方法有：镀层、热处理、表面氧化、喷涂等。

其中镀层包括镀锌、镀镍、镀铬等，可以有效增强螺栓的耐腐蚀性能。

三、螺栓的性能指标和标记螺栓的性能指标包括拉伸强度、抗剪强度、连接方式、紧固力和螺纹类型等。

而标记则是根据不同的标准和规范对螺栓进行标志，以确保其使用和维护的安全可靠。

1. 螺栓的性能指标（1）拉伸强度是螺栓材料的抗拉断强度，通常由材料的标称强度和拉伸试验结果确定。

常见的螺栓材料标称强度有：4.8级、8.8级、10.9级和12.9级等。

1、通孔：当螺栓连接两零件时，通过两个孔。

通孔直径Dh的大小按照装配精度参照：GB277来加工。

2、攻丝前底孔：精度要求不高可采用钻床直接钻孔，由于钻头大小是有规定系类的，孔大小就需参考相关标准。

同时由于零件材料不同，底孔大小也有差异。

普通螺纹钻底孔用钻头直径尺寸可参考计算公式：d=D-P（式中;P---螺距d--攻螺纹前钻头直径 D---螺纹大径）同时要注意钻孔余留深度选择。

五、螺纹规格和长度L计算说明螺纹规格d有优选规格和非优选规格之分。

一般情况下不使用第二系类的非优选螺纹，如M14螺栓就是非优选。

为了螺栓的互换性，并不是所有螺栓的大小都有。

螺栓长度也是有范围的，同时螺杆又有全螺纹合非全螺纹之分（国标代号也不同）。

在计算螺栓长度时宜露出螺母0.3d长度。

六、螺母分类及用途螺母是将机械设备紧密连接起来的零件，通过内侧的螺纹，同等规格螺母和螺栓才能连接在一起。

根据材料可分为：碳钢、不锈钢、有色金属（如铜）等几大类型，六角螺母按照功称厚度分为1型、2型和薄型三种。

1性六角螺母分布最广，1型螺母有分A,B,C三级，其中A级和B级螺母适用于表面粗糙度较小，对精度要求高的机械、设备和结构上。

而C级螺母则用于表面比较粗糙、对精度要求不高的机械、设备或结构上；2型六角螺母的厚度比较厚，多用在经常需要装拆的场合。

七、垫圈分类及用途常用的垫圈有平垫圈，分为A和B级（GB 97.1）.弹簧即弹性垫圈。

平垫圈的作用：增大接触面积。

弹簧垫作用是：为防止螺母应震动而松动。

垫圈的使用要求：弹簧垫圈必须设置在螺母的一侧。

对于工字钢、槽钢类型刚利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支撑面垂直于螺杆。

螺栓与螺栓孔配合间隙较小，也可不用平垫；如果间隙较大，则在螺杆和螺母处各配一颗。

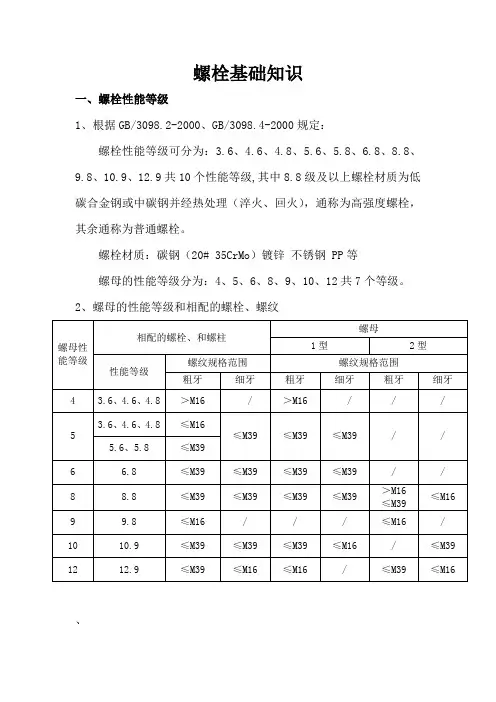

螺栓基础知识一、螺栓性能等级1、根据GB/3098.2-2000、GB/3098.4-2000规定：螺栓性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓材质：碳钢（20# 35CrMo）镀锌不锈钢 PP等螺母的性能等级分为：4、5、6、8、9、10、12共7个等级。

2、螺母的性能等级和相配的螺栓、螺纹、二、螺栓的种类和用途1、六角螺栓-普通粗牙用途：与螺母配合，利用螺纹连接使两个零件连接成为一个整体。

属于可拆卸连接。

2、六角螺栓-普通细牙用途：与普通粗牙一样，利用螺纹连接使两个零件连接成为一个整体。

属于可拆卸连接。

细牙螺栓的自锁性能好，用于受较大冲击、震动或交变载荷的部位，也可用于微调机构的调整。

3、沉头类螺栓用途：螺栓头部可埋入构件内，连接强度高。

一般用在被连接件需要保证平面的情况下使用。

如我线耐磨板连接螺栓都是用沉头螺栓连接。

4、吊耳、U型螺栓用途：吊耳螺栓用于起重、吊装机具做起吊重物用。

一般常用于电机等需要吊装之设备上。

U型螺栓一般作安装固定用。

一般使用在管道的固定、钢丝绳固定等场合。

5、紧定螺钉用途：专供固定机件相对位置用的一种螺钉。

有开槽式、内六角式、方头三种。

一般多用在固定联轴器与平键的相对位置场合。

6、双头螺柱、螺柱一头可埋入构件内，另一头连接另一零件。

一般用在被连接件不能或不便安装带头螺栓的情况下使用。

7、地脚螺栓、膨胀螺栓地脚螺栓：专门埋于混凝土地基中，做固定各种机器、设备的底座用。

膨胀螺栓：一般是把机器设备或结构件等安装在混凝土地基上，墙壁中的一种特殊螺纹连接。

8、扭剪螺栓、活节螺栓扭剪螺栓用途：一般用于对钢构件的连接。

螺栓锁紧后扭剪螺栓的头部应断裂。

活节螺栓用途：多用于需要经常拆开连接的场合或工装上。
