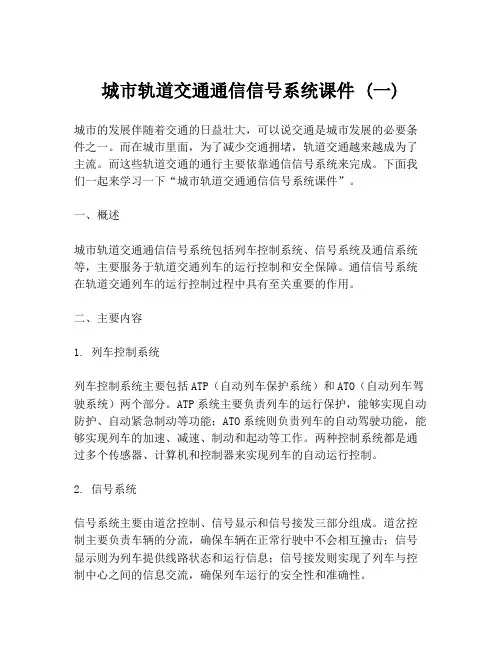

城市轨道交通通信信号系统课件 (一)城市的发展伴随着交通的日益壮大，可以说交通是城市发展的必要条件之一。

而在城市里面，为了减少交通拥堵，轨道交通越来越成为了主流。

而这些轨道交通的通行主要依靠通信信号系统来完成。

下面我们一起来学习一下“城市轨道交通通信信号系统课件”。

一、概述城市轨道交通通信信号系统包括列车控制系统、信号系统及通信系统等，主要服务于轨道交通列车的运行控制和安全保障。

通信信号系统在轨道交通列车的运行控制过程中具有至关重要的作用。

二、主要内容1. 列车控制系统列车控制系统主要包括ATP（自动列车保护系统）和ATO（自动列车驾驶系统）两个部分。

ATP系统主要负责列车的运行保护，能够实现自动防护、自动紧急制动等功能；ATO系统则负责列车的自动驾驶功能，能够实现列车的加速、减速、制动和起动等工作。

两种控制系统都是通过多个传感器、计算机和控制器来实现列车的自动运行控制。

2. 信号系统信号系统主要由道岔控制、信号显示和信号接发三部分组成。

道岔控制主要负责车辆的分流，确保车辆在正常行驶中不会相互撞击；信号显示则为列车提供线路状态和运行信息；信号接发则实现了列车与控制中心之间的信息交流，确保列车运行的安全性和准确性。

3. 通信系统通信系统主要用于列车与控制中心以及站台之间的信息沟通。

系统包括两种通信方式，即有线通信和无线通信。

有线通信主要是通过光纤、电缆和电视、电话等专线实现，而无线通信则是通过卫星通信和电波通信等方式实现。

无论哪种通信方式，都必须确保信息的传输及时、准确、可靠。

三、应用城市轨道交通是城市交通网络的重要组成部分，它的安全、稳定和高效运行是城市发展的基础，而通信信号系统作为轨道交通的运行和安全保障系统，对于城市发展和市民生活起着不可或缺的作用。

同时，轨道交通通信信号系统还会随着科技的发展而不断更新，实现更加快速、智能的运行模式。

四、总结城市轨道交通通信信号系统是城市发展的基础，同时也是保障市民安全、方便出行的重要保障措施。

城市轨道交通信号基础课件——轨道电路简介城市轨道交通系统是现代城市中重要的交通工具之一，保障城市内人员和物资的快速移动。

轨道交通信号系统起着至关重要的作用，确保列车在轨道上安全运行。

本课件将重点介绍城市轨道交通信号系统中的轨道电路。

目录1.轨道电路的作用2.轨道电路的组成3.轨道电路的工作原理4.常见的轨道电路问题与解决方法–电缆断开问题–接地问题–信号干扰问题5.轨道电路的维护与检修–定期维护–故障检修轨道电路的作用轨道电路是城市轨道交通信号系统中的重要组成部分，主要用于监测轨道上的列车位置和速度，以实现列车的自动控制和安全运行。

它通过电气信号的变化，将列车的位置和其他信息传递到轨道信号系统，从而控制轨道交通系统的运行。

轨道电路的组成轨道电路主要由以下几个部分组成：1.电气感应器：安装在轨道上的感应器，用于感知列车的位置和速度。

常见的感应器有轨道电阻器、轨道磁化器等。

2.接触器和继电器：用于接收和放大电气感应器传来的信号，将信号传递给信号系统。

3.室外设备：包括供电设备、信号处理设备等，用于控制和监测轨道电路的工作状态。

轨道电路的工作原理轨道电路工作的基本原理是利用电气信号的变化来感知列车位置和速度。

当列车行驶过程中，轮轴和轨道之间会形成一个闭合电路，电气感应器会检测到这个闭合电路的存在。

通过对闭合电路中的电流进行监测，可以得到列车位置和速度的信息。

在轨道电路中，通过电气感应器感知到的信号会传递到接触器和继电器，然后再传递到信号系统，由信号系统进行进一步处理。

基于列车位置和速度的信息，信号系统可以发送相应的信号，控制轨道交通系统中的信号灯和道岔，保证列车的安全通行。

常见的轨道电路问题与解决方法电缆断开问题在轨道电路中，电缆断开是一个常见的问题。

电缆的断开可能会导致电气感应器无法正常工作，进而影响到轨道电路的正常运行。

•定期检查电缆的连接情况，及时发现并修复断开的电缆。

•采用双回路供电系统，即同时使用两条电缆供电，一旦其中一条电缆发生断开，另一条电缆可以继续供电，保证轨道电路的正常工作。
