钢轨类型及主要尺寸表

第一节钢轨概述钢轨是铁路轨道的主要组成部件。

它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。

钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。

在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。

一、钢轨分类1．按钢轨重量划分可分为：P43、P50和P60轨，我段暂未P75轨。

（1）P43钢轨断面尺寸图及螺栓孔位置布置图（2）50kg/m钢轨断面尺寸及螺栓孔位置图（3）60kg/m钢轨断面尺寸及螺栓孔位置图（4）43kg/m 、50kg/m 和60 kg/m 各部主要尺寸对比P43、P50和P60主要尺寸对比 表１序号 项 目 钢轨规格43kg/m 50kg/m 60kg/m 1 每米钢轨重量(kg) 44.653 51.514 60.64 2 钢轨高度(mm) 140 152 176 3 轨头宽度(mm) 70 70 73 4 轨底宽度(mm) 114 132 150 5 轨腹宽度(mm) 14.5 15.5 16.5 6 螺栓孔直径(mm) 29 31 31 7 螺栓孔距轨底距离 62.5 68.5 69 8 轨端至第1孔中心距(mm) 56 66 76 9 1孔至2孔中心距(mm) 110 150 140 102孔至3孔中心距(mm)1601401402．按钢轨材质划分可分为U71Mn 、U75V 、U75VG 、U71MnG 、U78CrV 、U77MnCr 和U76CrRe 。

目前使用最多的为U71Mn 和U75V 材质的钢轨。

钢轨材质型号的含义：（举例U71Mn 和U75VG ）（1）重载铁路：应选用强度等级不低于980MPa 的热扎钢轨（U75V 、U78CrV 、U77MnCr 和U76CrRe ）；在半径≤1500m 的曲线地段应选用强度等级不低于1180 MPa 的热处理钢轨（可优先选用U78CrV 、U77MnCr 和U76CrRe 等）或贝氏体钢轨。

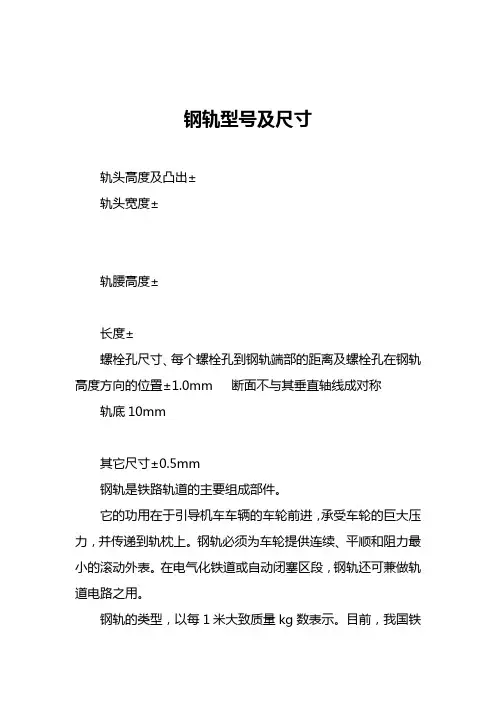

钢轨型号及尺寸轨头高度及凸出±轨头宽度±轨腰高度±长度±螺栓孔尺寸、每个螺栓孔到钢轨端部的距离及螺栓孔在钢轨高度方向的位置±1.0mm 断面不与其垂直轴线成对称轨底10mm其它尺寸±0.5mm钢轨是铁路轨道的主要组成部件。

它的功用在于引导机车车辆的车轮前进，承受车轮的巨大压力，并传递到轨枕上。

钢轨必须为车轮提供连续、平顺和阻力最小的滚动外表。

在电气化铁道或自动闭塞区段，钢轨还可兼做轨道电路之用。

钢轨的类型，以每1米大致质量kg数表示。

目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。

世界上最重型的钢轨已到达77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。

钢轨标准长度为12.5m和25m两种。

铁路钢轨知识：〔1〕重型钢轨知识：每米公称重量大于30kg的钢轨。

火车钢轨和起重机轨都属重轨。

火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。

质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。

生产厂有武钢、鞍钢、包钢和攀钢等。

起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。

用于铺设起重机大于及小车轨道。

生产厂有鞍钢和攀钢。

〔2〕轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。

轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。

主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。

铁路钢轨型号：〔1〕轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。

〔2〕重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。

Ａ—轨高 Ｂ—底宽 C—头宽 Ｄ—腰厚
表6-7-10国产重轨规格
钢轨
类型
断面尺寸
ｍｍ
横截面面积cm２
理 论 重 量 kg
每ｍ
重量
ｍ长的重量
ｍ长的重量
每根钢轨螺栓孔部分重量
未扣除螺栓孔
每端扣除三个螺栓孔
未扣除螺栓孔
每端扣除三个螺 栓孔
A
B
C
D
50
152
132
70ቤተ መጻሕፍቲ ባይዱ
43
140
114
70
38
134
114
68
33
120
110
60
-
-
表6-7-11 国产轻轨规格
轻轨类型
kg/ｍ
断 面 尺 寸 ｍｍ
通常长度
ｍ
截面面积
cｍ２
理论重量
kg/ｍ
Ａ
Ｂ
C
Ｄ
9
5～7
12
6～10
15
6～10
22
7～10
30
7～10
（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验 方法有关标准规定进行。详见“８”中标准。
b—顶宽b1—顶下宽b2—底宽
s—腰宽h—轨高
起重机钢轨的尺寸及质量
型号
截面尺寸/mm
截面面积/cm2
理论质量
W/ (kg/m)
h
b
b1
b2
s
QU70
QU80
QU100
QU120
120
130
150
170
70
80
100
120

名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=2钢轨型号\kg/m=43A\mm=140B\mm=114C\mm=70D\mm=14.5截面面积\F\cm^2=57重心距离\至轨底Z1\cm=6.85重心距离\至轨顶Z2\cm=7.15惯性矩\Jx\cm^4=1480惯性矩\Jy\cm^4=260截面系数\W1=Jx\Z1\cm^3=217.3截面系数\W2=Jx\Z2\cm^3=208.3截面系数\W3=Jy\(B/2)/cm^3=45斜度\K=0.04375理论重量\kg/m=44.653通常长度\m=12.5，25标准号=GB182-63h1\mm=27h2\mm=42h3\mm=77.5a\mm=30.4b\mm=46g\mm=78f1\mm=11f2\mm=14f3\mm=r1\mm=13r2\mm=2r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=5，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993----------------------------------------------------------- 序号=2型号=QU80理论重量\kg/m=63.69b\mm=80b1\mm=87b2\mm=130s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44r\mm=8r1\mm=6r2\mm=2截面面积\cm^2=81.13重心距离y1\cm=6.43重心距离y2\cm=6.57惯性矩Ix\cm^4=1547.4惯性矩Iy\cm^4=482.3截面系数\W1=Ix/y1\cm^3=240.65截面系数\W2=Ix/y2\cm^3=235.52截面系数\W3=Iy/(b2/2)\cm^3=74.21参考资料：《机械设计手册》第一节钢轨一、钢轨的功用及要求钢轨是铁路轨道的主要组成部件。
