一文了解陶瓷粉末注射成型
精密陶瓷是近三十年材料科学领域中迅速发展起来的一大分支。
但陶瓷材料本身固有的高硬度、低韧性使其不能进行普通的变形加工,机械加工也很困难。
常规的粉末冶金工艺已不能满足要求,而注射成型工艺在很大程度上解决了这个问题。
陶瓷粉末注射成型(简称CIM)是近代粉末注射成型技术的一个分支,是从现代粉末注射成型技术中发展起来的一项新型成型技术,它具有一次性成型复杂形状制品、产品尺寸精度高、无需机械加工或只需微量加工、易于实现生产自动化和产品性能优异的特点,弥补了传统粉末冶金工艺的不足。
图1 陶瓷注射成型机及注射成型示意图
1. 陶瓷粉末注射成型的技术特点
从技术特点来说,陶瓷粉末注射成型和金属粉末注射成型类似,理论上任何形式的陶瓷粉末原料,如ZrO2、Al2O3、Si3N4等,都能利用CIM工艺制造形状复杂、精度高的产品。
CIM的基本工艺过程如图2所示。
图2 CIM的基本工艺过程[1]
综合国内外文献及研究生产现状和趋势,可以归纳出陶瓷粉末注射成型工艺的主要特点如下:
(1)可自由地直接制备几何形状复杂的制品。
(2)成形周期短,仅为浇注、热压成型时间的几十分之一至几百分之一,坯件的强度高,可自动化生产,生产过程中的管理和控制也很方便,适宜大批量生产。
Sialon陶瓷注射成型与脱脂工艺的研究的开题报告
一、选题背景
Sialon陶瓷注射成型技术是一种新型的陶瓷成型技术,具有制备复杂形状、高精度和高性能等特点。
该技术常用于制备高性能轴承、热交换器、喷嘴等工业零部件。
然而,在实际生产中,Sialon陶瓷注射成型的脱脂工艺仍然存在一些问题,如脱脂不彻底、表面粗糙度大等。
因此,进一步研究Sialon陶瓷注射成型与脱脂工艺,对于提高工业生产效率和产品质量具有重要意义。
二、研究目的
本研究旨在探究Sialon陶瓷注射成型与脱脂工艺中存在的问题,并提出可行的解决方案,以提高Sialon陶瓷产品的制备效率和质量。
三、研究内容
1. Sialon陶瓷注射成型工艺的原理及优缺点分析;
2. Sialon陶瓷脱脂工艺的原理及存在的问题分析;
3. 对比分析不同种类陶瓷注射成型的脱脂工艺;
4. 对比分析不同种类脱脂剂及脱脂条件对陶瓷脱脂效果的影响;
5. 设计陶瓷注射成型与脱脂实验,并对注射成型与脱脂工艺进行优化。
四、研究意义
本研究将寻找Sialon陶瓷注射成型与脱脂工艺的优化方案,改善脱脂过程中存在的问题,提高Sialon陶瓷制备效率和产品质量,具有一定的理论和实际意义。
同时,本研究可为类似材料的注射成型与脱脂工艺的优化提供借鉴和参考。
陶瓷粉末注射成型技术哎,你听说过陶瓷粉末注射成型技术吗?这玩意儿可真是高科技啊,我最近在研究这个,感觉自己都快成半个专家了。
你知道吗,这技术就是把陶瓷粉末和有机粘结剂混合在一起,然后注射到模具里成型。
听起来简单,但里面的门道可多了去了。
我记得有一次,我和老李在实验室里捣鼓这个,他一边搅拌着那些粉末,一边嘴里念叨着:“这玩意儿要是弄不好,可就全废了。
”我看着他那副认真的样子,忍不住笑出声来:“老李,你这架势,不知道的还以为你在炼丹呢!”他瞪了我一眼,说:“你小子别笑,这可比炼丹难多了。
”那天我们试了好几次,每次出来的成品都不太理想。
要么是密度不够,要么是表面有瑕疵。
老李急得直挠头,我看着他那副模样,心里也跟着着急。
后来我们决定换个思路,调整了一下粘结剂的比例,结果还真成了!看着那件完美的陶瓷制品从模具里取出来,我和老李都乐坏了,差点没抱在一起庆祝。
这技术虽然复杂,但做出来的东西可真是漂亮。
我记得有一次,我们用这技术做了一批陶瓷饰品,拿到市场上卖,结果一下子就被抢光了。
那些顾客都说,这东西既精致又耐用,比那些普通的陶瓷制品强多了。
我听了心里那个美啊,感觉自己这几个月的辛苦没白费。
不过,这技术也有它的局限性。
比如,对材料的要求特别高,稍微有点杂质就会影响成品的质量。
还有,成型后的脱脂和烧结过程也很关键,稍有不慎就可能前功尽弃。
所以,每次做实验的时候,我都特别小心,生怕出什么差错。
有一次,我和老李在实验室里忙活了一整天,结果还是没成功。
我累得瘫坐在椅子上,老李却还在那儿琢磨。
我看着他那副认真的样子,心里突然有种说不出的感动。
这老李,平时看着大大咧咧的,但做起事来还真是一丝不苟。
后来,我们终于找到了问题的关键,调整了一下工艺流程,结果一下子就成功了。
那天晚上,我和老李一起去喝了顿酒,庆祝我们的胜利。
酒桌上,老李拍着我的肩膀说:“小子,咱们这回可算是摸到门道了,以后可得好好干,别辜负了这门技术。
”我听了,心里暖洋洋的,感觉自己肩上的担子更重了。
陶瓷高压注浆成型工艺
陶瓷高压注浆成型工艺是一种将陶瓷粉末和粘合剂混合后,通过高压
注射机将混合物注入模具中进行成型的工艺。
具体工艺流程如下:
1.准备原料:将陶瓷粉末和粘合剂按一定比例混合。
2.注浆:将混合物倒入高压注射机中,通过高压将混合物注入模具中。
在注入过程中,需要控制注入速度和压力,以保证成型品的质量。
3.固化:注浆完成后,待陶瓷材料固化后,即可将成型品取出。
4.烧结:成型品经过固化后需要进行烧结,以使其获得更高的密度和
硬度。
5.加工处理:烧结后的陶瓷成型品需要进行加工处理,如磨光、抛光等,以使其表面光滑。
陶瓷高压注浆成型工艺具有成品的尺寸精度高、表面光滑、强度高、
耐磨性好等优点,广泛应用于电子、机械、化工等领域的制造。
金属、陶瓷粉末注射成型工艺简介:金属、陶瓷粉末注射成型工艺技术是一种将粉末冶金工艺、粉末陶瓷工艺与塑料注射成型工艺相结合的新型制造工艺技术。
该工艺技术适合大批量生产小型、精密、复杂及具有特殊性能要求的金属陶瓷零件的制造。
该工艺的基本过程是:将微细的金属或陶瓷粉末与有机粘结剂均匀混合成为具有流变性的物料,采用先进的注射机注入具有零件形状的模腔形成坯件,新技术脱除粘结剂并经烧结,使其高度致密成为制品,必要时还可以进行后处理。
金属、陶瓷粉末注射成型工艺技术是近年来世界粉末冶金领域发展最快的高新技术。
该工艺技术的研究起始于70年代末,由于它适用性强、市场广阔,而且潜力巨大,所以一出现,便受到普遍重视,发展非常迅速。
美国、日本和西欧等发达国家率先形成产业规模。
1、粉末注射成型工艺特点:1)零部件几何形状的自由度高,制件各部分密度均匀、尺寸精度高,适于制造几何形状复杂、精密及具有特殊要求的小型零件(0.05g-200g);2)合金化灵活性好,对于过硬、过脆、难以切削的材料或原料铸造时有偏析或污染的零件,可降低制造成本;3)产品质量稳定、性能可靠,制品的相对密宽可达92-98%,可进行渗碳、淬火、回火等处理;4)加工零件的典型公差为±0.05mm;5)工艺流程短、生产效率高,易于实现大批量、规模化生产;2、粉末注射成型适用的材料:主要有Fe合金、Fe-Ni合金、不锈钢、Kovar合金、W合金、钛合金、Stellite Si-Fe合金、Hastelloy 合金、硬质合金、永磁合金及氧化铝、氮化硅、氧化锆等陶瓷材料。
3、粉末注射成型技术的应用领域:计算机及其辅助设施:如打印机零件、磁头、磁芯、撞针轴销、驱动零件;工具:如钻头、刀头、喷丸咀、枪钻、螺旋铣刀、冲头、套筒、扳手、电工工具、手工工具等;家用器具:如表壳、表链、电动牙刷、剪刀、风扇、高尔夫球头、珠宝链环、圆珠笔卡箍、照相机用等零件;医疗机械用零件:如牙矫形架、剪刀、镊子;军用零件:导弹尾翼、枪支零件、弹头、药型罩、引信用零件;电气用零件:微型马达、电子零件、传感器件;机械用零件:如松棉机、纺织机、卷边机、办公机械等;。
陶瓷的注射成型技朮随着现代陶瓷越来越多地被应用在先进热机组件上,注射成型以其适于大批量生产复杂形状陶瓷制品而倍受重视。
现代陶瓷在高温强度和耐磨性等方面具有优异的性能,但其硬度很大,采用机械加工成本极高,而采用注射成型技朮,由于坯体的成型形状接近制品的最终形状,使得这一问题得到了解决。
尽管许多工艺都可用来制造陶瓷,但对于高尺寸精度、复杂形状陶瓷制品的大批量生产,仅可通过粉浆浇注和注射成型来实现,而后者更快。
陶瓷的注射成型技朮有着诸多优点,用它制备复杂形状陶瓷组件,不仅产品尺寸精度高、表面条件好,而且省去了后加工操作,降低了生产成本,缩短了生产周期,还具有自动化程度高,适合于大规模生产的特点。
该工艺一般包括下列步骤:陶瓷粉的选取﹔粘结剂的选取﹔陶瓷粉与粘结剂的均匀混合﹔注射成型﹔脱脂(脱粘结剂)﹔烧结。
其中,脱脂是成功的关键。
1原料1.1陶瓷粉的选取陶瓷粉的特性如颗粒形貌、粒度分布、平均粒径、比表面以及表面自由能等对整个工艺的其它环节都有很大的影响﹝6~8﹞。
理想的陶瓷粉应该具有如下特点:(1)粒度分布宽,平均粒径小,适于快速烧结。
(2)以球形(或等轴)为主,填充密度高,有足够的粒间摩擦,以避免变形。
(3)表面洁净,无团聚。
(4)无毒害,低成本。
1.2粘结剂的选取粘结剂能使粉末填充成预期形状,它对整个工艺有重要的影响。
理想的粘结剂应具备下列特点:(1)在成型温度下纯粘结剂的粘度在0.1Pa.s以下,流动时不发生与粉体的分离,冷却后有足够的强度和硬度。
(2)为惰性物质,与粉体无反应。
(3)在成型和混合温度以上才分解,分解产物无毒性、腐蚀性且残余灰分少。
(4)膨胀系数低,由热膨胀或结晶引起的残余应力低。
(5)符合环保要求,价廉,安全﹔不吸湿,无易挥发组分,贮藏寿命长。
目前使用的大多数粘结剂可分为3类:蜡基或油基粘结剂、水基粘结剂和固体聚合物溶液。
表1列出了各类粘结剂的典型成分。
表1陶瓷注射成型用粘结剂的成分蜡基粘结剂通常含3、4种组分。

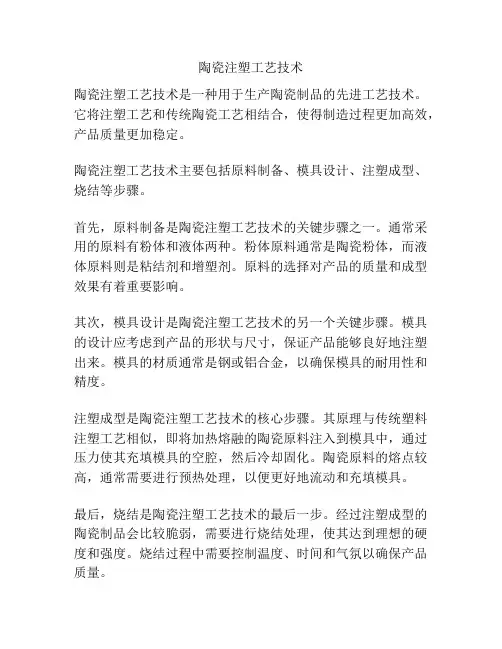

陶瓷注塑工艺技术陶瓷注塑工艺技术是一种用于生产陶瓷制品的先进工艺技术。
它将注塑工艺和传统陶瓷工艺相结合,使得制造过程更加高效,产品质量更加稳定。
陶瓷注塑工艺技术主要包括原料制备、模具设计、注塑成型、烧结等步骤。
首先,原料制备是陶瓷注塑工艺技术的关键步骤之一。
通常采用的原料有粉体和液体两种。
粉体原料通常是陶瓷粉体,而液体原料则是粘结剂和增塑剂。
原料的选择对产品的质量和成型效果有着重要影响。
其次,模具设计是陶瓷注塑工艺技术的另一个关键步骤。
模具的设计应考虑到产品的形状与尺寸,保证产品能够良好地注塑出来。
模具的材质通常是钢或铝合金,以确保模具的耐用性和精度。
注塑成型是陶瓷注塑工艺技术的核心步骤。
其原理与传统塑料注塑工艺相似,即将加热熔融的陶瓷原料注入到模具中,通过压力使其充填模具的空腔,然后冷却固化。
陶瓷原料的熔点较高,通常需要进行预热处理,以便更好地流动和充填模具。
最后,烧结是陶瓷注塑工艺技术的最后一步。
经过注塑成型的陶瓷制品会比较脆弱,需要进行烧结处理,使其达到理想的硬度和强度。
烧结过程中需要控制温度、时间和气氛以确保产品质量。
陶瓷注塑工艺技术的优点是可以制造出复杂形状的陶瓷制品,并且具有高度的一致性和精度。
相比传统陶瓷制造工艺,注塑工艺能够更好地控制产品的尺寸和形状,从而减少了产品的加工量和损耗。
此外,陶瓷注塑工艺技术还具有节能减排和环境友好的特点,可以提高陶瓷行业的可持续发展。
总之,陶瓷注塑工艺技术是一种高效、精确和环保的陶瓷制造工艺。
它的应用可以提高产品质量和生产效率,促进陶瓷行业的发展。
随着技术的不断进步,相信陶瓷注塑工艺技术将在未来得到更广泛的应用。
陶瓷注射成型陶瓷注射成型(咱ectlon m°1ding〉技术是目前国际上发l+最快、应用最广泛的陶瓷零+,/件精密制造技术.该成型方法的工艺原理是通过在陶瓷粉料巾加入一定量的聚合物及其它添加剂组元,赋子陶瓷粉料与聚合物相似的流动性,采用压力注射的方法制成各种形状的制品,从而解决复杂形状制品的成型。
注射成型的工艺流程主要包括注射浆料的制各、压力注射、脱脂及后续加工,其巾浆料的制备和成型制品的脱脂是整个成型工艺过程的关键。
|;注射浆料的制备注射浆料的制各,即将可烧结的陶瓷粉料与合适的有机添加剂按一定配比在一定温度下均匀混炼,然后T燥、造粒,得到可用于注射成型的浆料。
有机添加剂包括热塑性树脂、石蜡等具有不闸性质和功能的有机物。
针对注射成型的工艺特点,注射浆料的基本要求包括;在满足流动性的前提下尽可能高的陶瓷固相含量,陶瓷粉料在有机载体巾稳定均匀地分散,有机添加剂在随后的脱脂工艺巾易于除去等。
制备上述注射浆料的关键是选用合适的陶瓷粉料和有机添力口齐。
注射成型对陶瓷粉料①陶瓷粉料注射成型对陶瓷粉料的要求主要包括;a较宽的粒度分布(可有效降低浆料的相对黏度);b较小的平均粒径(适于快速烧结);c以球形(或等轴)颗粒为主(填充密度高〉;d 无团聚(团聚会降低浆料的流动性);e无毒害、低成本。
②有机添加剂有机添加剂通常是指由数种有机物混合而成的黏结剂.它能使粉末填充成顸期形状,凶而对整个工艺过程有重要影响。
理想的黏结剂应具各下列特点;a在成型温度下具有较低的黏度(01Pas),流动时不发生与粉体的分离,冷却后有足够的强度和硬度;b为惰性物质,与粉体无反应;c在成型和混合温度以上才分解,分解产物无毒性、瘸蚀性且残余灰分少;d热胀系数低,由热膨胀或结晶引起的残余应力低;e环保、价廉、安全。
陶瓷注塑成型工艺介绍引言:陶瓷注塑成型工艺是一种常用于制造复杂形状陶瓷制品的方法。
它结合了注塑成型和陶瓷材料的特性,能够生产出高精度、高强度的陶瓷制品。
本文将介绍陶瓷注塑成型的原理、工艺流程以及应用领域。
一、原理:陶瓷注塑成型是将陶瓷粉末与有机物质(如聚乙烯醇)混合,形成可塑性较好的糊状物料。
然后,将糊状物料注入注塑机的料斗中,通过高温高压的作用,使其在模具中形成所需的形状。
最后,通过烧结过程,将有机物质燃尽,使陶瓷粉末结合成致密的陶瓷制品。
二、工艺流程:1. 原料准备:选择适合的陶瓷粉末和有机物质,并按照一定比例混合均匀。
2. 糊化:将混合后的原料与适量的水混合,形成糊状物料。
3. 注塑成型:将糊状物料注入注塑机的料斗中,通过高温高压的作用,使其在模具中形成所需的形状。
4. 烧结:将注塑成型后的陶瓷制品放入烧结炉中,进行高温烧结,使陶瓷粉末结合成致密的陶瓷制品。
5. 表面处理:根据需要,对陶瓷制品进行抛光、喷涂等表面处理工艺。
三、应用领域:陶瓷注塑成型工艺广泛应用于以下领域:1. 电子器件:陶瓷注塑成型可以制造出高精度、高绝缘性能的电子器件,如陶瓷基板、陶瓷封装等。
2. 汽车工业:陶瓷注塑成型可以制造出高强度、高耐磨性的汽车零部件,如陶瓷刹车片、陶瓷活塞环等。
3. 医疗器械:陶瓷注塑成型可以制造出生物相容性好、耐腐蚀性能强的医疗器械,如人工关节、牙科种植体等。
4. 能源领域:陶瓷注塑成型可以制造出高温、耐腐蚀的能源设备,如陶瓷燃烧器、陶瓷热交换器等。
结论:陶瓷注塑成型工艺是一种重要的陶瓷制造方法,它能够满足复杂形状、高精度、高强度的陶瓷制品需求。
随着技术的不断进步,陶瓷注塑成型工艺在各个领域的应用将会越来越广泛。
相信在不久的将来,陶瓷注塑成型将为我们带来更多的惊喜和突破。
瓷器注射成型工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!瓷器注射成型工艺流程实际应用情况瓷器注射成型是一种常见的制瓷技术,它可以生产出高质量、高精度的陶瓷制品。
金属(陶瓷粉末注射成型技术(Metal Powder Injection Molding,简称MIM)是一项新的制造技术,美国加州Parmatech公司于1973年发明,八十年代初欧洲许多国家以及日本也都投入极大精力开始研究该技术,并得到迅速推广。
特别是八十年代中期,这项技术实现产业化以来更获得突飞猛进的发展,每年都以惊人的速度递增。
到目前为止,美国、西欧、日本等十多个国家和地区有一百多家公司从事该工艺技术的产品开发、研制与销售工作。
日本在竞争上十分积极,并且表现突出,许多大型株式会社均参与MIM工业的推广,这些公司包括有太平洋金属、三菱制钢、川崎制铁、神户制钢、住友矿山、精工--爱普生、大同特殊钢等。
目前日本有四十多家专业从事MIM产业的公司,其MIM工业产品的销售总值早已超过欧洲并直追美国。
日本未来3至5年MIM产业的市场预计达20亿美元。
据不完全统计,1995年全世界MIM技术制作的销售额已突破4亿美元,预计2010年MIM 潜在市场为30亿美元。
到目前为止,全球已有百余家公司从事该项技术的产品开发、研制与销售工作,MIM技术也因此成为新型制造业中最为活跃的前沿技术领域,被世界冶金行业的开拓性技术,代表着粉末冶金技术发展的主方向。
中国MIM技术的研究始于1985年,由中国兵器工业五三研究所承担该课题,当时列入国家[七五]军用新材料重点预研计划,经十余年的探索,技术已基本成熟,并于1996年与上海金珠东方雪域企业有限公司合作成立了山东金珠粉末注射制造有限公司。
经过几年的发展,山东金珠公司完成了MIM技术由试验室水平向产业化发展的过程,应用技术更加成熟,能够大批量生产高精尖的军用、民用产品,制品水平已接近世界同期水平,并连续三年实现产值翻番,企业的发展呈现出良好的态势。
近年来,国内努力平衡对日贸易逆差大,掌握关键性零部件的制造技术和提升制造能力,一直是政府协助业者的重要工作之一。
本文对MIM技术、生产工艺过程、工艺特点、制品性能与成本分析以及工艺原材料应用范围进行介绍,希望对中国在精密零件制造上推广应用MIM技术的工作有所助益。
陶瓷注射成型工艺我呀,就跟你唠唠这陶瓷注射成型工艺。
这东西,可有点意思。
我第一次见这陶瓷注射成型的时候,那场面,就像看到一个魔术师在变戏法。
你看那陶瓷原料,原本是干巴巴、硬邦邦的粉末,就像咱们冬天地里那些干土坷垃似的。
那些搞这个工艺的人呢,就把这陶瓷粉末和一些黏黏糊糊的东西混合在一起。
那些黏糊的东西就像是胶水一样,把陶瓷粉末紧紧地抱住。
那些工人啊,就把这些混合好的东西放进一个机器里。
那机器长得有点怪,就像一个铁盒子张大了嘴,等着吃这些原料呢。
我就凑到跟前看,旁边有个老师傅,脸黑黑的,皱纹就像老树皮一样。
他看我好奇,就跟我说:“这机器啊,可厉害着呢。
它能把这些原料变得像面团一样软乎乎的。
”我就问他:“老师傅,这咋就能变得像面团呢?”老师傅嘿嘿一笑,露出一口不太整齐的牙,说:“这机器里面有个螺杆,就像擀面杖一样,不停地搅啊搅,就把那些原料搅得均匀了,软乎了。
”然后呢,这软乎乎的原料就被注射到模具里了。
那模具也是各种各样的,有圆的,有方的,还有奇奇怪怪形状的。
就像咱们小时候玩泥巴,把泥巴放进不同形状的盒子里,就能做出不同形状的东西来。
这注射的时候啊,那原料就像听话的小虫子一样,哧溜一下就钻进模具里了。
我就又问老师傅:“这就成了吗?”老师傅摆摆手,说:“哪有那么简单啊。
”这注射完了之后,还得把这些成型的东西从模具里拿出来。
这拿出来也不容易呢,就像从一个紧巴巴的口袋里掏东西一样,得小心翼翼的,不然就容易把这刚成型的陶瓷给弄坏了。
拿出来之后啊,还得进行烧结。
这烧结就像是给陶瓷做一次大变身。
原本软乎乎、有点松垮的东西,经过高温这么一烧,就变得硬邦邦的了,就像一个柔弱的人经过锻炼变得强壮起来一样。
而且啊,这烧结之后的陶瓷,表面光滑得很,就像小姑娘的脸蛋一样,光溜溜的。
这陶瓷注射成型工艺啊,虽然看起来麻烦,但是能做出很多复杂又好看的陶瓷产品。
你看那些精致的陶瓷小摆件,说不定就是这么做出来的呢。
这工艺啊,就像是一门独特的手艺,在陶瓷的世界里,开辟出了一条不一样的路。
