⼤华常⽤产品选型性能参数表
⼤华选型设备性能及参数
⽬录
⼀、DVR产品系列 (2)1. DH-0404LN-S系列 (2)
2. DH-DVRXX04LL-S系列 (3)
3. DH-DVRXX04LK-S系列 (5)
4. DH-DVRXX04LB-S系列 (6)
5. DH-DVRXX04SVLB-U系列 (7)
6. DH-DVRXX04SVGB-U系列 (9)
7. DH-DVRXX04SVHB-U系列 (11)
⼆、⽹络及模拟摄像机 (12)1. DH-IPC-F425/445/465P-(P)(W)系列固定型彩⾊⽹络摄像机 (12)
2. DH-IPC-F725-W百万像素⾼清⽹络摄像机 (13)
3. DH-IPC-FW425/445/465P-(P)系列红外防⽔⽹络摄像机 (14)
4. DH-IPC-FDB425/445/465P-(P)系列防爆半球型⽹络摄像机 (15)
5. DH-IPC-FDBW425/445/465P-(P)系列防爆红外半球型⽹络摄像机 (16)
6. DH-SD60-HF/DH-SD61-HF6⼨室外/室内⽹络智能⾼速球系列 (17)
7. DH-SD60-H/DH-SD61-H 6⼨室外/室内模拟智能⾼速球系列 (18)
8. DH-SD66-H 6⼨室外模拟智能⾼速球系列 (19)
三、⽹络视频服务器 (21)1. DH-NVSxx04ES 迷你型⽹络视频服务器 (21)
2. DH-NVSxx04EC(-S) 标准型⽹络视频服务器 (22)
3. DH-NVSxx04EC-U 增强型⽹络视频服务器 (22)
4. DH-NVSxx04EB(-S) 专业型⽹络视频服务器 (23)
5. DH-NVSXX04ET 集中型⽹络视频服务器 (24)
四、⽹络智能存储 (25)1. DH-ESS3015E ⽹络智能存储 (25)
2. DH-ESS3015P-H ⽹络智能存储 (26)
3. DH-ESS3015X ⽹络智能存储 (27)
杭州某大学高清视频监控系统解决方案
工程概述：
杭州大学饮食管理服务公司承担着全校几万人的日常就餐服务和管理工作，下辖11个餐饮服务中心。为确保食品安全，实时监控进出后厨的人员，以便日后有记录可查，饮食公司拟在所辖餐饮单位的后厨操作间、库房等重要出入口安装红外高清视频监控系统，利用现有的校园网、视频监控系统管理，与学校视频监控管理平台互联互通且无缝兼容，实时显示监控所有现场进出图像、任意切换放大前端图像，统一管理，分级授权各餐饮单位。
系统配置：
需与学校视频监控管理平台互联互通且无缝兼容。
摄像机前端：系统前端视频采集系统采用当今主流的带红外夜视功能的数字高清摄像机，各出入口的摄像机要求能清晰的分辨出入人员的面部特征及依着特征。所有摄像机通过网线连接于交换机。
后端存储：存储使用数字网络高清硬盘录像机，与摄像机连接于同台交换机，通过不同数量的摄像机，配置不同容量的硬盘，以满足录像时间的需要。
显示系统：采用一台24寸液晶显示器，接入高清硬盘录像机，通过鼠标进行系列操作。
远程访问：通过连接到校园网，实现校园内网络实时访问和查阅录像，并可设置不同的权限。
设备选型：
1、 数字高清红外摄像机：
功能及特性：
1/3英寸WDR CMOS Sensor，捕捉运动图象无锯齿；
最高像素可达4M,最高分辨率可达1920×1080,可输出Full HD 1080P实时图像；
优越的低照性能，低照度下彩转黑；
红外距离30米 支持ICR滤光片切换功能，在低照度的环境下，降低噪点的同时也能保证移动物体的边缘清晰不拖尾，实现昼夜监控；
采用先进的3D动态智能降噪功能；
动态范围大于 100db；
领先业界编码算法，提供广播级图像质量；
支持H.264High Profile视频编码，三码流适应更多监控场景，高压缩比，高视频质量；
高信噪比，图像画面清晰、干净通透；
支持自动光圈，自动电子快门功能，满足不同监控场景；
SD卡的工作原理
想了解SD卡的工作原理，首先需要了解的就是SD卡协议了，这个在网上可以轻松的下载到。在了解协议后，就可以看看下面的一些开发思路了。首先看下脱离操作系统如何在S3C2410上实现SD卡的读写。过程可以分为3个大的步骤：初始化sd卡、写sd卡、读sd卡；下面的过程是我通过realview-MDK环境测试过的。

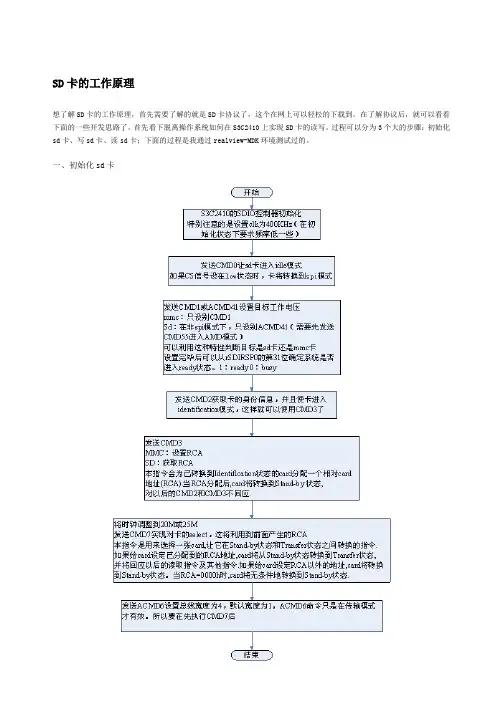

一、初始化sd卡
二、写sd卡 写sd卡可以分为3种方式：POLL、中断、DMA
（1）POLL写
（2）中断写
（3）DMA写
三、读sd卡 读sd卡也可分为3中方式：POLL、中断、DMA
（1）POLL读
（2）中断读
（3）DMA读
SD卡linux驱动工作原理，说了下脱离操作系统如何在S3C2410上实现SD卡的读写。了解了脱离操作系统的工作原理后，现在可以思考linux是如何管理管理SD卡的了。Linux中SD驱动可以分为3层：块设备层（mmc_block.c ，mmc_sysfs.c，mmc_queue.c）、mmc协议层（mmc.c）、sd驱动层（s3c2410_sdi.c）。
下面从以下几个方面理解驱动：
1、s3c2410_sdi.c代码初始化过程；
2、SD卡块设备注册过程；
3、request及数据传输的实现。
下面介绍的过程参考的代码是内核版本是2.6.8，其它版本过程类似。
一、s3c2410_sdi.c代码初始化过程
二、SD卡块设备注册过程 三、request及数据传输的实现
SD卡调试关键点：
1. 上电时要延时足够长的时间给SD卡一个准备过程，在我的程序里是5秒，根据不同的卡设置不同的延时时间。SD卡初始化第一步在发送CMD命令之前，在片选有效的情况下首先要发送至少74个时钟，否则将有可能出现SD卡不能初始化的问题。
2. SD卡发送复位命令CMD0后，要发送版本查询命令CMD8，返回状态一般分两种，若返回0x01表示此SD卡接受CMD8,也就是说此SD卡支持版本2；若返回0x05则表示此SD卡支持版本1。因为不同版本的SD卡操作要求有不一样的地方，所以务必查询SD卡的版本号，否则也会出现SD卡无法正常工作的问题。
二、MMC/SD卡的模型和工作原理 PIN脚、SD卡总线、SD卡结构、SD卡寄存器、上电过程 SD卡寄存器：
OCR:操作电压寄存器: 只读，32位 第31位： 表示卡上电的状态位
CID: 卡身份识别寄存器 只读 128位 生产厂商、产品ID，生产日期和串号等
CSD： 部分可写 128位 卡的容量、擦出扇区大小、读写最大数据块的大小、读操作的电流、电压等等
CSR: 卡配置寄存器 64位 数据位宽
RCA： 16位 相关的卡地址寄存器,卡识别过程中主控器和卡协商出来的一个地址
三、SD卡命令和响应格式 命令和相应格式 SD卡命令，命令类型，ACMD命令 响应类型、卡类型、卡状态转换表 命令的格式： 48位 起始位0 方向位（host to card: 1, card to host: 0） 内容 CRC7 结束位1·
响应的格式：48位 或者136位
卡命令： 命令的类型：
bc: broadcast without Response 无响应的广播
bcr: broadcast with Response 有响应的广播
ac: Address(point-to-point) Command: 点对点，DATA0~DATA3数据线上无数据
adtc: Adress(point-to-point) Data Transfer Commands 点对点，DATA0~DATA3数据线上有数据
CMD0, CMD2, CMD3, CMD55, ACMD41 命令可能会导致卡的状态发生变化
响应类型： R1,R1b, R2, R3,R6(SD2.0扩展了R7)
扩展内容：
SPI工作模式： 要知道的特点：只支持一个卡，没有RCA，命令只是MMC/SD的基本的子集
SDHC:(支持2GB~32GB)：理解CMD8的作用，命令格式和响应,了解CSDV2.0寄存器做了扩展 SDIO
