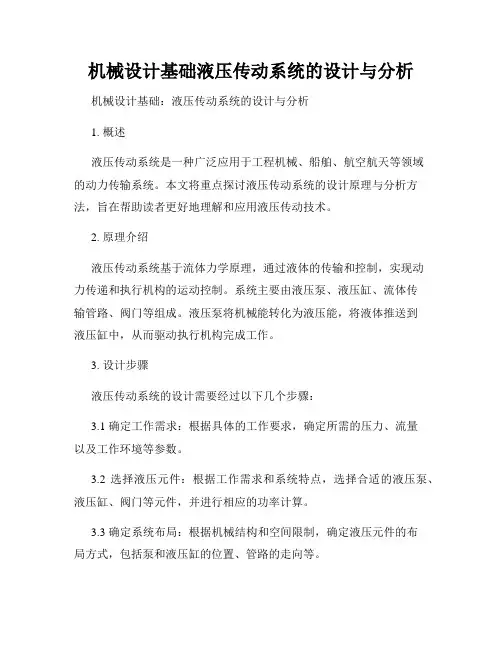

机械设计基础液压传动系统的设计与分析机械设计基础：液压传动系统的设计与分析1. 概述液压传动系统是一种广泛应用于工程机械、船舶、航空航天等领域的动力传输系统。
本文将重点探讨液压传动系统的设计原理与分析方法，旨在帮助读者更好地理解和应用液压传动技术。
2. 原理介绍液压传动系统基于流体力学原理，通过液体的传输和控制，实现动力传递和执行机构的运动控制。
系统主要由液压泵、液压缸、流体传输管路、阀门等组成。
液压泵将机械能转化为液压能，将液体推送到液压缸中，从而驱动执行机构完成工作。
3. 设计步骤液压传动系统的设计需要经过以下几个步骤：3.1 确定工作需求：根据具体的工作要求，确定所需的压力、流量以及工作环境等参数。
3.2 选择液压元件：根据工作需求和系统特点，选择合适的液压泵、液压缸、阀门等元件，并进行相应的功率计算。
3.3 确定系统布局：根据机械结构和空间限制，确定液压元件的布局方式，包括泵和液压缸的位置、管路的走向等。
3.4 绘制管路图：根据系统布局，绘制液压传动系统的管路图，包括液压泵到液压缸的流动路径、阀门和管路的连接方式等。
3.5 系统分析与优化：使用流体力学分析软件对液压传动系统进行性能分析和优化调整，确保系统在工作过程中的稳定性和效率。
4. 主要设计考虑因素在液压传动系统的设计过程中，需要考虑以下几个主要因素：4.1 动力需求：根据工作负载和工作环境确定系统的功率需求，合理选择液压元件以满足工作要求。
4.2 安全性：确保系统在设计工作压力范围内工作，并设置适当的过载保护装置。
4.3 效率优化：通过合理选择液压元件、减小管路阻力以及优化控制策略等手段，提高系统的工作效率。
4.4 可靠性：选择质量可靠、维护方便的液压元件，预防故障发生，并进行适当的维护保养。
5. 系统性能分析液压传动系统的性能主要包括静态性能和动态性能两个方面。
5.1 静态性能：包括系统的压力损失、泄漏以及稳态工作点的稳定性等。
工程机械液压系统工程机械的液压系统在其正常运行中扮演着至关重要的角色。
液压系统通过使用液体来传递能量和控制机械部件的运动，使得工程机械能够高效、准确地完成各种工作任务。
本文将对工程机械液压系统的原理、组成以及维护保养进行详细介绍。
一、液压系统原理及组成1. 原理工程机械液压系统的原理基于帕斯卡定律，即压力在一个封闭的容器内均匀分布。
液压系统通过液体的压力传递来实现力的放大和控制。
当液体被压力泵送入液压缸中时，液压缸的活塞会获得很高的压力，进而推动连接机械部件的工作部件，完成所需的工作。
2. 组成工程机械液压系统由以下几个基本组成部分构成：- 液压泵：负责将液体压力从液压油箱传送到液压缸中，以提供动力。
- 液压油箱：存放液压油，并通过滤芯过滤油液，保证油液的清洁度。
- 液压缸：接受液体压力，将压力转化为线性运动，推动工作部件。
- 控制阀：控制液体的流向、压力和流量，使得液压系统能够实现精确的控制。
- 液压马达：类似于液压泵，将液体压力转化为旋转力矩，实现旋转动力传递。
- 液压管路：将液压泵、液压缸、液压马达等组件连接起来，传输液体和能量。
二、液压系统的工作原理工程机械液压系统的工作原理可以简单地概括为四个步骤：1. 液压泵从油箱吸取液体，并通过压力将液体泵送到液压系统中。
2. 控制阀根据用户的操作信号，控制液体的流向、压力和流量。
3. 液体在管路中传递，根据控制阀的调节，进入液压缸或液压马达，推动工作部件的运动。
4. 液体通过液压管路返回液压油箱，完成一个工作周期。
三、液压系统的维护保养1. 液压油的保养液压油是液压系统正常运行的关键。
定期检查液压油的油位和质量，并根据使用情况进行更换和添加。
同时，定期清洗液压油箱和更换滤芯，防止杂质进入系统。
2. 管路的检查定期检查液压管路的密封性和连接状态，确保管路无泄漏。
同样，注意清洁管路，除去灰尘和污垢。
3. 控制阀和液压泵的维护定期检查控制阀和液压泵的工作状态，确保其正常运行。
