武汉软件工程职业学院

课程设计报告

2014-2015学年度第 二 学期

题目： 校园网布线设计

姓名： 王吉利 王志红 张文

张先风 邵佳倩 彭令威 章恩许

组号： 2组

班级： 网络1302班

系部： 计算机学院

日期：2015 年 6 月 28 日

注明每部分由谁完成，没有做任务的零分

项目 具体要求及分值 完成人

1.分工及格式要求 1.?????? 设计报告统一使用下下发的模板，报告具体内容格式自行设计，要求图文排列合理，主要内容突出，简洁直观。每部分都要将完成者的名字标注清楚，不标注名字的没有成绩。（5分） 王吉利

2. 校园布线设计（全新设计，建筑群子系统范围是全校，其他子系统只以自工作区 点数表（5分） 绘制信息点安装位置示意图（5分） 王吉利

水平 材料规格和数量统计表（5分） 绘制水平子系统线缆安装路径示意图（5分） 王志红

管理间 宿舍楼每楼层管理间设备型号（注明主要参数）及数量（5分） 张文 己所在宿舍楼为例进行设计）（共50分） 垂直 材料规格和数量统计表（5分）绘制垂直子系统线缆安装路径示意图（5分） 章恩许

设备间 绘制平面图，列表注明设备型号（注明主要参数）及数量（5分） 彭令威

建筑群 全校园布线方式及路径：使用卫星平面图 或 自绘详细图 注明每条路径的线缆规格，数量及布线方式（5分 张先凤

3.?????? 教室布线设计（改造）（共20分） 5511大教室（10分）改造为大开间软件开发工作室满足当前30人办公需要 自行设计办公桌类型及位置 绘制平面图 注明信息点和布线路径等信息 王吉利

508小教室（10分）改造为网络中心（设备间）满足我校所有学生宿舍上网及有线电话连接需求，绘制平面图，列表说明设备型号（注明主要参数）及数量 王志红

4.实地考察 在校园中找到每个子系统（进线间除外）的实例，每个子系统从不同角度拍摄三张照片（每个子系统5分，共30分） 王吉利

王志红

邵佳倩 [摘要]

《网络综合布线技术》是计算机网络技术专业中的重要专业课程之一。通过本次实训，使自己全面掌握综合布线的设计知识和施工技术。这次课程设计将对我们校园进行设计通过这次课题设计来提高我们的专业水平！这其中所涉及到的布线系统有工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统，建筑群子系统，通过合理的设计达到理想的效果。

[关键词]

系统，示意图，垂直子系统，水平子系统

目 录

一 综述： ...........................................................

设计目标 .........................................................

所需技术 .........................................................

二、校园布线设计： ..................................................

2.1工作区子系统 .................................................

2.2水平子系统 ...................................................

2.3管理间子系统 .................................................

2.4垂直子系统 ...................................................

2.5设备间子系统 .................................................

2.6建筑群子系统 .................................................

三、教室布线设计 ....................................................

1.5511大教室 ....................................................

2.508小教室 .....................................................

四、各子系统照片 ....................................................

1.工作区子系统 ...................................................

2. 水平子系统 ....................................................

3. 管理间子系统 .................................................. 4. 垂直子系统 ....................................................

5. 设备间子系统 ..................................................

6. 建筑群子系统 ..................................................

参考文献 ............................................................

一 综述：

设计目标

综合布线系统作为智能化建筑的重要组成部分，提供信息传输的高速通道，是保证建筑物和建筑物之间优质高效服务的基础之一，是建筑物内部用户与外界沟通的主要渠道。为了提高学校整体工作效率，建设一个安全可靠的计算机网络综合管理信息系统，提供一个高效、快速、网络化的工作环境势在必行。

所需技术

网络综合布线要求熟练掌握综合布线七个子系统的划分方式、位置、作用。能够完成七个子系统的设计，并计算设计预算。能够熟练绘制综合布线施工图。熟练掌握综合布线各种工具、材料的用途和使用方法。

二、校园布线设计：

2.1工作区子系统

2.2水平子系统

武软信息楼五楼项目材料统计表 武软14栋宿舍楼信息点点数统计表

宿舍

房间 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 合1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

4 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

5 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

6 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

合计 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 1序号 材料名称 材料规格、型号 数量 单位 用途简介

1 网络机柜 19in 6U 6 台 楼层管理间

2 网络配线架 19in IU 24口 6 台 网络配线

3 理线架 19 6 台 理线

4 明装底盒 86型 60 个 信息插座用

5 网络面板 双口 60 个 信息插座用

6 网络模块 超五类

RJ45 114 个 信息插座用

7 网络双绞线 超五类，4-UIP 600 m 网络布线

8 屏蔽超五类 4 m 制作跳线

9 非屏蔽五类 4 m 制作跳线

10 Pvc线槽/配件 60*22线槽 8 m 垂直布线用

11 39*18线槽 22 m 水平布线用

12 39*18线槽堵头 4 个

13 20*10线槽 8 m 水平布线用

14 Pvc线管配件 &20线管 60 m 布线用

15 &直接头 60 个 连接pvc线管

16 &20塑料管 120 个 固定pvc线管 17 RJ45水晶头 非屏蔽超五类 52 个 制作跳线

18 屏蔽超五类 8 个 制作跳线

19 非屏蔽五类 16 个 制作跳线

20 螺钉+螺母+垫片 M6*16 400 个 固定用

21 光纤配线架 19in IU组合式8+8 4 个 BD、CD配线设备

22 光纤耦合器 ST口 32 个 安装在配线架上

23 光纤耦合器 SC口 32 个 安装在配线架

2.3管理间子系统

武软14栋项目材料统计表

序号 材料名称 材料规格、型号 数量 单位 用途简介

1 网络机柜 19in 6U 6 台 楼层管理间

2 网络配线架 19in IU 24口 6 台 网络配线

3 理线架 19 6 台 理线

4 明装底盒 86型 60 个 信息插座用

5 网络面板 双口 60 个 信息插座用

6 网络模块 超五类 114 个 信息插座用 RJ45

7 网络双绞线 超五类，4-UIP 600 m 网络布线

8 屏蔽超五类 4 m 制作跳线

9 非屏蔽五类 4 m 制作跳线

10 Pvc线槽/配件 60*22线槽 8 m 垂直布线用

11 39*18线槽 22 m 水平布线用

12 39*18线槽堵头 4 个

13 20*10线槽 8 m 水平布线用

14 Pvc线管配件 &20线管 60 m 布线用

15 &直接头 60 个 连接pvc线管

16 &20塑料管 120 个 固定pvc线管

17 RJ45水晶头 非屏蔽超五类 52 个 制作跳线

18 屏蔽超五类 8 个 制作跳线

19 非屏蔽五类 16 个 制作跳线

20 螺钉+螺母+垫片 M6*16 400 个 固定用

21 光纤配线架 19in IU组合式8+8 4 个 BD、CD配线设备

22 光纤耦合器 ST口 32 个 安装在配线

合集下载

《综合布线》课程标准

《综合布线》课程标准

《网络综合布线》课程标准

编 者：网络教研室

审 核 人：

课程负责人：

二级学院院长：

编制单位：

编制日期： 年 月 日

年 月 日

2 《网络综合布线》课程标准

一、课程基本信息

表1 课程基本信息表

课程编码 jw12 课程名称 网络综合布线 授课学期 2

课程类别 B 总学时 64 学分 4 考核性质 笔试+操作

适用专业 计算机网络技术

二、课程定位

《网络综合布线》是计算机网络技术专业的专业核心课程。主要针对网络技术领域的职业岗位任职要求，围绕网络综合布线工程中的基本概念、规范，布线工程中传输介质、器材和工具的使用，布线子系统的施工工艺，布线系统的测试、验收等内容来培养学生的职业能力和职业素质。

本课程为理实一体课程，在第二学期开设，其前导课程有计算机应用基础。通过该课程的学习，使学生达到对计算机网络“会设计、会施工、会监理、会验收”的目的。

三、课程目标

（一）能力目标：

1. 能合理对工程所用材料和设备进行选型，并能作出预算方案。

2. 能根据技术规范完成从楼宇子系统到工作区子系统的设计和安装。

3. 能编制施工方案，对施工项目从人员、技术、安全、进度和质量等方面进行管理和监理。

4. 能根据设计方案和验收标准对工程进行测试和验收。

（二）知识目标：

1. 了解智能建筑的定义与功能，熟悉综合布线系统的基本概念。

3 2. 熟悉综合布线工程中常用的标准GB50311-2007和GB50312-2007等。

3. 掌握综合布线工程中常用器材和工具的使用方法。

4. 掌握工作区子系统、水平子系统、垂直子系统、设备间子系统、管理间子系统、建筑群和进线间子系统的施工设计和安装技术。

5. 了解综合布线工程中现场管理、技术管理、施工现场人员管理、材料管理、安全管理、质量控制管理、成本控制管理和施工进度控制的内容。

6. 掌握综合布线工程测试中双绞线链路测试、光纤链路测试和系统验收的相关知识。

网络综合布线设计方案

网络综合布线设计方案

网络综合布线设计方案

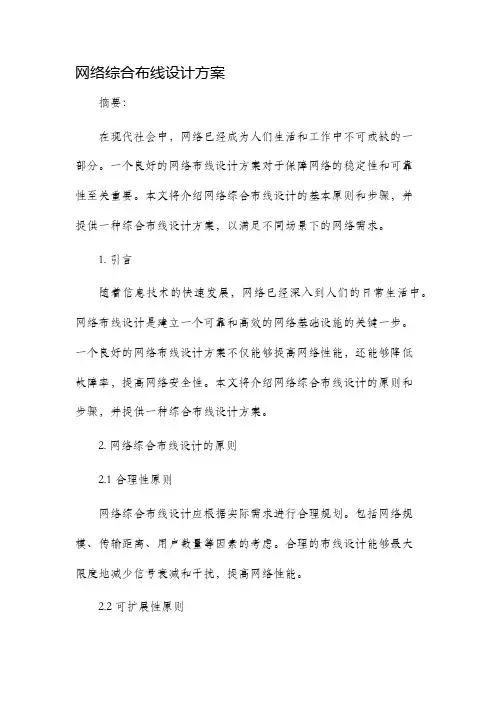

摘要：

在现代社会中，网络已经成为人们生活和工作中不可或缺的一部分。一个良好的网络布线设计方案对于保障网络的稳定性和可靠性至关重要。本文将介绍网络综合布线设计的基本原则和步骤，并提供一种综合布线设计方案，以满足不同场景下的网络需求。

1. 引言

随着信息技术的快速发展，网络已经深入到人们的日常生活中。网络布线设计是建立一个可靠和高效的网络基础设施的关键一步。一个良好的网络布线设计方案不仅能够提高网络性能，还能够降低故障率，提高网络安全性。本文将介绍网络综合布线设计的原则和步骤，并提供一种综合布线设计方案。

2. 网络综合布线设计的原则

2.1 合理性原则

网络综合布线设计应根据实际需求进行合理规划。包括网络规模、传输距离、用户数量等因素的考虑。合理的布线设计能够最大限度地减少信号衰减和干扰，提高网络性能。

2.2 可扩展性原则 一个良好的网络布线设计方案应具备良好的可扩展性。随着网络的扩大和升级，应能够容易地增加或改变布线结构，以适应不同需求。

2.3 可维护性原则

网络综合布线设计应注重可维护性。即应采用易于维护和管理的布线结构，方便日常维护和故障排除。

2.4 安全性原则

网络综合布线设计应注重网络安全性。应确保数据的机密性和完整性，采取必要的安全措施，保护网络免受非法入侵和攻击。

3. 网络综合布线设计的步骤

3.1 网络需求分析

在进行网络综合布线设计之前，需要对网络需求进行分析和确定。包括网络规模、传输速率、用户数量等因素的考虑。只有明确了网络需求，才能更好地进行布线设计。

3.2 布线结构规划

根据网络需求，确定合适的布线结构。常见的布线结构包括星形、总线和环形结构。根据实际情况选择合适的结构，并规划好主干线和分支线的走向。 3.3 布线路径选择

在确定布线结构之后，需要选择合适的布线路径。应考虑信号传输的距离、信号衰减和隔离等因素，选择最佳的布线路径。

3.4 布线材料选择

综合布线技术课程设计--学校行政办公大楼综合布线设计与模拟施工

综合布线技术课程设计--学校行政办公大楼综合布线设计与模拟施工

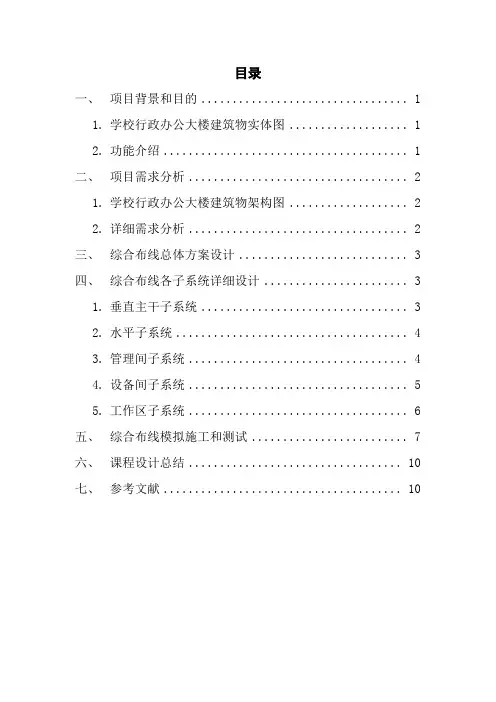

目录
