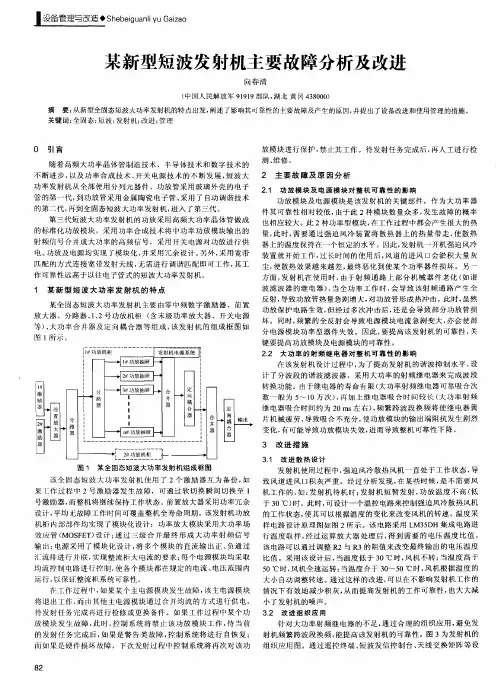

某新型短波发射机主要故障分析及改进　

向春清　

（中国人民解放车９１９１９部队，湖北黄冈４３８０００）　

摘要：从新型全固态短波大功率发射机的特点出发，阐述了影响其口Ｊ　靠性的主要故障及产生的原因，并提出了设备改进和使用管理的措施。　

关键词：全固态：短波；发射机；改进；管理　

Ｏ　引言　

随着高频大功率晶体管制造技术、半导体技术和数字技术的　

不断进步，以及功率合成技术、开关电源技术的不断发展，短波大　

功率发射机从全部使用分列元器件、功放管采用玻璃外壳的电子　

管的第一代，到功放管采用金属陶瓷电子管、采用了自动调谐技术　

的第＿＿二代，再到全固态短波大功率发射机，进入了第三代。　

第三代短波大功率发射机的功放采用高频大功率晶体管做成　

的标准化功放模块，采用功率合成技术将中功率功放模块输出的　

射频信号合并成大功率的高频信号，采用开关电源对功放进行供　

电。功放及电源均实现了模块化，并采用冗余设计。另外，采用宽带　

匹配的方式连接宽带发射天线，无需进行调谐匹配即可工作，其工　

作可靠性远高于以往电子管式的短波大功率发射机。　

１　某新型短波大功率发射机的特点　

某全固态短波大功率发射机主要由零中频数字激励器、前置　

放大器、分路器、１、２号功放机柜（含末级功率放大器、开关电源　

等）、大功率合并器及定向耦合器等组成，该发射机的组成框图如　

图１所示。　

图１　某全固态短波大功率发射机组成框图　

该仝固态短波大功率发射机使用了２个激励器互为备份，如　

果Ｅ作过程中２号激励器发生故障，可通过软切换瞬间切换至１　

号激励器，而整机将继续保持工作状态。前置放大器采用功率冗余　

设计，平均九故障工作时间可覆盖整机全寿命周期。该发射机功放　

机柜内部部件均实现了模块化设计：功率放大模块采用大功率场　

效应管（Ｍ０ｓＦＥＴ）设计：通过三级合并最终形成大功率射频信号　

输出；电源采用了模块化设计，将多个模块的直流输出正、负通过　

山西电子技术　２０１２年第１期　广播与电视　

文章编号：１６７４—４５７８（２０１２）０２．００７３．０３　

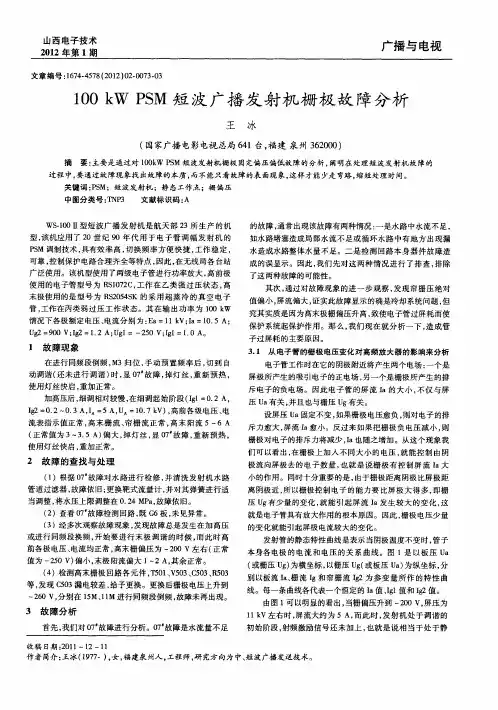

１　００　ｋＷ　ＰＳＭ短波广播发射机栅极故障分析　

土　冰　

（国家广播电影电视总局６４１台，福建泉州３６２０００）　

摘要：主要是通过对１００ｋＷ　ＰＳＭ短波发射机栅极固定偏压偏低故障的分析，阐明在处理短波发射机故障的　

过程中，要通过故障现象找出故障的本质，而不能只看故障的表面现象，这样才能少走弯路，缩短处理时间。　

关键词：ＰＳＭ；短波发射机；静态工作点；栅偏压　

中图分类号：ＴＮＰ３　文献标识码：Ａ　

ＷＳ一１００Ⅱ型短波广播发射机是航天部２３所生产的机　型，该机应用了２Ｏ世纪９０年代用于电子管调幅发射机的　

ＰＳＭ调制技术，具有效率高，切换频率方便快捷，工作稳定，　

可靠，控制保护电路合理齐全等特点，因此，在无线局各台站　广泛使用。该机型使用了两级电子管进行功率放大，高前极　

使用的电子管型号为ＲＳ１０７２Ｃ，工作在乙类强过压状态，高　末极使用的是型号为ＲＳ２０５４ＳＫ的采用超蒸冷的真空电子　

管，工作在丙类弱过压工作状态。其在输出功率为１００　ｋＷ　

情况下各极额定电压、电流分别为：Ｅａ＝１ｌ　ｋＶ：Ｉａ＝１０．５　Ａ；　

ｕｓ２＝９００　Ｖ；Ｉｇ２＝Ｉ．２　Ａ；Ｕｇｌ：一２５０　Ｖ；Ｉｇｌ＝Ｉ．０　Ａ。　

ｌ故障现象　

在进行同频段倒频，Ｍ３归位，手动预置频率后，切到自　动调谐（还未进行调谐）时，显０７　故障，掉灯丝，重新预热，　

使用灯丝快启，重加正常。　加高压后，细调相对较慢，在细调起始阶段（Ｉｇｌ＝０．２　Ａ，　

Ｉｓ２＝０．２—０．３　Ａ，Ｉ＾＝５　Ａ，Ｕ＾＝１０．７　ｋＶ），高前各级电压、电　流表指示值正常，高末栅流、帘栅流正常，高末阳流５～６　Ａ　

（正常值为３～３．５　Ａ）偏大，掉灯丝，显０７　故障，重新预热，　使用灯丝快启，重加正常。　

２故障的查找与处理　

（１）根据Ｏ７　故障对水路进行检修，并清洗发射机水路　管道过滤器，故障依旧；更换靶式流量计，并对其弹簧进行适　

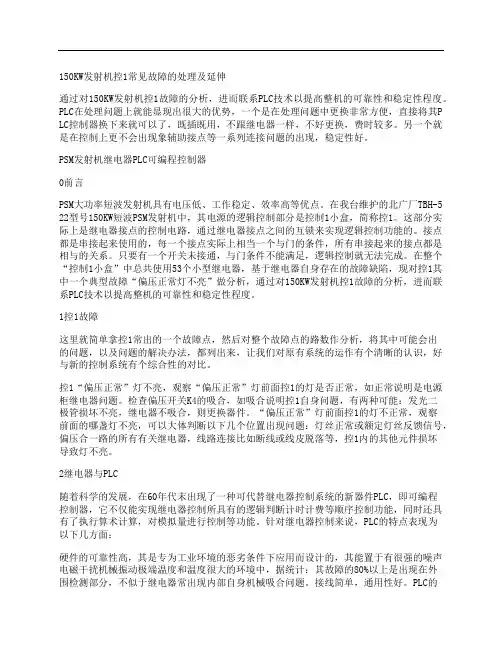

150KW发射机控1常见故障的处理及延伸

通过对150KW发射机控1故障的分析，进而联系PLC技术以提高整机的可靠性和稳定性程度。PLC在处理问题上就能显现出很大的优势，一个是在处理问题中更换非常方便，直接将其PLC控制器换下来就可以了，既插既用，不跟继电器一样，不好更换，费时较多。另一个就是在控制上更不会出现象辅助接点等一系列连接问题的出现，稳定性好。

PSM发射机继电器PLC可编程控制器

0前言

PSM大功率短波发射机具有电压低、工作稳定、效率高等优点。在我台维护的北广厂TBH-522型号150KW短波PSM发射机中，其电源的逻辑控制部分是控制1小盒，简称控1。这部分实际上是继电器接点的控制电路，通过继电器接点之间的互锁来实现逻辑控制功能的。接点都是串接起来使用的，每一个接点实际上相当一个与门的条件，所有串接起来的接点都是相与的关系。只要有一个开关未接通，与门条件不能满足，逻辑控制就无法完成。在整个“控制1小盒”中总共使用53个小型继电器，基于继电器自身存在的故障缺陷，现对控1其中一个典型故障“偏压正常灯不亮”做分析，通过对150KW发射机控1故障的分析，进而联系PLC技术以提高整机的可靠性和稳定性程度。

1控1故障

这里就简单拿控1常出的一个故障点，然后对整个故障点的路数作分析，将其中可能会出的问题，以及问题的解决办法，都列出来，让我们对原有系统的运作有个清晰的认识，好与新的控制系统有个综合性的对比。

控1“偏压正常”灯不亮，观察“偏压正常”灯前面控1的灯是否正常，如正常说明是电源柜继电器问题。检查偏压开关K4的吸合，如吸合说明控1自身问题，有两种可能：发光二极管损坏不亮，继电器不吸合，则更换器件。“偏压正常”灯前面控1的灯不正常，观察前面的哪盏灯不亮，可以大体判断以下几个位置出现问题：灯丝正常或额定灯丝反馈信号，偏压合一路的所有有关继电器，线路连接比如断线或线皮脱落等，控1内的其他元件损坏导致灯不亮。

内蒙古广播与电视技术２０ｌ２年第２９卷第１期６９～７０　

０　

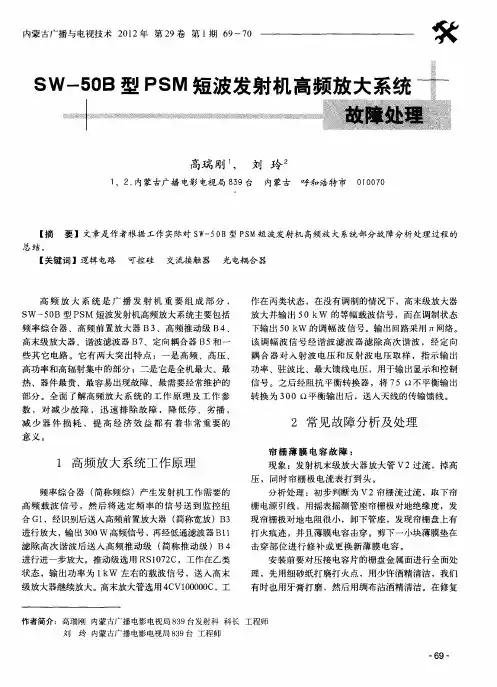

Ｓ　Ｗ一５０　Ｂ型Ｐ　Ｓ　Ｍ短波发射机高频放大系统亨　

臻露　甍｜　嚣爨鬻一　豢篱一－－　…。一甏一。一一疆鹜鬻　

高瑞刚　，　刘玲　

１，２．内蒙古广播电影电视局８３９台　内蒙古　呼和浩特市０１　００７０　

【摘　要】文章是作者根据工作实际对ｓｗ一５　０Ｂ型ＰＳＭ短波发射机高频放大系统部分故障分析处理过程的　总结。　

【关键词】逻辑电路　可控硅　交流接触器　光电耦合器　

高频放大系统是广播发射机重要组成部分，　

ＳＷ－５０Ｂ型ＰＳＭ短波发射机高频放大系统主要包括　

频率综合器、高频前置放大器Ｂ　３、高频推动级Ｂ４、　

高末级放大器、谐波滤波器Ｂ７、定向耦合器Ｂ５和一　

些其它电路。它有两大突出特点：一是高频、高压、　

高功率和高辐射集中的部分；二是它是全机最大、最　

热、器件最贵、最容易出现故障、最需要经常维护的　

部分。全面了解高频放大系统的工作原理及工作参　

数，对减少故障，迅速排除故障，降低停、劣播，　

减少器件损耗，提高经济效益都有着非常重要的　

意义。　

１高频放大系统工作原理　

频率综合器（简称频综）产生发射机工作需要的　

高频载波信号，然后将选定频率的信号送到监控组　

合Ｇｌ，经识别后送入高频前置放大器（简称宽放）Ｂ３　

进行放大，输出３００Ｗ高频信号，再经低通滤波器Ｂｌ１　

滤除高次谐波后送入高频推动级（简称推动级）Ｂ　４　

进行进一步放大。推动级选用ＲＳ１０７２Ｃ，工作在乙类　

状态，输出功率为ｌ　ｋＷ左右的载波信号，送入高末　

级放大器继续放大。高末放大管选用４ＣＶ１０００００Ｃ，工　作在丙类状态，在没有调制的情况下，高末级放大器　

放大并输出５　０　ｋＷ的等幅载波信号，而在调制状态　

下输出５０　ｋＷ的调幅波信号。输出回路采用丌网络。　

该调幅波信号经谐波滤波器滤除高次谐波，经定向　

耦合器对入射波电压和反射波电压取样，指示输出　

功率、驻波比、最大馈线电压，用于输出显示和控制
