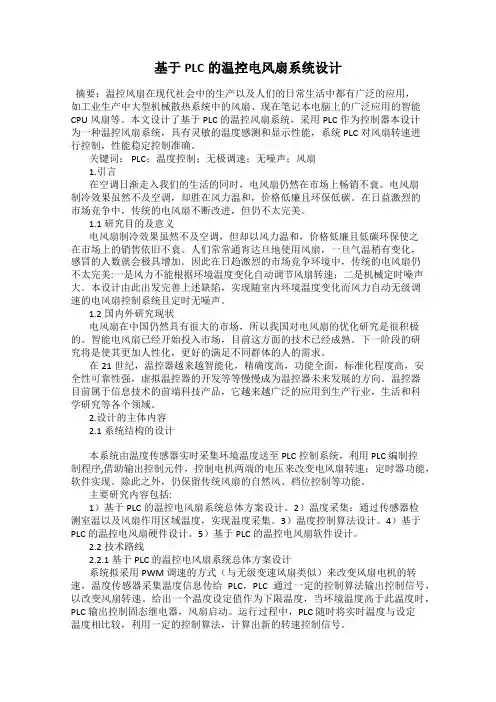

基于PLC的温控电风扇系统设计摘要：温控风扇在现代社会中的生产以及人们的日常生活中都有广泛的应用，如工业生产中大型机械散热系统中的风扇、现在笔记本电脑上的广泛应用的智能CPU风扇等。

本文设计了基于PLC的温控风扇系统，采用PLC作为控制器本设计为一种温控风扇系统，具有灵敏的温度感测和显示性能，系统PLC对风扇转速进行控制，性能稳定控制准确。

关键词： PLC；温度控制；无极调速；无噪声；风扇1.引言在空调日渐走入我们的生活的同时，电风扇仍然在市场上畅销不衰。

电风扇制冷效果虽然不及空调，却胜在风力温和，价格低廉且环保低碳。

在日益激烈的市场竞争中，传统的电风扇不断改进，但仍不太完美。

1.1研究目的及意义电风扇制冷效果虽然不及空调，但却以风力温和，价格低廉且低碳环保使之在市场上的销售依旧不衰。

人们常常通宵达旦地使用风扇，一旦气温稍有变化，感冒的人数就会极具增加。

因此在日趋激烈的市场竞争环境中，传统的电风扇仍不太完美:一是风力不能根据环境温度变化自动调节风扇转速；二是机械定时噪声大。

本设计由此出发完善上述缺陷，实现随室内环境温度变化而风力自动无级调速的电风扇控制系统且定时无噪声。

1.2国内外研究现状电风扇在中国仍然具有很大的市场，所以我国对电风扇的优化研究是很积极的。

智能电风扇已经开始投入市场，目前这方面的技术已经成熟。

下一阶段的研究将是使其更加人性化，更好的满足不同群体的人的需求。

在21世纪，温控器越来越智能化，精确度高，功能全面，标准化程度高，安全性可靠性强，虚拟温控器的开发等等慢慢成为温控器未来发展的方向。

温控器目前属于信息技术的前端科技产品，它越来越广泛的应用到生产行业，生活和科学研究等各个领域。

2.设计的主体内容2.1系统结构的设计本系统由温度传感器实时采集环境温度送至PLC控制系统，利用 PLC 编制控制程序,借助输出控制元件，控制电机两端的电压来改变电风扇转速；定时器功能，软件实现。

除此之外，仍保留传统风扇的自然风、档位控制等功能。

智能温控电风扇的设计随着科技的不断发展，智能化产品已经成为现代生活中不可或缺的一部分。

智能温控电风扇作为智能家居产品的一种，可以帮助用户实现智能控制风扇的温度和风速，体验更加舒适的生活。

本文将介绍智能温控电风扇的设计理念、功能特点和未来发展趋势。

一、设计理念智能温控电风扇的设计理念是基于用户体验和节能环保的理念。

通过传感器和智能芯片的技术应用，实现对室内温度的实时监测和智能调节。

结合智能手机App，用户可以随时随地通过手机对电风扇进行控制，搭配定时开关机功能，更加智能化的满足用户的需求。

智能温控电风扇还可以通过智能语音助手进行控制，提高了产品的人机交互体验。

二、功能特点1.实时温度监测：智能温控电风扇配备了高精度温度传感器，能够对室内温度进行实时监测，通过智能芯片进行数据分析和处理，实现精准的温度控制。

2.智能风速调节：根据室内温度的不同，智能温控电风扇可以智能调节风速，使风量和温度达到最舒适的状态。

3.手机App控制：用户可以通过手机App随时对电风扇进行控制，包括开关机、风速调节、定时功能等，让用户更加方便地使用电风扇。

4.智能语音控制：支持智能语音助手，用户可以通过语音指令实现对电风扇的控制，提高了产品的智能化水平。

5.节能环保：通过智能温控系统的应用，可以根据实际需要进行智能调节，避免不必要的能源浪费，达到节能环保的目的。

三、未来发展趋势随着智能家居市场的不断扩大，智能温控电风扇作为智能家居产品的一种，未来发展趋势将会更加智能化、个性化和智能互联。

在智能化方面，将会加强对传感器、智能控制芯片的技术研发，提高产品的智能化水平，让产品更加贴近用户的需求。

在个性化方面，根据用户的喜好和习惯，定制化智能温控电风扇的功能，让用户可以根据自己的需求定制个性化的使用体验。

在智能互联方面，智能温控电风扇将会与其他智能家居设备进行互联，在智能家居生态系统中扮演更加重要的角色，实现智能家居设备之间的联动，提高整体的智能化水平。

单片机智能温控风扇的设计与实现
单片机智能温控风扇的设计与实现可以说是一项复杂的优化设计。

其核心思想就是将单片机作为控制器，通过与数字温度传感器相连，采集室内温度，进行最佳温度调节，实现温度控制功能。

在实现智能温控风扇功能时，需要遵循如下几个步骤：
第一步：设计智能温控风扇的电路，并根据上位机的控制指令，定义单片机的设计方案。

第二步：设计单片机的主程序，实现电路的正确控制，使得其能够采集温度、调整电机的转速，测试风扇的温控功能。

第三步：使用单片机调试软件，对单片机的控制程序进行编写、调试，实现单片机智能温控风扇的功能。

第四步：在单片机智能温控风扇中，采用PID控制电路，通
过比较参考温度和当前温度大小，从而调节风扇的转速，保持室内温度的相对稳定。

第五步：对智能温控风扇进行安装测试，确保单片机控制程序的正确性和可靠性，控制系统能够按照用户设定的参考温度和恒温温度进行正确控制。

以上是单片机智能温控风扇的设计与实现过程，通过一系列步骤，可以基本实现单片机智能温控风扇的自动调节功能。

这项
技术不仅可以有效提高室内环境舒适度，还能够帮助我们节省大量的能源，给人们带来实际的利益。

一、实习背景随着科技的发展，人们对生活品质的要求越来越高，智能家居产品逐渐走进了千家万户。

温控风扇作为智能家居产品之一，在夏季空调使用过程中，可以有效降低能耗，提高居住舒适度。

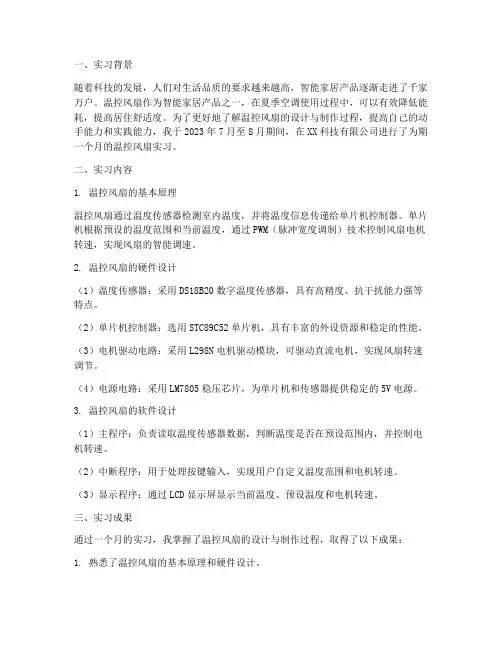

为了更好地了解温控风扇的设计与制作过程，提高自己的动手能力和实践能力，我于2023年7月至8月期间，在XX科技有限公司进行了为期一个月的温控风扇实习。

二、实习内容1. 温控风扇的基本原理温控风扇通过温度传感器检测室内温度，并将温度信息传递给单片机控制器。

单片机根据预设的温度范围和当前温度，通过PWM（脉冲宽度调制）技术控制风扇电机转速，实现风扇的智能调速。

2. 温控风扇的硬件设计（1）温度传感器：采用DS18B20数字温度传感器，具有高精度、抗干扰能力强等特点。

（2）单片机控制器：选用STC89C52单片机，具有丰富的外设资源和稳定的性能。

（3）电机驱动电路：采用L298N电机驱动模块，可驱动直流电机，实现风扇转速调节。

（4）电源电路：采用LM7805稳压芯片，为单片机和传感器提供稳定的5V电源。

3. 温控风扇的软件设计（1）主程序：负责读取温度传感器数据，判断温度是否在预设范围内，并控制电机转速。

（2）中断程序：用于处理按键输入，实现用户自定义温度范围和电机转速。

（3）显示程序：通过LCD显示屏显示当前温度、预设温度和电机转速。

三、实习成果通过一个月的实习，我掌握了温控风扇的设计与制作过程，取得了以下成果：1. 熟悉了温控风扇的基本原理和硬件设计。

2. 掌握了STC89C52单片机的编程方法和PWM技术。

3. 能够根据实际需求，设计并实现温控风扇的软件程序。

4. 了解了温控风扇在智能家居领域的应用前景。

四、实习体会1. 实习过程中，我深刻体会到理论知识与实际操作相结合的重要性。

2. 在解决问题过程中，培养了独立思考和团队协作的能力。

3. 通过实习，提高了自己的动手能力和实践能力，为今后从事相关工作奠定了基础。

4. 感谢XX科技有限公司为我提供了宝贵的实习机会，让我在实践中不断成长。

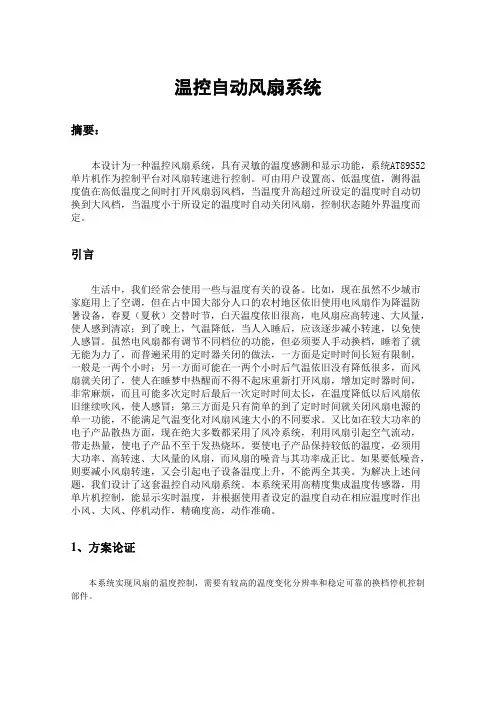

温控自动风扇系统摘要：本设计为一种温控风扇系统，具有灵敏的温度感测和显示功能，系统AT89S52 单片机作为控制平台对风扇转速进行控制。

可由用户设置高、低温度值，测得温度值在高低温度之间时打开风扇弱风档，当温度升高超过所设定的温度时自动切换到大风档，当温度小于所设定的温度时自动关闭风扇，控制状态随外界温度而定。

引言生活中，我们经常会使用一些与温度有关的设备。

比如，现在虽然不少城市家庭用上了空调，但在占中国大部分人口的农村地区依旧使用电风扇作为降温防暑设备，春夏（夏秋）交替时节，白天温度依旧很高，电风扇应高转速、大风量，使人感到清凉；到了晚上，气温降低，当人入睡后，应该逐步减小转速，以免使人感冒。

虽然电风扇都有调节不同档位的功能，但必须要人手动换档，睡着了就无能为力了，而普遍采用的定时器关闭的做法，一方面是定时时间长短有限制，一般是一两个小时；另一方面可能在一两个小时后气温依旧没有降低很多，而风扇就关闭了，使人在睡梦中热醒而不得不起床重新打开风扇，增加定时器时间，非常麻烦，而且可能多次定时后最后一次定时时间太长，在温度降低以后风扇依旧继续吹风，使人感冒；第三方面是只有简单的到了定时时间就关闭风扇电源的单一功能，不能满足气温变化对风扇风速大小的不同要求。

又比如在较大功率的电子产品散热方面，现在绝大多数都采用了风冷系统，利用风扇引起空气流动，带走热量，使电子产品不至于发热烧坏。

要使电子产品保持较低的温度，必须用大功率、高转速、大风量的风扇，而风扇的噪音与其功率成正比。

如果要低噪音，则要减小风扇转速，又会引起电子设备温度上升，不能两全其美。

为解决上述问题，我们设计了这套温控自动风扇系统。

本系统采用高精度集成温度传感器，用单片机控制，能显示实时温度，并根据使用者设定的温度自动在相应温度时作出小风、大风、停机动作，精确度高，动作准确。

1、方案论证本系统实现风扇的温度控制，需要有较高的温度变化分辨率和稳定可靠的换档停机控制部件。

蓝牙数据传输智能温控风扇系统的设计引言：随着人们生活水平的提高，对于舒适环境的需求也越来越强烈。

智能温控风扇作为一种新型的电家电设备，通过控制设备内部的电机和风扇叶片，可以实现室内空气流通，提供清凉舒适的空气环境。

本文将通过蓝牙数据传输技术，设计一个智能温控风扇系统，实现风速调节和温度感知功能。

一、系统硬件设计：1.风扇电机和叶片：智能温控风扇的核心部件是电机和叶片。

电机提供动力，叶片则负责将空气推动到室内。

我们可以选择高性能、低噪音的直流无刷电机，以保证风扇的运行效果和安静性能。

2.温度传感器：为了实现温度感知功能，可以添加一个温度传感器。

温度传感器可以感测到室内环境的温度，并将数据发送给智能温控风扇系统。

3.蓝牙模块：为了实现数据传输功能，我们需要添加一个蓝牙模块。

蓝牙模块可以将温度传感器感测到的数据发送给用户手机或其他智能设备。

4.控制电路：为了实现风速调节功能，我们需要添加一个控制电路。

控制电路可以根据用户的指令，控制电机的转速，从而调节风扇的风速。

二、系统软件设计：1.APP开发：开发一个智能手机APP，用户可以通过该APP实现对智能温控风扇的控制。

用户可以通过APP设置风扇的开关状态、风速等参数。

并可以实时监测室内温度。

2.数据传输协议：设计一个蓝牙数据传输协议，将温度传感器感测到的数据传输给智能手机。

蓝牙模块可以接收手机发送的控制指令，并将指令传输给控制电路，从而实现对风扇的控制。

三、系统功能实现：1.风速调节功能：用户可以通过手机APP设置风扇的风速大小。

控制电路根据接收到的指令，调节电机的转速，使风扇提供合适的风速。

2.温度感知功能：温度传感器可以感知到室内的温度，并实时将数据传输给智能手机。

用户可以通过手机APP监测室内温度变化，并作出相应的控制。

3.定时开关功能：通过手机APP可以设置风扇的定时开关功能，用户可以根据实际需求，设置风扇的开启和关闭时间。

总结：通过蓝牙数据传输技术，设计的智能温控风扇系统可以实现风速调节和温度感知功能。

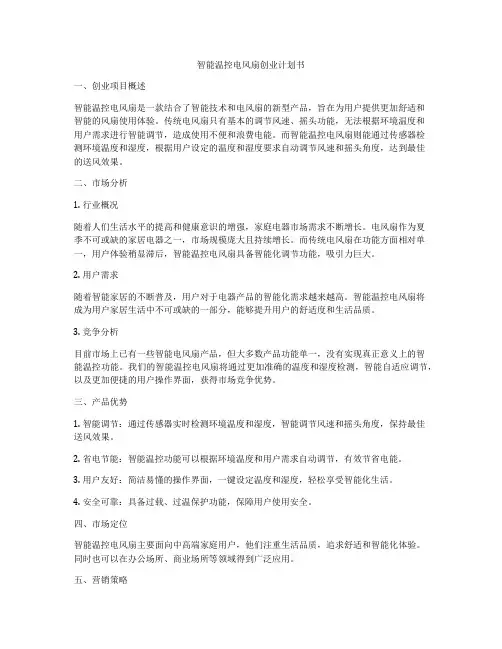

智能温控电风扇创业计划书一、创业项目概述智能温控电风扇是一款结合了智能技术和电风扇的新型产品，旨在为用户提供更加舒适和智能的风扇使用体验。

传统电风扇只有基本的调节风速、摇头功能，无法根据环境温度和用户需求进行智能调节，造成使用不便和浪费电能。

而智能温控电风扇则能通过传感器检测环境温度和湿度，根据用户设定的温度和湿度要求自动调节风速和摇头角度，达到最佳的送风效果。

二、市场分析1. 行业概况随着人们生活水平的提高和健康意识的增强，家庭电器市场需求不断增长。

电风扇作为夏季不可或缺的家居电器之一，市场规模庞大且持续增长。

而传统电风扇在功能方面相对单一，用户体验稍显滞后，智能温控电风扇具备智能化调节功能，吸引力巨大。

2. 用户需求随着智能家居的不断普及，用户对于电器产品的智能化需求越来越高。

智能温控电风扇将成为用户家居生活中不可或缺的一部分，能够提升用户的舒适度和生活品质。

3. 竞争分析目前市场上已有一些智能电风扇产品，但大多数产品功能单一，没有实现真正意义上的智能温控功能。

我们的智能温控电风扇将通过更加准确的温度和湿度检测，智能自适应调节，以及更加便捷的用户操作界面，获得市场竞争优势。

三、产品优势1. 智能调节：通过传感器实时检测环境温度和湿度，智能调节风速和摇头角度，保持最佳送风效果。

2. 省电节能：智能温控功能可以根据环境温度和用户需求自动调节，有效节省电能。

3. 用户友好：简洁易懂的操作界面，一键设定温度和湿度，轻松享受智能化生活。

4. 安全可靠：具备过载、过温保护功能，保障用户使用安全。

四、市场定位智能温控电风扇主要面向中高端家庭用户，他们注重生活品质，追求舒适和智能化体验。

同时也可以在办公场所、商业场所等领域得到广泛应用。

五、营销策略1. 渠道建设：与各大电器超市合作，开展促销活动，提高产品知名度。

2. 售后服务：建立完善的售后服务体系，解决用户使用过程中的问题，提高用户满意度。

3. 品牌宣传：通过网络营销、社交媒体传播等方式，增加品牌曝光度和口碑。

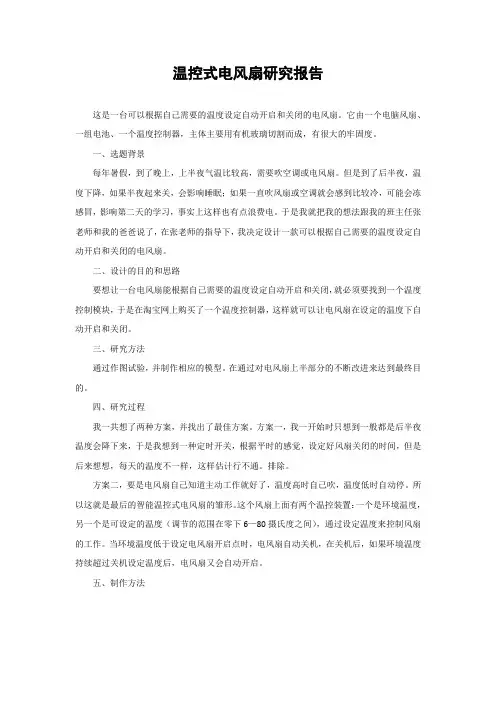

温控式电风扇研究报告这是一台可以根据自己需要的温度设定自动开启和关闭的电风扇。

它由一个电脑风扇、一组电池、一个温度控制器，主体主要用有机玻璃切割而成，有很大的牢固度。

一、选题背景每年暑假，到了晚上，上半夜气温比较高，需要吹空调或电风扇。

但是到了后半夜，温度下降，如果半夜起来关，会影响睡眠；如果一直吹风扇或空调就会感到比较冷，可能会冻感冒，影响第二天的学习，事实上这样也有点浪费电。

于是我就把我的想法跟我的班主任张老师和我的爸爸说了，在张老师的指导下，我决定设计一款可以根据自己需要的温度设定自动开启和关闭的电风扇。

二、设计的目的和思路要想让一台电风扇能根据自己需要的温度设定自动开启和关闭，就必须要找到一个温度控制模块，于是在淘宝网上购买了一个温度控制器，这样就可以让电风扇在设定的温度下自动开启和关闭。

三、研究方法通过作图试验，并制作相应的模型。

在通过对电风扇上半部分的不断改进来达到最终目的。

四、研究过程我一共想了两种方案，并找出了最佳方案。

方案一，我一开始时只想到一般都是后半夜温度会降下来，于是我想到一种定时开关，根据平时的感觉，设定好风扇关闭的时间，但是后来想想，每天的温度不一样，这样估计行不通。

排除。

方案二，要是电风扇自己知道主动工作就好了，温度高时自己吹，温度低时自动停。

所以这就是最后的智能温控式电风扇的雏形。

这个风扇上面有两个温控装置：一个是环境温度，另一个是可设定的温度（调节的范围在零下6—80摄氏度之间），通过设定温度来控制风扇的工作。

当环境温度低于设定电风扇开启点时，电风扇自动关机，在关机后，如果环境温度持续超过关机设定温度后，电风扇又会自动开启。

五、制作方法1、初步设计电风扇的雏形和到网上购买所需要的材料2、到我爸爸学校用激光雕刻机切割有机玻璃，组装风扇的外壳。

3、安装风扇和温度控制器六、展望希望开发出更轻更薄更坚固的材料来制作，并且可以在电风扇顶上安装一个太阳能板，使电风扇更加环保，利用绿色能源。

智能控温风扇系统设计研究摘要：在计算机技术和通信技术飞速发展、广泛应用的背景下，人们对日常生活质量要求日益提高，随着人们环保意识的增强，智能风扇逐渐走入大众视野。

基于此，本文从实际工作经验出发，简单阐述当前市场对智能风扇的现实需求，深入研究智能控温风扇系统设计，改变传统机械风扇手动调节档位和定时器定时关闭功能，引入单片机，通过脉冲信号的输出控制风扇转速，同时设计应用温度传感器采集空间温度，实现智能控温，增强风扇智能化与人性化程度，为人们带来舒适室内温度。

关键词：风扇系统；智能控温；单片机引言：机械风扇最早诞生于十九世纪，纵观其发展历程共经历五个阶段，从最初的吊扇发展为空调扇。

温控风扇是现阶段主要发展方向，从当前研究现状来看，国外曾研发出声音控制电扇，但施工期间对声音距离有要求。

国内电风扇行业起步较晚，刀锋电扇是显著成果之一，国内智能风扇多用于CPU散热。

笔者针对传统风扇手动开关机、噪音大、费电等缺陷，结合计算机智能技术改进产品，依托于智能调温与遥控功能，优化风扇产品使用体验，减少能耗浪费。

1.风扇市场现实需求自环境保护、能源节约上升至国家战略高度以后，家用电风扇在外观和功能上都更追求个性化、智能化，实用功能更加丰富，比如自然风、睡眠风、驱蚊、照明等，故家用电风扇市场销售复苏。

根据全拓数据调查统计，截止至2021年，家用电风扇产量高达24970.8万台，风扇作为家庭普及率较高的小家电，未来也将成为智能家居场景中的重要一环。

这主要是因为电风扇的风力更为温和，且价格优势明显，安装、使用便利，随着人们对家用电风扇关注与需求的增加，风扇显示需求可总结如下：在智能家居的发展环境下，相较于传统风扇增加控制与功能，家用电器产品正处于人性化、智能化、自动化、环保化发展趋势，基于微机控制的智能风扇出现在大众视野被获得广泛关注。

传统的控温风扇利用风扇轴承附近的测温探头侦测风扇的进风口温度，调节风扇转速，调节精度不够，且转速仅为两级变速，智能温控方面仍具有一定上升空间。

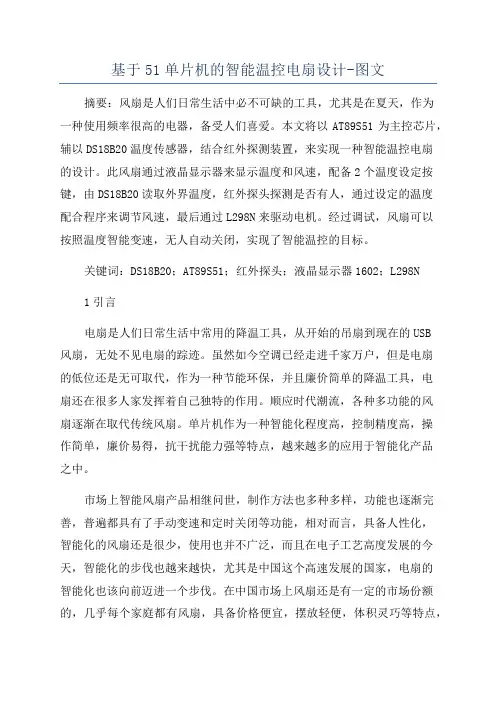

基于51单片机的智能温控电扇设计-图文摘要：风扇是人们日常生活中必不可缺的工具，尤其是在夏天，作为一种使用频率很高的电器，备受人们喜爱。

本文将以AT89S51为主控芯片，辅以DS18B20温度传感器，结合红外探测装置，来实现一种智能温控电扇的设计。

此风扇通过液晶显示器来显示温度和风速，配备2个温度设定按键，由DS18B20读取外界温度，红外探头探测是否有人，通过设定的温度配合程序来调节风速，最后通过L298N来驱动电机。

经过调试，风扇可以按照温度智能变速，无人自动关闭，实现了智能温控的目标。

关键词：DS18B20；AT89S51；红外探头；液晶显示器1602；L298N1引言电扇是人们日常生活中常用的降温工具，从开始的吊扇到现在的USB风扇，无处不见电扇的踪迹。

虽然如今空调已经走进千家万户，但是电扇的低位还是无可取代，作为一种节能环保，并且廉价简单的降温工具，电扇还在很多人家发挥着自己独特的作用。

顺应时代潮流，各种多功能的风扇逐渐在取代传统风扇。

单片机作为一种智能化程度高，控制精度高，操作简单，廉价易得，抗干扰能力强等特点，越来越多的应用于智能化产品之中。

市场上智能风扇产品相继问世，制作方法也多种多样，功能也逐渐完善，普遍都具有了手动变速和定时关闭等功能，相对而言，具备人性化，智能化的风扇还是很少，使用也并不广泛，而且在电子工艺高度发展的今天，智能化的步伐也越来越快，尤其是中国这个高速发展的国家，电扇的智能化也该向前迈进一个步伐。

在中国市场上风扇还是有一定的市场份额的，几乎每个家庭都有风扇，具备价格便宜，摆放轻便，体积灵巧等特点，使得风扇在中小城市以及乡村将来一段时间内仍然会占有市场的大部分份额，为提高风扇的市场竞争力，使之在技术含量上有所提高，满足智能化的要求，智能风扇很具竞争力。

大学四年即将结束，为了检验自己的学习情况，我决定使用之前所学习到的硬件只是结合相关的软件基础来制作一个基于单片机的智能温控风扇。

电风扇自动温控调速器电路的工作原理
这是一个电风扇自动温控调速器，可根据温度变化情况自动调节电风扇的转速，如果在电路上稍加改动，也可以用于其它（电气）设备的控制。

一. 电路工作原理
电路工作原理如图①所示
图①电风扇自动温控电路
图中IC是NE555时基电路，与R2.R3和C2等元件构成多谐（振荡器），可发出占空比可调的矩形波（信号）。

当温度变化时，热敏电阻R1的阻值发生变化，改变多谐振荡器输出方波的占空此，调节晶闸管(可控硅)ⅤT的导通角，从而改变电风扇电极两端的电压，从而达到自动调节电风扇的转速。

二.元件选择
（集成电路）IC选用NE555时基电路如图②，图③
图② NE555集成块外形
图③ NE555内部结构功能图
ⅤT选用3A耐压400v以上双向可控硅如图④
图④ 3A双向可控硅
R1(Rt)为负温度系数热敏电阻，可选常温为10kΩ左右的热敏电阻。

（电容）C1选用普通铝电解电容，C2.C3选用涤沦电容。

VD2选为稳压值为9.1v的稳压管。

一、实验目的本次实验旨在设计并制作一款基于单片机的温控风扇，通过实验掌握以下技能：1. 熟悉单片机的基本原理和应用；2. 掌握温度传感器的使用方法；3. 学习PWM（脉冲宽度调制）技术及其在电机控制中的应用；4. 熟悉电路设计与焊接技术。

二、实验原理温控风扇的核心是单片机控制系统，它通过温度传感器采集环境温度，并根据预设的温度范围控制风扇的启停和转速。

以下是实验原理的详细说明：1. 温度传感器：DS18B20是一款高精度的数字温度传感器，其输出信号为数字信号，便于单片机处理。

该传感器具有以下特点：- 温度测量范围：-55℃～+125℃；- 分辨率：0.1℃；- 供电电压：3.0V～5.5V。

2. 单片机：AT89C52是一款低功耗、高性能的单片机，具有以下特点：- 内置8KB程序存储器；- 256字节数据存储器；- 32个可编程I/O口；- 2个定时器/计数器。

3. PWM技术：PWM技术通过改变脉冲宽度来控制电机转速。

在本实验中，单片机通过定时器产生PWM信号，控制电机转速。

4. 驱动电路：驱动电路用于将单片机的PWM信号转换为电机所需的驱动信号。

在本实验中，采用ULN2803作为驱动电路。

三、实验步骤1. 电路设计：根据实验原理，设计温控风扇的电路图，包括单片机、温度传感器、PWM电路、驱动电路和指示灯等。

2. 元器件采购：根据电路图，采购所需的元器件，包括AT89C52单片机、DS18B20温度传感器、ULN2803驱动电路、电阻、电容、电位器、指示灯等。

3. 电路焊接：按照电路图，将元器件焊接在电路板上。

4. 程序编写：使用Keil C51开发环境编写单片机程序，实现以下功能：- 初始化单片机硬件资源；- 初始化温度传感器；- 读取温度值；- 根据预设温度范围控制风扇启停和转速；- 显示当前温度。

5. 程序下载：将编写好的程序下载到单片机中。

6. 实验测试：将温控风扇接入电源，观察风扇的运行情况，验证实验效果。

PWM智能温控风扇的原理：1.PWM的技术背景PWM (Pulse Width Modulation)Intel对散热器的评定标准非常严格。

传统的温控风扇是利用风扇轴承附近的测温探头侦测风扇的进风口温度，从而对风扇的转速进行调节。

这种温控虽然解决了一定的问题，但是存在着精度粗糙，而且温控的转速只能做到高速低速两极变速。

PWM是脉宽调制电路的简称，在工业控制，单片机上早已经广泛的应用。

而Intel将他和主板的CPU 温度侦测相结合，将其应用于散热器风扇的转速精确控制上，取得了良好的效果。

2.PWM智能温控风扇的功能特点首先，PWM风扇调节风扇转速是直接从CPU获取温度信息，在风扇上无任何测温装置。

根据不同的CPU温度，温控风扇会有不同的转速调节与之对应，并且风扇的转速变化可以做到四级五级，甚至更多，基本上是无极变速的感觉。

由于是脉宽信号的实时调节，风扇转速的变化非常灵敏，转速和CPU温度的变化几乎是同步的。

第二，PWM风扇在计算机待机的时候，可以保持在一个非常低的转速上。

在待机时候，CPU温度在四五十度以下，其转速仅为一千转左右，大大降低了运转的噪音。

而设计的最高转速，两千多转，只有在CPU温度接近极限温度，即65-67度时候，才会出现。

相比传统的温控风扇有着更大的转速控制范围，更好的解决了噪音和性能的问题。

第三，PWM温控风扇在开机的瞬间，转速会提升到最高，持续数秒后，降低到待机的低转速水平。

这个特点也是PWM智能温控风扇的最明显特征，可以用来判断风扇和主板是不是真的具有PWM功能，或者其功能是否有故障，甚至可以用来作为真假盒包散热器的参考判断标准。

3.PWM 智能温控风扇的简单原理在具有PWM功能的主板上，除了原先的测温电路之外，多了一个PWM的控制芯片，他的作用是根据测温电路测得的CPU温度，发出不同占空比的PWM脉冲信号。

这个脉冲是一种方波，在一个周期内，此方波信号的高电平时段占整个周期的比例，我们称之为占空比。

本科生毕业论文（设计）系（院）物理与电子工程学院专业电子信息工程论文题目温控电风扇学生姓名指导教师班级学号完成日期：2013 年3 月温控风扇物理与电子工程学院电子信息工程[摘要]温控风扇系统采用51系列单片机STC89C52作为主控器，利用DS18B20数字温度传感器采集实时温度，经单片机处理后通过达林顿管ULN2003来驱动直流风扇的电机。

根据采集的实时温度，实现了风扇的自起自停。

温控风扇系统拥有自动和手动两种模式来调节风速，同时系统还设有5个不同档位,以及通过ST188反射式红外光电传感器检测风扇转速，并在LCD1602液晶屏上显示温度及档位。

[关键词]DS18B20 自动调速自启自停引言随着社会经济的发展，科技也是日益进步，越来越多的产品趋向智能化、自动化，这不仅是未来发展的趋势，同时也是节约资源所必须的。

所以无论是什么产品，都尽量的提高能源利用率，响应可持续发展国策。

现代社会中，风扇被广泛的运用在各个领域，传统的风扇设计，仅需通电就可使用，不论是有没有人在场使用、环境温度是高是低的情况下都只会机械性地以一恒定转速转动，这种不合理的设计不仅浪费资源而且使用也不方便。

而现阶段智能风扇可以根据环境温度的高低自行改变转速，可以自起自停，同时也可以满足人们手动调节风扇转速，使人们使用起来更方便。

这样的温控风扇系统，不仅在公共场合、工厂等地适用，而且在家居生活中也适用，特别是它的人性化设计，不仅满足了人们对于风扇的需求，也便捷了人们手动换挡的繁琐，此系统设计成本也低，便于推广。

它的设计为现代社会人们的生活带来了诸多便利，在提高人们的生活质量、生产效率的同时并在一定程度上达到环保节能的功效。

1 整体方案设计1.1 系统整体设计设计的整体思路是：利用温度传感器DS18B20检测环境温度并直接输出数字温度信号给单片机STC89C52进行处理，在LCD1602数码管上显示当前环境温度值以及档位,DS18B20检测到的当前环境温度可精确到小数点后一位,同时采用PWM脉宽调制方式来改变直流风扇电机的转速，最后再通过ST188测试风扇转速。

一、实训背景随着社会的发展和科技的进步，人们对生活品质的要求越来越高。

在炎热的夏季，电风扇作为一种常见的家用电器，以其简单、实用的特点深受消费者喜爱。

然而，传统风扇无法根据环境温度自动调节风速，导致能源浪费。

为了提高电风扇的智能化水平，减少能源消耗，我们开展了基于51单片机的智能温控风扇的实训项目。

二、实训目标1. 掌握51单片机的基本原理和应用。

2. 学习数字温度传感器DS18B20的原理和接口技术。

3. 熟悉PWM技术及其在电机控制中的应用。

4. 掌握温度控制风扇系统的设计方法。

5. 提高动手能力和团队协作能力。

三、实训内容1. 硬件设计本实训项目采用以下硬件：- 51单片机（STC89C52）- 数字温度传感器（DS18B20）- 直流电机驱动模块- 数码管显示模块- 按键模块- 电源模块硬件电路设计主要包括以下几个部分：- 温度传感器模块：DS18B20将环境温度转换为数字信号，通过单片机读取。

- 单片机模块：STC89C52作为控制中心，处理温度数据，并根据温度变化控制电机转速。

- 电机驱动模块：通过PWM技术调节电机转速，实现风扇的自动调速。

- 数码管显示模块：实时显示当前环境温度和风扇档位。

- 按键模块：用于设置温度上下限和切换风扇档位。

2. 软件设计软件设计主要包括以下几个部分：- 温度采集模块：读取DS18B20的温度数据。

- 温度显示模块：将温度数据转换为数码管显示格式。

- 温度控制模块：根据设定的温度上下限，控制电机转速。

- 按键处理模块：处理按键输入，实现温度上下限设置和档位切换。

3. 系统调试在硬件和软件设计完成后，进行系统调试。

首先，检查电路连接是否正确，然后对单片机进行编程，设置温度上下限和档位。

接着，测试温度传感器是否正常工作，观察数码管显示是否准确。

最后，调整PWM占空比，实现风扇的自动调速。

四、实训成果经过实训，我们成功设计并实现了基于51单片机的智能温控风扇。

温控风扇工作原理
温控风扇是一种智能设备，它根据周围环境的温度变化来自动调节风扇的转速和工作模式，以确保室内的温度保持在一个舒适的范围内。

其工作原理可以分为以下几个步骤：
1. 温度感应：温控风扇内置有温度感应器，可以实时监测室内的温度。

这些感应器可以是热敏电阻、热电偶或红外线传感器等，通过测量环境温度来反馈给风扇控制模块。

2. 温度判断：风扇控制模块接收到温度感应器反馈的数据后，会进行温度判断。

一般来说，用户会设定一个温度范围，当室内温度超过或低于设定值时，风扇就会开始工作。

3. 转速调节：根据温度判断的结果，风扇控制模块会根据预设的转速曲线来调节风扇的转速。

通常情况下，温度越高，转速越快，以增加风扇的散热效果。

而在室温较低的情况下，风扇的转速会相应降低，以减少能耗和噪音。

4. 工作模式调节：除了调节转速，温控风扇还可以根据温度变化调整工作模式。

例如，在温度较高时，风扇可以选择自动旋转或设置成特定的运行模式，以提供更大的风量和散热效果。

总的来说，温控风扇利用内置的温度感应器感知环境温度，并通过风扇控制模块根据预设的转速曲线和工作模式来调节风扇的转速和运行方式，以达到智能调控的效果，提供舒适的室内温度和环境散热。

智能温控电风扇的设计随着科技的不断进步，智能家居产品已经成为人们生活中必不可少的一部分。

智能温控电风扇作为智能家居中的一种重要产品，也得到了越来越多消费者的青睐。

它不仅具有传统电风扇的功能，还能通过智能温控技术实现更加智能化、节能化的使用体验。

一、设计理念智能温控电风扇的设计理念主要包括以下几点：节能环保、智能化、舒适体验。

1. 节能环保：智能温控电风扇采用节能环保的电机和材料，可以降低能源消耗，减少对环境的影响，符合现代社会对于低碳环保的要求。

2. 智能化：智能温控电风扇配备智能温控系统，可以通过传感器探测室内温度，并自动调整风速和摆风角度，以达到更加舒适的使用效果。

3. 舒适体验：智能温控电风扇设计注重用户体验，不仅外观时尚美观，而且操作简便，能够为用户打造更加舒适的生活环境。

二、外观设计智能温控电风扇的外观设计以简约时尚为主，采用优质的材料制作，经过精细的工艺处理，使得整体外观更加美观大气，符合现代家居的装饰风格。

1. 外壳材质：外壳采用高质量的塑料材料，加入抗紫外线的成分，具有较好的耐用性和耐高温性能。

2. 颜色搭配：为了满足不同消费群体的需求，外观设计会采用多种流行色彩的组合，使得整体外观更加时尚个性。

3. 结构设计：在结构设计上，智能温控电风扇会考虑用户的使用习惯和便利性，例如摇头式设计、可调节高度设计等，以满足用户对于风扇使用的各种需求。

三、技术参数1. 功率：智能温控电风扇的功率一般在30W-50W之间，具有较高的风力性能，能够满足不同用户对于风力的需求。

2. 风速调节：智能温控电风扇可根据室内温度自动调节风速，也可手动调节多档风速，满足用户根据实际需要调节风速的需求。

4. 静音设计：智能温控电风扇在设计上考虑到用户的舒适度，具有较低的噪音水平，不会影响用户的休息和工作。

四、智能化功能1. 远程控制：通过手机APP，用户可以随时随地实现对智能温控电风扇的控制，无需亲自到现场调节。

智能温控电风扇的设计随着科技的发展和生活水平的提高，人们对于居家生活品质的要求也越来越高。

夏日炎炎，炎热的天气让人难以忍受，电风扇成为家庭不可或缺的电器之一。

而随着智能科技的不断进步，智能温控电风扇成为了市场上备受关注的产品。

那么，什么是智能温控电风扇呢？它又是如何设计的呢？接下来我们就来深入探讨一下关于智能温控电风扇的设计。

智能温控电风扇是指能够自动感应环境温度，并根据温度变化自动调节风速、风向等参数的电风扇。

智能温控电风扇不仅具有传统电风扇的降温功能，还能够通过智能技术实现远程操控，定时开关等功能，大大提高了用户的使用体验。

在设计智能温控电风扇时，首先需要考虑的是传感技术的运用。

智能温控电风扇需要能够准确感知环境温度变化，因此需要搭载高精度的温度传感器。

通过温度传感器采集到的环境温度数据，电风扇能够实现自动调节风速的功能，从而达到更好的降温效果。

还可以通过传感器采集到的数据来实现远程监控和智能控制，让用户可以随时随地通过手机或其他智能设备来操控电风扇的开关、风速等参数，极大地提高了用户的便利性。

在智能温控电风扇的设计中，还需要考虑到机械结构和风道设计。

智能温控电风扇需要能够根据用户需求自动调节风向和风速，因此在机械结构设计上就需要更加灵活多变。

通过采用可调节风向的设计以及多档风速的设置，可以实现电风扇的智能风向和风速调节功能，为用户提供更加个性化的使用体验。

对于风道的设计也需要注重，要确保电风扇在调节风向和风速的依然能够提供稳定而舒适的风量，不引起用户的不适感。

智能温控电风扇的设计还需要考虑到节能环保和安全性。

在现代社会，人们对于能源的节约和环保意识日益增强，因此在电风扇设计中需要注重节能性能的提升。

通过采用高效的风机设计以及智能温控技术，可以有效降低电风扇的能耗，实现节能环保的目的。

电风扇作为家用电器，安全性也是设计中需要重点考虑的因素之一。

在电路设计上需要加入过载保护、过热保护等安全机制，确保用户在使用过程中不会受到电风扇的安全隐患。
